Agreagat

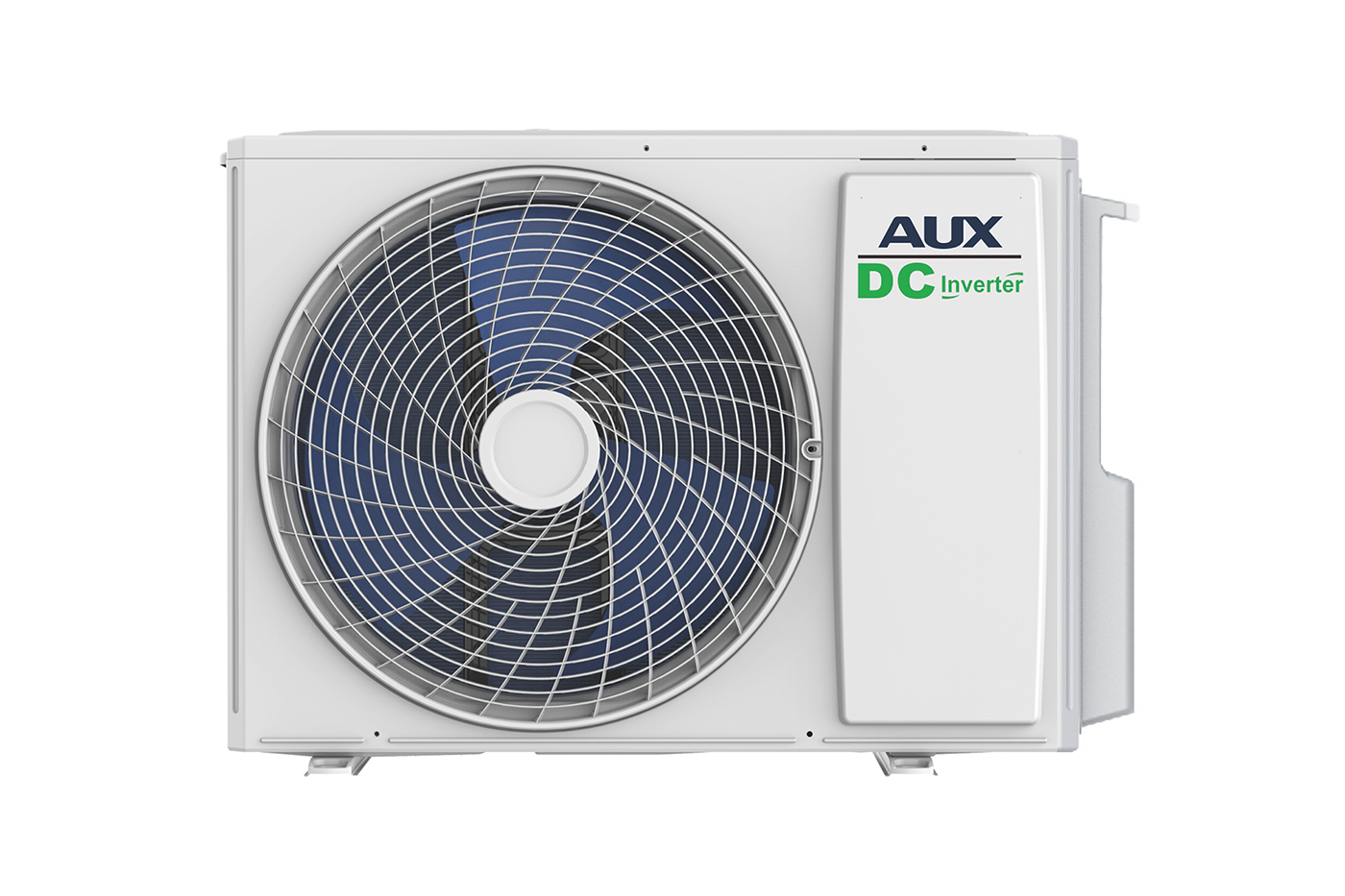

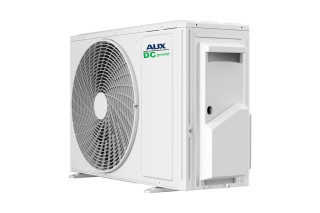

AUX-M3-21LCLH – jednostka zewnętrzna multisplit 6,2 kW do 3 jednostek wewnętrznych
AUX-M3-21LCLH — trzy punkty nawiewu przy nominalnych 6,2 kW
AUX-M3-21LCLH łączy możliwość podłączenia trzech jednostek wewnętrznych z nominalną mocą 6,2 kW chłodzenia i 6,6 kW grzania. Pozwala rozmieścić trzy punkty nawiewu przy jednym agregacie, np. w strefie dziennej i dwóch pokojach.
W projekcie liczą się osobno liczba portów, obciążenie wszystkich stref oraz dozwolone wielkości odbiorników. Katalog przewiduje do 50 m łącznej instalacji i 25 m jednej gałęzi. Korpus 900 × 350 × 700 mm waży 41,5 kg, co trzeba uwzględnić przy doborze konstrukcji montażowej.
-
Do 3 jednostek
jedna jednostka warunkowo: klasa 18 i kombinacja dopuszczona przez AUX.
-
6,2 / 6,6 kW
Nominalne chłodzenie / grzanie agregatu.
-
SEER / SCOP
SEER 6,13 / SCOP 4,19; A++ / A+ — wg tabeli katalogu AUX 2026.
-
50 m łącznie
Do 25 m jednej gałęzi; dwa odrębne limity.
-
900 × 350 × 700 mm
Korpus S×G×W; masa 41,5 kg.
-
66 dB(A)
Katalogowa moc akustyczna agregatu.
Funkcje i wyposażenie AUX-M3-21LCLH
Wydajność i liczba stref
Trzy odbiorniki na jednym obiegu
Model M3-21 daje trzy miejsca przyłączenia, zachowując jeden wspólny tryb pracy. To sposób na rozdzielenie nawiewu między pokoje, a nie trzy oddzielne agregaty o mocy 6,2 kW każdy.
Jedna jednostka z ograniczeniem klasy
Przy pojedynczym odbiorniku aktualna tabela wskazuje klasę 18. Nie należy przenosić tutaj listy klas 7–18 z agregatów M2. Każda konfiguracja wymaga własnej kontroli zgodności.
Rozłożenie instalacji na trzy trasy
Suma do 50 m daje możliwość rozprowadzenia połączeń między pomieszczeniami, lecz jedna gałąź nadal jest ograniczona do 25 m. Trzy odcinki po 25 m nie spełniają sumarycznego limitu.
Różne konfiguracje pokojów
W zestawieniach występują m.in. klasy 7 + 7 + 7 oraz 9 + 9 + 12. Te przykłady pomagają czytać tabelę; nie określają automatycznie wydajności wybranej serii jednostek wewnętrznych.
Efektywność i działanie układu
Dane sezonowe dla zestawu
SEER 6,13 / SCOP 4,19; A++ / A+ — wg tabeli katalogu AUX 2026. Wskaźniki sezonowe odnoszą się do konfiguracji referencyjnej producenta, a inne połączenia jednostek mogą mieć odmienne osiągi. Tabela katalogowa nie wskazuje pełnych modeli referencyjnych; dane konkretnego zestawu należy sprawdzić w jego dokumentacji ErP.
Odrębne nastawy, wspólny tryb
Trzy punkty nawiewu mają własne nastawy, ale korzystają z tego samego obiegu. Układ nie chłodzi jednej strefy i nie ogrzewa drugiej równocześnie.
Obieg i wyposażenie zewnętrzne
AUX-M3-21LCLH wykorzystuje czynnik R32 oraz rotacyjną sprężarkę z regulacją inwerterową. Grzałka tacy ociekowej wspomaga odpływ wody przy grzaniu, a inteligentne odszranianie ogranicza narastanie szronu na wymienniku. Funkcje te nie określają mocy grzewczej przy konkretnej temperaturze.
Zakresy pracy według tabeli modelu
Tabela modelowa katalogu AUX 2026 podaje chłodzenie od −15°C do +52°C i ogrzewanie od −22°C do +24°C. Zakres nie gwarantuje nominalnej wydajności przy mrozie. Instrukcja MULTI zawiera inne granice eksploatacji; warunki dla dostarczonego wariantu wymagają potwierdzenia przed doborem do skrajnych temperatur.
Warunki instalacji oraz zakup
Czynnik i długości instalacji
Fabryczne napełnienie: 1,15 kg R32. Katalog opisuje je jako „do 7,5 m”, a dodatkowe napełnienie wynosi 25 g/m. Sposób liczenia długości objętej napełnieniem dla wielu gałęzi trzeba potwierdzić z instrukcją instalacji; nie utożsamiać tego z limitem 50 m całego układu.
Wysokości i wymagania stanowiska
Dla AUX-M3-21LCLH katalog wskazuje do 10 m różnicy wysokości agregat–odbiornik oraz do 10 m między jednostkami wewnętrznymi. Masa 41,5 kg i korpus 900 × 350 × 700 mm są danymi do planowania; wymagane odstępy i wystające elementy sprawdza się z rysunkiem i instrukcją.
Akustyka jednostki zewnętrznej
Moc akustyczna agregatu AUX-M3-21LCLH wynosi według katalogu 66 dB(A). To parametr źródła dźwięku, odrębny od ciśnienia akustycznego przy oknie lub stanowisku pracy. Dobór lokalizacji uwzględnia odległość, otoczenie oraz przenoszenie drgań.
Dobór odbiorników i sterowania
W AUX-M3-21LCLH Wi-Fi, pilot, filtracja oraz kierunek nawiewu zależą od wybranych jednostek wewnętrznych. Należy sprawdzić pełną serię MULTI i model każdego odbiornika w tabelach AUX. Sam agregat nie zawiera 3 jednostek pokojowych ani montażu.
Dla kogo AUX-M3-21LCLH?
AUX-M3-21LCLH warto rozważyć, gdy projekt obejmuje trzy punkty nawiewu przy nominalnych 6,2 kW. Wybór powinien łączyć potrzeby pomieszczeń z dopuszczonymi kombinacjami i wymaganiami instalacji.
Mieszkanie z trzema strefami: Dla osób planujących nawiew w trzech pomieszczeniach i chcących ograniczyć liczbę urządzeń montowanych na zewnątrz.
Projekt z nierównymi pokojami: Dla instalacji, w której odbiorniki mają różne wielkości, ale razem tworzą kombinację dopuszczoną dla M3-21.
Planowanie stanowiska: Korpus 900 × 350 × 700 mm i masa 41,5 kg pozwalają sprawdzić dopasowanie AUX-M3-21LCLH do przygotowanego miejsca, z uwzględnieniem serwisu i przepływu powietrza.
Rozbudowa w dopuszczonym zakresie: W AUX-M3-21LCLH pojedynczy odbiornik jest przewidziany warunkowo dla klasy 18; końcowy układ do 3 jednostek trzeba sprawdzić w tabeli.
Ocena pracy grzewczej: Nominalne 6,6 kW nie przesądza o ogrzewaniu budynku przy niskiej temperaturze. Należy porównać obciążenie z charakterystyką wybranego zestawu.
Porównanie instalacji i wyposażenia: Przy wyborze AUX-M3-21LCLH warto zestawić limity 50 / 25 m, dane energetyczne konfiguracji i funkcje odpowiednich jednostek pokojowych.
Zastosowania i konfiguracje AUX-M3-21LCLH
Poniższe przykłady pokazują zastosowania AUX-M3-21LCLH po prawidłowym doborze. Nie stanowią gwarancji wydajności dla określonego metrażu ani dowolnej serii odbiorników.
Salon i dwa pokoje: Trzy odbiorniki można rozmieszczać zgodnie z funkcjami stref, dobierając wielkość każdego urządzenia do jego obciążenia.
Gabinet i strefy wypoczynku: Indywidualne nastawy pomagają uwzględnić różne godziny użytkowania przy zachowaniu jednego trybu obiegu.
Zestaw trzech mniejszych odbiorników: Katalog wymienia klasy 7 + 7 + 7; zgodność konkretnych serii i nominalne osiągi sprawdza się dla całego zestawu.
Dwa odbiorniki w projekcie M3: Maksimum trzech portów nie oznacza obowiązku obsadzenia wszystkich. Wybrane połączenie dwóch jednostek musi występować w tabeli.
Jedna jednostka klasy 18: To wariant wymieniony w kolumnie pojedynczego odbiornika, odmienny od warunków najmniejszych agregatów.
Rozprowadzenie do dalszego pokoju: Projekt tras musi jednocześnie spełniać sumę 50 m, limit gałęzi 25 m i różnice wysokości.
Podsumowanie specyfikacji AUX-M3-21LCLH
AUX-M3-21LCLH: do 3 jednostek wewnętrznych, nominalne 6,2 kW chłodzenia / 6,6 kW grzania. Pojedyncza jednostka jest dopuszczona warunkowo dla klasy 18. SEER 6,13 / SCOP 4,19; A++ / A+ — wg tabeli katalogu AUX 2026. Wskaźniki sezonowe odnoszą się do konfiguracji referencyjnej producenta, a inne połączenia jednostek mogą mieć odmienne osiągi. Tabela katalogowa nie wskazuje pełnych modeli referencyjnych; dane konkretnego zestawu należy sprawdzić w jego dokumentacji ErP.
Zasilanie 220–240 V / 50 Hz / jedna faza, korpus 900 × 350 × 700 mm, masa 41,5 kg i moc akustyczna 66 dB(A). Rury: do 50 m sumy i 25 m jednej gałęzi, różnice wysokości do 10 m. Zakres oferty: sam agregat; jednostki wewnętrzne i montaż dobiera się osobno.
Porównując jednostki zewnętrzne do instalacji multisplit, zwróć uwagę na nominalną moc, liczbę portów i dopuszczone długości rur.
Najczęściej zadawane pytania o AUX-M3-21LCLH
Czy AUX-M3-21LCLH może zacząć od jednej małej jednostki?
Tabela pojedynczego odbiornika dla M3-21 wskazuje klasę 18. Nie potwierdza samodzielnego połączenia z klasą 7, 9 albo 12. Dobór trzeba oprzeć na pełnym modelu i tabeli AUX.
Czy 6,2 kW otrzymuje każdy z trzech odbiorników?
Nie. Jest to nominalna wydajność chłodzenia wspólnego agregatu. Przy równoczesnej pracy moc jest rozdzielana między jednostki wewnętrzne, a wynik zależy od konfiguracji i warunków.
Czy M3-21 dopuszcza trzy trasy po 25 m?
Nie. Chociaż jedna gałąź może mieć 25 m, suma wszystkich gałęzi jest ograniczona do 50 m. Nie można sumować maksymalnych długości każdego portu bez kontroli całej instalacji.
Co zawiera oferta AUX-M3-21LCLH?
Oferta tej karty obejmuje sam agregat AUX-M3-21LCLH. Maksymalnie 3 jednostek wewnętrznych określa możliwości przyłączenia, a nie zawartość zestawu. Urządzenia pokojowe, ich sterowanie i usługa montażu są dobierane oddzielnie.
Czy AUX-M3-21LCLH ma Wi-Fi, pilot i filtr powietrza?
Nie należy przypisywać tych funkcji samemu agregatowi. W układzie z AUX-M3-21LCLH dostęp do aplikacji, pilota, filtrów i nawiewu wynika z wybranych, kompatybilnych jednostek wewnętrznych.
Czy AUX-M3-21LCLH może jednocześnie chłodzić i grzać różne pokoje?
Trzy punkty nawiewu mają własne nastawy, ale korzystają z tego samego obiegu. Układ nie chłodzi jednej strefy i nie ogrzewa drugiej równocześnie.
Jak odczytać efektywność sezonową AUX-M3-21LCLH?
SEER 6,13 / SCOP 4,19; A++ / A+ — wg tabeli katalogu AUX 2026. Wskaźniki sezonowe odnoszą się do konfiguracji referencyjnej producenta, a inne połączenia jednostek mogą mieć odmienne osiągi. Tabela katalogowa nie wskazuje pełnych modeli referencyjnych; dane konkretnego zestawu należy sprawdzić w jego dokumentacji ErP.
Jakie temperatury pracy podaje katalog dla AUX-M3-21LCLH?
Tabela modelowa katalogu AUX 2026 podaje chłodzenie od −15°C do +52°C i ogrzewanie od −22°C do +24°C. Zakres nie gwarantuje nominalnej wydajności przy mrozie. Instrukcja MULTI zawiera inne granice eksploatacji; warunki dla dostarczonego wariantu wymagają potwierdzenia przed doborem do skrajnych temperatur.
Czy fabryczny R32 obejmuje całe 50 m instalacji AUX-M3-21LCLH?
Fabryczne napełnienie: 1,15 kg R32. Katalog opisuje je jako „do 7,5 m”, a dodatkowe napełnienie wynosi 25 g/m. Sposób liczenia długości objętej napełnieniem dla wielu gałęzi trzeba potwierdzić z instrukcją instalacji; nie utożsamiać tego z limitem 50 m całego układu.
Czy 66 dB(A) oznacza hałas przy oknie obok AUX-M3-21LCLH?
Nie. Wartość 66 dB(A) opisuje moc akustyczną jednostki zewnętrznej, a nie ciśnienie dźwięku w wybranym miejscu. Ocena przy oknie wymaga uwzględnienia odległości, odbić i sposobu montażu.
