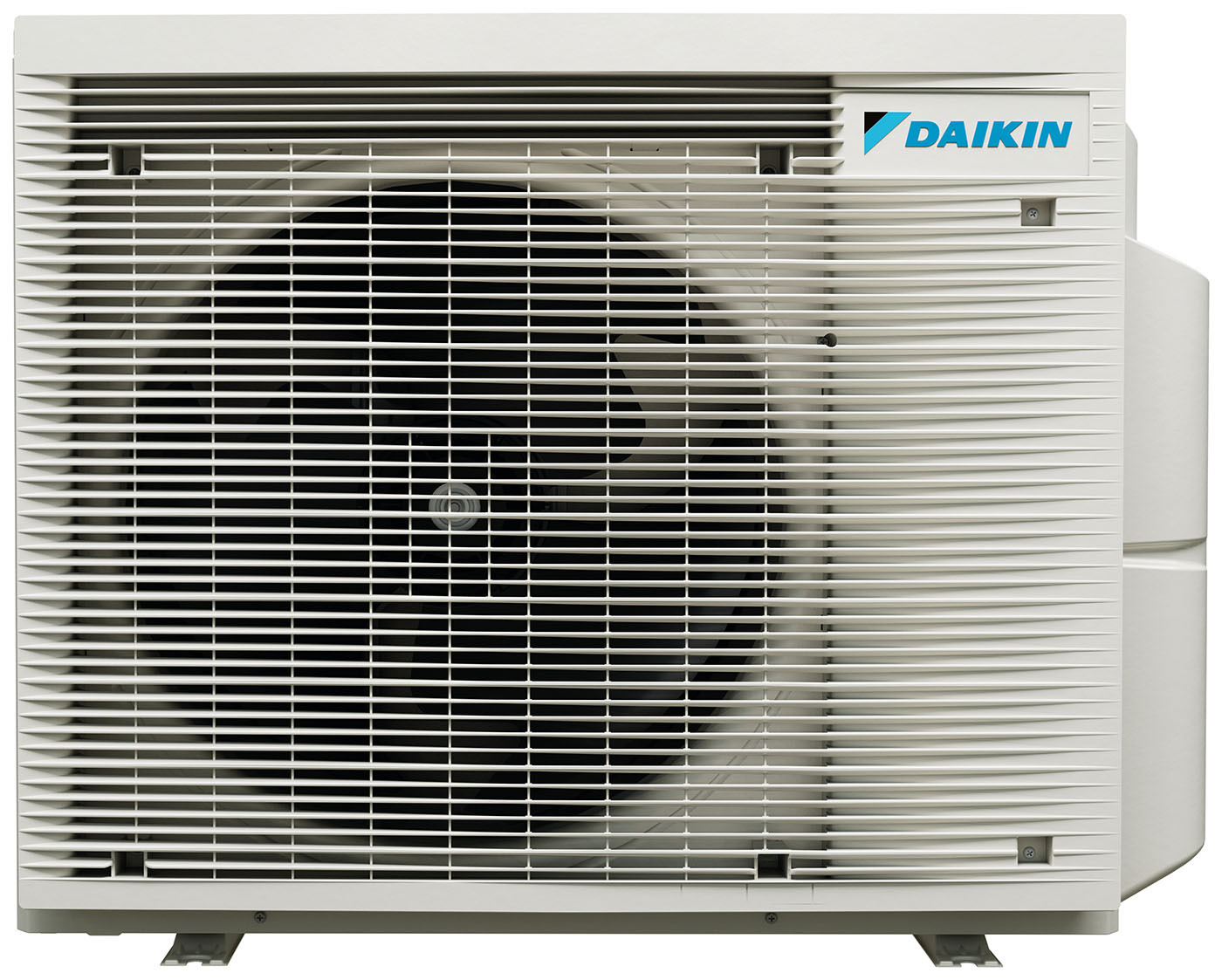

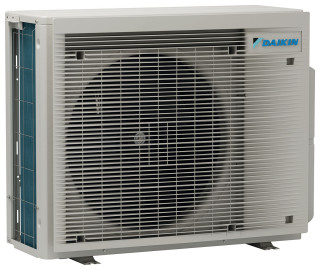

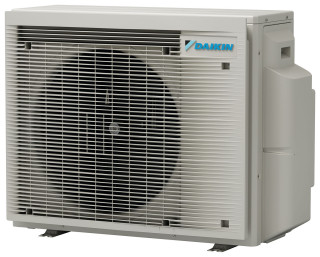

Daikin 3MXM68A2V1B8 – jednostka zewnętrzna multisplit 6,8 kW do 3 jednostek wewnętrznych
Daikin 3MXM68A8 — 6,8 kW chłodzenia rozdzielone na trzy odbiorniki
Daikin 3MXM68A8 — pełny wariant 3MXM68A2V1B8 — łączy wydajność nominalną 6,8 kW chłodzenia i 8,6 kW grzania z trzema przyłączami jednostek wewnętrznych. Obsługuje od dwóch do trzech zgodnych odbiorników, umożliwiając wydzielenie trzech stref nawiewu z jednym agregatem.
Ten model można rozważyć tam, gdzie trzy pomieszczenia mają większe łączne zyski ciepła: na przykład salon z przeszkleniami, gabinet i sypialnia. Każdy odbiornik ma własne nastawy, a urządzenia korzystają z jednej wspólnej wydajności oraz tego samego trybu chłodzenia lub ogrzewania.
Instalacja może obejmować do 50 m sumy rur i do 25 m jednej gałęzi. Agregat ma obudowę 974 × 408 × 734 mm i waży 62 kg. Przed doborem sprawdź zarówno konfigurację odbiorników, jak i miejsce dla urządzenia, jego akustykę oraz dostęp do obsługi.
-
Do 3 jednostek wewnętrznych
Minimum dwa podłączone odbiorniki w dopuszczonej kombinacji.
-
6,8 / 8,6 kW
Nominalna wydajność chłodzenia / grzania całego układu.
-
SEER 7,71 / SCOP 4,10
A++/A+ — referencja: klasy 2,0 + 2,5 + 2,5 kW z tabeli kombinacji Daikin.
-
50 m sumy rur
Do 25 m jednej gałęzi, minimum 3 m na odbiornik.
-
974 × 408 × 734 mm
Szerokość × głębokość × wysokość; masa 62 kg.
-
61 dB(A) mocy akustycznej
Nominalna wartość w chłodzeniu; warunki odsłuchu są odrębną kwestią.
Funkcje i wyposażenie Daikin 3MXM68A8
Wydajność i cechy konkretnego wariantu
Trzy porty dla wspólnych 6,8 kW
Liczba przyłączy w 3MXM68A8 pozwala kierować nawiew do trzech oddzielnych pomieszczeń. Wydajność układu zależy od ich jednoczesnego zapotrzebowania. Przy różnych klasach jednostek sprawdź także podział osiągów w tabeli kombinacji.
Nominalne 8,6 kW w grzaniu
Ogrzewanie można włączyć do projektu całorocznego użytkowania trzech stref. Nominalne 8,6 kW odnosi się do warunków katalogowych. W temperaturze projektowej budynku należy ocenić rzeczywistą wydajność zestawu i przebieg odszraniania.
62 kg i wspólna rodzina dużych obudów
Obudowa 3MXM68A8 ma 974 × 408 × 734 mm i masę 62 kg. Wybór konstrukcji wsporczej i lokalizacji oprzyj na tych gabarytach, przepływie powietrza oraz wymaganiach serwisowych podanych w instrukcji. Wśród jednostki zewnętrzne do zestawów multisplit zestawiaj wydajność, liczbę portów i warunki prowadzenia rur.
2,00 kg R32 na początkowe 30 m
Fabryczne napełnienie obejmuje do 30 m sumy tras. Przy rozbudowanej instalacji do 50 m dodatkową ilość ustala się według stawki 20 g/m nadwyżki i wymagań wybranych odbiorników.
Efektywność, sterowanie i dobór odbiorników
Efektywność referencyjnego połączenia 3MXM68A8
SEER 7,71 / SCOP 4,10, A++/A+ — klasy 2,0 + 2,5 + 2,5 kW z tabeli kombinacji Daikin. Wskaźniki z tabeli Daikin dotyczą układu klas 2,0 + 2,5 + 2,5 kW z agregatem 3MXM68A8. Tabela podaje klasy odbiorników, dlatego nie przypisujemy tych wartości dowolnym pełnym modelom. Dla wybranych jednostek sprawdź ich właściwą kartę ErP i klimat SCOP.
Indywidualne nastawy w jednym trybie
Dla układu z maksymalnie 3 jednostkami temperaturę i działanie odbiorników ustawia się osobno. Wspólny obieg 3MXM68A8 pracuje jednak w chłodzeniu albo w ogrzewaniu. Jednoczesne żądanie przeciwnych trybów wymaga rozstrzygnięcia według instrukcji i ustawienia priorytetu.
Zgodność pełnych modeli jednostek
Agregat 3MXM68A2V1B8 współpracuje z wybranymi odbiornikami z rodzin Daikin, m.in. Perfera, Stylish, Emura, Comfora i jednostkami przypodłogowymi. Dopuszczenie konkretnej wersji, klasy i liczby urządzeń sprawdź w tabeli połączeń. Liczba 3 portów nie oznacza zgodności wszystkich urządzeń tej marki.
Nocne ograniczenie dźwięku
Tryb cichy nocny 3MXM68A8 wymaga ustawienia zgodnego z instrukcją instalatora i ogranicza wydajność chłodniczą. Nominalna moc akustyczna agregatu wynosi 61 dB(A) w chłodzeniu i 61 dB(A) w grzaniu. Nie jest to poziom dźwięku słyszany w dowolnej odległości.
Obieg i przygotowanie instalacji
Inwerter Swing i obieg R32
Sprężarka Swing reguluje pracę wspólnego obiegu w 3MXM68A8. Fabryczne napełnienie wynosi 2,00 kg R32; współczynnik GWP czynnika to 675. Nominalne 6,8 kW chłodzenia odnosi się do przekazywanego ciepła, natomiast pobór energii elektrycznej jest odrębnym parametrem zestawu.
Zakres pracy według pełnej wersji
Dla 3MXM68A2V1B8 instrukcja określa chłodzenie od -10°C do +50°C oraz ogrzewanie od -20°C do +24°C, dla temperatury zewnętrznej suchego termometru. Projekt ogrzewania wymaga charakterystyki osiągów przy temperaturze obliczeniowej.
Długość rur i napełnienie
3MXM68A8: suma rur do 50 m i jedna gałąź do 25 m, przy minimum 3 m na odbiornik. Fabryczny czynnik obejmuje do 30 m sumy tras. Nadwyżka wymaga dodatkowych 20 g/m według instrukcji; limity wysokości zależą od położenia agregatu.
Komfort wybierany razem z odbiornikiem
Dobierając odbiorniki do 3MXM68A8, sposób nawiewu, dostęp do aplikacji, pilot i filtry sprawdzaj przy jednostkach wewnętrznych. Agregat o nominalnej wydajności 6,8 kW stanowi część zewnętrzną; ta karta nie obejmuje zestawu urządzeń pokojowych ani montażu.
Dla kogo Daikin 3MXM68A8?
Daikin 3MXM68A8 warto rozważyć, gdy projekt zakłada 6,8 kW chłodzenia rozdzielone na trzy odbiorniki. Potrzeby użytkowników, położenie odbiorników i parametry zestawu powinny zostać ocenione razem.
Dla właścicieli planujących cały układ: W większym salonie i dwóch pokojach przydatne są trzy przyłącza oraz sprawdzony podział 6,8 kW. Ustal obciążenie każdej strefy, zamiast wyprowadzać wydajność układu wyłącznie z sumy klas jednostek pokojowych.
Dla dobierających miejsce agregatu: W tym wariancie sprawdź stanowisko dla bryły 974 × 408 × 734 mm i masy 62 kg. Dopuszczone trasy 3MXM68A8 pomagają porównać możliwe położenia względem projektowanych stref.
Dla porównujących efektywność zestawów: Punktem odniesienia dla 3MXM68A8 jest klasy 2,0 + 2,5 + 2,5 kW z tabeli kombinacji Daikin. Zestawiaj SEER 7,71 i SCOP 4,10 z dokumentacją rzeczywiście wybranych odbiorników i tym samym klimatem grzewczym.
Dla użytkowników o różnym rytmie dnia: Układ 3MXM68A8 może obsłużyć od dwóch do 3 podłączonych urządzeń. Różne nastawy pokoi pomagają dopasować użytkowanie, ale aktywny obieg zachowuje wspólny tryb pracy.
Dla planujących także ogrzewanie: Nominalne 8,6 kW grzania w 3MXM68A8 porównaj z bilansem strat budynku. Granica pracy -20°C pomaga określić warunki otoczenia; wymaganą wydajność przy mrozie oceniaj dla konkretnego zestawu.
Dla modernizujących prowadzenie instalacji: Rozrysuj wszystkie gałęzie 3MXM68A8 przed doborem stanowiska. Limit 50 m łącznie, 25 m jednej trasy oraz próg 30 m bez uzupełnienia R32 dotyczą różnych warunków instalacji.
Konfiguracje i zastosowania 3MXM68A8
Poniższe przykłady pomagają zaplanować 3-portowy układ 3MXM68A8. W każdej sytuacji wykonanie i klasy odbiorników wybiera się po obliczeniu potrzeb pomieszczeń i sprawdzeniu tabel producenta.
Salon, gabinet i sypialnia: Oblicz obciążenie trzech stref oraz możliwą jednoczesną pracę. Nominalne 6,8 kW należy zestawić z bilansem pomieszczeń, a nie tylko ich liczbą.
Trzy pokoje z różnym nasłonecznieniem: Różne klasy odbiorników mogą odpowiadać nierównym zyskom ciepła. Każdą kombinację 3MXM68A8 sprawdź z pełnymi oznaczeniami jednostek.
Biuro z osobnym pokojem spotkań: Oddzielne sterowanie odbiornikami uwzględnia okresowe użytkowanie sali. Działające strefy współpracują w jednym trybie termicznym.
Dwie jednostki i zaplanowana rozbudowa: Początkowy zestaw musi obejmować co najmniej dwa odbiorniki. Docelowe trzecie urządzenie dobierz równocześnie z układem rur i bilansem wydajności.
Trzy trasy przez kilka części budynku: Policz rzeczywiste odcinki rur i sprawdź limity 50 m sumy oraz 25 m na gałąź. Przy napełnieniu uwzględnij wszystkie podłączone odcinki.
Chłodzenie latem i ogrzewanie poza sezonem: Zakres −10…+50°C w chłodzeniu i −20…+24°C w grzaniu opisuje dopuszczone warunki otoczenia. Dobór ogrzewania wymaga danych zestawu przy mrozie.
Podsumowanie parametrów Daikin 3MXM68A8
Daikin 3MXM68A2V1B8 obsługuje maksymalnie 3 jednostki wewnętrzne, przy wymaganych co najmniej dwóch podłączonych odbiornikach. Nominalna wydajność wynosi 6,8 kW chłodzenia i 8,6 kW grzania. SEER 7,71 / SCOP 4,10, A++/A+ — klasy 2,0 + 2,5 + 2,5 kW z tabeli kombinacji Daikin. Wskaźniki z tabeli Daikin dotyczą układu klas 2,0 + 2,5 + 2,5 kW z agregatem 3MXM68A8. Tabela podaje klasy odbiorników, dlatego nie przypisujemy tych wartości dowolnym pełnym modelom. Dla wybranych jednostek sprawdź ich właściwą kartę ErP i klimat SCOP.
Obudowa: 974 × 408 × 734 mm, masa 62 kg. Moc akustyczna w chłodzeniu: 61 dB(A). Suma rur do 50 m i gałąź do 25 m. Fabryczne 2,00 kg R32 obejmuje 30 m łącznie; powyżej progu instrukcja przewiduje 20 g/m. Agregat powyżej odbiorników: do 15 m ODU–IDU i 7,5 m IDU–IDU. Agregat poniżej co najmniej jednego odbiornika: do 7,5 m ODU–IDU i 15 m IDU–IDU. Zakup dotyczy samego agregatu.
FAQ — Daikin 3MXM68A8
Czym 3MXM68A8 różni się od dwuportowego wariantu 68?
Ma trzy przyłącza i umożliwia podłączenie dwóch albo trzech jednostek wewnętrznych. Przy takiej samej katalogowej wydajności chłodniczej 6,8 kW może rozdzielać nawiew pomiędzy więcej stref.
Czy trzy jednostki po 2,5 kW oznaczają 7,5 kW chłodzenia?
Suma klas nie określa jednoczesnej wydajności całej instalacji. Agregat jest katalogowo oznaczony jako 6,8 kW; rzeczywisty rozdział sprawdza się dla właściwego wiersza kombinacji i warunków pracy.
Czy wolny trzeci port daje dowolność rozbudowy?
Port umożliwia zaplanowanie dodatkowego odbiornika, ale docelowy model i zestaw klas muszą być dopuszczone. Trzeba także zachować limity rur, wysokości oraz wymagania końcowego napełnienia.
Jak rozumieć SEER i SCOP w karcie 3MXM68A8?
SEER 7,71 / SCOP 4,10, A++/A+ — klasy 2,0 + 2,5 + 2,5 kW z tabeli kombinacji Daikin. Wskaźniki z tabeli Daikin dotyczą układu klas 2,0 + 2,5 + 2,5 kW z agregatem 3MXM68A8. Tabela podaje klasy odbiorników, dlatego nie przypisujemy tych wartości dowolnym pełnym modelom. Dla wybranych jednostek sprawdź ich właściwą kartę ErP i klimat SCOP.
Czy cena samego agregatu 3MXM68A8 obejmuje urządzenia pokojowe?
Ta karta opisuje samą jednostkę zewnętrzną 3MXM68A2V1B8. Odbiorniki, ich sterowanie, akcesoria oraz montaż dobiera się osobno. Maksimum 3 jednostek informuje o możliwościach przyłączenia, a nie o liczbie urządzeń w komplecie.
Jak dobiera się zgodne jednostki do 3MXM68A8?
Należy sprawdzić pełne oznaczenie każdego odbiornika i dopuszczoną kombinację Daikin dla 3MXM68A2V1B8. Instalacja wymaga co najmniej dwóch jednostek i pozwala podłączyć maksymalnie 3. Sama zgodność marki lub suma oznaczeń kW nie wystarcza do zatwierdzenia połączenia.
Czy odbiorniki 3MXM68A8 mogą jednocześnie grzać i chłodzić?
Jednostki współpracujące z 3MXM68A8 mają osobne nastawy, lecz wspólny obieg pracuje w jednym trybie. Jednoczesne chłodzenie jednego pokoju i ogrzewanie drugiego nie jest funkcją tego układu multisplit.
Czy 61 dB(A) jest głośnością odczuwaną przy 3MXM68A8?
Wartość 61 dB(A) oznacza nominalną moc akustyczną w chłodzeniu. Ciśnienie akustyczne zależy m.in. od odległości, otoczenia i warunków pomiaru. Do oceny miejsca dla 3MXM68A8 użyj właściwej charakterystyki akustycznej oraz projektu stanowiska.
Kiedy 3MXM68A8 wymaga dodatkowej ilości R32?
Napełnienie fabryczne 2,00 kg obejmuje do 30 m sumy rur. Powyżej tej długości instrukcja przewiduje 20 g R32 na każdy metr nadwyżki. Układ nadal musi spełniać limit 50 m sumy, 25 m jednej gałęzi i wymagania wysokości.
Jak przygotować stanowisko pod 3MXM68A2V1B8?
Uwzględnij wymiary 974 × 408 × 734 mm, masę 62 kg, przepływ powietrza i dostęp do króćców. Zasilanie jest jednofazowe 220–240 V, 50 Hz. Odstępy, mocowanie, przewody i zabezpieczenia dobiera instalator według dokumentacji urządzenia i warunków miejsca.
