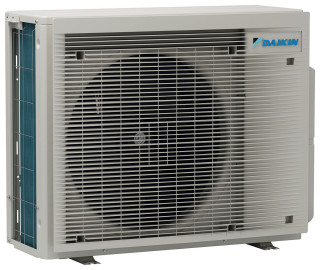

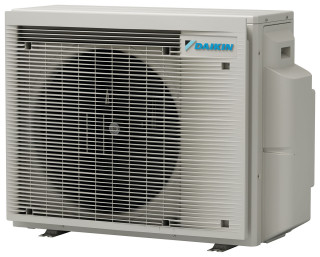

Daikin 4MXM68A2V1B8 – jednostka zewnętrzna multisplit 6,8 kW do 4 jednostek wewnętrznych
Daikin 4MXM68A8 — cztery strefy przy nominalnych 6,8 kW
Daikin 4MXM68A8, pełny model 4MXM68A2V1B8, ma cztery przyłącza i nominalną wydajność 6,8 kW chłodzenia oraz 8,6 kW grzania. Układ może obejmować od dwóch do czterech zgodnych jednostek wewnętrznych. Pozwala rozdzielić nawiew na cztery strefy bez dokładania kolejnych agregatów na elewacji.
Cztery odbiorniki warto dobierać do własnego zapotrzebowania każdego pokoju i równoczesnych obciążeń. Przykładem może być część dzienna, gabinet i dwa pokoje nocne. Regulacja w pomieszczeniach pozostaje indywidualna, przy jednym wspólnym trybie chłodzenia albo ogrzewania.
Dla tego wariantu dopuszczona suma rur wynosi 60 m, a jedna gałąź może mieć do 25 m. Obudowa 974 × 408 × 734 mm waży 63 kg. Tak rozłożony projekt powinien uwzględnić wszystkie trasy, stanowisko agregatu i dopuszczoną końcową kombinację odbiorników.
-
Do 4 jednostek wewnętrznych
Minimum dwa podłączone odbiorniki w dopuszczonej kombinacji.
-
6,8 / 8,6 kW
Nominalna wydajność chłodzenia / grzania całego układu.
-
SEER 8,06 / SCOP 4,20
A++/A+ — referencja: 2 × CTXA15C2V1BS + 2 × FTXA20C2V1BS.
-
60 m sumy rur
Do 25 m jednej gałęzi, minimum 3 m na odbiornik.
-
974 × 408 × 734 mm
Szerokość × głębokość × wysokość; masa 63 kg.
-
61 dB(A) mocy akustycznej
Nominalna wartość w chłodzeniu; warunki odsłuchu są odrębną kwestią.
Funkcje i wyposażenie Daikin 4MXM68A8
Wydajność i cechy konkretnego wariantu
Cztery porty i bilans czterech stref
4MXM68A8 pozwala wydzielić cztery osobne punkty nawiewu. Nominalne 6,8 kW jest wspólną wydajnością, dlatego cztery pokoje trzeba rozpatrywać wraz z ich obciążeniem i godzinami użytkowania.
Suma instalacji zwiększona do 60 m
Każda gałąź ma limit 25 m, a wszystkie razem 60 m. W projekcie czterech odbiorników istotna jest suma także krótszych odcinków. Minimalna długość pojedynczej gałęzi wynosi 3 m.
Rozbudowa z dwóch do czterech odbiorników
Minimum montażowe wynosi dwa urządzenia wewnętrzne. Kolejne porty można uwzględnić w etapowanym projekcie, gdy początkowa i końcowa konfiguracja są zgodne z tabelami. Warto wcześniej określić klasy oraz przebieg przyszłych tras.
Obudowa 734 mm i masa 63 kg
Rozdział nawiewu na cztery pokoje skupia wszystkie przyłącza przy jednym urządzeniu. Stanowisko dla obudowy 974 × 408 × 734 mm powinno zapewniać swobodną wentylację i dostęp do zaworów oraz przewodów wszystkich gałęzi.
Efektywność, sterowanie i dobór odbiorników
Efektywność referencyjnego połączenia 4MXM68A8
SEER 8,06 / SCOP 4,20, A++/A+ — 2 × CTXA15C2V1BS + 2 × FTXA20C2V1BS. Wartości sezonowe dotyczą zestawu 4MXM68A2V1B8 + 2 × CTXA15C2V1BS + 2 × FTXA20C2V1BS. SCOP podano dla klimatu umiarkowanego. Pozostałe połączenia mają własne parametry.
Indywidualne nastawy w jednym trybie
Dla układu z maksymalnie 4 jednostkami temperaturę i działanie odbiorników ustawia się osobno. Wspólny obieg 4MXM68A8 pracuje jednak w chłodzeniu albo w ogrzewaniu. Jednoczesne żądanie przeciwnych trybów wymaga rozstrzygnięcia według instrukcji i ustawienia priorytetu.
Zgodność pełnych modeli jednostek
Agregat 4MXM68A2V1B8 współpracuje z wybranymi odbiornikami z rodzin Daikin, m.in. Perfera, Stylish, Emura, Comfora i jednostkami przypodłogowymi. Dopuszczenie konkretnej wersji, klasy i liczby urządzeń sprawdź w tabeli połączeń. Liczba 4 portów nie oznacza zgodności wszystkich urządzeń tej marki.
Nocne ograniczenie dźwięku
Tryb cichy nocny 4MXM68A8 wymaga ustawienia zgodnego z instrukcją instalatora i ogranicza wydajność chłodniczą. Nominalna moc akustyczna agregatu wynosi 61 dB(A) w chłodzeniu i 61 dB(A) w grzaniu. Nie jest to poziom dźwięku słyszany w dowolnej odległości.
Obieg i przygotowanie instalacji
Inwerter Swing i obieg R32
Sprężarka Swing reguluje pracę wspólnego obiegu w 4MXM68A8. Fabryczne napełnienie wynosi 2,00 kg R32; współczynnik GWP czynnika to 675. Nominalne 6,8 kW chłodzenia odnosi się do przekazywanego ciepła, natomiast pobór energii elektrycznej jest odrębnym parametrem zestawu.
Zakres pracy według pełnej wersji
Dla 4MXM68A2V1B8 instrukcja określa chłodzenie od -10°C do +50°C oraz ogrzewanie od -20°C do +24°C, dla temperatury zewnętrznej suchego termometru. Projekt ogrzewania wymaga charakterystyki osiągów przy temperaturze obliczeniowej.
Długość rur i napełnienie
4MXM68A8: suma rur do 60 m i jedna gałąź do 25 m, przy minimum 3 m na odbiornik. Fabryczny czynnik obejmuje do 30 m sumy tras. Nadwyżka wymaga dodatkowych 20 g/m według instrukcji; limity wysokości zależą od położenia agregatu.
Komfort wybierany razem z odbiornikiem
Dobierając odbiorniki do 4MXM68A8, sposób nawiewu, dostęp do aplikacji, pilot i filtry sprawdzaj przy jednostkach wewnętrznych. Agregat o nominalnej wydajności 6,8 kW stanowi część zewnętrzną; ta karta nie obejmuje zestawu urządzeń pokojowych ani montażu.
Dla kogo Daikin 4MXM68A8?
Daikin 4MXM68A8 warto rozważyć, gdy projekt zakłada cztery strefy przy nominalnych 6,8 kW. Potrzeby użytkowników, położenie odbiorników i parametry zestawu powinny zostać ocenione razem.
Dla właścicieli planujących cały układ: Przy czterech strefach i nominalnych 6,8 kW oceń, jak często pokoje potrzebują chłodzenia jednocześnie. Cztery porty pomagają rozmieścić nawiew, ale nie zastępują obliczeń potrzeb całej obsługiwanej części budynku.
Dla dobierających miejsce agregatu: W tym wariancie sprawdź stanowisko dla bryły 974 × 408 × 734 mm i masy 63 kg. Dopuszczone trasy 4MXM68A8 pomagają porównać możliwe położenia względem projektowanych stref.
Dla porównujących efektywność zestawów: Punktem odniesienia dla 4MXM68A8 jest 2 × CTXA15C2V1BS + 2 × FTXA20C2V1BS. Zestawiaj SEER 8,06 i SCOP 4,20 z dokumentacją rzeczywiście wybranych odbiorników i tym samym klimatem grzewczym.
Dla użytkowników o różnym rytmie dnia: Układ 4MXM68A8 może obsłużyć od dwóch do 4 podłączonych urządzeń. Różne nastawy pokoi pomagają dopasować użytkowanie, ale aktywny obieg zachowuje wspólny tryb pracy.
Dla planujących także ogrzewanie: Nominalne 8,6 kW grzania w 4MXM68A8 porównaj z bilansem strat budynku. Granica pracy -20°C pomaga określić warunki otoczenia; wymaganą wydajność przy mrozie oceniaj dla konkretnego zestawu.
Dla modernizujących prowadzenie instalacji: Rozrysuj wszystkie gałęzie 4MXM68A8 przed doborem stanowiska. Limit 60 m łącznie, 25 m jednej trasy oraz próg 30 m bez uzupełnienia R32 dotyczą różnych warunków instalacji.
Konfiguracje i zastosowania 4MXM68A8
Poniższe przykłady pomagają zaplanować 4-portowy układ 4MXM68A8. W każdej sytuacji wykonanie i klasy odbiorników wybiera się po obliczeniu potrzeb pomieszczeń i sprawdzeniu tabel producenta. Katalogowe klimatyzatory z grupy 7 kW obejmują różne rozwiązania; w tym modelu dokładna nominalna wydajność chłodzenia wynosi 6,8 kW.
Część dzienna i trzy pokoje: Sprawdź, jaka część zysków ciepła występuje równocześnie. Cztery jednostki korzystają z nominalnych 6,8 kW, rozdzielanych według warunków pracy.
Cztery strefy o umiarkowanym obciążeniu: Osobny odbiornik w każdej strefie pomaga dopasować miejsce nawiewu. Klasy i wersje urządzeń muszą tworzyć dopuszczoną kombinację 4MXM68A8.
Małe biuro z kilkoma gabinetami: Uwzględnij obciążenie sprzętu i liczbę użytkowników. Każdy odbiornik może mieć własną nastawę, przy wspólnym trybie całego obiegu.
Remont prowadzony w dwóch etapach: Zaprojektuj od razu układ docelowy do czterech odbiorników, rozpoczynając od minimum dwóch. Przy kolejnych pracach sprawdź napełnienie i zgodność całości.
Rozłożone trasy do czterech pomieszczeń: Wspólny limit 60 m obejmuje wszystkie odcinki, także w szachtach i nad sufitami. Najdalsza jednostka musi zmieścić się w limicie 25 m gałęzi.
Układ z jednym stanowiskiem przy elewacji: Dobierz mocowanie dla 63 kg i zachowaj przestrzeń wentylacyjną. Ocenę hałasu wykonaj dla jednego agregatu obsługującego wszystkie strefy.
Podsumowanie parametrów Daikin 4MXM68A8
Daikin 4MXM68A2V1B8 obsługuje maksymalnie 4 jednostki wewnętrzne, przy wymaganych co najmniej dwóch podłączonych odbiornikach. Nominalna wydajność wynosi 6,8 kW chłodzenia i 8,6 kW grzania. SEER 8,06 / SCOP 4,20, A++/A+ — 2 × CTXA15C2V1BS + 2 × FTXA20C2V1BS. Wartości sezonowe dotyczą zestawu 4MXM68A2V1B8 + 2 × CTXA15C2V1BS + 2 × FTXA20C2V1BS. SCOP podano dla klimatu umiarkowanego. Pozostałe połączenia mają własne parametry.
Obudowa: 974 × 408 × 734 mm, masa 63 kg. Moc akustyczna w chłodzeniu: 61 dB(A). Suma rur do 60 m i gałąź do 25 m. Fabryczne 2,00 kg R32 obejmuje 30 m łącznie; powyżej progu instrukcja przewiduje 20 g/m. Agregat powyżej odbiorników: do 15 m ODU–IDU i 7,5 m IDU–IDU. Agregat poniżej co najmniej jednego odbiornika: do 7,5 m ODU–IDU i 15 m IDU–IDU. Zakup dotyczy samego agregatu.
FAQ — Daikin 4MXM68A8
Czy 4MXM68A8 wymaga od razu czterech jednostek?
Nie. Instrukcja wymaga co najmniej dwóch, a maksimum wynosi cztery. Mniejszy początkowy zestaw i ewentualną późniejszą rozbudowę należy zatwierdzić według tabel Daikin.
Czy 6,8 kW wystarczy do dowolnych czterech pomieszczeń?
Dobór zależy od zysków ciepła, izolacji, przeszkleń i sposobu użytkowania. Cztery porty określają liczbę odbiorników. Nie są gwarancją pokrycia obciążenia dowolnego układu czterech pokoi.
Czy cztery gałęzie po 20 m mieszczą się w limitach?
Suma wynosi 80 m i przekracza dopuszczone 60 m. Każda gałąź może mieć do 25 m, ale równocześnie trzeba zachować ograniczenie całej instalacji.
Jak rozumieć SEER i SCOP w karcie 4MXM68A8?
SEER 8,06 / SCOP 4,20, A++/A+ — 2 × CTXA15C2V1BS + 2 × FTXA20C2V1BS. Wartości sezonowe dotyczą zestawu 4MXM68A2V1B8 + 2 × CTXA15C2V1BS + 2 × FTXA20C2V1BS. SCOP podano dla klimatu umiarkowanego. Pozostałe połączenia mają własne parametry.
Czy cena samego agregatu 4MXM68A8 obejmuje urządzenia pokojowe?
Ta karta opisuje samą jednostkę zewnętrzną 4MXM68A2V1B8. Odbiorniki, ich sterowanie, akcesoria oraz montaż dobiera się osobno. Maksimum 4 jednostek informuje o możliwościach przyłączenia, a nie o liczbie urządzeń w komplecie.
Jak dobiera się zgodne jednostki do 4MXM68A8?
Należy sprawdzić pełne oznaczenie każdego odbiornika i dopuszczoną kombinację Daikin dla 4MXM68A2V1B8. Instalacja wymaga co najmniej dwóch jednostek i pozwala podłączyć maksymalnie 4. Sama zgodność marki lub suma oznaczeń kW nie wystarcza do zatwierdzenia połączenia.
Czy odbiorniki 4MXM68A8 mogą jednocześnie grzać i chłodzić?
Jednostki współpracujące z 4MXM68A8 mają osobne nastawy, lecz wspólny obieg pracuje w jednym trybie. Jednoczesne chłodzenie jednego pokoju i ogrzewanie drugiego nie jest funkcją tego układu multisplit.
Czy 61 dB(A) jest głośnością odczuwaną przy 4MXM68A8?
Wartość 61 dB(A) oznacza nominalną moc akustyczną w chłodzeniu. Ciśnienie akustyczne zależy m.in. od odległości, otoczenia i warunków pomiaru. Do oceny miejsca dla 4MXM68A8 użyj właściwej charakterystyki akustycznej oraz projektu stanowiska.
Kiedy 4MXM68A8 wymaga dodatkowej ilości R32?
Napełnienie fabryczne 2,00 kg obejmuje do 30 m sumy rur. Powyżej tej długości instrukcja przewiduje 20 g R32 na każdy metr nadwyżki. Układ nadal musi spełniać limit 60 m sumy, 25 m jednej gałęzi i wymagania wysokości.
Jak przygotować stanowisko pod 4MXM68A2V1B8?
Uwzględnij wymiary 974 × 408 × 734 mm, masę 63 kg, przepływ powietrza i dostęp do króćców. Zasilanie jest jednofazowe 220–240 V, 50 Hz. Odstępy, mocowanie, przewody i zabezpieczenia dobiera instalator według dokumentacji urządzenia i warunków miejsca.
