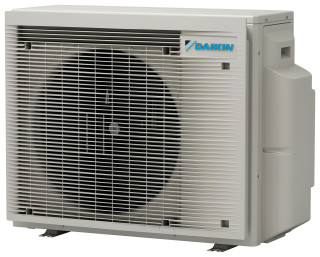

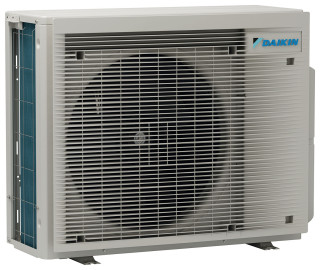

Daikin 4MXM80A2V1B8 – jednostka zewnętrzna multisplit 8,0 kW do 4 jednostek wewnętrznych
Daikin 4MXM80A8 — 8,0 kW dla czterech jednostek wewnętrznych
Daikin 4MXM80A8 w pełnej wersji 4MXM80A2V1B8 jest czteroportowym agregatem o nominalnej wydajności 8,0 kW chłodzenia i 9,6 kW grzania. Może obsługiwać od dwóch do czterech zgodnych odbiorników. Jest punktem wyjścia dla projektu czterech stref o większym wspólnym zapotrzebowaniu.
Zestaw można dobrać do części dziennej i kilku pokoi albo do czterech pomieszczeń biurowych. Ważne jest uwzględnienie jednoczesnej pracy odbiorników: osobne nastawy nie zmieniają wspólnej wydajności agregatu ani zasady jednego aktywnego trybu chłodzenia lub ogrzewania.
Dopuszczona suma rur wynosi 70 m, przy gałęzi do 25 m. Fabryczne 2,40 kg R32 obejmuje do 30 m sumy. Obudowa ma 974 × 408 × 734 mm, masa wynosi 67 kg. Do poprawnego doboru potrzebne są więc także rzeczywiste trasy i projekt stanowiska.
-
Do 4 jednostek wewnętrznych
Minimum dwa podłączone odbiorniki w dopuszczonej kombinacji.
-
8,0 / 9,6 kW
Nominalna wydajność chłodzenia / grzania całego układu.
-
SEER 7,78 / SCOP 4,62
A++/A++ — referencja: klasy 4 × 2,5 kW z tabeli kombinacji Daikin.
-
70 m sumy rur
Do 25 m jednej gałęzi, minimum 3 m na odbiornik.
-
974 × 408 × 734 mm
Szerokość × głębokość × wysokość; masa 67 kg.
-
61 dB(A) mocy akustycznej
Nominalna wartość w chłodzeniu; warunki odsłuchu są odrębną kwestią.
Funkcje i wyposażenie Daikin 4MXM80A8
Wydajność i cechy konkretnego wariantu
Wspólne 8,0 kW dla maksymalnie czterech odbiorników
4MXM80A8 pozwala rozważyć cztery strefy o wyższym łącznym obciążeniu. Rozdział wydajności zależy od klas jednostek, jednoczesnego zapotrzebowania i temperatur. Dobór zacznij od bilansu, a następnie sprawdź tabelę zestawu.
70 m sumy rur i 25 m gałęzi
Większa dopuszczona suma pomaga przy rozłożonym planie czterech pomieszczeń. Każdy odbiornik nadal musi mieścić się w limicie 25 m swojej trasy. Do sumy wlicz także odcinki prowadzone poza bezpośrednią drogą między jednostkami.
2,40 kg R32 i próg 30 m
Napełnienie fabryczne obejmuje do 30 m całej instalacji. Przy większej sumie instrukcja wskazuje 20 g/m nadwyżki. Ostateczną ilość ustala się dla wybranego zestawu z uwzględnieniem jego ograniczeń.
9,6 kW nominalnego grzania
Wydajność grzewcza pozwala włączyć 4MXM80A8 do analizy ogrzewania czterech stref. Wymaga to charakterystyki zestawu w temperaturze projektowej i bilansu strat ciepła. Wskaźnik SCOP odnosi się do całego sezonu wybranej konfiguracji.
Efektywność, sterowanie i dobór odbiorników
Efektywność referencyjnego połączenia 4MXM80A8
SEER 7,78 / SCOP 4,62, A++/A++ — klasy 4 × 2,5 kW z tabeli kombinacji Daikin. Wskaźniki z tabeli Daikin dotyczą układu klas 4 × 2,5 kW z agregatem 4MXM80A8. Tabela podaje klasy odbiorników, dlatego nie przypisujemy tych wartości dowolnym pełnym modelom. Dla wybranych jednostek sprawdź ich właściwą kartę ErP i klimat SCOP.
Indywidualne nastawy w jednym trybie
Dla układu z maksymalnie 4 jednostkami temperaturę i działanie odbiorników ustawia się osobno. Wspólny obieg 4MXM80A8 pracuje jednak w chłodzeniu albo w ogrzewaniu. Jednoczesne żądanie przeciwnych trybów wymaga rozstrzygnięcia według instrukcji i ustawienia priorytetu.
Zgodność pełnych modeli jednostek
Agregat 4MXM80A2V1B8 współpracuje z wybranymi odbiornikami z rodzin Daikin, m.in. Perfera, Stylish, Emura, Comfora i jednostkami przypodłogowymi. Dopuszczenie konkretnej wersji, klasy i liczby urządzeń sprawdź w tabeli połączeń. Liczba 4 portów nie oznacza zgodności wszystkich urządzeń tej marki.
Nocne ograniczenie dźwięku
Tryb cichy nocny 4MXM80A8 wymaga ustawienia zgodnego z instrukcją instalatora i ogranicza wydajność chłodniczą. Nominalna moc akustyczna agregatu wynosi 61 dB(A) w chłodzeniu i 61 dB(A) w grzaniu. Nie jest to poziom dźwięku słyszany w dowolnej odległości.
Obieg i przygotowanie instalacji
Inwerter Swing i obieg R32
Sprężarka Swing reguluje pracę wspólnego obiegu w 4MXM80A8. Fabryczne napełnienie wynosi 2,40 kg R32; współczynnik GWP czynnika to 675. Nominalne 8,0 kW chłodzenia odnosi się do przekazywanego ciepła, natomiast pobór energii elektrycznej jest odrębnym parametrem zestawu.
Zakres pracy według pełnej wersji
Dla 4MXM80A2V1B8 instrukcja określa chłodzenie od -10°C do +50°C oraz ogrzewanie od -20°C do +24°C, dla temperatury zewnętrznej suchego termometru. Projekt ogrzewania wymaga charakterystyki osiągów przy temperaturze obliczeniowej.
Długość rur i napełnienie
4MXM80A8: suma rur do 70 m i jedna gałąź do 25 m, przy minimum 3 m na odbiornik. Fabryczny czynnik obejmuje do 30 m sumy tras. Nadwyżka wymaga dodatkowych 20 g/m według instrukcji; limity wysokości zależą od położenia agregatu.
Komfort wybierany razem z odbiornikiem
Dobierając odbiorniki do 4MXM80A8, sposób nawiewu, dostęp do aplikacji, pilot i filtry sprawdzaj przy jednostkach wewnętrznych. Agregat o nominalnej wydajności 8,0 kW stanowi część zewnętrzną; ta karta nie obejmuje zestawu urządzeń pokojowych ani montażu.
Dla kogo Daikin 4MXM80A8?
Daikin 4MXM80A8 warto rozważyć, gdy projekt zakłada 8,0 kW dla czterech jednostek wewnętrznych. Potrzeby użytkowników, położenie odbiorników i parametry zestawu powinny zostać ocenione razem.
Dla właścicieli planujących cały układ: Jeżeli cztery pomieszczenia mają większe wspólne zapotrzebowanie, sprawdź zgodne konfiguracje dla 8,0 kW. Model 4MXM80A8 łączy tę wydajność z czterema portami oraz limitem 70 m sumy rur.
Dla dobierających miejsce agregatu: W tym wariancie sprawdź stanowisko dla bryły 974 × 408 × 734 mm i masy 67 kg. Dopuszczone trasy 4MXM80A8 pomagają porównać możliwe położenia względem projektowanych stref.
Dla porównujących efektywność zestawów: Punktem odniesienia dla 4MXM80A8 jest klasy 4 × 2,5 kW z tabeli kombinacji Daikin. Zestawiaj SEER 7,78 i SCOP 4,62 z dokumentacją rzeczywiście wybranych odbiorników i tym samym klimatem grzewczym.
Dla użytkowników o różnym rytmie dnia: Układ 4MXM80A8 może obsłużyć od dwóch do 4 podłączonych urządzeń. Różne nastawy pokoi pomagają dopasować użytkowanie, ale aktywny obieg zachowuje wspólny tryb pracy.
Dla planujących także ogrzewanie: Nominalne 9,6 kW grzania w 4MXM80A8 porównaj z bilansem strat budynku. Granica pracy -20°C pomaga określić warunki otoczenia; wymaganą wydajność przy mrozie oceniaj dla konkretnego zestawu.
Dla modernizujących prowadzenie instalacji: Rozrysuj wszystkie gałęzie 4MXM80A8 przed doborem stanowiska. Limit 70 m łącznie, 25 m jednej trasy oraz próg 30 m bez uzupełnienia R32 dotyczą różnych warunków instalacji.
Konfiguracje i zastosowania 4MXM80A8
Poniższe przykłady pomagają zaplanować 4-portowy układ 4MXM80A8. W każdej sytuacji wykonanie i klasy odbiorników wybiera się po obliczeniu potrzeb pomieszczeń i sprawdzeniu tabel producenta.
Salon i trzy pokoje z większymi zyskami ciepła: Uwzględnij przeszklenia, nasłonecznienie i jednoczesną obecność domowników. Wydajność 8,0 kW jest wspólna dla wszystkich podłączonych jednostek.
Cztery gabinety lub strefy pracy: Dobierz jednostki do rzeczywistych obciążeń stanowisk i sprzętu. Agregat obsługuje maksymalnie cztery odbiorniki, z indywidualnymi nastawami temperatury.
Cztery pomieszczenia z rozłożonymi trasami: Suma rur do 70 m wymaga dokładnego zestawienia odcinków. Każdą gałąź sprawdź osobno względem 25 m i warunków wysokości.
Układ budowany etapami: Początek instalacji wymaga minimum dwóch zgodnych jednostek. Docelowe trzy lub cztery odbiorniki powinny być dobrane już podczas pierwszego etapu.
Wspólne ogrzewanie kilku stref: Sprawdź osiągi wybranej konfiguracji przy mrozie oraz zapotrzebowanie każdej strefy. Nominalne 9,6 kW nie określa stałej wydajności w całym zakresie pracy.
Stanowisko z wymaganiem dostępu serwisowego: Masa 67 kg i cztery gałęzie wymagają odpowiedniego posadowienia i dojścia do przyłączy. Nie zasłaniaj dostępu elementami wykończeniowymi ani zabudową ograniczającą powietrze.
Podsumowanie parametrów Daikin 4MXM80A8
Daikin 4MXM80A2V1B8 obsługuje maksymalnie 4 jednostki wewnętrzne, przy wymaganych co najmniej dwóch podłączonych odbiornikach. Nominalna wydajność wynosi 8,0 kW chłodzenia i 9,6 kW grzania. SEER 7,78 / SCOP 4,62, A++/A++ — klasy 4 × 2,5 kW z tabeli kombinacji Daikin. Wskaźniki z tabeli Daikin dotyczą układu klas 4 × 2,5 kW z agregatem 4MXM80A8. Tabela podaje klasy odbiorników, dlatego nie przypisujemy tych wartości dowolnym pełnym modelom. Dla wybranych jednostek sprawdź ich właściwą kartę ErP i klimat SCOP.
Obudowa: 974 × 408 × 734 mm, masa 67 kg. Moc akustyczna w chłodzeniu: 61 dB(A). Suma rur do 70 m i gałąź do 25 m. Fabryczne 2,40 kg R32 obejmuje 30 m łącznie; powyżej progu instrukcja przewiduje 20 g/m. Agregat powyżej odbiorników: do 15 m ODU–IDU i 7,5 m IDU–IDU. Agregat poniżej co najmniej jednego odbiornika: do 7,5 m ODU–IDU i 15 m IDU–IDU. Zakup dotyczy samego agregatu. Przy wyborze rozwiązania takiego jak klimatyzacja multisplit dla czterech stref dobór wszystkich odbiorników oprzyj na jednej dopuszczonej kombinacji.
FAQ — Daikin 4MXM80A8
Kiedy rozważyć 4MXM80A8 zamiast mniejszego czteroportowego agregatu?
Gdy bilans czterech stref i dane zgodnej kombinacji uzasadniają nominalne 8,0 kW chłodzenia. Dodatkowo ten model dopuszcza 70 m sumy rur. Sam większy metraż nie zastępuje obliczeń obciążenia.
Czy 70 m instalacji oznacza gałąź o długości 70 m?
Nie. Limit dotyczy sumy wszystkich gałęzi. Jedna trasa do jednostki może mieć do 25 m, z zachowaniem pozostałych wymagań montażowych.
Czy masa 67 kg jest taka sama jak innych dużych MXM?
Jest to wartość podana dla 4MXM80A8. Agregaty w podobnej obudowie mogą różnić się masą, liczbą portów i napełnieniem. Projekt mocowania należy oprzeć na danych tego modelu.
Jak rozumieć SEER i SCOP w karcie 4MXM80A8?
SEER 7,78 / SCOP 4,62, A++/A++ — klasy 4 × 2,5 kW z tabeli kombinacji Daikin. Wskaźniki z tabeli Daikin dotyczą układu klas 4 × 2,5 kW z agregatem 4MXM80A8. Tabela podaje klasy odbiorników, dlatego nie przypisujemy tych wartości dowolnym pełnym modelom. Dla wybranych jednostek sprawdź ich właściwą kartę ErP i klimat SCOP.
Czy cena samego agregatu 4MXM80A8 obejmuje urządzenia pokojowe?
Ta karta opisuje samą jednostkę zewnętrzną 4MXM80A2V1B8. Odbiorniki, ich sterowanie, akcesoria oraz montaż dobiera się osobno. Maksimum 4 jednostek informuje o możliwościach przyłączenia, a nie o liczbie urządzeń w komplecie.
Jak dobiera się zgodne jednostki do 4MXM80A8?
Należy sprawdzić pełne oznaczenie każdego odbiornika i dopuszczoną kombinację Daikin dla 4MXM80A2V1B8. Instalacja wymaga co najmniej dwóch jednostek i pozwala podłączyć maksymalnie 4. Sama zgodność marki lub suma oznaczeń kW nie wystarcza do zatwierdzenia połączenia.
Czy odbiorniki 4MXM80A8 mogą jednocześnie grzać i chłodzić?
Jednostki współpracujące z 4MXM80A8 mają osobne nastawy, lecz wspólny obieg pracuje w jednym trybie. Jednoczesne chłodzenie jednego pokoju i ogrzewanie drugiego nie jest funkcją tego układu multisplit.
Czy 61 dB(A) jest głośnością odczuwaną przy 4MXM80A8?
Wartość 61 dB(A) oznacza nominalną moc akustyczną w chłodzeniu. Ciśnienie akustyczne zależy m.in. od odległości, otoczenia i warunków pomiaru. Do oceny miejsca dla 4MXM80A8 użyj właściwej charakterystyki akustycznej oraz projektu stanowiska.
Kiedy 4MXM80A8 wymaga dodatkowej ilości R32?
Napełnienie fabryczne 2,40 kg obejmuje do 30 m sumy rur. Powyżej tej długości instrukcja przewiduje 20 g R32 na każdy metr nadwyżki. Układ nadal musi spełniać limit 70 m sumy, 25 m jednej gałęzi i wymagania wysokości.
Jak przygotować stanowisko pod 4MXM80A2V1B8?
Uwzględnij wymiary 974 × 408 × 734 mm, masę 67 kg, przepływ powietrza i dostęp do króćców. Zasilanie jest jednofazowe 220–240 V, 50 Hz. Odstępy, mocowanie, przewody i zabezpieczenia dobiera instalator według dokumentacji urządzenia i warunków miejsca.
