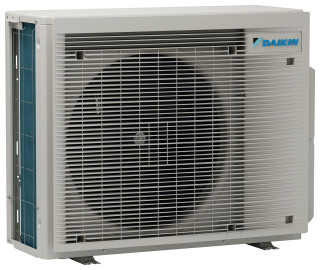

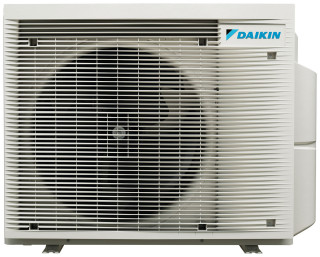

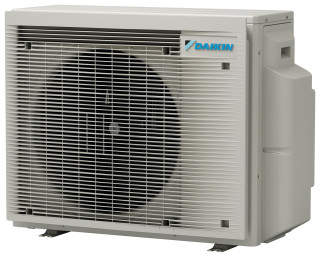

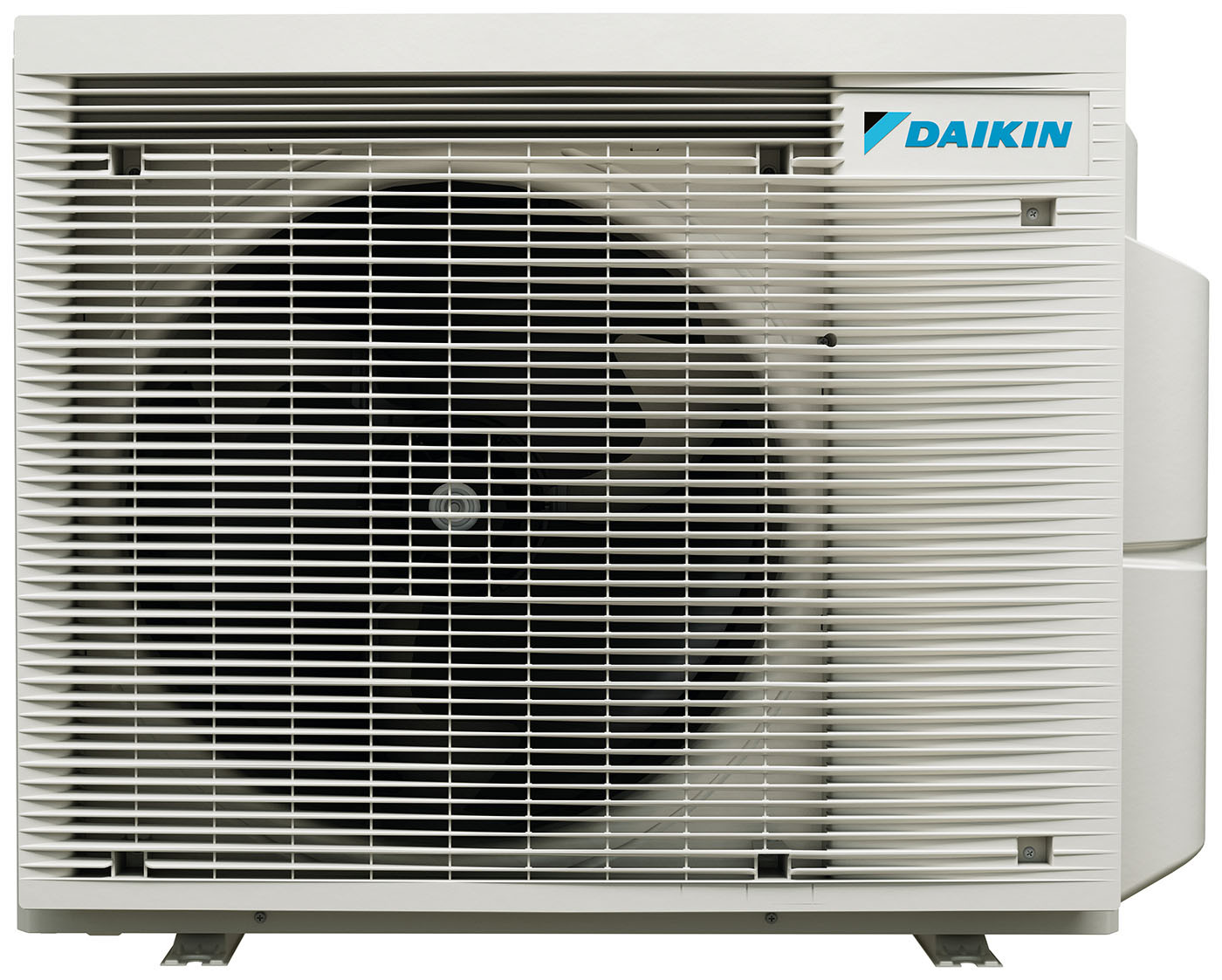

Daikin 5MXM90A2V1B8 – jednostka zewnętrzna multisplit 9,0 kW do 5 jednostek wewnętrznych
Daikin 5MXM90A8 — pięć przyłączy i 9,0 kW chłodzenia
Daikin 5MXM90A8, pełne oznaczenie 5MXM90A2V1B8, oferuje pięć przyłączy oraz nominalne 9,0 kW chłodzenia i 10,0 kW grzania. Jeden agregat może obsługiwać od dwóch do pięciu zgodnych jednostek wewnętrznych. To rozwiązanie do projektu wielu stref z jednym stanowiskiem zewnętrznym.
Pięć odbiorników pozwala rozdzielić nawiew na część dzienną i kilka pokoi, pięć gabinetów albo inne wyodrębnione strefy. W każdym przypadku trzeba sprawdzić ich jednoczesne zapotrzebowanie. Wydajność całego układu jest wspólna, przy osobnych nastawach temperatury oraz jednym trybie chłodzenia lub ogrzewania.
Największa w tym zestawieniu dopuszczona suma tras wynosi 75 m, a pojedyncza gałąź może mieć do 25 m. Obudowa 974 × 408 × 734 mm waży 68 kg. W projekcie pięciu stref ważne są także akustyka stanowiska, końcowe napełnienie R32 oraz zgodność pełnych oznaczeń wszystkich odbiorników. Przeglądając ofertę klimatyzacji Daikin, możesz dobrać wykonanie odbiorników do pięciu odmiennie użytkowanych stref.
-
Do 5 jednostek wewnętrznych
Minimum dwa podłączone odbiorniki w dopuszczonej kombinacji.
-
9,0 / 10,0 kW
Nominalna wydajność chłodzenia / grzania całego układu.
-
SEER 7,73 / SCOP 4,55
A++/A+ — referencja: klasy 5 × 2,5 kW z tabeli kombinacji Daikin.
-
75 m sumy rur
Do 25 m jednej gałęzi, minimum 3 m na odbiornik.
-
974 × 408 × 734 mm
Szerokość × głębokość × wysokość; masa 68 kg.
-
64 dB(A) mocy akustycznej
Nominalna wartość w chłodzeniu; warunki odsłuchu są odrębną kwestią.
Funkcje i wyposażenie Daikin 5MXM90A8
Wydajność i cechy konkretnego wariantu
Pięć portów, od dwóch do pięciu jednostek
5MXM90A8 umożliwia obsługę maksymalnie pięciu odbiorników, ale wymaga co najmniej dwóch od początku instalacji. Kolejne etapy należy oprzeć na dopuszczonej docelowej kombinacji, a nie tylko wolnych portach.
9,0 kW wspólnej wydajności chłodniczej
Pięć jednostek dzieli nominalną wydajność całego układu. Przy kilku strefach szczególnie ważne są jednoczesne obciążenia, zyski słoneczne oraz sposób użytkowania. Rzeczywisty rozdział odczytuje się z tabel właściwej konfiguracji.
75 m rur w rozłożonym planie
Limit całej instalacji wynosi 75 m, na jedną gałąź 25 m. Przy pięciu odbiornikach suma krótszych odcinków może być decydująca. Każdy odcinek ma też spełnić minimalne 3 m i warunki różnic wysokości.
Akustyka i posadowienie największej konfiguracji
Dla 5MXM90A8 producent podaje 64 dB(A) mocy akustycznej w chłodzeniu i grzaniu oraz masę 68 kg. Wspólne stanowisko dla pięciu stref powinno uwzględniać odległości od okien, odbicia dźwięku i wymagania mocowania.
Efektywność, sterowanie i dobór odbiorników
Efektywność referencyjnego połączenia 5MXM90A8
SEER 7,73 / SCOP 4,55, A++/A+ — klasy 5 × 2,5 kW z tabeli kombinacji Daikin. Wskaźniki z tabeli Daikin dotyczą układu klas 5 × 2,5 kW z agregatem 5MXM90A8. Tabela podaje klasy odbiorników, dlatego nie przypisujemy tych wartości dowolnym pełnym modelom. Dla wybranych jednostek sprawdź ich właściwą kartę ErP i klimat SCOP.
Indywidualne nastawy w jednym trybie
Dla układu z maksymalnie 5 jednostkami temperaturę i działanie odbiorników ustawia się osobno. Wspólny obieg 5MXM90A8 pracuje jednak w chłodzeniu albo w ogrzewaniu. Jednoczesne żądanie przeciwnych trybów wymaga rozstrzygnięcia według instrukcji i ustawienia priorytetu.
Zgodność pełnych modeli jednostek
Agregat 5MXM90A2V1B8 współpracuje z wybranymi odbiornikami z rodzin Daikin, m.in. Perfera, Stylish, Emura, Comfora i jednostkami przypodłogowymi. Dopuszczenie konkretnej wersji, klasy i liczby urządzeń sprawdź w tabeli połączeń. Liczba 5 portów nie oznacza zgodności wszystkich urządzeń tej marki.
Nocne ograniczenie dźwięku
Tryb cichy nocny 5MXM90A8 wymaga ustawienia zgodnego z instrukcją instalatora i ogranicza wydajność chłodniczą. Nominalna moc akustyczna agregatu wynosi 64 dB(A) w chłodzeniu i 64 dB(A) w grzaniu. Nie jest to poziom dźwięku słyszany w dowolnej odległości.
Obieg i przygotowanie instalacji
Inwerter Swing i obieg R32
Sprężarka Swing reguluje pracę wspólnego obiegu w 5MXM90A8. Fabryczne napełnienie wynosi 2,40 kg R32; współczynnik GWP czynnika to 675. Nominalne 9,0 kW chłodzenia odnosi się do przekazywanego ciepła, natomiast pobór energii elektrycznej jest odrębnym parametrem zestawu.
Zakres pracy według pełnej wersji
Dla 5MXM90A2V1B8 instrukcja określa chłodzenie od -10°C do +50°C oraz ogrzewanie od -20°C do +24°C, dla temperatury zewnętrznej suchego termometru. Projekt ogrzewania wymaga charakterystyki osiągów przy temperaturze obliczeniowej.
Długość rur i napełnienie
5MXM90A8: suma rur do 75 m i jedna gałąź do 25 m, przy minimum 3 m na odbiornik. Fabryczny czynnik obejmuje do 30 m sumy tras. Nadwyżka wymaga dodatkowych 20 g/m według instrukcji; limity wysokości zależą od położenia agregatu.
Komfort wybierany razem z odbiornikiem
Dobierając odbiorniki do 5MXM90A8, sposób nawiewu, dostęp do aplikacji, pilot i filtry sprawdzaj przy jednostkach wewnętrznych. Agregat o nominalnej wydajności 9,0 kW stanowi część zewnętrzną; ta karta nie obejmuje zestawu urządzeń pokojowych ani montażu.
Dla kogo Daikin 5MXM90A8?
Daikin 5MXM90A8 warto rozważyć, gdy projekt zakłada pięć przyłączy i 9,0 kW chłodzenia. Potrzeby użytkowników, położenie odbiorników i parametry zestawu powinny zostać ocenione razem.
Dla właścicieli planujących cały układ: Projekt pięciu stref wymaga porównania nasłonecznienia, godzin użytkowania i potrzeb każdego pokoju. 5MXM90A8 daje pięć przyłączy i nominalne 9,0 kW dla całego układu, rozdzielane zgodnie z rzeczywistą pracą.
Dla dobierających miejsce agregatu: W tym wariancie sprawdź stanowisko dla bryły 974 × 408 × 734 mm i masy 68 kg. Dopuszczone trasy 5MXM90A8 pomagają porównać możliwe położenia względem projektowanych stref.
Dla porównujących efektywność zestawów: Punktem odniesienia dla 5MXM90A8 jest klasy 5 × 2,5 kW z tabeli kombinacji Daikin. Zestawiaj SEER 7,73 i SCOP 4,55 z dokumentacją rzeczywiście wybranych odbiorników i tym samym klimatem grzewczym.
Dla użytkowników o różnym rytmie dnia: Układ 5MXM90A8 może obsłużyć od dwóch do 5 podłączonych urządzeń. Różne nastawy pokoi pomagają dopasować użytkowanie, ale aktywny obieg zachowuje wspólny tryb pracy.
Dla planujących także ogrzewanie: Nominalne 10,0 kW grzania w 5MXM90A8 porównaj z bilansem strat budynku. Granica pracy -20°C pomaga określić warunki otoczenia; wymaganą wydajność przy mrozie oceniaj dla konkretnego zestawu.
Dla modernizujących prowadzenie instalacji: Rozrysuj wszystkie gałęzie 5MXM90A8 przed doborem stanowiska. Limit 75 m łącznie, 25 m jednej trasy oraz próg 30 m bez uzupełnienia R32 dotyczą różnych warunków instalacji.
Konfiguracje i zastosowania 5MXM90A8
Poniższe przykłady pomagają zaplanować 5-portowy układ 5MXM90A8. W każdej sytuacji wykonanie i klasy odbiorników wybiera się po obliczeniu potrzeb pomieszczeń i sprawdzeniu tabel producenta.
Część dzienna i cztery pokoje: Zsumuj obciążenia stref przy realistycznym scenariuszu jednoczesnej pracy. Pięć przyłączy zapewnia pięć punktów nawiewu, współdzielących nominalne 9,0 kW.
Pięć gabinetów z indywidualnymi nastawami: Sprawdź zyski ciepła od ludzi i urządzeń. Odbiorniki można regulować osobno, lecz równoczesna praca odbywa się we wspólnym trybie chłodzenia albo grzania.
Rozbudowa instalacji w kilku etapach: Początkowe minimum to dwa zgodne odbiorniki. Zaplanuj pełny zestaw do pięciu jednostek, przyszłe gałęzie i warunki końcowego napełnienia.
Rozległa sieć pięciu tras: Zestaw wszystkie odcinki rur, aby spełnić limit 75 m sumy i 25 m na gałąź. Suma odcinków obejmuje także obejścia i prowadzenie przez piony instalacyjne.
Jedno stanowisko agregatu dla wielu pomieszczeń: Dobierz fundament lub wspornik do masy 68 kg i zachowaj przestrzeń serwisową. Akustykę oceniaj dla agregatu o mocy akustycznej 64 dB(A).
Chłodzenie i ogrzewanie pięciu stref: Nominalne grzanie 10,0 kW zestaw ze stratami ciepła obsługiwanej części budynku. Przy niskich temperaturach korzystaj z danych konkretnego zestawu i uwzględnij odszranianie.
Podsumowanie parametrów Daikin 5MXM90A8
Daikin 5MXM90A2V1B8 obsługuje maksymalnie 5 jednostek wewnętrznych, przy wymaganych co najmniej dwóch podłączonych odbiornikach. Nominalna wydajność wynosi 9,0 kW chłodzenia i 10,0 kW grzania. SEER 7,73 / SCOP 4,55, A++/A+ — klasy 5 × 2,5 kW z tabeli kombinacji Daikin. Wskaźniki z tabeli Daikin dotyczą układu klas 5 × 2,5 kW z agregatem 5MXM90A8. Tabela podaje klasy odbiorników, dlatego nie przypisujemy tych wartości dowolnym pełnym modelom. Dla wybranych jednostek sprawdź ich właściwą kartę ErP i klimat SCOP.
Obudowa: 974 × 408 × 734 mm, masa 68 kg. Moc akustyczna w chłodzeniu: 64 dB(A). Suma rur do 75 m i gałąź do 25 m. Fabryczne 2,40 kg R32 obejmuje 30 m łącznie; powyżej progu instrukcja przewiduje 20 g/m. Agregat powyżej odbiorników: do 15 m ODU–IDU i 7,5 m IDU–IDU. Agregat poniżej co najmniej jednego odbiornika: do 7,5 m ODU–IDU i 15 m IDU–IDU. Zakup dotyczy samego agregatu.
FAQ — Daikin 5MXM90A8
Czy 5MXM90A8 musi od razu obsługiwać pięć pomieszczeń?
Można podłączyć od dwóch do pięciu zgodnych jednostek wewnętrznych. Początkową i docelową konfigurację trzeba zatwierdzić według tabel Daikin, wraz z wymaganiami instalacji.
Czy pięć jednostek po 2,5 kW daje 12,5 kW chłodzenia?
To suma klas odbiorników, która nie jest wydajnością całego obiegu. Dla referencyjnego wiersza 2,5 + 2,5 + 2,5 + 2,5 + 2,5 kW tabela podaje nominalne 9,0 kW chłodzenia, rozdzielane między strefy.
Co sprawdzić przy pięciu gałęziach instalacji?
Łączną długość do 75 m, każdą gałąź do 25 m i minimum 3 m, różnice wysokości oraz zgodność jednostek. Fabryczne 2,40 kg R32 obejmuje do 30 m sumy rur; dalej napełnienie ustala się według instrukcji.
Jak rozumieć SEER i SCOP w karcie 5MXM90A8?
SEER 7,73 / SCOP 4,55, A++/A+ — klasy 5 × 2,5 kW z tabeli kombinacji Daikin. Wskaźniki z tabeli Daikin dotyczą układu klas 5 × 2,5 kW z agregatem 5MXM90A8. Tabela podaje klasy odbiorników, dlatego nie przypisujemy tych wartości dowolnym pełnym modelom. Dla wybranych jednostek sprawdź ich właściwą kartę ErP i klimat SCOP.
Czy cena samego agregatu 5MXM90A8 obejmuje urządzenia pokojowe?
Ta karta opisuje samą jednostkę zewnętrzną 5MXM90A2V1B8. Odbiorniki, ich sterowanie, akcesoria oraz montaż dobiera się osobno. Maksimum 5 jednostek informuje o możliwościach przyłączenia, a nie o liczbie urządzeń w komplecie.
Jak dobiera się zgodne jednostki do 5MXM90A8?
Należy sprawdzić pełne oznaczenie każdego odbiornika i dopuszczoną kombinację Daikin dla 5MXM90A2V1B8. Instalacja wymaga co najmniej dwóch jednostek i pozwala podłączyć maksymalnie 5. Sama zgodność marki lub suma oznaczeń kW nie wystarcza do zatwierdzenia połączenia.
Czy odbiorniki 5MXM90A8 mogą jednocześnie grzać i chłodzić?
Jednostki współpracujące z 5MXM90A8 mają osobne nastawy, lecz wspólny obieg pracuje w jednym trybie. Jednoczesne chłodzenie jednego pokoju i ogrzewanie drugiego nie jest funkcją tego układu multisplit.
Czy 64 dB(A) jest głośnością odczuwaną przy 5MXM90A8?
Wartość 64 dB(A) oznacza nominalną moc akustyczną w chłodzeniu. Ciśnienie akustyczne zależy m.in. od odległości, otoczenia i warunków pomiaru. Do oceny miejsca dla 5MXM90A8 użyj właściwej charakterystyki akustycznej oraz projektu stanowiska.
Kiedy 5MXM90A8 wymaga dodatkowej ilości R32?
Napełnienie fabryczne 2,40 kg obejmuje do 30 m sumy rur. Powyżej tej długości instrukcja przewiduje 20 g R32 na każdy metr nadwyżki. Układ nadal musi spełniać limit 75 m sumy, 25 m jednej gałęzi i wymagania wysokości.
Jak przygotować stanowisko pod 5MXM90A2V1B8?
Uwzględnij wymiary 974 × 408 × 734 mm, masę 68 kg, przepływ powietrza i dostęp do króćców. Zasilanie jest jednofazowe 220–240 V, 50 Hz. Odstępy, mocowanie, przewody i zabezpieczenia dobiera instalator według dokumentacji urządzenia i warunków miejsca.
