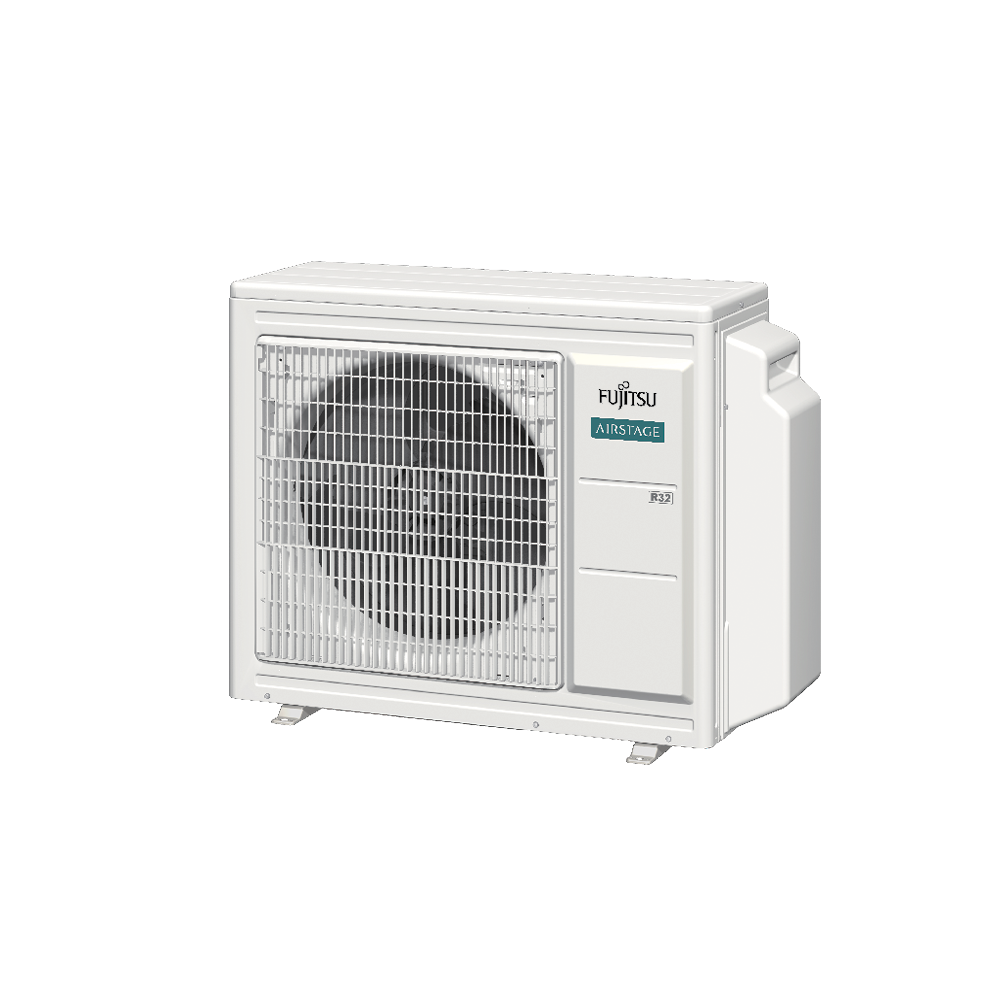

Fujitsu AOEG24KBCA3 – jednostka zewnętrzna multisplit 6,8 kW do 3 jednostek wewnętrznych
Fujitsu AOEG24KBCA3 — 6,8 kW chłodzenia w konfiguracji do trzech stref
Fujitsu AOEG24KBCA3 jest agregatem do dwóch lub trzech jednostek wewnętrznych o nominalnej wydajności 6,8 kW w chłodzeniu i 8,0 kW w ogrzewaniu. Umożliwia dobór kilku punktów nawiewu do jednego urządzenia zewnętrznego, gdy wspólne obciążenie odpowiada osiągom zatwierdzonego zestawu.
Wersja 24 zachowuje wymiary 820 × 315 × 716 mm i masę 46 kg znane z AOEG18KBCA3, ale oferuje większą moc nominalną. Limit instalacji pozostaje taki sam: 50 m sumy i 25 m do jednej jednostki. Podobny korpus nie oznacza identycznych osiągów ani akustyki.
-
Do 3 jednostek
od 2 do 3 podłączonych jednostek.
-
6,8 / 8 kW
Nominalne chłodzenie / grzanie.
-
DC Twin Rotary
Sprężarka inwerterowa, obieg R32.
-
50 m sumy rur
Do 25 m gałęzi.
-
820 × 315 × 716 mm
Szer. × gł. × wys., masa 46 kg.
-
61 dB(A)
Moc akustyczna w chłodzeniu.
Funkcje i wyposażenie Fujitsu AOEG24KBCA3
Cechy tego wariantu
Większa wydajność przy trzech portach
AOEG24KBCA3 ma 6,8 kW nominalnego chłodzenia wobec 5,4 kW wersji 18. W obu przypadkach maksimum to trzy jednostki, jednak dobór do obciążenia wnętrz opiera się na innych osiągach.
Zakresy mocy dla tego oznaczenia
W tabeli podano 1,8–8,5 kW chłodzenia oraz 2,0–9,2 kW ogrzewania. Górne granice zakresu nie zastępują wartości nominalnych i nie opisują gwarantowanej pracy w każdej temperaturze.
Takie same wymiary, odmienne parametry
Korpus 820 × 315 × 716 mm i masa 46 kg pozwalają porównać stanowisko montażu z mniejszym KBCA3. Dla tego agregatu moc akustyczna wynosi jednak 61 dB(A) w chłodzeniu i 67 dB(A) w grzaniu.
Planowanie rozgałęzionej instalacji
Każdą z dopuszczonych gałęzi do 25 m należy rozpatrywać w ramach sumy 50 m. Trzy maksymalne odcinki po 25 m przekroczyłyby możliwości tego urządzenia.
Wydajność i sposób pracy
Efektywność właściwego połączenia
Wartości SEER 8,5, SCOP 4,6 i klasy A+++ / A++ dotyczą konfiguracji AOEG24KBCA3 + ASEH07KMCG + 2 × ASEH09KMCG. SCOP odnosi się do klimatu umiarkowanego (Average). Inne połączenia mogą osiągać odmienne wyniki; dla wybranego zestawu należy sprawdzić właściwą kartę ErP.
Nastawy stref i wspólny tryb
Wydajność AOEG24KBCA3 jest współdzielona przez podłączone odbiorniki. Regulacja temperatury w poszczególnych strefach odbywa się przy wspólnym chłodzeniu albo ogrzewaniu.
Sprężarka DC Twin Rotary i R32
AOEG24KBCA3 ma sprężarkę DC Twin Rotary z regulacją inwerterową i obieg R32. Regulacja dopasowuje pracę układu do warunków oraz zapotrzebowania. Nominalne 6,8 kW jest wydajnością chłodniczą, a nie poborem energii elektrycznej.
Temperatury pracy na zewnątrz
AOEG24KBCA3 pracuje w chłodzeniu od −10°C do +46°C, a w grzaniu od −15°C do +24°C. Granica dopuszczonej temperatury nie gwarantuje nominalnych 8 kW przy mrozie; do ogrzewania należy sprawdzić charakterystykę zestawu.
Instalacja i wyposażenie układu
Czynnik dla wyznaczonej długości
Fabryczne 1,8 kg R32 obejmuje do 30 m sumy rur. Powyżej 30 m wymagane jest 20 g/m nadwyżki; przy 50 m daje to 400 g dodatkowego czynnika.
Wysokości i dostęp do urządzenia
Maksymalne przewyższenie agregat–jednostka wewnętrzna wynosi 15 m, a różnica poziomów między odbiornikami 10 m. Stanowisko dla AOEG24KBCA3, o wymiarach 820 × 315 × 716 mm i masie 46 kg, powinno zapewniać odpowiednie mocowanie, wentylację, odpływ wody i dostęp serwisowy. Planując montaż układu klimatyzacji z AOEG24KBCA3, uwzględnij trzy możliwe gałęzie, masę 46 kg oraz dopełnienie R32 po przekroczeniu 30 m łącznej długości.
Akustyka agregatu i otoczenie
Moc akustyczna AOEG24KBCA3 to 61 dB(A) w chłodzeniu oraz 67 dB(A) w grzaniu. Nie jest to ciśnienie akustyczne przy oknie. Lokalizacja powinna uwzględniać odległości od odbiorców, odbicia dźwięku i przenoszenie drgań.
Dobór odbiorników i zakres oferty
Do AOEG24KBCA3 wybiera się pełne modele i wielkości zgodnie z tabelami Fujitsu. Jednostki ścienne, kasetowe, kanałowe lub przypodłogowe muszą mieć dopuszczone połączenie. Wi-Fi, pilot, filtracja oraz nawiew zależą od odbiorników; oferta samego agregatu nie obejmuje jednostek pokojowych ani montażu.
Dla kogo AOEG24KBCA3?
AOEG24KBCA3 można rozważyć przy dwóch lub trzech strefach, które wymagają większej wspólnej wydajności niż oferuje AOEG18KBCA3, bez przechodzenia na korpus 884 mm.
Trzy strefy o większym obciążeniu: 6,8 kW nominalnego chłodzenia trzeba porównać z łącznymi potrzebami, w tym nasłonecznieniem i zyskami od wyposażenia.
Dobór ogrzewania przejściowego: Nominalne 8,0 kW grzania stanowi punkt odniesienia; projekt ogrzewania wymaga danych dla temperatur obliczeniowych.
Ocena gabarytów i miejsca: Przy 820 × 315 × 716 mm i 46 kg sprawdź nie tylko miejsce korpusu, lecz także wymagane odstępy i dostęp do obsługi.
Dobór do potrzeb całego układu: Nominalne 6,8 kW zestaw z obciążeniem pomieszczeń oraz osiągami zatwierdzonej kombinacji.
Sprawdzenie przebiegu rur: 50 m sumy i 25 m jednej trasy są odrębnymi ograniczeniami.
Analiza funkcji ogrzewania: 8 kW nominalnego grzania nie zastępuje charakterystyki wydajności przy niskich temperaturach i obliczenia strat ciepła.
Zastosowania i konfiguracje AOEG24KBCA3
W zastosowaniach AOEG24KBCA3 ważne są właściwe wielkości jednostek pokojowych, sumaryczne obciążenie i możliwość poprowadzenia rur w granicach 50/25 m.
Większa strefa dzienna i dwa pokoje: Dopuszczone odbiorniki mogą mieć różne wielkości, jeśli ich pełna kombinacja występuje w tabeli.
Trzy pomieszczenia usługowe: W projekcie uwzględnia się wspólną pracę odbiorników oraz obciążenie od ludzi i urządzeń.
Jeden punkt na zewnątrz: Od dwóch do 3 dopuszczonych odbiorników współpracuje z agregatem AOEG24KBCA3.
Różne formy nawiewu: Ścienną jednostkę lub inny dopuszczony typ dobiera się do wnętrza, a pełną kombinację sprawdza dla AOEG24KBCA3.
Osobne korzystanie z pomieszczeń: Wydajność AOEG24KBCA3 jest współdzielona przez podłączone odbiorniki. Regulacja temperatury w poszczególnych strefach odbywa się przy wspólnym chłodzeniu albo ogrzewaniu.
Trasy między kondygnacjami: Dopuszczone 15 m agregat–odbiornik i 10 m między odbiornikami sprawdza się równocześnie z długościami gałęzi.
Podsumowanie specyfikacji AOEG24KBCA3
Fujitsu AOEG24KBCA3: od 2 do 3 podłączonych jednostek, nominalnie 6,8 kW chłodzenia / 8 kW grzania. SEER 8,5 / SCOP 4,6; A+++ / A++ — układ referencyjny. Referencja: ASEH07KMCG + 2 × ASEH09KMCG, klimat umiarkowany dla SCOP.
Wymiary 820 × 315 × 716 mm, masa 46 kg i moc akustyczna chłodzenia 61 dB(A). Rury: do 50 m łącznie i 25 m jednej gałęzi. Fabryczne 1,8 kg R32 obejmuje do 30 m sumy rur. Powyżej 30 m wymagane jest 20 g/m nadwyżki; przy 50 m daje to 400 g dodatkowego czynnika. Oferta obejmuje sam agregat, bez jednostek pokojowych i montażu.
Pytania i odpowiedzi o AOEG24KBCA3
Czy AOEG24KBCA3 ma większą obudowę niż AOEG18KBCA3?
Nie. Oba modele mają korpus 820 × 315 × 716 mm i masę 46 kg. AOEG24KBCA3 zapewnia natomiast nominalnie 6,8/8,0 kW zamiast 5,4/6,8 kW i ma inne wartości akustyczne.
Czy 8,5 kW jest mocą nominalną chłodzenia AOEG24KBCA3?
Nie. Nominalna wydajność chłodnicza to 6,8 kW. Wartość 8,5 kW jest górną granicą zakresu podanego w tabeli; jej osiągnięcie zależy od warunków i kombinacji jednostek.
Kiedy trzeba dopełnić czynnik w AOEG24KBCA3?
Fabryczne 1,80 kg R32 obejmuje do 30 m łącznej długości instalacji. Dłuższy układ wymaga 20 g/m nadwyżki, do maksymalnej sumy 50 m. Przy pełnych 50 m dodatkowe napełnienie wynosi 400 g.
Czy AOEG24KBCA3 można zainstalować z jednym odbiornikiem?
Nie. Dla tej rodziny wymagane są co najmniej dwie podłączone jednostki, a maksimum dla AOEG24KBCA3 wynosi 3. Użytkowanie jednej jednostki w kompletnym układzie nie oznacza dopuszczenia montażu tylko jednego odbiornika.
Czy AOEG24KBCA3 zawiera Wi-Fi i piloty?
Ta karta dotyczy samego agregatu. Sterowanie Wi-Fi, piloty, filtry i sposób nawiewu wynikają z wybranych jednostek wewnętrznych oraz ich wyposażenia. Nie są osobnym potwierdzonym wyposażeniem AOEG24KBCA3. Odbiorniki i montaż dobiera się oddzielnie.
Czy AOEG24KBCA3 może równocześnie chłodzić i grzać różne pokoje?
Wydajność AOEG24KBCA3 jest współdzielona przez podłączone odbiorniki. Regulacja temperatury w poszczególnych strefach odbywa się przy wspólnym chłodzeniu albo ogrzewaniu.
Czy SEER 8,5 i SCOP 4,6 dotyczą każdej kombinacji?
Wartości SEER 8,5, SCOP 4,6 i klasy A+++ / A++ dotyczą konfiguracji AOEG24KBCA3 + ASEH07KMCG + 2 × ASEH09KMCG. SCOP odnosi się do klimatu umiarkowanego (Average). Inne połączenia mogą osiągać odmienne wyniki; dla wybranego zestawu należy sprawdzić właściwą kartę ErP.
