Agreagat

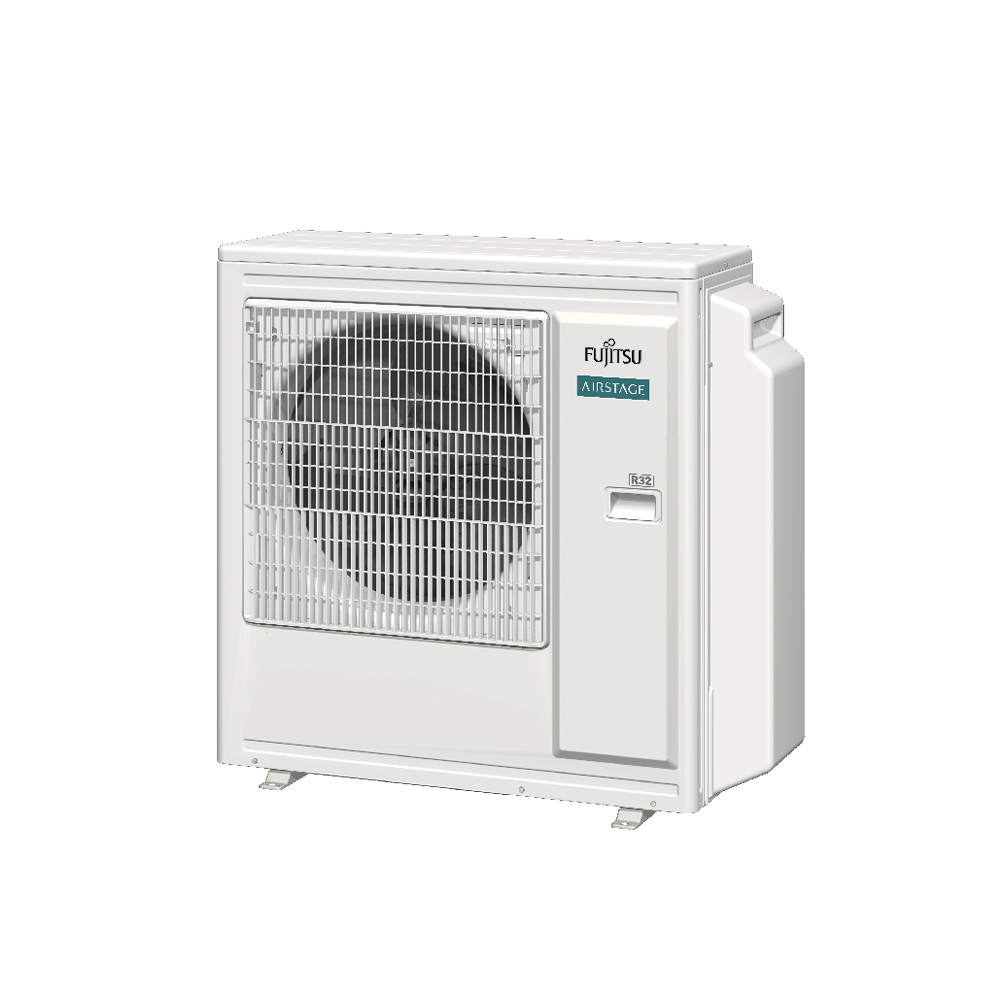

Fujitsu AOEG30KBTA4 – jednostka zewnętrzna multisplit 8 kW do 4 jednostek wewnętrznych
Fujitsu AOEG30KBTA4 — 8,0 kW i do czterech jednostek wewnętrznych
Fujitsu AOEG30KBTA4 przewidziano do podłączenia od dwóch do czterech kompatybilnych jednostek wewnętrznych. Oferuje nominalnie 8,0 kW chłodzenia i 9,6 kW grzania. Cztery przyłącza umożliwiają rozplanowanie nawiewu w czterech strefach, przy jednym wspólnym agregacie.
Model 30 ma wyższy korpus: 884 mm, przy szerokości 820 mm, głębokości 315 mm i masie 55 kg. Tabela podaje do 70 m sumy rur oraz 25 m pojedynczej gałęzi. Dla połączeń z jednostkami przypodłogowymi producent zastrzega odrębne warunki długości instalacji; ogólnych limitów nie należy stosować do nich automatycznie.
-
Do 4 jednostek
od 2 do 4 podłączonych jednostek.
-
8 / 9,6 kW
Nominalne chłodzenie / grzanie.
-
DC Twin Rotary
Sprężarka inwerterowa, obieg R32.
-
70 m sumy rur
Do 25 m gałęzi. Warunki dla konsol sprawdź osobno.
-
820 × 315 × 884 mm
Szer. × gł. × wys., masa 55 kg.
-
63 dB(A)
Moc akustyczna w chłodzeniu.
Funkcje i wyposażenie Fujitsu AOEG30KBTA4
Cechy tego wariantu
Cztery przyłącza zamiast trzech
Maksymalna liczba jednostek dla AOEG30KBTA4 wynosi cztery. Instalacja może obejmować także dwa lub trzy zatwierdzone odbiorniki; w każdym przypadku potrzebna jest właściwa tabela połączenia.
Większy korpus i 55 kg masy
Wysokość 884 mm wyróżnia ten agregat względem KBCA3 o wysokości 716 mm. Podłoże lub konstrukcja wsporcza musi uwzględniać masę, drgania, wentylację oraz dostęp do przyłączy.
Instalacja do 70 m z warunkiem dla konsol
Katalogowe maksimum to 70 m sumy gałęzi i 25 m na odbiornik. Przypis producenta wyłącza bezwarunkowe stosowanie tych wartości do jednostek przypodłogowych; wymagany jest dobór limitów konkretnej konfiguracji.
Napełnienie obejmujące 40 m sumy
Fabryczne 2,20 kg R32 obejmuje 40 m łącznej długości. Dalsze metry wymagają 20 g/m nadwyżki; przy dopuszczonym układzie 70 m daje to 600 g dodatkowego czynnika.
Wydajność i sposób pracy
Efektywność właściwego połączenia
Wartości SEER 8,5, SCOP 4,6 i klasy A+++ / A++ dotyczą konfiguracji AOEG30KBTA4 + 4 × ASEH07KMCG. SCOP odnosi się do klimatu umiarkowanego (Average). Inne połączenia mogą osiągać odmienne wyniki; dla wybranego zestawu należy sprawdzić właściwą kartę ErP.
Nastawy stref i wspólny tryb
Cztery porty AOEG30KBTA4 obsługują jeden układ multisplit. Jednostki mają osobne nastawy, lecz nie mogą żądać równoczesnego ogrzewania i chłodzenia w różnych pomieszczeniach.
Sprężarka DC Twin Rotary i R32
AOEG30KBTA4 ma sprężarkę DC Twin Rotary z regulacją inwerterową i obieg R32. Regulacja dopasowuje pracę układu do warunków oraz zapotrzebowania. Nominalne 8 kW jest wydajnością chłodniczą, a nie poborem energii elektrycznej.
Temperatury pracy na zewnątrz
AOEG30KBTA4 pracuje w chłodzeniu od −10°C do +46°C, a w grzaniu od −15°C do +24°C. Granica dopuszczonej temperatury nie gwarantuje nominalnych 9,6 kW przy mrozie; do ogrzewania należy sprawdzić charakterystykę zestawu.
Instalacja i wyposażenie układu
Czynnik dla wyznaczonej długości
Fabryczne 2,2 kg R32 obejmuje do 40 m sumy rur. Powyżej 40 m wymagane jest 20 g/m nadwyżki; przy 70 m daje to 600 g dodatkowego czynnika. Limity 70/25 m wymagają osobnej weryfikacji przy jednostkach przypodłogowych; producent zastrzega dla nich odrębne warunki instalacji.
Wysokości i dostęp do urządzenia
Maksymalne przewyższenie agregat–jednostka wewnętrzna wynosi 15 m, a różnica poziomów między odbiornikami 10 m. Stanowisko dla AOEG30KBTA4, o wymiarach 820 × 315 × 884 mm i masie 55 kg, powinno zapewniać odpowiednie mocowanie, wentylację, odpływ wody i dostęp serwisowy.
Akustyka agregatu i otoczenie
Moc akustyczna AOEG30KBTA4 to 63 dB(A) w chłodzeniu oraz 66 dB(A) w grzaniu. Nie jest to ciśnienie akustyczne przy oknie. Lokalizacja powinna uwzględniać odległości od odbiorców, odbicia dźwięku i przenoszenie drgań.
Dobór odbiorników i zakres oferty
Do AOEG30KBTA4 wybiera się pełne modele i wielkości zgodnie z tabelami Fujitsu. Jednostki ścienne, kasetowe, kanałowe lub przypodłogowe muszą mieć dopuszczone połączenie. Wi-Fi, pilot, filtracja oraz nawiew zależą od odbiorników; oferta samego agregatu nie obejmuje jednostek pokojowych ani montażu.
Dla kogo AOEG30KBTA4?
AOEG30KBTA4 odpowiada projektom z maksymalnie czterema odbiornikami oraz wydajnością nominalną 8,0 kW. Liczbę stref należy rozpatrywać razem z ich jednoczesnym zapotrzebowaniem.
Cztery niezależne punkty nawiewu: Cztery zgodne jednostki mogą mieć własne nastawy przy wspólnym trybie pracy agregatu.
Rozłożone w budynku odbiorniki: 70 m katalogowej sumy umożliwia analizę dłuższych tras, z warunkami dla konkretnych typów jednostek.
Ocena gabarytów i miejsca: Przy 820 × 315 × 884 mm i 55 kg sprawdź nie tylko miejsce korpusu, lecz także wymagane odstępy i dostęp do obsługi.
Dobór do potrzeb całego układu: Nominalne 8 kW zestaw z obciążeniem pomieszczeń oraz osiągami zatwierdzonej kombinacji.
Sprawdzenie przebiegu rur: 70 m sumy i 25 m jednej trasy są odrębnymi ograniczeniami. Limity 70/25 m wymagają osobnej weryfikacji przy jednostkach przypodłogowych; producent zastrzega dla nich odrębne warunki instalacji.
Analiza funkcji ogrzewania: 9,6 kW nominalnego grzania nie zastępuje charakterystyki wydajności przy niskich temperaturach i obliczenia strat ciepła.
Zastosowania i konfiguracje AOEG30KBTA4
W konfiguracji czterostrefowej AOEG30KBTA4 nie przydziela po 8,0 kW każdemu pomieszczeniu. Osiągi całego połączenia trzeba sprawdzić dla wybranych jednostek i warunków użytkowania.
Mieszkanie z czterema obsługiwanymi strefami: Jeden agregat obsługuje rozdzielone punkty nawiewu, jeśli projekt spełnia warunki kombinacji i wydajności.
Zespół gabinetów: Warto sprawdzić jednoczesne obciążenie oraz lokalizację wyższego, 55-kilogramowego urządzenia.
Jeden punkt na zewnątrz: Od dwóch do 4 dopuszczonych odbiorników współpracuje z agregatem AOEG30KBTA4.
Różne formy nawiewu: Ścienną jednostkę lub inny dopuszczony typ dobiera się do wnętrza, a pełną kombinację sprawdza dla AOEG30KBTA4.
Osobne korzystanie z pomieszczeń: Cztery porty AOEG30KBTA4 obsługują jeden układ multisplit. Jednostki mają osobne nastawy, lecz nie mogą żądać równoczesnego ogrzewania i chłodzenia w różnych pomieszczeniach.
Trasy między kondygnacjami: Dopuszczone 15 m agregat–odbiornik i 10 m między odbiornikami sprawdza się równocześnie z długościami gałęzi. Limity 70/25 m wymagają osobnej weryfikacji przy jednostkach przypodłogowych; producent zastrzega dla nich odrębne warunki instalacji.
Podsumowanie specyfikacji AOEG30KBTA4
Fujitsu AOEG30KBTA4: od 2 do 4 podłączonych jednostek, nominalnie 8 kW chłodzenia / 9,6 kW grzania. SEER 8,5 / SCOP 4,6; A+++ / A++ — układ referencyjny. Referencja: 4 × ASEH07KMCG, klimat umiarkowany dla SCOP.
Wymiary 820 × 315 × 884 mm, masa 55 kg i moc akustyczna chłodzenia 63 dB(A). Rury: do 70 m łącznie i 25 m jednej gałęzi. Limity 70/25 m wymagają osobnej weryfikacji przy jednostkach przypodłogowych; producent zastrzega dla nich odrębne warunki instalacji. Fabryczne 2,2 kg R32 obejmuje do 40 m sumy rur. Powyżej 40 m wymagane jest 20 g/m nadwyżki; przy 70 m daje to 600 g dodatkowego czynnika. Oferta obejmuje sam agregat, bez jednostek pokojowych i montażu.
Porównując agregaty zewnętrzne do układów multisplit, sprawdź cztery porty AOEG30KBTA4, nominalną moc 8,0 kW i warunki prowadzenia rur. Parametry większej obudowy nie zastępują doboru całej kombinacji.
Pytania i odpowiedzi o AOEG30KBTA4
Ile jednostek obsługuje AOEG30KBTA4?
Od dwóch do czterech kompatybilnych jednostek wewnętrznych. Maksimum wynosi cztery, zgodnie z aktualnym cennikiem i tabelami modelowymi; nie trzy jak na starszym zestawieniu.
Czy 70/25 m dotyczy także jednostek przypodłogowych?
Nie można tak założyć. Katalog wyraźnie zastrzega, że te długości nie obowiązują bezwarunkowo przy podłączeniu jednostek przypodłogowych. Dla takiej konfiguracji instalator musi zastosować odpowiednie limity instrukcji, zanim wyznaczy trasy.
Czy AOEG30KBTA4 można rozszerzyć do pięciu jednostek?
Nie. Ma cztery przyłącza i dopuszcza maksymalnie cztery odbiorniki. Pięć jednostek wymaga innego agregatu, na przykład AOEG36KBTA5, oraz zweryfikowanego połączenia.
Czy AOEG30KBTA4 można zainstalować z jednym odbiornikiem?
Nie. Dla tej rodziny wymagane są co najmniej dwie podłączone jednostki, a maksimum dla AOEG30KBTA4 wynosi 4. Użytkowanie jednej jednostki w kompletnym układzie nie oznacza dopuszczenia montażu tylko jednego odbiornika.
Czy AOEG30KBTA4 zawiera Wi-Fi i piloty?
Ta karta dotyczy samego agregatu. Sterowanie Wi-Fi, piloty, filtry i sposób nawiewu wynikają z wybranych jednostek wewnętrznych oraz ich wyposażenia. Nie są osobnym potwierdzonym wyposażeniem AOEG30KBTA4. Odbiorniki i montaż dobiera się oddzielnie.
Czy AOEG30KBTA4 może równocześnie chłodzić i grzać różne pokoje?
Cztery porty AOEG30KBTA4 obsługują jeden układ multisplit. Jednostki mają osobne nastawy, lecz nie mogą żądać równoczesnego ogrzewania i chłodzenia w różnych pomieszczeniach.
Czy SEER 8,5 i SCOP 4,6 dotyczą każdej kombinacji?
Wartości SEER 8,5, SCOP 4,6 i klasy A+++ / A++ dotyczą konfiguracji AOEG30KBTA4 + 4 × ASEH07KMCG. SCOP odnosi się do klimatu umiarkowanego (Average). Inne połączenia mogą osiągać odmienne wyniki; dla wybranego zestawu należy sprawdzić właściwą kartę ErP.
