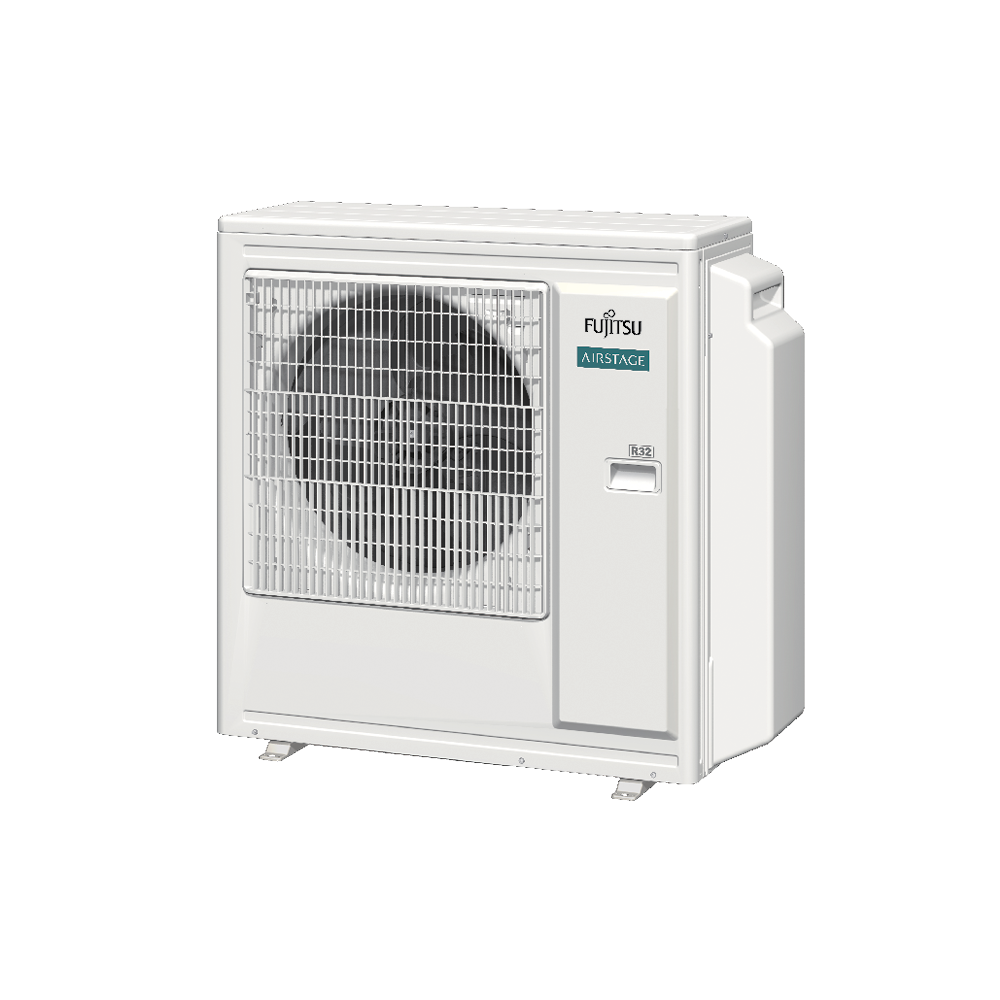

Fujitsu AOEG36KBTA5 – jednostka zewnętrzna multisplit 9,5 kW do 5 jednostek wewnętrznych
Fujitsu AOEG36KBTA5 — 9,5 kW dla układu z maksymalnie pięcioma strefami
Fujitsu AOEG36KBTA5 jest największym agregatem w tym zestawieniu. Obsługuje od dwóch do pięciu kompatybilnych jednostek wewnętrznych, zapewniając nominalnie 9,5 kW chłodzenia i 10,6 kW ogrzewania. Pięć portów pozwala zaplanować pięć punktów nawiewu z jednego urządzenia zewnętrznego.
Korpus ma wymiary 820 × 315 × 884 mm, takie jak w AOEG30KBTA4, lecz masa wynosi 59 kg. Model oferuje dodatkowe przyłącze oraz katalogowy limit 75 m sumy rur. Długości dla jednostek przypodłogowych wymagają oddzielnego sprawdzenia; pięć portów nie oznacza dowolnej kombinacji pięciu odbiorników.
-
Do 5 jednostek
od 2 do 5 podłączonych jednostek.
-
9,5 / 10,6 kW
Nominalne chłodzenie / grzanie.
-
DC Twin Rotary
Sprężarka inwerterowa, obieg R32.
-
75 m sumy rur
Do 25 m gałęzi. Warunki dla konsol sprawdź osobno.
-
820 × 315 × 884 mm
Szer. × gł. × wys., masa 59 kg.
-
65 dB(A)
Moc akustyczna w chłodzeniu.
Funkcje i wyposażenie Fujitsu AOEG36KBTA5
Cechy tego wariantu
Pięć jednostek przy jednym agregacie
AOEG36KBTA5 dopuszcza maksymalnie pięć jednostek, z minimum dwiema podłączonymi. Każdy wybrany układ musi odpowiadać tabeli połączeń dla tego pełnego oznaczenia.
Rzeczywista moc nominalna 9,5 kW
W aktualnej tabeli i cenniku podano 9,5 kW chłodzenia. Nie należy zamieniać tej wartości na 10,0 kW na podstawie starszego nagłówka ani uznawać numeru 36 za dokładną moc w kilowatach.
Ta sama wysokość, większa masa
Korpus 884 mm ma w tym wariancie masę 59 kg, o 4 kg większą niż w modelu 30. Ocena miejsca obejmuje mocowanie, wolną przestrzeń dla powietrza i dostęp serwisowy.
75 m sumy z ograniczeniami konfiguracji
Katalog wskazuje do 75 m łącznie i 25 m jednej gałęzi. Przy jednostkach przypodłogowych należy zastosować szczególne warunki instrukcji zamiast automatycznie przyjmować te maksima.
Wydajność i sposób pracy
Efektywność właściwego połączenia
Wartości SEER 8,5, SCOP 4,6 i klasy A+++ / A++ dotyczą konfiguracji AOEG36KBTA5 + 5 × ASEH07KMCG. SCOP odnosi się do klimatu umiarkowanego (Average). Inne połączenia mogą osiągać odmienne wyniki; dla wybranego zestawu należy sprawdzić właściwą kartę ErP.
Nastawy stref i wspólny tryb
Pięć jednostek z AOEG36KBTA5 może korzystać z indywidualnych nastaw i harmonogramów dostępnych w ich sterowaniu. Wszystkie współpracują ze wspólnym agregatem w zgodnym trybie pracy.
Sprężarka DC Twin Rotary i R32
AOEG36KBTA5 ma sprężarkę DC Twin Rotary z regulacją inwerterową i obieg R32. Regulacja dopasowuje pracę układu do warunków oraz zapotrzebowania. Nominalne 9,5 kW jest wydajnością chłodniczą, a nie poborem energii elektrycznej.
Temperatury pracy na zewnątrz
AOEG36KBTA5 pracuje w chłodzeniu od −10°C do +46°C, a w grzaniu od −15°C do +24°C. Granica dopuszczonej temperatury nie gwarantuje nominalnych 10,6 kW przy mrozie; do ogrzewania należy sprawdzić charakterystykę zestawu.
Instalacja i wyposażenie układu
Czynnik dla wyznaczonej długości
Fabryczne 2,5 kg R32 obejmuje do 40 m sumy rur. Powyżej 40 m wymagane jest 20 g/m nadwyżki; przy 75 m daje to 700 g dodatkowego czynnika. Limity 75/25 m wymagają osobnej weryfikacji przy jednostkach przypodłogowych; producent zastrzega dla nich odrębne warunki instalacji.
Wysokości i dostęp do urządzenia
Maksymalne przewyższenie agregat–jednostka wewnętrzna wynosi 15 m, a różnica poziomów między odbiornikami 10 m. Stanowisko dla AOEG36KBTA5, o wymiarach 820 × 315 × 884 mm i masie 59 kg, powinno zapewniać odpowiednie mocowanie, wentylację, odpływ wody i dostęp serwisowy.
Akustyka agregatu i otoczenie
Moc akustyczna AOEG36KBTA5 to 65 dB(A) w chłodzeniu oraz 68 dB(A) w grzaniu. Nie jest to ciśnienie akustyczne przy oknie. Lokalizacja powinna uwzględniać odległości od odbiorców, odbicia dźwięku i przenoszenie drgań.
Dobór odbiorników i zakres oferty
Do AOEG36KBTA5 wybiera się pełne modele i wielkości zgodnie z tabelami Fujitsu. Jednostki ścienne, kasetowe, kanałowe lub przypodłogowe muszą mieć dopuszczone połączenie. Wi-Fi, pilot, filtracja oraz nawiew zależą od odbiorników; oferta samego agregatu nie obejmuje jednostek pokojowych ani montażu.
Dla kogo AOEG36KBTA5?
AOEG36KBTA5 można rozważyć w projekcie wymagającym do pięciu odbiorników, gdy wspólna nominalna wydajność 9,5 kW i dopuszczone kombinacje odpowiadają potrzebom wnętrz.
Pięć obsługiwanych pomieszczeń: Ostatni port umożliwia piąty punkt nawiewu, jeśli cała konfiguracja jest zatwierdzona i prawidłowo dobrana.
Porównanie dwóch największych modeli: Względem AOEG30KBTA4 model 36 ma dodatkowe przyłącze, większą moc i sumę rur do 75 m zamiast 70 m.
Ocena gabarytów i miejsca: Przy 820 × 315 × 884 mm i 59 kg sprawdź nie tylko miejsce korpusu, lecz także wymagane odstępy i dostęp do obsługi.
Dobór do potrzeb całego układu: Nominalne 9,5 kW zestaw z obciążeniem pomieszczeń oraz osiągami zatwierdzonej kombinacji.
Sprawdzenie przebiegu rur: 75 m sumy i 25 m jednej trasy są odrębnymi ograniczeniami. Limity 75/25 m wymagają osobnej weryfikacji przy jednostkach przypodłogowych; producent zastrzega dla nich odrębne warunki instalacji.
Analiza funkcji ogrzewania: 10,6 kW nominalnego grzania nie zastępuje charakterystyki wydajności przy niskich temperaturach i obliczenia strat ciepła.
Zastosowania i konfiguracje AOEG36KBTA5
Przy pięciu punktach nawiewu istotna jest wspólna wydajność w czasie równoczesnej pracy. Zapotrzebowanie każdego pomieszczenia należy uwzględnić w doborze całego zestawu.
Strefa dzienna oraz cztery pokoje: Pięć odbiorników może uwzględniać różne funkcje wnętrz przy jednej wspólnej instalacji.
Kilka pomieszczeń w lokalu usługowym: Przed doborem sprawdza się obciążenia jednoczesne, układ gałęzi i akustykę urządzenia zewnętrznego.
Jeden punkt na zewnątrz: Od dwóch do 5 dopuszczonych odbiorników współpracuje z agregatem AOEG36KBTA5.
Różne formy nawiewu: Ścienną jednostkę lub inny dopuszczony typ dobiera się do wnętrza, a pełną kombinację sprawdza dla AOEG36KBTA5.
Osobne korzystanie z pomieszczeń: Pięć jednostek z AOEG36KBTA5 może korzystać z indywidualnych nastaw i harmonogramów dostępnych w ich sterowaniu. Wszystkie współpracują ze wspólnym agregatem w zgodnym trybie pracy.
Trasy między kondygnacjami: Dopuszczone 15 m agregat–odbiornik i 10 m między odbiornikami sprawdza się równocześnie z długościami gałęzi. Limity 75/25 m wymagają osobnej weryfikacji przy jednostkach przypodłogowych; producent zastrzega dla nich odrębne warunki instalacji.
Podsumowanie specyfikacji AOEG36KBTA5
Fujitsu AOEG36KBTA5: od 2 do 5 podłączonych jednostek, nominalnie 9,5 kW chłodzenia / 10,6 kW grzania. SEER 8,5 / SCOP 4,6; A+++ / A++ — układ referencyjny. Referencja: 5 × ASEH07KMCG, klimat umiarkowany dla SCOP.
Wymiary 820 × 315 × 884 mm, masa 59 kg i moc akustyczna chłodzenia 65 dB(A). Rury: do 75 m łącznie i 25 m jednej gałęzi. Limity 75/25 m wymagają osobnej weryfikacji przy jednostkach przypodłogowych; producent zastrzega dla nich odrębne warunki instalacji. Fabryczne 2,5 kg R32 obejmuje do 40 m sumy rur. Powyżej 40 m wymagane jest 20 g/m nadwyżki; przy 75 m daje to 700 g dodatkowego czynnika. Oferta obejmuje sam agregat, bez jednostek pokojowych i montażu.
Pytania i odpowiedzi o AOEG36KBTA5
Czy AOEG36KBTA5 ma 9,5 czy 10,0 kW chłodzenia?
Nominalna moc wynosi 9,5 kW według tabeli technicznej i aktualnego cennika. Starszy nagłówek z 10,0 kW nie stanowi podstawy do zmiany tej wartości w karcie.
Czy AOEG36KBTA5 obsługuje sześć jednostek?
Nie. Maksymalnie można podłączyć pięć kompatybilnych odbiorników, a minimum wynosi dwa. Pięć przyłączy nie dopuszcza dodatkowej, szóstej jednostki.
Jakie dopełnienie R32 przewidziano dla dłuższych tras?
Fabryczne 2,50 kg R32 obejmuje do 40 m sumy rur. Powyżej tego progu obowiązuje 20 g/m nadwyżki. Przy dopuszczonej instalacji 75 m daje to 700 g dodatkowego czynnika; dla jednostek przypodłogowych najpierw trzeba sprawdzić odrębne limity długości.
Czy AOEG36KBTA5 można zainstalować z jednym odbiornikiem?
Nie. Dla tej rodziny wymagane są co najmniej dwie podłączone jednostki, a maksimum dla AOEG36KBTA5 wynosi 5. Użytkowanie jednej jednostki w kompletnym układzie nie oznacza dopuszczenia montażu tylko jednego odbiornika.
Czy AOEG36KBTA5 zawiera Wi-Fi i piloty?
Ta karta dotyczy samego agregatu. Sterowanie Wi-Fi, piloty, filtry i sposób nawiewu wynikają z wybranych jednostek wewnętrznych oraz ich wyposażenia. Nie są osobnym potwierdzonym wyposażeniem AOEG36KBTA5. Odbiorniki i montaż dobiera się oddzielnie.
Czy AOEG36KBTA5 może równocześnie chłodzić i grzać różne pokoje?
Pięć jednostek z AOEG36KBTA5 może korzystać z indywidualnych nastaw i harmonogramów dostępnych w ich sterowaniu. Wszystkie współpracują ze wspólnym agregatem w zgodnym trybie pracy.
Czy SEER 8,5 i SCOP 4,6 dotyczą każdej kombinacji?
Wartości SEER 8,5, SCOP 4,6 i klasy A+++ / A++ dotyczą konfiguracji AOEG36KBTA5 + 5 × ASEH07KMCG. SCOP odnosi się do klimatu umiarkowanego (Average). Inne połączenia mogą osiągać odmienne wyniki; dla wybranego zestawu należy sprawdzić właściwą kartę ErP.
Gdzie porównać odbiorniki do AOEG36KBTA5?
Punktem wyjścia do wyboru odbiorników może być oferta klimatyzatorów Fujitsu. Dla AOEG36KBTA5 trzeba następnie sprawdzić pełne oznaczenia wszystkich jednostek i dopuszczenie ich wspólnego połączenia.
