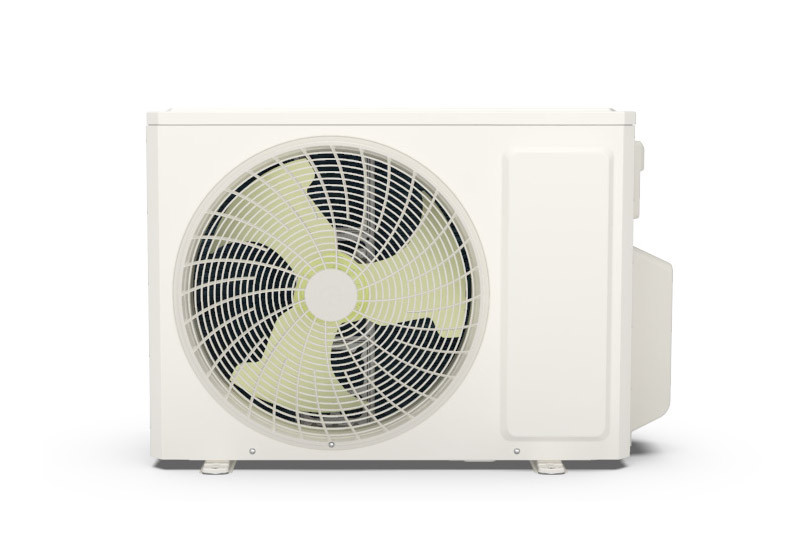

GREE GWHD(24)NK6OO Free Match Plus – jednostka zewnętrzna multisplit 7,1 kW do 3 jednostek wewnętrznych
GREE GWHD(24)NK6OO Free Match Plus — 7,1 kW i więcej kombinacji trzech stref
GREE GWHD(24)NK6OO Free Match Plus, czyli FM24O, łączy jeden agregat z dwiema lub trzema jednostkami wewnętrznymi. Nominalnie zapewnia 7,10 kW chłodzenia i 8,60 kW grzania. Warto rozpatrzyć go wtedy, gdy mniejszy wariant nie obejmuje potrzebnej kombinacji odbiorników lub brakuje mu wspólnej wydajności dla równoczesnej pracy pomieszczeń.
Najważniejsza różnica w doborze dotyczy tabeli połączeń: FM24O dopuszcza parę 18K+18K oraz trójkę 12K+12K+12K. Dostępne są także wybrane trójki z jednym urządzeniem 18K. Nie oznacza to dowolnego zestawu trzech jednostek — katalog wymienia dziesięć par i trzynaście trójek, a zgodność pełnych modeli oraz ich wydajność wymagają sprawdzenia.
Wyższa moc tego wariantu mieści się w obudowie o katalogowych wymiarach 964 × 340 × 660 mm. Masa netto to 47,5 kg, a napełnienie fabryczne wynosi 1,70 kg R32. Producent potwierdza podwójną sprężarkę rotacyjną ze sterowaniem inwerterowym, EEV oraz podgrzewanie tacy i karteru. Przedmiotem karty jest sam agregat; wyposażenie pomieszczeń i prace instalacyjne dobiera się oddzielnie.
-
7,10 kW chłodzenia nominalnie
Wspólna wydajność dla dwóch lub trzech odbiorników; do oceny razem z ich jednoczesnym obciążeniem.
-
Para 18K+18K w tabeli producenta
Dwie jednostki tej klasy można rozpatrzyć w dopuszczonym połączeniu, po sprawdzeniu pełnych modeli.
-
Trójka 12K+12K+12K dopuszczona
Jedna z trzynastu kombinacji trzech urządzeń; suma kodów nie gwarantuje ich indywidualnej mocy.
-
Nominalne grzanie 8,60 kW
Podgrzewanie tacy i karteru oraz automatyczne odszranianie; wydajność zimowa zależy od warunków zestawu.
-
Podwójna sprężarka rotacyjna
Konstrukcja potwierdzona w polskim katalogu i serwisie, ze sterowaniem inwerterowym oraz EEV.
-
Trzy gałęzie, do 60 m sumy rur
20 m na gałąź i osobny próg 30 m bez dodatkowego napełniania; fabrycznie 1,70 kg R32.
FM24O — co zmieniają dopuszczone kombinacje i większa moc?
Dobór odbiorników do FM24O
Dwie jednostki 18K na jednym agregacie
Para 18K+18K występuje w tabeli FM24O obok mniejszych kombinacji. Dzięki temu można rozpatrzyć dwa odbiorniki tej klasy bez automatycznego przechodzenia do agregatu z większą liczbą przyłączy. Warunkiem pozostają dopuszczone pełne modele i sprawdzenie mocy dostępnej podczas ich wspólnej pracy. Nominalne 7,10 kW chłodzenia opisuje cały system; nie jest osobną wydajnością przypisaną każdej jednostce 18K.
Trzy odbiorniki 12K z kontrolą podziału mocy
Konfiguracja 12K+12K+12K jest wymieniona dla tego agregatu. To istotne przy porównywaniu urządzeń obsługujących po trzy strefy, ponieważ jednakowa liczba przyłączy nie oznacza jednakowej tabeli kombinacji. Przed zamówieniem trzeba sprawdzić modele, obciążenia pomieszczeń i wynikową wydajność zestawu. Trzech kodów 12K nie należy traktować jako trzech niezależnych układów split; odbiorniki współpracują z jedną sprężarką.
Wybrane trójki z jednostką 18K
FM24O dopuszcza zestawienia 7K+7K+18K, 7K+9K+18K oraz 9K+9K+18K. Mogą być punktem doboru, gdy jedna strefa potrzebuje większego odbiornika niż pozostałe. Tabela nie zawiera jednak 7K+12K+18K ani 9K+12K+18K. Warto sprawdzić dokładne zestawienie, zamiast wnioskować o zgodności każdej trójki na podstawie samego występowania 18K w innych kombinacjach tego modelu.
Minimum dwóch jednostek i planowana rozbudowa
Dla GWHD(24)NK6OO polski katalog wskazuje zakres dwóch do trzech jednostek wewnętrznych. Nie przewiduje konfiguracji początkowej z pojedynczym odbiornikiem. Rozbudowę z pary do trójki należy zaplanować z uwzględnieniem obu tabel. Przykładowo dopuszczona para 18K+18K nie daje podstawy do podłączenia trzeciego urządzenia: wśród trzynastu trójek nie ma żadnej z dwiema jednostkami 18K.
Sprężarka, wydajność i ogrzewanie
Sprężarka podwójna rotacyjna ze sterowaniem inwerterowym
Polski katalog określa konstrukcję sprężarki FM24O jako podwójną rotacyjną, a specyfikacja serwisowa potwierdza typ Twin Rotary. Inwerter reguluje jej pracę, zaś elektroniczny zawór rozprężny EEV steruje przepływem czynnika. Te cechy dotyczą obiegu agregatu. Nie potwierdzają obecności Wi-Fi, filtrów czy szczególnego nawiewu w pomieszczeniach; takie wyposażenie wynika z doboru jednostek wewnętrznych.
Chłodzenie 7,10 kW a pobór elektryczny 1,88 kW
Nominalną wydajność chłodniczą 7,10 kW potwierdzają katalog i serwis. Zakres katalogowy wynosi 2,30–9,20 kW, więc 9,20 kW nie należy używać jako nominalnej mocy w nazwie produktu. Pobór w punkcie nominalnym to 1,88 kW w serwisie, zaokrąglony do 1,9 kW w polskiej tabeli. EER wynosi 3,78. Są to parametry określonych warunków odniesienia, a nie gwarancja stałej wydajności i stałego zużycia prądu przez cały okres pracy.
Ogrzewanie 8,60 kW i odprowadzenie wody z odszraniania
W grzaniu katalog podaje zakres 2,80–9,20 kW oraz nominalną moc 8,60 kW. Serwis wskazuje nominalny pobór 2,23 kW, w tabeli zaokrąglony do 2,2 kW, i automatyczne odszranianie. Podgrzewanie tacy skroplin oraz karteru wymieniono w katalogu 2026. Przy projektowaniu ogrzewania potrzebna jest kontrola zimowej wydajności zestawu, strat ciepła i sposobu odprowadzenia wody, szczególnie w miejscu narażonym na oblodzenie.
Parametry sezonowe przypisane do właściwych jednostek
Dane polskiej tabeli to SEER 7,10 i SCOP 4,30 oraz klasy A++/A+. Pełne modele zestawu odniesienia nie zostały w niej podane. Osobna karta producenta dla dwóch GWH09AGAXB-K6DNA2B/I i jednej GWH12AGBXB-K6DNA2A/I wskazuje SEER 6,1 oraz SCOP 3,8 w klimacie umiarkowanym, z klasami A++/A. Różnych referencji nie łączy się w jedną uniwersalną deklarację; etykieta musi odpowiadać zamawianej kombinacji.
Projekt instalacji oraz miejsce montażu
Trzy przyłącza i dwie granice długości rurociągów
Przyłącza cieczowe agregatu to 3 × 6,35 mm, a gazowe 3 × 9,52 mm. Całkowita długość instalacji jest ograniczona do 60 m, przy maksymalnie 20 m do jednej jednostki. Dla tras 14 m, 17 m i 19 m suma wynosi 50 m, a każda gałąź pozostaje poniżej indywidualnego limitu. Projekt nadal wymaga kontroli wysokości i pozostałych warunków instrukcji; sama poprawna suma długości nie zatwierdza całego montażu.
Fabryczne 1,70 kg R32 oraz uzupełnianie ponad 30 m
Ten wariant zawiera fabrycznie 1,70 kg R32. Próg instalacji bez dodatkowego napełniania wynosi 30 m sumy rur; specyfikacja podaje 20 g/m powyżej tego progu. Jest to odrębne kryterium od maksymalnych 60 m. Przykładowe trasy o sumie 50 m mogą spełniać limity długości, lecz wymagają oceny dodatkowej ilości czynnika. Wykonawca potwierdza napełnienie i właściwe warunki dla dostarczonej jednostki.
Gabaryt obudowy i pełna głębokość montażowa
Obudowa ma 964 × 340 × 660 mm w kolejności szerokość × głębokość × wysokość. Specyfikacja oraz rysunek montażowy pokazują pełną głębokość 402 mm z wystającymi elementami. Dobór miejsca uwzględnia więc pełny gabaryt 964 × 402 × 660 mm, odstępy dla powietrza i dostęp do obsługi. Jeden wentylator zapewnia katalogowy przepływ 3800 m³/h. Nie należy zasłaniać wymiennika ani traktować wymiarów obudowy jako kompletnych wymagań przestrzennych.
47,5 kg masy netto i 68 dB(A) mocy akustycznej
Wsporniki lub podstawa muszą być dobrane do masy netto 47,5 kg; masa brutto wynosi 52 kg. Katalog podaje moc akustyczną 68 dB(A), czyli charakterystykę źródła dźwięku. Nie jest to poziom ciśnienia słyszany w wybranym pokoju lub przy sąsiednim budynku. Zasilanie agregatu jest jednofazowe, 220–240 V, 50 Hz. Lokalizację ocenia się wraz z podparciem, drganiami, odpływem oraz wymaganiami instalacyjnymi.
Komu przyda się zakres połączeń GREE FM24O?
Ten wariant warto dobierać pod konkretną parę lub trójkę, a także pod moc potrzebną przy jednoczesnym użytkowaniu stref. Poniższe kryteria nie zastępują obliczeń dla budynku.
Dla dobierających dwie jednostki 18K — jeżeli dopuszczona para odpowiada potrzebom obu pomieszczeń i wydajności zestawu.
Dla planujących trzy urządzenia 12K — po potwierdzeniu pełnych modeli oraz podziału wspólnej mocy chłodzenia.
Dla inwestorów z jedną większą strefą i dwoma mniejszymi — gdy właściwa jest jedna z trzech dopuszczonych trójek z pojedynczym 18K.
Dla użytkowników porównujących nominalne ogrzewanie — z oceną 8,60 kW w punkcie odniesienia oraz charakterystyki zestawu podczas mrozu.
Dla osób analizujących rozbudowę układu — z osobnym sprawdzeniem pary początkowej i trójki docelowej, bez startu z jednym odbiornikiem.
Dla właścicieli miejsca na agregat o wysokości 660 mm — po kontroli pełnej głębokości, podparcia 47,5 kg, odstępów i odpływu.
Przykłady zastosowań GWHD(24)NK6OO
Możliwości wynikają z tabeli kompatybilności i obciążenia pomieszczeń. Metraż, nasłonecznienie oraz harmonogram pracy ocenia się indywidualnie, a jednostki pokojowe zamawia oddzielnie.
Dwie strefy wymagające odbiorników 18K — gdy para 18K+18K jest poprawnie dobrana do równoczesnych potrzeb.
Trzy podobnie obciążone pokoje — z rozpatrzeniem 12K+12K+12K i kontrolą wydajności całego połączenia.
Salon oraz dwa mniejsze pomieszczenia — przy dopuszczonej kombinacji 7K+7K+18K, 7K+9K+18K lub 9K+9K+18K.
Trzy gabinety użytkowane w tym samym czasie — po obliczeniu łącznych zysków ciepła i mocy dostępnej dla poszczególnych odbiorników.
Instalacja z trasami 14, 17 i 19 m — z dodatkową oceną napełniania, różnic poziomów i sposobu prowadzenia rur.
Obiekt z przygotowanym jednym miejscem na zewnątrz — jeżeli przepływ powietrza, hałas i warunki montażu pozwalają obsłużyć wybrane dwie lub trzy strefy.
GREE FM24O — dane przed wyborem zestawu
GWHD(24)NK6OO Free Match Plus obsługuje minimum 2 i maksymalnie 3 jednostki wewnętrzne. Nominalne chłodzenie 7,10 kW i grzanie 8,60 kW; zakresy 2,30–9,20 oraz 2,80–9,20 kW. Tabela zawiera dziesięć par i trzynaście trójek, w tym 18K+18K oraz 12K+12K+12K. Dane sezonowe polskiego katalogu: SEER 7,10 / SCOP 4,30, A++/A+, z właściwą etykietą do potwierdzenia dla dobranych modeli.
Podwójna rotacyjna sprężarka inwerterowa, EEV i podgrzewanie tacy oraz karteru. Dopuszczalne chłodzenie przy −15°C do +43°C na zewnątrz, grzanie przy −22°C do +24°C. R32: 1,70 kg fabrycznie. Instalacja do 60 m sumy i 20 m gałęzi, próg bez uzupełniania 30 m, ponad próg 20 g/m. Trzy przyłącza cieczowe 6,35 mm i gazowe 9,52 mm; interpretacja limitu wysokości 15 m wymaga sprawdzenia projektu.
Katalogowe 964 × 340 × 660 mm, pełne 964 × 402 × 660 mm, masa netto 47,5 kg. Moc akustyczna 68 dB(A), jeden wentylator, przepływ 3800 m³/h, zasilanie 1f, 220–240 V, 50 Hz. Przygotowanie miejsca obejmuje odstępy, podparcie i odprowadzanie wody. Opis dotyczy jednostki zewnętrznej; odbiorniki pokojowe, ich sterowanie, materiały montażowe i wykonanie instalacji ustala się oddzielnie.
FAQ — połączenia i parametry GREE GWHD(24)NK6OO
Czy FM24O obsłuży dwa urządzenia o kodzie 18K?
Tak, polski katalog GREE 2026 wymienia parę 18K+18K dla tego agregatu. Wymagana jest zgodność pełnych oznaczeń jednostek oraz ocena wydajności połączenia. Para korzysta ze wspólnej nominalnej mocy chłodzenia 7,10 kW; sam kod 18K nie gwarantuje indywidualnej mocy odbiornika podczas jednoczesnej pracy.
Jakie trójki z 18K występują w tabeli GWHD(24)NK6OO?
Producent wymienia 7K+7K+18K, 7K+9K+18K oraz 9K+9K+18K. Nie ma trójek 7K+12K+18K ani 9K+12K+18K. W żadnej dopuszczonej trójce tego modelu nie występują dwie jednostki 18K. Nie należy dodawać trzeciego odbiornika do pary 18K+18K bez zmiany doboru.
Czy można wybrać trzy jednostki o kodzie 12K?
Tak, kombinacja 12K+12K+12K jest wymieniona w tabeli FM24O. Pozostałe dopuszczone trójki bez 18K to 7K+7K+7K, 7K+7K+9K, 7K+7K+12K, 7K+9K+9K, 7K+9K+12K, 7K+12K+12K, 9K+9K+9K, 9K+9K+12K i 9K+12K+12K. Razem z trzema wariantami zawierającymi 18K daje to trzynaście trójek. Pełne modele i wydajność trzeba potwierdzić osobno.
Ile jednostek trzeba podłączyć i jakie pary są dopuszczone?
Minimum dwie, maksymalnie trzy. Dla tego modelu katalog nie przewiduje układu z jedną jednostką. Dziesięć par to 7K+7K, 7K+9K, 7K+12K, 7K+18K, 9K+9K, 9K+12K, 9K+18K, 12K+12K, 12K+18K i 18K+18K. Kody klas nie zastępują weryfikacji pełnych oznaczeń urządzeń.
Jak porównać FM24O z klimatyzacją w przedziale około 7 kW?
Nominalne 7,10 kW chłodzenia jest wydajnością całego układu multisplit. Porównując klimatyzację o mocy około 7 kW, sprawdź liczbę stref, obciążenie równoczesne oraz zakres zakupu. W FM24O moc rozdzielana jest między dwie lub trzy jednostki; nie oznacza 7,10 kW dla każdego pomieszczenia. Karta obejmuje sam agregat.
Czy sprężarka podwójna rotacyjna oznacza dwa agregaty?
Nie. To konstrukcja jednej sprężarki, określona w polskim katalogu jako podwójna rotacyjna i w serwisie jako Twin Rotary. FM24O pozostaje pojedynczą jednostką zewnętrzną z jednym wentylatorem. Sterowanie inwerterowe reguluje pracę sprężarki, a EEV przepływ czynnika. Nie jest to zestaw dwóch niezależnych układów split.
Czy 8,60 kW grzania oznacza taki sam pobór prądu?
Nie. 8,60 kW to nominalna wydajność grzewcza, a nominalny pobór elektryczny wynosi 2,23 kW według serwisu, zaokrąglony w katalogu do 2,2 kW. Zakres wydajności grzewczej wynosi 2,80–9,20 kW. Praca przy temperaturach zewnętrznych od −22°C do +24°C nie gwarantuje stałej mocy nominalnej; do ogrzewania potrzebna jest charakterystyka zimowa wybranego zestawu.
Skąd różnice między katalogowym SEER a kartą zestawu?
Polska tabela GREE 2026 podaje SEER 7,10 i SCOP 4,30, z klasami A++/A+, bez pełnych modeli odniesienia w tabeli. Producent ma również kartę konkretnego połączenia 2 × GWH09AGAXB-K6DNA2B/I + GWH12AGBXB-K6DNA2A/I: SEER 6,1, SCOP 3,8 i klasy A++/A w klimacie umiarkowanym. Dane nie są uniwersalne dla wszystkich jednostek pokojowych; należy uzyskać etykietę odpowiadającą zamówionej konfiguracji.
Jak odróżnić limit 60 m od napełnienia dla 30 m?
60 m jest maksymalną łączną długością instalacji, a jedna gałąź może mieć do 20 m. Osobny próg 30 m dotyczy sumy rur bez dodatkowego napełniania. Serwis podaje 20 g/m ponad ten próg przy fabrycznych 1,70 kg R32. Oba ograniczenia oraz wysokości trzeba zweryfikować dla projektu; ilość czynnika potwierdza instalator zgodnie z dokumentacją dostarczonej jednostki.
Jak przygotować miejsce i co otrzymuję w zakresie tej karty?
Dla urządzenia o masie netto 47,5 kg uwzględnij pełny gabaryt 964 × 402 × 660 mm, wymagane odstępy, podparcie, odpływ i dostęp serwisowy. Katalogowa głębokość samej obudowy to 340 mm. Karta dotyczy jednostki zewnętrznej GREE GWHD(24)NK6OO; odbiorniki, piloty, sterowanie Wi-Fi, osprzęt i montaż dobiera się oddzielnie, zgodnie z wyposażeniem wybranych jednostek wewnętrznych.
