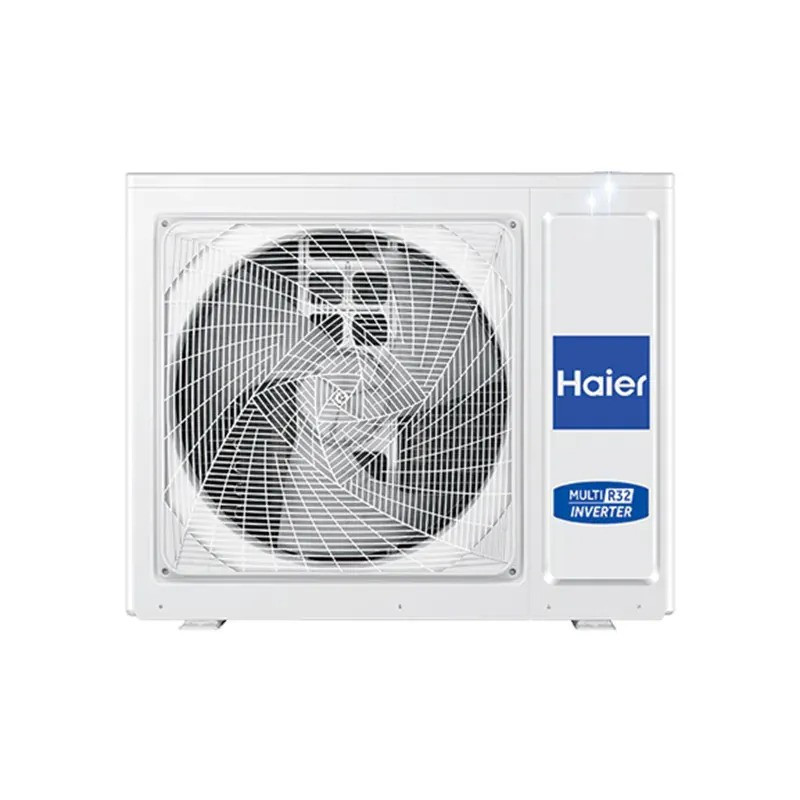

Haier 4U75S2SR5FA-H Nordic – jednostka zewnętrzna multisplit 7,6 kW do 4 jednostek wewnętrznych
Haier 4U75S2SR5FA-H Nordic — jeden agregat, do czterech stref
Haier 4U75S2SR5FA-H Nordic to jednostka zewnętrzna multisplit do maksymalnie czterech jednostek wewnętrznych. Pozwala zaplanować wspólny system dla kilku pokoi bez montowania przy każdym z nich osobnego agregatu. Karta Nordic podaje 7,6 kW nominalnego chłodzenia i 8,6 kW grzania; końcówka -H oznacza wariant z grzałką tacy ociekowej. Dobór powinien uwzględniać równoczesne zapotrzebowanie stref, a nie samą sumę mocy urządzeń w pokojach.
Przy czterech obiegach znaczenie mają zarówno dopuszczone kombinacje, jak i przebieg instalacji. Producent określa limit 70 m całkowitej długości rur oraz 25 m na pojedynczą gałąź. Przyłącza gazowe nie są jednakowe: trzy mają średnicę 9,52 mm, a czwarte 12,7 mm. Instalator powinien przyporządkować urządzenia do obiegów zgodnie z instrukcją, średnicami przewodów oraz wymaganiami konkretnych jednostek wewnętrznych.
W dokumentacji występuje różnica wartości chłodzenia: karta Nordic wskazuje 7,6 kW i pobór 2,05 kW, instrukcja dla konfiguracji referencyjnej — 7,5 kW i 1,97 kW, a tabela 2026 dla połączeń 1:4 — 7,5 kW. Zachowujemy dane karty z wyraźnym wskazaniem źródła, zamiast łączyć je w jedną pozornie zgodną specyfikację. Przed zakupem należy potwierdzić parametry zamawianej kombinacji. Ta oferta dotyczy samego agregatu, bez jednostek wewnętrznych i usługi montażu.
-
Cztery obiegi multisplit
Możliwość połączenia do czterech zgodnych jednostek; tabela 2026 zawiera również mniejsze konfiguracje.
-
7,6 / 8,6 kW z karty Nordic
Nominalne chłodzenie i grzanie odniesienia producenta; różnicę względem 7,5 kW w tabeli opisano poniżej.
-
Taca ociekowa z grzałką
Wersja -H pomaga ograniczać zamarzanie wody podczas ogrzewania i odszraniania jednostki zewnętrznej.
-
Do 70 m sumy tras
Każda gałąź może mieć do 25 m; dodatkowe napełnienie R32 oblicza się już po przekroczeniu 40 m łącznie.
-
Przyłącze gazowe D: 12,7 mm
Trzy pozostałe przyłącza gazowe mają 9,52 mm. Wszystkie cztery cieczowe — 6,35 mm.
-
SEER 7,0 i SCOP 4,0
Referencja A++/A+ z czterema jednostkami; mniejsze układy wymagają sprawdzenia własnych wskaźników.
Haier 4U75S2SR5FA-H — wyposażenie i planowanie czterech obiegów
Dobór połączenia i dostępna wydajność
Cztery kombinacje w tabeli 2026
Dla układu 1:4 producent wymienia moce 2,5 + 2,5 + 2,5 + 2,5; 2,5 + 2,5 + 2,5 + 3,5; 2,5 + 2,5 + 2,5 + 4,2 oraz 2,5 + 2,5 + 3,5 + 3,5 kW. We wszystkich czterech wierszach wspólna moc chłodzenia wynosi 7,5 kW, a grzania 8,6 kW. To zestawienia do weryfikacji doboru, nie zgodność dowolnych urządzeń o podobnej mocy.
Rozdział wydajności między nierówne strefy
Przykładowy zestaw 2,5 + 2,5 + 2,5 + 4,2 kW ma sumę oznaczeń 11,7 kW. Tabela przypisuje mu nominalnie 1,60 + 1,60 + 1,60 + 2,70 kW chłodzenia — łącznie 7,5 kW. W grzaniu podaje 1,91 + 1,91 + 1,91 + 2,87 kW, razem 8,6 kW. Takie porównanie pokazuje, ile z dostępnej mocy przypada na większą strefę podczas pracy całego układu.
Nominalne 7,6 kW a dokumentacja 7,5 kW
Karta Nordic określa chłodzenie na 7,6 kW przy poborze 2,05 kW. Instrukcja Super Match dla 3 × AS25S2SF2FA + 1 × AS35S2SF2FA podaje 7,5 kW przy 1,97 kW; ta druga wartość mocy występuje także w czterech wierszach 1:4 tabeli 2026. Nie wskazano przyczyny rozbieżności. Dla konkretnego zamówienia potrzebne jest potwierdzenie dostawcy, bez założenia, że to różne generacje produktu.
SEER i SCOP zależne od połączenia
Dla odniesienia czterech jednostek karta i instrukcja podają SEER 7,0, SCOP 4,0 oraz klasy A++/A+. Tabela 2026 potwierdza je w układach 1:4, lecz dla par wskazuje SEER 6,20 i SCOP 3,80–3,87, a dla trzech jednostek SEER 6,70–6,75 i SCOP 3,85–3,90. Nie należy przypisywać referencyjnej klasy ogrzewania każdej konfiguracji; rozstrzyga etykieta dobranego zestawu.
Praca Nordic oraz regulacja obiegu
Grzałka pod tacą ociekową
Nordic -H uwzględnia podgrzewanie tacy, w której zbiera się woda związana z ogrzewaniem i odszranianiem agregatu. Pomaga to ograniczyć zamarzanie skroplin. Miejsce montażu nadal wymaga zaplanowania odpływu, zwłaszcza w otoczeniu przejść i tarasów. Obecność grzałki tacy nie oznacza wyposażenia w grzałkę karteru ani dodatkowej mocy oddawanej do pomieszczeń.
Inwerter i elektroniczny zawór EEV
Sprężarka Twin Rotary DC inverter ma podwójną konstrukcję rotacyjną, a elektroniczny zawór rozprężny reguluje przepływ czynnika. Według karty zakres wydajności chłodniczej wynosi 2,4–8,7 kW, a grzewczej 3,1–10,0 kW. Są to parametry odniesienia całego systemu; nie stanowią niezależnej puli mocy dla każdej z czterech jednostek wewnętrznych.
Temperatury pracy i dobór ogrzewania
Dokumentacja dopuszcza chłodzenie od −10°C do +46°C oraz ogrzewanie od −15°C do +24°C. Graniczna temperatura zewnętrzna nie opisuje mocy utrzymywanej przy mrozie. Instrukcja dla referencji 3 × AS25S2SF2FA + 1 × AS35S2SF2FA w punkcie TOL −15°C wskazuje 6,106 kW i COP 2,7. Taki punkt testowy trzeba odróżnić od nominalnych 8,6 kW i od osiągów innych połączeń.
Blue Fin i dostęp do wymiennika
Dla rodziny Nordic producent opisuje hydrofilową powłokę Blue Fin, ułatwiającą spływanie kondensatu i wspomagającą ochronę antykorozyjną lamel. Jej obecność nie usuwa potrzeby czyszczenia wymiennika. Podczas montażu trzeba pozostawić przestrzeń dla zasysania i wyrzutu powietrza, a także możliwość serwisowania urządzenia bez demontażu otaczających zabudów.
Trasy, przyłącza i miejsce montażu
Gałęzie A, B, C i D mają różne króćce gazowe
W instrukcji przyłącza gazowe A, B i C opisano jako 9,52 mm; przyłącze D ma 12,7 mm. Cieczowe są jednakowe: 4 × 6,35 mm. Dlatego układu nie planuje się wyłącznie według liczby wolnych króćców. Wymagane średnice i przyporządkowanie jednostek do portów sprawdza się przed wykonaniem połączeń oraz zamówieniem przewodów.
70 m łącznie nie oznacza 70 m do pokoju
Każda z czterech tras może mieć najwyżej 25 m. Przykład 20 + 20 + 15 + 15 m mieści się w limicie 70 m sumy i w ograniczeniu każdej gałęzi. Do tego dochodzą warunki wysokościowe: karta wskazuje 15 m między agregatem i jednostkami oraz 7,5 m pomiędzy jednostkami wewnętrznymi. Instrukcja dodatkowo rozróżnia położenie agregatu w osi pionowej instalacji.
Napełnienie R32 według sumy długości
Fabryczna ilość czynnika wynosi 2,2 kg. Do 40 m sumy rur dokumentacja nie wymaga dodatkowego napełnienia; każdy metr powyżej progu oznacza 20 g R32. Przy trasach o sumie 70 m obliczenie daje (70 − 40) × 20 g = 600 g dodatkowego czynnika. Ostateczną ilość i procedurę ustala instalator na podstawie rzeczywistego układu oraz instrukcji.
Obudowa 890 mm, masa 61 kg i zasilanie
Agregat ma wymiary netto 890 × 340 × 700 mm i masę 61 kg. Zasilanie jest jednofazowe: 220–240 V, 50/60 Hz. Moc akustyczna wynosi 68 dB(A), co nie jest poziomem dźwięku w dowolnym punkcie posesji. Dobór podparcia, miejsca dla serwisu, obwodu elektrycznego i zabezpieczeń należy powiązać z instrukcją oraz warunkami konkretnej instalacji.
Komu może odpowiadać Haier 4U75S2SR5FA-H Nordic?
Cztery porty pozwalają rozważyć system o kilku strefach. Poniższe sytuacje wymagają dopasowania mocy, średnic rur i dopuszczonych połączeń, a nie wyłącznie policzenia pomieszczeń.
Dla właścicieli czterech pomieszczeń wymagających klimatyzacji — gdy obciążenie każdej strefy zostanie zestawione ze wspólną wydajnością wybranej kombinacji.
Dla osób z większą strefą dzienną i trzema pokojami — tabela przewiduje m.in. układ 2,5 + 2,5 + 2,5 + 4,2 kW z określonym rozdziałem mocy.
Dla inwestorów analizujących dłuższe prowadzenie rur — cztery trasy można rozplanować w granicach 70 m sumy, z limitem 25 m dla każdego obiegu.
Dla użytkowników potrzebujących wersji z podgrzewaną tacą — przy założeniu właściwego odprowadzenia wody i sprawdzeniu wydajności ogrzewania zimą.
Dla osób dobierających urządzenia etapami — mniejsze układy występują w tabeli, ale plan rozbudowy wymaga wcześniejszej weryfikacji docelowej kombinacji.
Dla kupujących agregat do indywidualnie projektowanego systemu — jednostki pokojowe, sterowanie i prace montażowe pozostają odrębnymi elementami doboru.
Jak zaplanować zastosowanie Haier 4U75S2SR5FA-H?
Przykłady opisują sposób doboru, bez przypisywania urządzeniu jednej powierzchni w m². Zapotrzebowanie pomieszczeń i warunki montażu są sprawdzane dla konkretnego budynku.
Pokój dzienny i trzy sypialnie — po obliczeniu, jaką wydajność otrzymają pomieszczenia przy równoczesnym obciążeniu wszystkich stref.
Cztery pomieszczenia biurowe — z uwzględnieniem zysków od ludzi, urządzeń i nasłonecznienia oraz właściwych kodów jednostek wewnętrznych.
Mieszkanie o rozproszonym układzie pokoi — jeśli przebieg gałęzi, ich suma i odpływ skroplin pozwalają spełnić dokumentację montażową.
Dom z pomieszczeniami na różnych kondygnacjach — po sprawdzeniu różnic poziomów i położenia agregatu względem całej instalacji.
Układ z dwiema lub trzema strefami — gdy tabela potwierdza połączenie, a jego własna efektywność i moc odpowiadają potrzebom budynku.
Instalacja używana również do grzania — po ocenie osiągów przy niskiej temperaturze, odpływu wody i ewentualnego uzupełniającego źródła ciepła.
Haier 4U75S2SR5FA-H Nordic — dane do zamówienia i montażu
Do 4 jednostek; według karty Nordic 7,6 kW chłodzenia i 8,6 kW grzania. Zakresy: 2,4–8,7 kW / 3,1–10,0 kW, pobór nominalny 2,05 kW / 2,15 kW. Instrukcja dla 3 × AS25S2SF2FA + 1 × AS35S2SF2FA podaje chłodzenie 7,5 kW przy 1,97 kW; tabela 2026 również ma 7,5 kW w konfiguracjach 1:4. Referencyjne SEER 7,0, SCOP 4,0 i A++/A+ nie zastępują etykiety konkretnego zestawu.
Nordic: grzałka tacy, Twin Rotary DC inverter, EEV i Blue Fin. Dopuszczalne temperatury zewnętrzne: chłodzenie od −10°C do +46°C, grzanie od −15°C do +24°C. Moc akustyczna 68 dB(A). Wymiary szer. × gł. × wys.: 890 × 340 × 700 mm; masa netto 61 kg. Jednofazowe zasilanie 220–240 V, 50/60 Hz. Dobór grzewczy wymaga danych osiągów w temperaturze projektowej.
Ciecz: 4 × 6,35 mm; gaz: 3 × 9,52 mm + 1 × 12,7 mm. Cała instalacja do 70 m, jedna gałąź do 25 m. Karta wskazuje wysokości 15 m względem agregatu i 7,5 m pomiędzy jednostkami; obowiązują dodatkowe warunki instrukcji. R32: 2,2 kg fabrycznie, 40 m sumy tras bez doładowania, następnie 20 g/m. W cenie samego agregatu nie zakłada się urządzeń wewnętrznych ani montażu.
Haier 4U75S2SR5FA-H Nordic — odpowiedzi przed wyborem agregatu
Czy 4U75S2SR5FA-H wymaga podłączenia wszystkich czterech jednostek?
Nie. Cztery to liczba maksymalna. Tabela doboru Haier 2026 obejmuje również połączenia 1:1, 1:2 i 1:3. Dla jednej jednostki wymienia moce 2,5; 3,5; 4,2; 5,0 oraz 7,1 kW. Nie oznacza to zgodności dowolnego modelu o takiej mocy — trzeba potwierdzić pełny kod, typ urządzenia i warunki konkretnej konfiguracji.
Skąd biorą się oznaczenia 7,5 kW i 7,6 kW tego agregatu?
Oficjalna karta Nordic podaje nominalnie 7,6 kW chłodzenia przy poborze 2,05 kW. Instrukcja Super Match dla referencji 3 × AS25S2SF2FA + 1 × AS35S2SF2FA wskazuje 7,5 kW i 1,97 kW, a tabela Haier 2026 ma 7,5 kW we wszystkich układach 1:4. Dokumenty nie wyjaśniają rozbieżności. Nazwa tej karty korzysta z danych Nordic; zamawiany zestaw wymaga potwierdzenia własnej specyfikacji.
Jakie zestawienia czterech jednostek podaje Haier w 2026 roku?
W tabeli znajdują się cztery kombinacje mocy: 2,5 + 2,5 + 2,5 + 2,5; 2,5 + 2,5 + 2,5 + 3,5; 2,5 + 2,5 + 2,5 + 4,2 oraz 2,5 + 2,5 + 3,5 + 3,5 kW. Każdy z tych wierszy ma 7,5 kW nominalnego chłodzenia i 8,6 kW grzania całego układu. Lista mocy służy do planowania; zgodność pełnych modeli urządzeń potwierdza się oddzielnie.
Czy zestaw o sumie 11,7 kW dostarczy tyle chłodzenia jednocześnie?
Zestaw 2,5 + 2,5 + 2,5 + 4,2 kW ma 11,7 kW sumy oznaczeń, lecz tabela 2026 przewiduje 7,5 kW nominalnej wydajności całego połączenia. Rozdział w chłodzeniu to 1,60 + 1,60 + 1,60 + 2,70 kW. W ogrzewaniu wynosi 1,91 + 1,91 + 1,91 + 2,87 kW, czyli 8,6 kW. Te dane pomagają ocenić wspólne obciążenie stref.
Czy SEER 7,0 i SCOP 4,0 obowiązują także przy dwóch jednostkach?
Są wartościami odniesienia z czterema jednostkami, potwierdzonymi dla połączeń 1:4 w tabeli 2026. Dla układów 1:2 ta tabela podaje SEER 6,20 i SCOP 3,80–3,87; dla 1:3 — SEER 6,70–6,75 i SCOP 3,85–3,90. Referencyjnych klas A++/A+ nie przenosi się więc automatycznie na mniejszy zestaw. Należy sprawdzić jego właściwą etykietę energetyczną.
Do czego służy większe przyłącze gazowe czwartego obiegu?
Instrukcja oznacza port D jako przyłącze gazowe 12,7 mm, podczas gdy A, B i C mają 9,52 mm. Wszystkie porty cieczowe mają 6,35 mm. Dobór jednostki do portu, średnic przewodów i ewentualnych elementów połączenia wymaga sprawdzenia instrukcji właściwego zestawu. Wolny króciec nie jest sam w sobie potwierdzeniem kompatybilności urządzenia.
Czy trasy 20, 20, 15 i 15 m wymagają dodatkowego R32?
Tak. Suma wynosi 70 m i mieści się w maksymalnej długości instalacji; każda gałąź jest też krótsza niż 25 m. Próg bez doładowania wynosi jednak 40 m łącznie. Przy stawce 20 g/m obliczenie daje (70 − 40) × 20 g = 600 g dodatkowego R32 ponad fabryczne 2,2 kg. Instalator musi także sprawdzić wysokości oraz pozostałe wymagania montażowe.
Jak interpretować grzanie do −15°C w wersji Nordic -H?
To dolna granica dopuszczalnej temperatury zewnętrznej, a nie gwarancja nominalnych 8,6 kW przy mrozie. Instrukcja w punkcie TOL −15°C dla 3 × AS25S2SF2FA + 1 × AS35S2SF2FA podaje 6,106 kW i COP 2,7. Dane testowe tej referencji nie określają osiągów każdego zestawu. Grzałka tacy ogranicza zamarzanie skroplin; ogrzewanie dobiera się według charakterystyki systemu i strat ciepła budynku.
Ile miejsca i jakie podparcie przewidzieć dla urządzenia?
Sama obudowa ma 890 × 340 × 700 mm, a masa netto wynosi 61 kg. Wymagana przestrzeń jest większa niż obrys: potrzebne są odstępy dla powietrza, dostęp do przyłączy i serwisu oraz odpływ skroplin. Moc akustyczna 68 dB(A) nie jest poziomem dźwięku przy wybranym oknie. Podstawę, lokalizację i instalację elektryczną dobiera się zgodnie z instrukcją i warunkami miejsca.
Czy zakup obejmuje cztery jednostki pokojowe i Wi-Fi?
Karta dotyczy agregatu Haier 4U75S2SR5FA-H Nordic. Jednostki wewnętrzne, przewody, sterowniki i usługa montażu nie są automatycznie częścią oferty samej jednostki zewnętrznej. Obecność Wi-Fi, pilotów, filtrów i funkcji nawiewu zależy od wybranych urządzeń wewnętrznych oraz sposobu sterowania. Należy sprawdzić ich wyposażenie razem z dopuszczeniem całej kombinacji.
