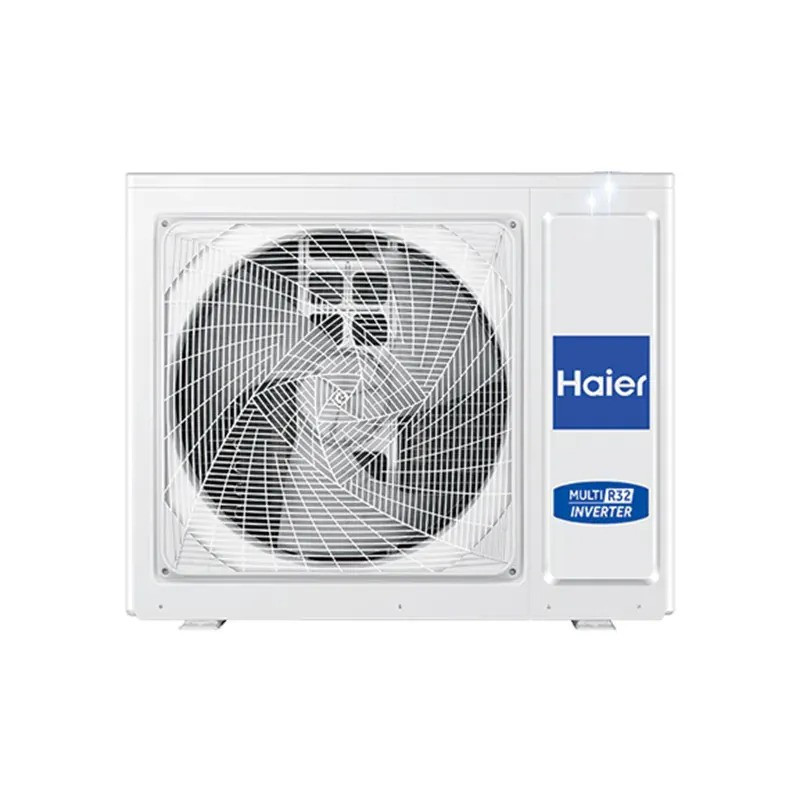

Haier 5U105S2SS5FA-H Nordic – jednostka zewnętrzna multisplit 10,0 kW do 5 jednostek wewnętrznych
Haier 5U105S2SS5FA-H Nordic — agregat 10,0 kW do systemu z pięcioma jednostkami
Haier 5U105S2SS5FA-H Nordic to jednostka zewnętrzna do rozbudowanego układu multisplit: z jednego agregatu można zasilać maksymalnie pięć zgodnych jednostek wewnętrznych. Nominalne 10,0 kW chłodzenia stanowi wydajność całego systemu, którą trzeba odnieść do jednoczesnego obciążenia pomieszczeń. Wersja -H ma grzałkę tacy ociekowej, przydatną przy odprowadzaniu wody w czasie ogrzewania i odszraniania.
Pięć przyłączy daje możliwość obsługi większej liczby stref, lecz nie oznacza pięciu urządzeń w zestawie ani pełnej nominalnej mocy każdej jednostki podczas wspólnej pracy. Dla przykładu 5 × 2,5 kW suma oznaczeń wynosi 12,5 kW, a tabela producenta przewiduje 10,0 kW chłodzenia całego połączenia. Obudowę o szerokości 920 mm i masie 66 kg oraz dopuszczalną sumę rur do 80 m należy uwzględnić już na etapie planowania miejsca montażu.
Karta Nordic i instrukcja potwierdzają 10,5 kW nominalnego grzania. Część tabeli ogrzewania 2026 dla czterech i pięciu jednostek zawiera jednak liczby odpowiadające chłodzeniu, dlatego nie podajemy z niej podziału grzania ani sezonowych osiągów tych zestawów. Dobór wymaga właściwych danych dla pełnych modeli jednostek. Przedmiotem zakupu jest agregat; wyposażenie pokojów i wykonanie instalacji zamawia się osobno.
-
Do pięciu jednostek z jednego agregatu
Pięć obiegów dla kompatybilnych urządzeń; dokumentacja przewiduje także mniejsze połączenia.
-
10,0 kW nominalnego chłodzenia
W zestawie 5 × 2,5 kW tabela dzieli tę wydajność po 2,00 kW na każdą jednostkę.
-
10,5 kW grzania według Nordic
Moc potwierdzona także w specyfikacji instrukcji. Dobór zimowy wymaga odrębnej charakterystyki zestawu.
-
Taca ociekowa z fabryczną grzałką
Cechą wariantu Nordic -H jest podgrzewana taca; swobodny odpływ wody nadal wymaga przygotowania.
-
80 m łącznej długości rur
Każdy obieg ma limit 25 m; od przekroczenia 40 m sumy trzeba uwzględnić dodatkowy R32.
-
Dwie większe średnice gazowe
Pięć portów cieczowych 6,35 mm oraz gazowe 3 × 9,52 mm i 2 × 12,7 mm wymagają właściwego doboru przewodów.
Haier 5U105S2SS5FA-H Nordic — konfiguracja, osiągi i przygotowanie instalacji
Pięć stref i wspólna wydajność
Pięć dopuszczonych układów z pięcioma jednostkami
Tabela chłodzenia Haier 2026 wymienia: 5 × 2,5 kW; 4 × 2,5 + 1 × 3,5 kW; 4 × 2,5 + 1 × 4,2 kW; 4 × 2,5 + 1 × 5,0 kW oraz 3 × 2,5 + 2 × 3,5 kW. W tych pięciu wierszach nominalne chłodzenie całego połączenia wynosi 10,0 kW. To kombinacje oznaczeń mocy, które przed zakupem trzeba powiązać z kompatybilnymi pełnymi kodami i typami jednostek.
Równe strefy: co otrzyma układ 5 × 2,5 kW?
Dla pięciu jednostek o oznaczeniu 2,5 kW producent przypisuje podczas nominalnego chłodzenia po 2,00 kW, czyli łącznie 10,0 kW. Projekt oparty wyłącznie na sumie 12,5 kW zawyżałby dostępną wydajność całego połączenia. Warto porównać ten podział z obciążeniem każdego pokoju oraz godzinami jednoczesnego użytkowania. Tabela nie gwarantuje identycznej mocy w każdych temperaturach i stanach pracy.
Cztery mniejsze jednostki i jedna o oznaczeniu 5,0 kW
Dopuszczony przykład 4 × 2,5 + 1 × 5,0 kW ma sumę oznaczeń 15,0 kW, lecz nadal 10,0 kW nominalnego chłodzenia całego układu. W tabeli rozdział wynosi 1,67 kW na każdą z czterech mniejszych jednostek i 3,33 kW na większą. Wynik sumowania 10,01 kW jest skutkiem zaokrągleń. Do określenia ogrzewania tego połączenia potrzebne są potwierdzone dane, których nie zastępuje podział chłodzenia.
Praca z mniejszą liczbą urządzeń i modulacja
Poza 1:5 tabela zawiera konfiguracje 1:1, 1:2, 1:3 i 1:4. Dla pojedynczej jednostki wymienia oznaczenia 2,5; 3,5; 4,2; 5,0 i 7,1 kW. Podwójna rotacyjna sprężarka Twin Rotary DC inverter dostosowuje pracę do obciążenia. Zakres wydajności w karcie Nordic wynosi 3,2–11,0 kW w chłodzeniu i 4,4–11,5 kW w grzaniu; nie jest zakresem mocy każdej strefy ani deklaracją dowolnej rozbudowy.
Dane ogrzewania oraz rozwiązania Nordic
Nominalny pobór: dane Nordic i referencja instrukcji
W dokumencie Nordic pobór nominalny wynosi 3,33 kW w chłodzeniu i 2,82 kW w grzaniu. Instrukcja wskazuje 3,47/2,84 kW dla połączenia 2 × AS25S2SF2FA + 1 × AS35S2SF2FA + 1 × AS50S2SF2FA, z poborem urządzeń wewnętrznych i agregatu. Źródła nie wyjaśniają różnicy. Pobór elektryczny opisujemy wraz z jego pochodzeniem; nie jest on mocą chłodzenia 10,0 kW ani grzania 10,5 kW.
Jak odczytać niespójne wiersze ogrzewania 2026?
Dla układów 1:4 i 1:5 tabela ogrzewania podaje m.in. 10,0 kW z zakresem 3,2–11,0 kW, odpowiadającym chłodzeniu. W wierszach pięciu jednostek widnieje też SCOP 7,0 i A++, sprzeczne z ogrzewaniem w karcie Nordic i instrukcji. Nie przenosimy tych liczb do parametrów grzania. Potwierdzone nominalne grzanie agregatu wynosi 10,5 kW, a podział i sezonową efektywność konkretnego zamówienia należy ustalić z właściwą dokumentacją.
Ogrzewanie: odniesienie czterech jednostek przy −15°C
Dopuszczony zakres temperatury zewnętrznej dla ogrzewania to od −15°C do +24°C. W punkcie TOL −15°C instrukcja podaje 7,046 kW i COP 2,56 dla referencji 2 × AS25S2SF2FA + 1 × AS35S2SF2FA + 1 × AS50S2SF2FA. Referencja obejmuje cztery urządzenia, mimo że agregat obsługuje maksymalnie pięć. Dobór zimowy powinien uwzględnić charakterystykę zamawianego zestawu i straty ciepła budynku, zamiast zakładać nominalne 10,5 kW przy mrozie.
Grzałka tacy, EEV i powierzchnia Blue Fin
Grzałka tacy ociekowej wyróżnia Nordic -H i pomaga ograniczać zamarzanie wody w agregacie. Należy przewidzieć miejsce odpływu po odszranianiu, podparcie oraz dostęp do czyszczenia. Elektroniczny zawór rozprężny EEV reguluje przepływ czynnika, a hydrofilowe wykończenie Blue Fin wspomaga odprowadzanie kondensatu i ochronę lamel. Te cechy nie stanowią wyposażenia nawiewnego pokoi; sterowanie, piloty i filtry zależą od jednostek wewnętrznych.
Rurociągi, czynnik i miejsce dla agregatu
SEER i SCOP z warunkami odniesienia
Karta Nordic podaje SEER 7,0, SCOP 4,0 oraz klasy A++/A+. Instrukcja wiąże wartości 7,0/4,0 z czterema jednostkami: 2 × AS25S2SF2FA + 1 × AS35S2SF2FA + 1 × AS50S2SF2FA. Tabela chłodzenia 2026 potwierdza SEER 7,0 dla pięciu połączeń 1:5. Nie potwierdza to jednak automatycznie ich SCOP ani klasy ogrzewania: niespójne wiersze grzewcze wymagają wyjaśnienia. Etykietę energetyczną należy sprawdzić dla kompletnego dobieranego systemu.
Suma pięciu tras: limit 80 m, gałąź do 25 m
Przy pięciu jednostkach długości tras liczy się łącznie. Przykład 20 + 18 + 16 + 14 + 12 m daje 80 m, a każda gałąź pozostaje krótsza niż 25 m. To kontrola długości, nie potwierdzenie całego projektu. Osobno obowiązują wymagania położenia urządzeń i różnic wysokości: karta podaje do 15 m względem agregatu oraz 7,5 m między jednostkami wewnętrznymi, z dodatkowymi ograniczeniami opisanymi w instrukcji.
R32 i pięć par portów o różnych średnicach
Fabryczne napełnienie wynosi 2,4 kg R32. Do 40 m sumy przewodów nie wymaga doładowania; powyżej obowiązuje 20 g/m. Dla instalacji 80 m obliczenie daje (80 − 40) × 20 g = 800 g dodatkowego czynnika. Przyłącza cieczowe mają 5 × 6,35 mm, a gazowe 3 × 9,52 mm + 2 × 12,7 mm. Dobór portów, przewodów i ewentualnych redukcji ustala instalator według właściwej instrukcji i oznaczeń urządzenia.
Obudowa 920 mm, masa 66 kg i moc akustyczna 70 dB(A)
Wymiary netto agregatu to 920 × 372 × 760 mm w kolejności szerokość, głębokość, wysokość. Wspornik lub podstawa muszą uwzględniać masę 66 kg oraz wymagane odstępy i obsługę. Zasilanie jest jednofazowe 220–240 V, 50/60 Hz. Moc akustyczna 70 dB(A) opisuje emisję źródła; nie jest ciśnieniem dźwięku przy oknie. Dla chłodzenia producent dopuszcza temperaturę zewnętrzną od −10°C do +46°C.
Dla kogo przeznaczony jest Haier 5U105S2SS5FA-H Nordic?
Wybór tej jednostki zaczyna się od liczby stref i ich jednoczesnego zapotrzebowania. Poniższe sytuacje pomagają ocenić dobór, bez przypisywania urządzeniu niepotwierdzonego metrażu.
Dla właścicieli domu z pięcioma strefami — kiedy obliczenia potwierdzają odpowiedni udział wspólnej wydajności dla każdego równocześnie używanego pokoju.
Dla osób planujących większą jednostkę i cztery mniejsze — po sprawdzeniu rozdziału mocy w dopuszczonym układzie 4 × 2,5 + 1 × 5,0 kW.
Dla inwestorów dobierających ogrzewanie multisplit — z osobnym potwierdzeniem danych grzewczych zestawu oraz jego pracy przy temperaturze projektowej.
Dla użytkowników potrzebujących pięciu jednostek o oznaczeniu 2,5 kW — jeśli tabelaryczne 2,00 kW chłodzenia na strefę odpowiada ich założeniom obciążenia.
Dla kupujących agregat do etapowej inwestycji — gdy zarówno pierwszy mniejszy układ, jak i docelowa konfiguracja mają potwierdzoną zgodność.
Dla projektujących instalację o rozległych trasach — z kontrolą sumy pięciu gałęzi, ilości czynnika i różnic poziomów jeszcze przed zamówieniem urządzenia.
Gdzie zaplanować system z Haier 5U105S2SS5FA-H?
Zastosowanie zależy od kompletnej kombinacji urządzeń i warunków montażowych. Każdy przykład wymaga projektu obejmującego wydajność, rurociągi, zasilanie i odprowadzenie skroplin.
Pięć pokoi użytkowanych równocześnie — przy doborze z uwzględnieniem wspólnej mocy agregatu, a nie wyłącznie mocy oznaczonej na każdej jednostce.
Strefa dzienna i cztery oddzielne pomieszczenia — jeśli dopuszczone proporcje urządzeń i tabelaryczny podział wydajności pasują do potrzeb tych stref.
Zespół gabinetów lub małe biuro — po analizie równoczesnych zysków ciepła, godzin pracy i wyposażenia jednostek pokojowych.
Budynek z sumą tras dochodzącą do 80 m — pod warunkiem zachowania 25 m dla pojedynczego obiegu oraz pozostałych wymagań instrukcji.
Lokal z możliwością montażu cięższego agregatu — z podparciem dla 66 kg, dostępem do serwisu i oceną oddziaływania dźwięku na otoczenie.
Pomieszczenia chłodzone latem i dogrzewane zimą — z dobranymi osiągami podczas mrozu oraz przygotowanym odprowadzeniem wody z podgrzewanej tacy.
Haier 5U105S2SS5FA-H Nordic — dane agregatu i warunki doboru
Do 5 jednostek wewnętrznych; chłodzenie 10,0 kW i grzanie 10,5 kW. Zakresy z karty Nordic: 3,2–11,0 / 4,4–11,5 kW, pobór nominalny 3,33/2,82 kW. Instrukcja dla referencji czterech jednostek wskazuje pobór 3,47/2,84 kW. SEER 7,0 / SCOP 4,0 i A++/A+ są danymi odniesienia; nie przenosimy niespójnych wartości grzania z tabeli 2026 do poszczególnych połączeń 1:4 i 1:5.
Nordic -H: grzałka tacy, Twin Rotary DC inverter, EEV i Blue Fin. Temperatury zewnętrzne: chłodzenie od −10°C do +46°C, grzanie od −15°C do +24°C. Moc akustyczna 70 dB(A), masa netto 66 kg i obudowa 920 × 372 × 760 mm. Wymagane zasilanie jednofazowe 220–240 V, 50/60 Hz. Dla czterojednostkowej referencji instrukcja podaje przy TOL −15°C moc 7,046 kW i COP 2,56; osiągi innych zestawów trzeba potwierdzić.
Przewody: 80 m sumy, 25 m pojedynczej gałęzi. Ciecz: 5 × 6,35 mm; gaz: 3 × 9,52 mm + 2 × 12,7 mm. R32 fabrycznie 2,4 kg; 40 m sumy bez doładowania, dalej 20 g/m. Różnice poziomów w karcie: 15 m względem agregatu i 7,5 m między jednostkami, przy spełnieniu warunków instrukcji. Oferta jednostki zewnętrznej wymaga osobnego doboru urządzeń pokojowych, sterowania, osprzętu i montażu.
Haier 5U105S2SS5FA-H — pytania o pięć stref i parametry zestawu
Czy 5U105S2SS5FA-H Nordic wymaga od razu pięciu jednostek?
Nie. Maksimum wynosi pięć zgodnych jednostek, ale tabela Haier 2026 obejmuje też połączenia 1:1, 1:2, 1:3 i 1:4. Dla pojedynczego urządzenia wymienia oznaczenia mocy 2,5; 3,5; 4,2; 5,0 i 7,1 kW. Należy sprawdzić zgodność pełnych modeli, typów i przyłączy. Nie wystarczy kierować się samą liczbą dostępnych portów.
Jakie pięciojednostkowe kombinacje obejmuje tabela chłodzenia?
W tabeli 2026 są: 5 × 2,5 kW; 4 × 2,5 + 1 × 3,5 kW; 4 × 2,5 + 1 × 4,2 kW; 4 × 2,5 + 1 × 5,0 kW i 3 × 2,5 + 2 × 3,5 kW. Każdy z pięciu wierszy ma 10,0 kW nominalnego chłodzenia całego połączenia. Lista opisuje oznaczenia mocy; przed zamówieniem potwierdza się kompatybilne pełne kody jednostek.
Czy pięć jednostek po 2,5 kW daje razem 12,5 kW chłodzenia?
Suma oznaczeń wynosi 12,5 kW, ale nominalna wydajność tego połączenia w tabeli producenta to 10,0 kW. Podział podczas nominalnego chłodzenia wynosi po 2,00 kW na każdą z pięciu jednostek. Do oceny doboru potrzebne są obciążenia pomieszczeń i warunki równoczesnej pracy. Osiągi zmieniają się wraz z temperaturą i stanem systemu.
Ile chłodzenia przypada jednostce 5,0 kW w zestawie z czterema mniejszymi?
Dla dopuszczonego połączenia 4 × 2,5 + 1 × 5,0 kW tabela przydziela czterem mniejszym urządzeniom po 1,67 kW, a większemu 3,33 kW. Suma 10,01 kW wynika z zaokrągleń; nominalna moc całego wiersza wynosi 10,0 kW. Ten podział dotyczy chłodzenia. Nie można wykorzystać go do określenia mocy grzewczej tych samych stref.
Dlaczego nie podano grzania pięciu stref z tabeli 2026?
W części tabeli ogrzewania dla 1:4 i 1:5 znajdują się dane odpowiadające chłodzeniu: 10,0 kW oraz zakres 3,2–11,0 kW. Wiersze 1:5 mają też SCOP 7,0 i klasę A++, niespójne z kartą Nordic i instrukcją. Potwierdzone w obu tych dokumentach nominalne grzanie wynosi 10,5 kW. Podział grzania i etykietę konkretnego zestawu należy potwierdzić na podstawie właściwych danych producenta.
Czy SEER 7,0 i SCOP 4,0 odnoszą się do pięciu jednostek?
Są to wartości odniesienia karty Nordic. Instrukcja przypisuje 7,0/4,0 referencji z czterema urządzeniami: 2 × AS25S2SF2FA + 1 × AS35S2SF2FA + 1 × AS50S2SF2FA. Tabela chłodzenia 2026 potwierdza SEER 7,0 dla układów 1:5, lecz niespójna tabela grzania nie pozwala potwierdzić ich SCOP. Nie należy utożsamiać maksymalnej liczby jednostek z konfiguracją referencyjną.
Jakie dane pomagają ocenić ogrzewanie podczas mrozu?
Zakres pracy grzewczej wynosi od −15°C do +24°C. Przy TOL −15°C instrukcja wskazuje 7,046 kW i COP 2,56 dla referencji 2 × AS25S2SF2FA + 1 × AS35S2SF2FA + 1 × AS50S2SF2FA. To cztery jednostki i określony punkt testowy. Ocenę zamawianego zestawu należy oprzeć na jego charakterystyce zimowej oraz stratach ciepła budynku; nie zakładać stałej mocy nominalnej 10,5 kW.
Czy grzałka Nordic ogrzewa pomieszczenia bez pracy sprężarki?
Grzałka tej wersji podgrzewa tacę ociekową jednostki zewnętrznej, aby ograniczać zamarzanie skroplin. Nie jest grzałką pokojową i nie stanowi odrębnej deklarowanej mocy ogrzewania stref. Trzeba zapewnić odpływ wody po odszranianiu. Instrukcja nie wskazuje grzałki karteru, dlatego nie przypisujemy jej urządzeniu na podstawie oznaczenia -H.
Jak obliczyć dodatkowy R32 dla instalacji o sumie 80 m?
Próg bez doładowania wynosi 40 m sumy przewodów, a dawka powyżej niego to 20 g/m. Dla 80 m obliczenie daje (80 − 40) × 20 g = 800 g ponad fabryczne 2,4 kg R32. Końcową ilość ustala instalator zgodnie z instrukcją. Niezależnie kontroluje się limit 25 m na obieg i warunki wysokościowe. Próg bez doładowania nie jest maksymalną długością instalacji.
Jakie wymiary i przyłącza uwzględnić przed zamówieniem agregatu?
Obudowa ma 920 × 372 × 760 mm, a masa netto wynosi 66 kg. Potrzebne są odpowiednia podstawa, odstępy serwisowe i jednofazowe zasilanie 220–240 V, 50/60 Hz. Przyłącza cieczowe to 5 × 6,35 mm, gazowe 3 × 9,52 mm + 2 × 12,7 mm. Rozmieszczenie portów sprawdza się w instrukcji i na urządzeniu. Jednostki wewnętrzne, ich sterowanie, osprzęt i montaż są dobierane osobno.
