Agreagat

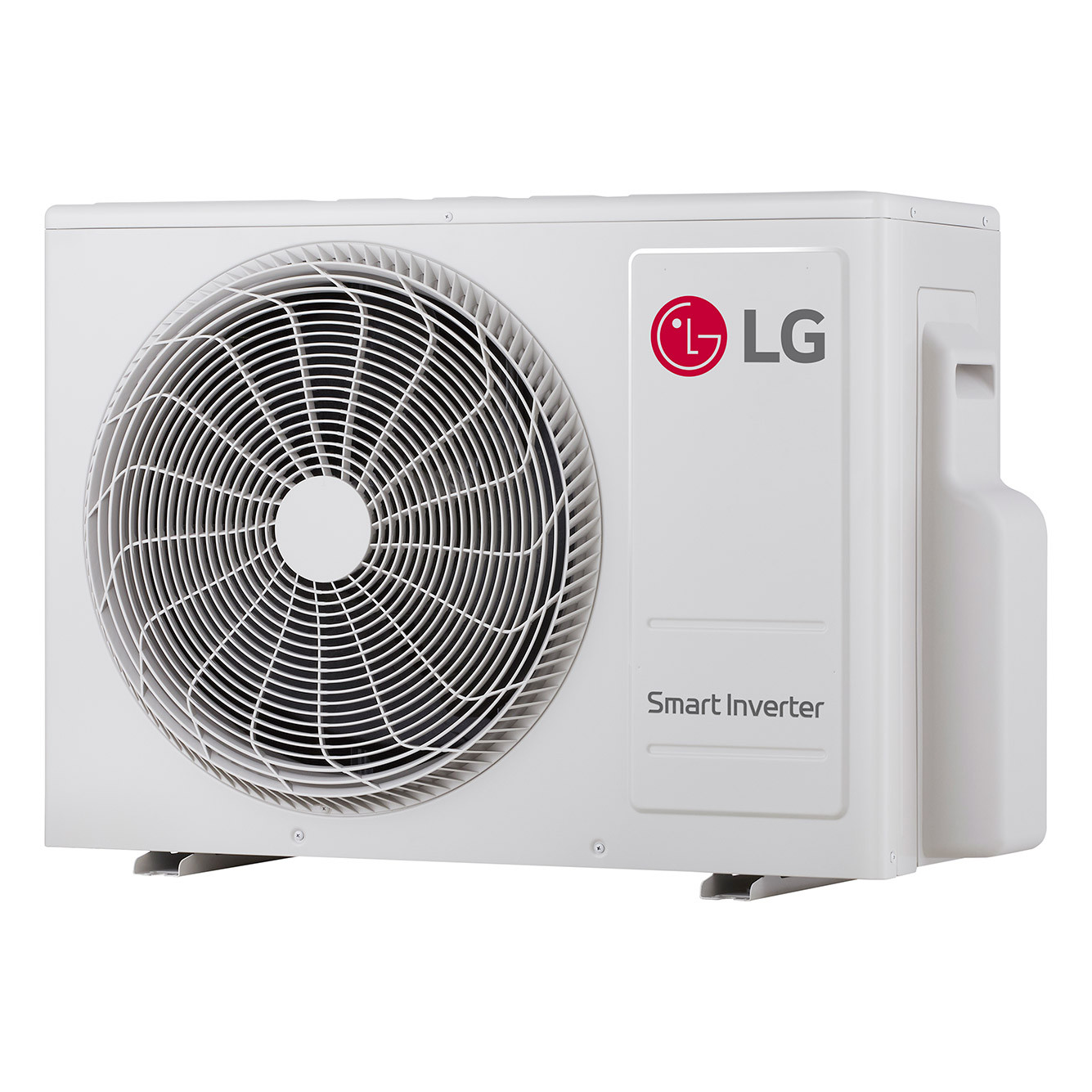

LG MU3R19.U24A0 – jednostka zewnętrzna multisplit 5,3 kW do 3 jednostek wewnętrznych
LG MU3R19.U24A0 — trzy przyłącza przy nominalnych 5,3 kw
LG MU3R19.U24A0 obsługuje od dwóch do trzech kompatybilnych jednostek wewnętrznych. Katalogowe 5,3 kW chłodzenia i 6,3 kW grzania dotyczą wspólnego obiegu, dlatego przy projekcie trzech stref trzeba sprawdzić podział wydajności między pomieszczenia. Trzy porty pozwalają rozmieścić odbiorniki bez instalowania trzech agregatów.
Dla etykiety z dwiema MJ07PC.NSJ i jedną MJ05PC.NSJ LG podaje SEER 8,7 oraz SCOP 4,6, z klasami A+++/A++. Korpus o wymiarach 870 × 330 × 650 mm waży 41,8 kg. Dopuszczalna suma tras wzrasta do 50 m, przy maksymalnie 25 m jednej gałęzi.
- Do 3 jednostek
Minimum dwie kompatybilne jednostki; maksimum 3 odbiorników potwierdzonych w tabeli LG.
- 5,3 / 6,3 kW
Nominalne chłodzenie i grzanie całego układu MU3R19.U24A0, odrębne od poboru prądu.
- SEER 8,70 / SCOP 4,60
Referencja: 2 × MJ07PC.NSJ + 1 × MJ05PC.NSJ; klasy A+++/A++, klimat umiarkowany dla SCOP.
- 50 m sumy rur
Jedna gałąź może mieć do 25 m; oba ograniczenia trzeba spełnić równocześnie.
- 870 × 330 × 650 mm
Korpus MU3R19.U24A0 w kolejności szer. × gł. × wys.; masa 41,8 kg.
- 60 dB(A) mocy akustycznej
Własny parametr agregatu MU3R19.U24A0 podczas chłodzenia, niezależny od hałasu jednostek wewnętrznych.
Funkcje i dane agregatu LG MU3R19.U24A0
Obieg, wydajność i przyłącza
Inwerter w układzie 2–3 stref
Inwerter reguluje wspólną pracę sprężarki, gdy obciążenie dwóch lub trzech stref zmienia się w ciągu dnia.
Trzy bezpośrednie porty
Trzy przyłącza umożliwiają bezpośrednie doprowadzenie gałęzi do zgodnych odbiorników bez zakładania centrali VRF.
Wspólne 5,3 kW chłodzenia
Nominalne 5,3 kW chłodzenia jest wartością całego układu; projekt sprawdza udział tej wydajności w każdej strefie.
Grzanie pomieszczeń
Katalogowe 6,3 kW grzania stanowi odniesienie w warunkach nominalnych, a nie deklarację mocy przy granicznym mrozie.
Wyposażenie i dane sezonowe
R32 i dobór napełnienia
R32 wymaga napełnienia odpowiedniego dla zaprojektowanej instalacji; limit rur nie określa automatycznie ilości czynnika.
Zabezpieczenie wymiennika
Black Fin chroni powierzchnię wymiennika przed korozją, przy zachowaniu wymagań konserwacji i drożności przepływu.
Efektywność konkretnej trójki
Etykieta trzech MJ wskazuje SEER 8,7; ten wynik nie jest etykietą każdej pary podłączonej do MU3R19.
Grzanie w klimacie umiarkowanym
SCOP 4,6 i klasa A++ odnoszą się do klimatu umiarkowanego w referencji 7+7+5 z etykiety LG.
Warunki pracy oraz przygotowanie instalacji
Warunki chłodzenia
Chłodzenie dopuszczono przy temperaturach zewnętrznych −10…+48°C DB, bez założenia jednakowej wydajności w całym przedziale.
Temperatura termometru mokrego
Dla U24A0 zakres grzania to −18…+18°C WB; oznaczenie WB pozostaje częścią parametru technicznego.
Instalacja do 50 m
Łączny limit 50 m ułatwia rozplanowanie trzech tras, ale najdłuższa z nich może mieć najwyżej 25 m.
Akustyka agregatu U24A0
Moc akustyczna 60 dB(A) opisuje agregat, niezależnie od parametrów dźwięku dobranych jednostek pokojowych.
Dla kogo LG MU3R19.U24A0?
Trzy przyłącza przy nominalnych 5,3 kW to punkt wyjścia do doboru LG MU3R19.U24A0. Poniższe przykłady wymagają sprawdzenia obciążeń pomieszczeń i pełnej kombinacji odbiorników.
Mieszkanie z trzema pokojami: Trzy porty pozwalają rozplanować trzy jednostki, jeśli obliczone obciążenia mieszczą się w osiągach dopuszczonego połączenia.
Układ z dwoma odbiornikami: Trzecie przyłącze nie wymusza użycia trzech jednostek; para musi jednak znaleźć się w tabeli połączeń producenta.
Rodzina z osobnymi sypialniami: Można dobrać jednostki pokojowe do różnych obciążeń, kontrolując także jednoczesne zapotrzebowanie wspólnego układu.
Małe biuro z trzema strefami: Wspólny agregat wymaga sprawdzenia zgodnego trybu pracy oraz obciążeń pochodzących od urządzeń i osób.
Inwestor planujący dłuższe trasy: Limit sumy 50 m daje większy zakres projektowania niż modele dwustrefowe, przy zachowaniu ograniczenia każdej gałęzi.
Osoba weryfikująca etykietę: Wskazanie 2 × MJ07PC + MJ05PC pozwala odczytać sezonowe parametry dla konkretnego referencyjnego zestawu.
Konfiguracje i zastosowania LG MU3R19.U24A0
Plan zastosowania LG MU3R19.U24A0 musi połączyć wybór jednostek z trasowaniem instalacji. Przykłady pokazują konfiguracje oraz konkretne ograniczenia tego wariantu.
Referencyjny układ 7+7+5: Dwie MJ07PC.NSJ i jedna MJ05PC.NSJ tworzą konfigurację podaną na etykiecie U24A0.
Dwie wybrane jednostki LG: Takie połączenie może być dopuszczone, ale wymaga własnej kontroli tabel, bez automatycznego przypisywania wskaźników trójki.
Trasy 20 m + 15 m + 15 m: Suma 50 m mieści się w limicie, a pojedyncze gałęzie pozostają poniżej 25 m; napełnienie oblicza instalator.
Rozmieszczenie na dwóch poziomach: Dopuszczalna różnica 7,5 m między jednostkami wewnętrznymi jest osobnym warunkiem od 15 m względem agregatu.
Stanowisko o wysokości korpusu 650 mm: Należy zapewnić przestrzeń dla przepływu powietrza i obsługi; same 870 × 330 mm podstawy nie określają całego stanowiska.
Dogrzewanie kilku pokoi: Podział mocy grzewczej i osiągi podczas mrozu trzeba porównać ze stratami poszczególnych stref w jednym wspólnym trybie.
Podsumowanie parametrów LG MU3R19.U24A0
LG MU3R19.U24A0: minimum 2, maksimum 3 jednostek wewnętrznych, nominalne katalogowe chłodzenie 5,3 kW i grzanie 6,3 kW. Efektywność sezonową podano dla odniesienia: 2 × MJ07PC.NSJ + 1 × MJ05PC.NSJ. SEER 8,70 i SCOP 4,60 oraz klasy A+++/A++ dotyczą wskazanego odniesienia; SCOP opisuje klimat umiarkowany. Inne połączenia należy sprawdzić w odpowiadających im tabelach i dokumentach.
Dla tego wariantu wymiary szerokość × głębokość × wysokość wynoszą 870 × 330 × 650 mm, a masa 41,8 kg. Moc akustyczna w chłodzeniu: 60 dB(A). Dopuszczalne zakresy to −10…+48°C DB podczas chłodzenia oraz −18…+18°C WB podczas grzania. Rury: maksymalnie 50 m sumy i 25 m do jednej jednostki, z różnicami wysokości 15 m agregat–odbiorniki i 7,5 m między odbiornikami. Zasilanie: 220–240 V, 50 Hz, jedna faza. Porównując jednostki zewnętrzne do układów multisplit, zachowaj odniesienie do dokładnej wersji i jej dokumentacji.
FAQ — LG MU3R19.U24A0
Czy trzy porty MU3R19 oznaczają obowiązek montażu trzech jednostek?
Nie. MU3R19.U24A0 wymaga minimum dwóch zgodnych odbiorników i obsługuje maksymalnie trzy. Każda wybrana konfiguracja musi być dopuszczona przez LG.
Czy w cenie agregatu są jednostki pokojowe?
Nie. Ta karta dotyczy samej jednostki zewnętrznej. Jednostki wewnętrzne, sterowanie i montaż należy dobrać jako odrębne elementy kompletnej instalacji.
Czy każdy z trzech pokoi otrzyma 5,3 kW?
Nie. Nominalne 5,3 kW jest wydajnością całego systemu. Dostępny udział w pokojach zależy od dopuszczonej kombinacji odbiorników i warunków pracy.
Której trójki dotyczą SEER 8,7 i SCOP 4,6?
LG wskazuje na etykiecie MU3R19.U24A0 dwie MJ07PC.NSJ i jedną MJ05PC.NSJ. Wskaźniki oraz klasy A+++/A++ odnoszą się do tej referencji, a SCOP do klimatu umiarkowanego.
Czy inną parę można opisać tą samą klasą?
Nie należy tego zakładać. Dla dwóch lub trzech innych odbiorników trzeba sprawdzić odpowiadającą kombinację i dokument efektywności. Zgodność techniczna nie oznacza identycznych wskaźników.
Jaki jest limit rur dla MU3R19.U24A0?
Maksymalnie 50 m sumy wszystkich gałęzi i 25 m do jednej jednostki. Każda gałąź oraz ich łączna długość muszą równocześnie mieścić się w tych granicach.
Co oznacza katalogowy próg 30 m bez uzupełnienia?
To parametr napełnienia podany dla tej rodziny. Dłuższą instalację rozlicza się według instrukcji z uwzględnieniem liczby odbiorników; nie wolno uznać całych 50 m za długość bez dodatkowego R32.
Jakie wymiary i masę uwzględnić przy montażu?
MU3R19.U24A0 ma 870 × 330 × 650 mm w kolejności szerokość × głębokość × wysokość oraz masę 41,8 kg. Projekt uwzględnia również podpory, odstępy i serwis.
Czy agregat dodaje Soft Air lub Wi-Fi do każdego odbiornika?
Nie. Funkcje nawiewu, filtry i łączność wynikają z wyposażenia konkretnej jednostki wewnętrznej lub sterownika. Agregat nie nadaje ich automatycznie całej instalacji.
Czy grzanie do −18°C oznacza stałe 6,3 kW?
Nie. W katalogu podano zakres −18…+18°C WB, czyli dla termometru mokrego. Wydajność grzewczą przy danym mrozie sprawdza się w tabeli odpowiedniej kombinacji.
