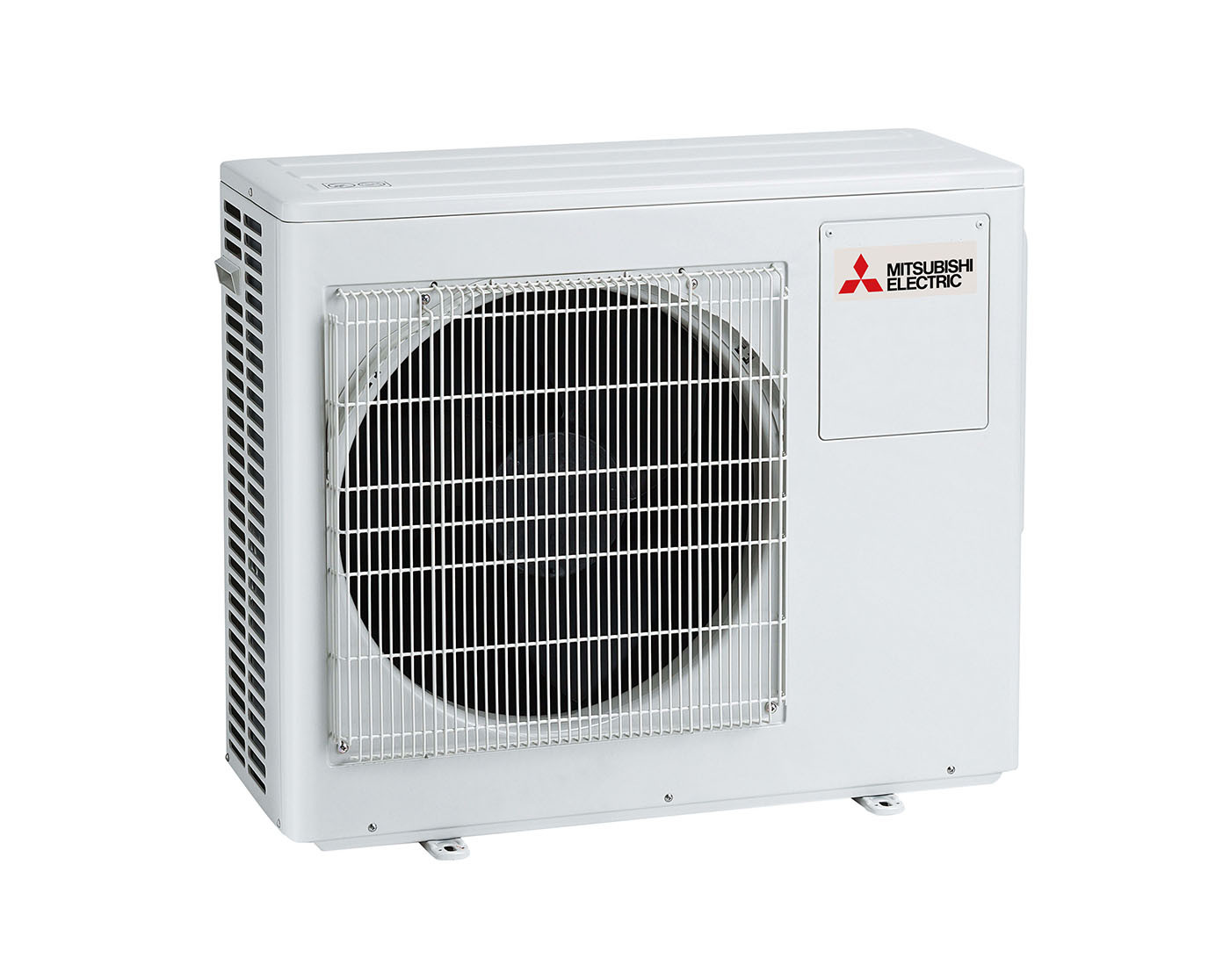

Mitsubishi Electric MXZ-3F54VF4-E1 – jednostka zewnętrzna multisplit 5,4 kW do 3 jednostek wewnętrznych

Dla planujących trzy pomieszczenia: Trzy osobne odbiorniki mogą obsługiwać salon i dwa pokoje. Ich klasy dobierz do obciążenia poszczególnych stref oraz nominalnych 5,4 kW wspólnego układu.

Dla zaczynających od dwóch stref: Model 3F54 wymaga minimum dwóch podłączonych jednostek. Jeśli docelowo mają być trzy, sprawdź dopuszczenie obu etapów i przebieg instalacji jeszcze przed zakupem.

Dla dobierających miejsce i konstrukcję: Dla MXZ-3F54VF4 uwzględnij korpus 840 × 330 × 710 mm oraz masę 58 kg. Katalog dopisuje do głębokości 66 mm na wystające elementy. Wymagane odstępy, mocowanie i dostęp serwisowy sprawdź w instrukcji.

Dla planujących pracę także zimą: Nominalne 7,0 kW grzania oraz granica −15°C w MXZ-3F54VF4 to dwa różne parametry. Obciążenie budynku porównaj z wydajnością wybranego zestawu przy jego temperaturze obliczeniowej.

Dla porównujących etykiety zestawów: W tej karcie MXZ-3F54VF4 oceniono z referencją 3 × MSZ-LN18VG2. SEER 8,5 i SCOP 4,6 można porównywać z właściwą dokumentacją innego zestawu, zachowując ten sam klimat oceny grzewczej.

Dla przygotowujących przebieg rur: Projekt dla MXZ-3F54VF4 powinien zmieścić wszystkie trasy w 50 m sumy i 25 m jednej gałęzi. Maksymalna różnica wysokości agregat–odbiornik: 15 m; gdy agregat znajduje się wyżej od jednostek wewnętrznych, limit wynosi 10 m. Napełnienie fabryczne pokrywa dopuszczone maksimum sumy rur.

Salon i dwie sypialnie: Odbiorniki można rozmieścić w trzech zamkniętych pomieszczeniach. Dla każdego ustal potrzebny nawiew, a dla całego układu oceniaj wspólne zapotrzebowanie na chłodzenie.

Dwa pokoje z rezerwą portu: Uruchomienie z dwiema jednostkami jest dopuszczalne dla 3F54 w zgodnej kombinacji. Trzeci etap trzeba zaprojektować tak, aby późniejszy zestaw również był zatwierdzony.

Pomieszczenia na dwóch kondygnacjach: Limit wysokości wynosi do 15 m, a przy agregacie powyżej jednostek do 10 m. Położenie urządzenia zewnętrznego ma więc znaczenie dla oceny tras.

Trzy niewielkie gabinety: Osobny nawiew w każdym gabinecie może ułatwić dopasowanie użytkowania. Dostępne 5,4 kW porównaj z obciążeniem wszystkich jednocześnie używanych pomieszczeń.

Stanowisko dla obudowy 710 mm: Korpus 840 × 330 × 710 mm waży 58 kg. Podstawa, dostęp do zaworów i wolny wylot powietrza wymagają odpowiednio przygotowanego miejsca.

Dobór grzania dla trzech stref: Nominalne 7,0 kW grzania odnosi się do warunków oceny producenta. Projekt ogrzewania powinien uwzględnić także straty ciepła i wydajność przy niskiej temperaturze.
