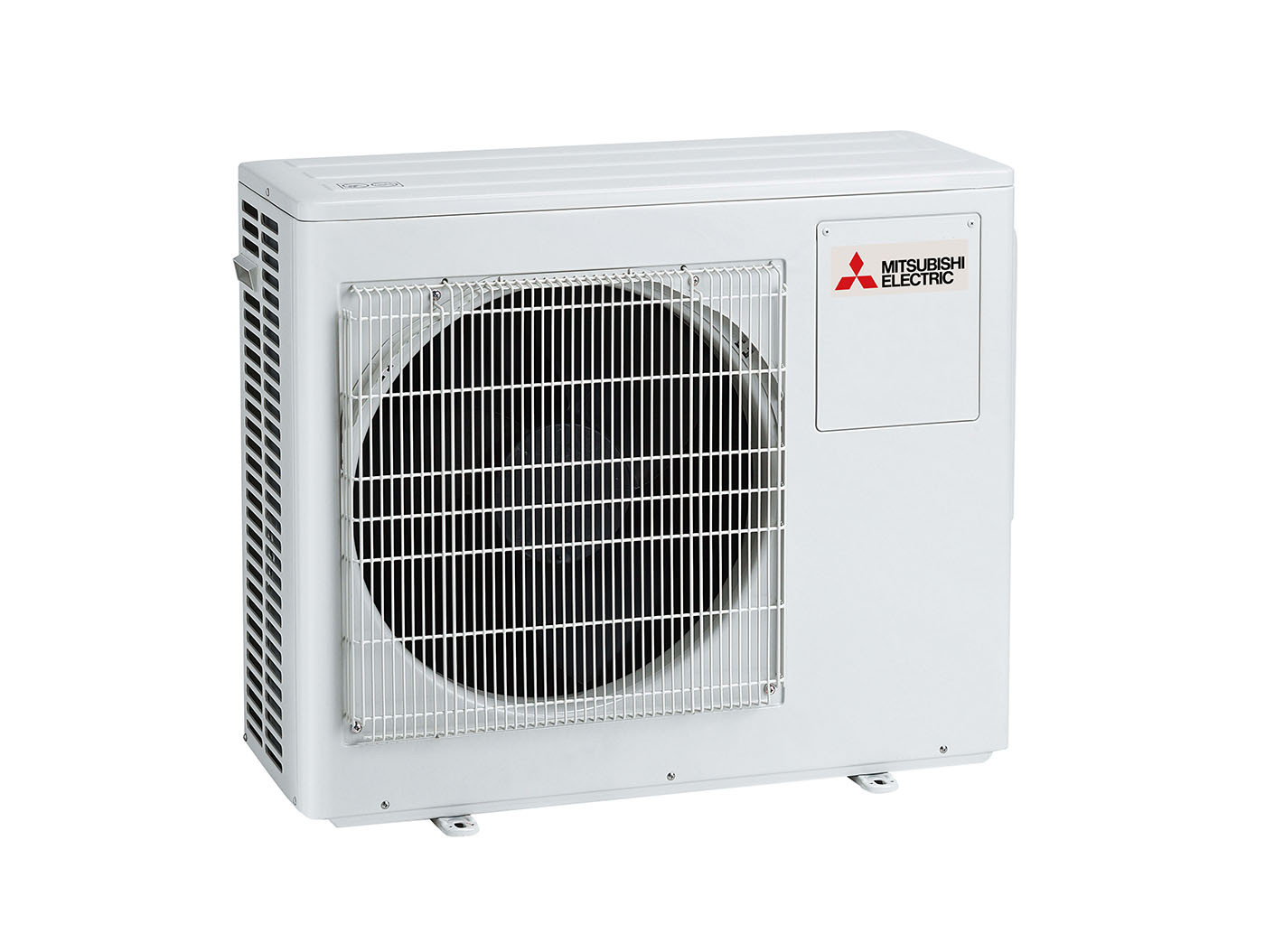

Mitsubishi Electric MXZ-4F72VF4-E1 – jednostka zewnętrzna multisplit 7,2 kW do 4 jednostek wewnętrznych
Mitsubishi Electric MXZ-4F72VF4 — cztery punkty nawiewu i wspólne 7,2 kW
Cztery oddzielne pomieszczenia wymagają odpowiedniej liczby punktów nawiewu. Mitsubishi Electric MXZ-4F72VF4-E1 obsługuje od dwóch do czterech jednostek wewnętrznych i zapewnia nominalnie 7,2 kW chłodzenia oraz 8,6 kW grzania.
Model 4F72 jest propozycją do projektu czterech stref, których wspólne obciążenie odpowiada jego możliwościom. Referencja z czterema MSZ-LN18VG2 osiąga SEER 8,1 i SCOP 4,1. Cztery porty wskazują liczbę odbiorników, a nie cztery niezależne źródła pełnej wydajności.
-
Do 4 jednostek wewnętrznych
Minimum dwie podłączone jednostki.
-
7,2 / 8,6 kW
Nominalne chłodzenie / grzanie całego układu.
-
SEER 8,1 / SCOP 4,1
A++/A+; referencja: 4 × MSZ-LN18VG2.
-
60 m sumy rur
Maksimum 25 m do jednej jednostki; fabryczne napełnienie dla pełnej dopuszczonej sumy.
-
840 × 330 × 710 mm
Korpus: szer. × gł. × wys.; masa 59 kg.
-
Lw 63 dB(A)
Nominalna moc akustyczna w chłodzeniu.
Funkcje i wyposażenie MXZ-4F72VF4
Wydajność i projekt stref
Od dwóch do czterech jednostek
MXZ-4F72VF4 dopuszcza układy z dwiema, trzema lub czterema jednostkami wewnętrznymi według tabel producenta. Liczba odbiorników może odpowiadać etapowi projektu, ale każdą konfigurację trzeba zatwierdzić osobno.
Cztery nawiewy przy 7,2 kW
Nominalne 7,2 kW chłodzenia jest wspólną wydajnością agregatu 4F72. Cztery odbiorniki pomagają dostarczyć nawiew do oddzielnych stref; suma ich klas nie gwarantuje tej samej mocy w każdym pokoju.
Porównanie czterech LN18
Wartości sezonowe w tej karcie odnoszą się do czterech MSZ-LN18VG2 i modelu 4F72. Dzięki wskazaniu referencji można porównać właściwe zestawy zamiast przypisywać SEER 8,1 wszystkim odbiornikom marki.
59 kg oraz 60 m sumy rur
Dla 4F72 zaplanuj stanowisko pod korpus 840 × 330 × 710 mm o masie 59 kg. Cztery gałęzie mają wspólny limit 60 m, przy maksimum 25 m do jednej jednostki.
Efektywność oraz wspólny obieg
Efektywność z pełną referencją
SEER 8,1 / SCOP 4,1, klasy A++/A+; zestaw: 4 × MSZ-LN18VG2. Wartości sezonowe dotyczą MXZ-4F72VF4 z jednostkami 4 × MSZ-LN18VG2. SCOP podano dla klimatu umiarkowanego (Average). Inne dopuszczone połączenia mają własne dane ErP.
Osobne nastawy i wspólny tryb
Dla maksymalnie czterech odbiorników MXZ-4F72VF4 użytkownicy mogą wybierać osobne nastawy. Wspólna jednostka zewnętrzna nie zapewnia jednak jednoczesnego ogrzewania i chłodzenia różnych stref.
Dopuszczone jednostki wewnętrzne
MXZ-4F72VF4 dopuszcza od dwóch do 4 podłączonych jednostek. Pełne modele i klasy odbiorników sprawdź w aktualnej macierzy połączeń Mitsubishi Electric. Sama marka ani liczba portów nie oznaczają zgodności dowolnych urządzeń.
Inwerter i obieg R32
Sprężarka inwerterowa w MXZ-4F72VF4 obsługuje wspólny obieg czterostrefowego projektu. Czynnik R32 ma GWP 675, a napełnienie 2,4 kg. Wentylator agregatu jest elementem agregatu zewnętrznego.
Warunki pracy i przygotowanie instalacji
Praca chłodnicza i grzewcza
Dla MXZ-4F72VF4 zakres zewnętrznej temperatury suchego termometru wynosi −10…+46°C w chłodzeniu oraz −15…+24°C w grzaniu. To seria standardowa MXZ, nie Hyper Heating. Wydajność przy niskiej temperaturze sprawdza się dla konkretnego zestawu.
Długości rur i czynnik fabryczny
MXZ-4F72VF4: maksymalnie 60 m sumy rur oraz 25 m jednej gałęzi. Fabryczne 2,4 kg R32 obejmuje dopuszczone maksimum 60 m, bez dodatkowego napełniania w tym zakresie. Maksymalna różnica wysokości agregat–odbiornik: 15 m; gdy agregat znajduje się wyżej od jednostek wewnętrznych, limit wynosi 10 m.
Moc akustyczna zamiast odległości
Nominalne Lw w chłodzeniu dla MXZ-4F72VF4 wynosi 63 dB(A). Moc akustyczna opisuje źródło; ciśnienie akustyczne w wybranym miejscu zależy od odległości, odbić i sposobu instalacji. Parametrów tych nie należy traktować zamiennie.
Sterowanie wybierane z odbiornikami
W układzie MXZ-4F72VF4 funkcje nawiewu, filtry, pilot i dostęp do aplikacji sprawdź przy wybranych jednostkach wewnętrznych. Ta karta obejmuje sam agregat MXZ-4F72VF4-E1; maksymalnie 4 portów nie oznacza urządzeń pokojowych ani montażu w komplecie.
Dla kogo Mitsubishi Electric MXZ-4F72VF4?
Mitsubishi Electric MXZ-4F72VF4 odpowiada za wspólny obieg w projekcie, którego celem jest cztery punkty nawiewu i wspólne 7,2 kW. Poniższe sytuacje pomagają połączyć parametry agregatu z potrzebami użytkowników.
Dla mieszkań z czterema strefami: Salon i trzy pokoje mogą mieć własne jednostki nawiewowe. Ich klasy i nominalne 7,2 kW całego układu trzeba dopasować do obliczonego obciążenia.
Dla porównujących komfort jednostek pokojowych: Wybór odbiorników obejmuje sposób nawiewu, filtry i sterowanie. Przy korzystaniu z porównań urządzeń pokojowych nie przenoś ich funkcji automatycznie na agregat 4F72.
Dla dobierających miejsce i konstrukcję: Dla MXZ-4F72VF4 uwzględnij korpus 840 × 330 × 710 mm oraz masę 59 kg. Katalog dopisuje do głębokości 66 mm na wystające elementy. Wymagane odstępy, mocowanie i dostęp serwisowy sprawdź w instrukcji.
Dla planujących pracę także zimą: Nominalne 8,6 kW grzania oraz granica −15°C w MXZ-4F72VF4 to dwa różne parametry. Obciążenie budynku porównaj z wydajnością wybranego zestawu przy jego temperaturze obliczeniowej.
Dla porównujących etykiety zestawów: W tej karcie MXZ-4F72VF4 oceniono z referencją 4 × MSZ-LN18VG2. SEER 8,1 i SCOP 4,1 można porównywać z właściwą dokumentacją innego zestawu, zachowując ten sam klimat oceny grzewczej.
Dla przygotowujących przebieg rur: Projekt dla MXZ-4F72VF4 powinien zmieścić wszystkie trasy w 60 m sumy i 25 m jednej gałęzi. Maksymalna różnica wysokości agregat–odbiornik: 15 m; gdy agregat znajduje się wyżej od jednostek wewnętrznych, limit wynosi 10 m. Napełnienie fabryczne pokrywa dopuszczone maksimum sumy rur.
Zastosowania i konfiguracje MXZ-4F72VF4
Przykłady dla MXZ-4F72VF4 pokazują planowanie odbiorników i instalacji. Ostateczna liczba, klasy i pełne modele jednostek wynikają z bilansu pomieszczeń oraz tabel dopuszczonych połączeń.
Salon i trzy oddzielne pokoje: Cztery przyłącza pozwalają rozmieścić odbiorniki zgodnie z podziałem mieszkania. W obliczeniach uwzględnij jednoczesne chłodzenie stref, które nagrzewają się podobnie.
Cztery małe gabinety: Osobne nastawy temperatury mogą odpowiadać różnym godzinom pracy. Cała instalacja zachowuje jeden wspólny tryb: chłodzenie albo ogrzewanie.
Trzy jednostki w pierwszym etapie: Układ z trzema odbiornikami może być dopuszczony dla 4F72. Projekt czwartego pomieszczenia warto uwzględnić od razu, weryfikując docelową kombinację.
Rury prowadzone kilkoma pionami: W czterostrefowym projekcie szybko rośnie suma odcinków. Limit 60 m dotyczy całości, a 25 m pojedynczej gałęzi — oba warunki trzeba zachować.
Wybór miejsca blisko sąsiada: Nominalna moc akustyczna wynosi 63 dB(A) w chłodzeniu. Ocenę stanowiska oprzyj również na propagacji dźwięku, odległości oraz sztywności konstrukcji wsporczej.
Ogrzewanie pokojów w jednym trybie: Nominalne 8,6 kW grzania może być wykorzystane w prawidłowo dobranym zestawie. Różne nastawy nie umożliwiają jednoczesnego chłodzenia jednego pokoju i ogrzewania innego.
Podsumowanie parametrów MXZ-4F72VF4
Mitsubishi Electric MXZ-4F72VF4-E1 obsługuje maksymalnie 4 jednostek wewnętrznych. MXZ-4F72VF4 dopuszcza od dwóch do 4 podłączonych jednostek. Nominalna wydajność całego układu: 7,2 kW chłodzenia / 8,6 kW grzania. SEER 8,1 / SCOP 4,1, klasy A++/A+; zestaw: 4 × MSZ-LN18VG2. Wartości sezonowe dotyczą MXZ-4F72VF4 z jednostkami 4 × MSZ-LN18VG2. SCOP podano dla klimatu umiarkowanego (Average). Inne dopuszczone połączenia mają własne dane ErP.
Korpus 840 × 330 × 710 mm, masa 59 kg, nominalna moc akustyczna 63 dB(A) w chłodzeniu. Rury do 60 m sumy i 25 m jednej gałęzi; fabryczne 2,4 kg R32 obejmuje cały dopuszczony zakres sumy tras. Maksymalna różnica wysokości agregat–odbiornik: 15 m; gdy agregat znajduje się wyżej od jednostek wewnętrznych, limit wynosi 10 m. Zakres zakupu: sam agregat, bez jednostek wewnętrznych i usługi montażu.
FAQ — Mitsubishi Electric MXZ-4F72VF4
Czy model 4F72 musi od razu obsługiwać cztery jednostki?
Nie. Dopuszczone konfiguracje obejmują od dwóch do czterech podłączonych odbiorników. Warunkiem jest zgodność pełnych modeli i klas jednostek z tabelami Mitsubishi Electric dla MXZ-4F72VF4.
Czy 7,2 kW można podzielić na cztery identyczne wydajności?
Taki podział nie opisuje rzeczywistej pracy multisplit. MXZ-4F72VF4 ma wspólne nominalne 7,2 kW chłodzenia, a rozdział wydajności zależy od zapotrzebowania, kombinacji odbiorników i warunków otoczenia.
Czy ranking jednostek pokojowych określa osiągi 4F72?
Nie. Zestawienie odbiorników może pomóc porównać nawiew lub sterowanie, lecz agregat i cała kombinacja mają własne parametry. Dla wybranych jednostek trzeba osobno sprawdzić zgodność oraz dokumentację sezonową układu. Pomocniczo można sprawdzić porównanie klimatyzatorów w rankingu przy wyborze jednostek pokojowych, zachowując osobną ocenę zgodności i osiągów kompletnego zestawu.
Jak odczytać dane sezonowe MXZ-4F72VF4?
SEER 8,1 / SCOP 4,1, klasy A++/A+; zestaw: 4 × MSZ-LN18VG2. Wartości sezonowe dotyczą MXZ-4F72VF4 z jednostkami 4 × MSZ-LN18VG2. SCOP podano dla klimatu umiarkowanego (Average). Inne dopuszczone połączenia mają własne dane ErP. Wydajność nominalna i sezonowa efektywność opisują różne właściwości całego połączenia.
Co obejmuje karta produktu MXZ-4F72VF4-E1?
Przedmiotem tej karty jest sama jednostka zewnętrzna Mitsubishi Electric MXZ-4F72VF4-E1. Jednostki pokojowe, sterowanie, dodatkowe akcesoria i montaż dobiera się osobno. Maksimum 4 odbiorników opisuje możliwości przyłączenia, a nie zawartość kompletu.
Jak sprawdzić zgodność odbiorników z MXZ-4F72VF4?
MXZ-4F72VF4 dopuszcza od dwóch do 4 podłączonych jednostek. Należy porównać pełne kody i klasy wszystkich odbiorników z tabelą kombinacji dla tej wersji agregatu. Dane sezonowe innej konfiguracji wymagają właściwej etykiety i karty ErP.
Czy pokoje z MXZ-4F72VF4 mogą jednocześnie grzać i chłodzić?
Nie. Odbiorniki podłączone do MXZ-4F72VF4 mają indywidualne nastawy, ale korzystają ze wspólnego trybu chłodzenia albo ogrzewania. Ten układ multisplit nie realizuje obu przeciwnych trybów jednocześnie w różnych strefach.
Co oznacza 63 dB(A) w danych MXZ-4F72VF4?
Wartość 63 dB(A) jest nominalną mocą akustyczną Lw jednostki zewnętrznej w chłodzeniu. Nie jest ciśnieniem akustycznym przy oknie lub w ustalonej odległości od MXZ-4F72VF4. Warunki propagacji i montażu wymagają osobnej oceny.
Czy MXZ-4F72VF4 wymaga uzupełnienia R32 dla dopuszczonych tras?
W instalacji czterostrefowej 4F72 suma odcinków może sięgać 60 m i nie wymaga dodatkowego R32 ponad fabryczne 2,4 kg. Każda gałąź pozostaje w granicy 25 m. Różnica wysokości: do 15 m lub do 10 m przy agregacie nad odbiornikami.
Czy 8,6 kW grzania jest dostępne przy −15°C w MXZ-4F72VF4?
Nie można tego założyć na podstawie parametrów nominalnych. 8,6 kW opisuje nominalne grzanie MXZ-4F72VF4, natomiast −15°C jest dolną granicą zakresu pracy. Ocenę ogrzewania przy mrozie oprzyj na charakterystyce wydajności konkretnej kombinacji i uwzględnij odszranianie.
