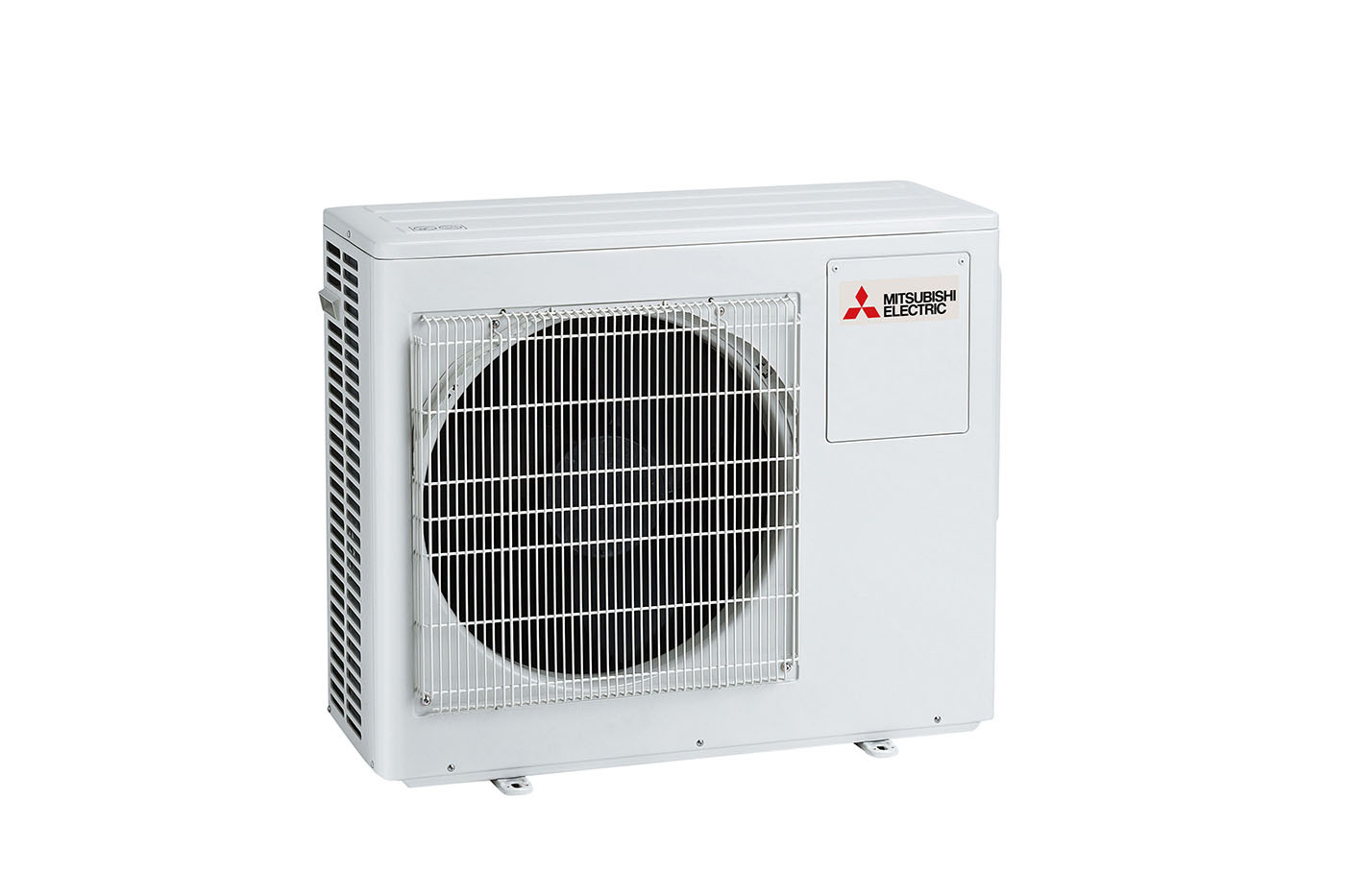

Mitsubishi Electric MXZ-4F80VF4-E1 – jednostka zewnętrzna multisplit 8,0 kW do 4 jednostek wewnętrznych
Mitsubishi Electric MXZ-4F80VF4 — 8,0 kW dla czterech stref o większych potrzebach
Mitsubishi Electric MXZ-4F80VF4-E1 zachowuje cztery porty rodziny 4F i zwiększa nominalną wydajność chłodzenia do 8,0 kW. Nominalne grzanie wynosi 8,8 kW. Model można rozważyć dla dwóch, trzech lub czterech stref zgodnych z tabelami producenta.
To wariant dla projektu, w którym potrzebna jest większa wydajność niż w 4F72, przy tej samej liczbie odbiorników i rozmiarze korpusu. Wybór wymaga porównania bilansu, sezonowych osiągów właściwego zestawu oraz warunków akustycznych planowanego stanowiska.
-
Do 4 jednostek wewnętrznych
Minimum dwie podłączone jednostki.
-
8,0 / 8,8 kW
Nominalne chłodzenie / grzanie całego układu.
-
SEER 7,6 / SCOP 4,1
A++/A+; referencja: 3 × MSZ-LN18VG2 + MSZ-LN25VG2.
-
60 m sumy rur
Maksimum 25 m do jednej jednostki; fabryczne napełnienie dla pełnej dopuszczonej sumy.
-
840 × 330 × 710 mm
Korpus: szer. × gł. × wys.; masa 59 kg.
-
Lw 65 dB(A)
Nominalna moc akustyczna w chłodzeniu.
Funkcje i wyposażenie MXZ-4F80VF4
Wydajność i projekt stref
8,0 kW przy czterech przyłączach
Nominalna wydajność MXZ-4F80VF4 dotyczy całej instalacji. Mocniejszy wariant 4F może odpowiadać większemu wspólnemu obciążeniu, ale nie zwiększa maksymalnej liczby odbiorników ponad cztery.
Ta sama bryła, inne parametry
Korpus 4F80 ma 840 × 330 × 710 mm, a masa wynosi 59 kg. Względem 4F72 zmieniają się m.in. wydajność oraz nominalna moc akustyczna, dlatego porównanie nie powinno kończyć się na wymiarach.
Referencja z trzema LN18 i LN25
Dane SEER 7,6 i SCOP 4,1 przypisano kombinacji 3 × MSZ-LN18VG2 + MSZ-LN25VG2. Nierówne wielkości odbiorników pomagają zrozumieć przykładowy układ salonu oraz mniejszych pokoi.
Parametr akustyczny 65 dB(A)
Dla 4F80 nominalna moc akustyczna w chłodzeniu wynosi 65 dB(A). Jest to Lw agregatu; poziom dźwięku na balkonie lub przy oknie wymaga uwzględnienia odległości i warunków propagacji.
Efektywność oraz wspólny obieg
Efektywność z pełną referencją
SEER 7,6 / SCOP 4,1, klasy A++/A+; zestaw: 3 × MSZ-LN18VG2 + MSZ-LN25VG2. Wartości sezonowe dotyczą MXZ-4F80VF4 z jednostkami 3 × MSZ-LN18VG2 + MSZ-LN25VG2. SCOP podano dla klimatu umiarkowanego (Average). Inne dopuszczone połączenia mają własne dane ErP.
Osobne nastawy i wspólny tryb
Osobne nastawy czterech jednostek pomagają dopasować użytkowanie MXZ-4F80VF4. Tryb chłodzenia lub grzania jest wspólny dla instalacji; należy to uwzględnić w pomieszczeniach o różnych zyskach ciepła.
Dopuszczone jednostki wewnętrzne
MXZ-4F80VF4 dopuszcza od dwóch do 4 podłączonych jednostek. Pełne modele i klasy odbiorników sprawdź w aktualnej macierzy połączeń Mitsubishi Electric. Sama marka ani liczba portów nie oznaczają zgodności dowolnych urządzeń.
Inwerter i obieg R32
Obieg MXZ-4F80VF4 jest regulowany technologią inwerterową i wykorzystuje wentylator agregatu. Fabryczna ilość R32 wynosi 2,4 kg; nominalne 8,0 kW to wydajność cieplna, odrębna od poboru elektrycznego.
Warunki pracy i przygotowanie instalacji
Praca chłodnicza i grzewcza
Dla MXZ-4F80VF4 zakres zewnętrznej temperatury suchego termometru wynosi −10…+46°C w chłodzeniu oraz −15…+24°C w grzaniu. To seria standardowa MXZ, nie Hyper Heating. Wydajność przy niskiej temperaturze sprawdza się dla konkretnego zestawu.
Długości rur i czynnik fabryczny
MXZ-4F80VF4: maksymalnie 60 m sumy rur oraz 25 m jednej gałęzi. Fabryczne 2,4 kg R32 obejmuje dopuszczone maksimum 60 m, bez dodatkowego napełniania w tym zakresie. Maksymalna różnica wysokości agregat–odbiornik: 15 m; gdy agregat znajduje się wyżej od jednostek wewnętrznych, limit wynosi 10 m.
Moc akustyczna zamiast odległości
Nominalne Lw w chłodzeniu dla MXZ-4F80VF4 wynosi 65 dB(A). Moc akustyczna opisuje źródło; ciśnienie akustyczne w wybranym miejscu zależy od odległości, odbić i sposobu instalacji. Parametrów tych nie należy traktować zamiennie.
Sterowanie wybierane z odbiornikami
W układzie MXZ-4F80VF4 funkcje nawiewu, filtry, pilot i dostęp do aplikacji sprawdź przy wybranych jednostkach wewnętrznych. Ta karta obejmuje sam agregat MXZ-4F80VF4-E1; maksymalnie 4 portów nie oznacza urządzeń pokojowych ani montażu w komplecie.
Dla kogo Mitsubishi Electric MXZ-4F80VF4?
Mitsubishi Electric MXZ-4F80VF4 odpowiada za wspólny obieg w projekcie, którego celem jest 8,0 kW dla czterech stref o większych potrzebach. Poniższe sytuacje pomagają połączyć parametry agregatu z potrzebami użytkowników.
Dla czterech stref z większym salonem: Gdy jedno pomieszczenie ma większe zyski ciepła niż pozostałe, dobierz różne klasy odbiorników. Wspólne nominalne 8,0 kW musi odpowiadać ich równoczesnym potrzebom.
Dla wybierających mocniejszy wariant 4F: 4F80 i 4F72 mają tę samą liczbę portów oraz korpus. W projekcie porównaj wydajność, właściwą referencję ErP i moc akustyczną, zamiast zakładać jednakowe osiągi.
Dla dobierających miejsce i konstrukcję: Dla MXZ-4F80VF4 uwzględnij korpus 840 × 330 × 710 mm oraz masę 59 kg. Katalog dopisuje do głębokości 66 mm na wystające elementy. Wymagane odstępy, mocowanie i dostęp serwisowy sprawdź w instrukcji.
Dla planujących pracę także zimą: Nominalne 8,8 kW grzania oraz granica −15°C w MXZ-4F80VF4 to dwa różne parametry. Obciążenie budynku porównaj z wydajnością wybranego zestawu przy jego temperaturze obliczeniowej.
Dla porównujących etykiety zestawów: W tej karcie MXZ-4F80VF4 oceniono z referencją 3 × MSZ-LN18VG2 + MSZ-LN25VG2. SEER 7,6 i SCOP 4,1 można porównywać z właściwą dokumentacją innego zestawu, zachowując ten sam klimat oceny grzewczej.
Dla przygotowujących przebieg rur: Projekt dla MXZ-4F80VF4 powinien zmieścić wszystkie trasy w 60 m sumy i 25 m jednej gałęzi. Maksymalna różnica wysokości agregat–odbiornik: 15 m; gdy agregat znajduje się wyżej od jednostek wewnętrznych, limit wynosi 10 m. Napełnienie fabryczne pokrywa dopuszczone maksimum sumy rur.
Zastosowania i konfiguracje MXZ-4F80VF4
Przykłady dla MXZ-4F80VF4 pokazują planowanie odbiorników i instalacji. Ostateczna liczba, klasy i pełne modele jednostek wynikają z bilansu pomieszczeń oraz tabel dopuszczonych połączeń. Wybierając klimatyzację multisplit do kilku stref, sprawdź, jak cały układ ma pracować przy jednoczesnym zapotrzebowaniu wszystkich pomieszczeń.
Duży salon oraz trzy pokoje: Oddzielne jednostki nawiewowe umożliwiają obsługę czterech stref. Referencja LN18/LN25 nie zastępuje doboru do konkretnych przeszkleń i zysków wewnętrznych.
Cztery pokoje użytkowane jednocześnie: Przy równoczesnej pracy wszystkich odbiorników wspólną wydajność 8,0 kW oceniaj wobec pełnego zapotrzebowania, a nie sumy nazw jednostek pokojowych.
Dwie większe strefy z dodatkowymi portami: Agregat 4F80 wymaga minimum dwóch odbiorników. Pozostałe przyłącza mogą być uwzględnione w docelowym projekcie, jeśli każdy etap tworzy zgodną kombinację.
Wspólny limit czterech tras: Każda gałąź może mieć do 25 m, ale razem nie więcej niż 60 m. Cztery maksymalne pojedyncze długości nie są dopuszczoną sumą instalacji.
Montaż blisko otwieranych okien: Nominalne Lw 65 dB(A) pomaga porównać modele. O lokalizacji decydują także odstępy, odbicia dźwięku, kierunek wylotu i warunki serwisu.
Cztery strefy ogrzewane powietrzem: Nominalne 8,8 kW grzania jest parametrem referencyjnym. Przed doborem podstawowego ogrzewania sprawdź charakterystykę zimową oraz potrzeby wszystkich obsługiwanych pomieszczeń.
Podsumowanie parametrów MXZ-4F80VF4
Mitsubishi Electric MXZ-4F80VF4-E1 obsługuje maksymalnie 4 jednostek wewnętrznych. MXZ-4F80VF4 dopuszcza od dwóch do 4 podłączonych jednostek. Nominalna wydajność całego układu: 8,0 kW chłodzenia / 8,8 kW grzania. SEER 7,6 / SCOP 4,1, klasy A++/A+; zestaw: 3 × MSZ-LN18VG2 + MSZ-LN25VG2. Wartości sezonowe dotyczą MXZ-4F80VF4 z jednostkami 3 × MSZ-LN18VG2 + MSZ-LN25VG2. SCOP podano dla klimatu umiarkowanego (Average). Inne dopuszczone połączenia mają własne dane ErP.
Korpus 840 × 330 × 710 mm, masa 59 kg, nominalna moc akustyczna 65 dB(A) w chłodzeniu. Rury do 60 m sumy i 25 m jednej gałęzi; fabryczne 2,4 kg R32 obejmuje cały dopuszczony zakres sumy tras. Maksymalna różnica wysokości agregat–odbiornik: 15 m; gdy agregat znajduje się wyżej od jednostek wewnętrznych, limit wynosi 10 m. Zakres zakupu: sam agregat, bez jednostek wewnętrznych i usługi montażu.
FAQ — Mitsubishi Electric MXZ-4F80VF4
Co zyskuje 4F80 w porównaniu z 4F72?
MXZ-4F80VF4 oferuje 8,0 zamiast 7,2 kW nominalnego chłodzenia i 8,8 zamiast 8,6 kW grzania. Oba mają do czterech jednostek, korpus 840 × 330 × 710 mm i masę 59 kg. Różnią się też danymi sezonowymi i akustycznymi.
Czy cztery gałęzie po 25 m są dopuszczone dla 4F80?
Nie. Limit 25 m dotyczy jednej gałęzi, a maksymalna suma rur wynosi 60 m. Cztery odcinki po 25 m dałyby 100 m i przekroczyły dopuszczenie tego agregatu.
Czy model 4F80 zapewnia 8,0 kW każdej jednostce?
Nie. 8,0 kW jest nominalną wydajnością chłodzenia wspólnego układu z MXZ-4F80VF4. Odbiorniki współdzielą możliwości agregatu, a ich rzeczywista wydajność zależy od konfiguracji i obciążenia.
Jak odczytać dane sezonowe MXZ-4F80VF4?
SEER 7,6 / SCOP 4,1, klasy A++/A+; zestaw: 3 × MSZ-LN18VG2 + MSZ-LN25VG2. Wartości sezonowe dotyczą MXZ-4F80VF4 z jednostkami 3 × MSZ-LN18VG2 + MSZ-LN25VG2. SCOP podano dla klimatu umiarkowanego (Average). Inne dopuszczone połączenia mają własne dane ErP. Wydajność nominalna i sezonowa efektywność opisują różne właściwości całego połączenia.
Co obejmuje karta produktu MXZ-4F80VF4-E1?
Przedmiotem tej karty jest sama jednostka zewnętrzna Mitsubishi Electric MXZ-4F80VF4-E1. Jednostki pokojowe, sterowanie, dodatkowe akcesoria i montaż dobiera się osobno. Maksimum 4 odbiorników opisuje możliwości przyłączenia, a nie zawartość kompletu.
Jak sprawdzić zgodność odbiorników z MXZ-4F80VF4?
MXZ-4F80VF4 dopuszcza od dwóch do 4 podłączonych jednostek. Należy porównać pełne kody i klasy wszystkich odbiorników z tabelą kombinacji dla tej wersji agregatu. Dane sezonowe innej konfiguracji wymagają właściwej etykiety i karty ErP.
Czy pokoje z MXZ-4F80VF4 mogą jednocześnie grzać i chłodzić?
Nie. Odbiorniki podłączone do MXZ-4F80VF4 mają indywidualne nastawy, ale korzystają ze wspólnego trybu chłodzenia albo ogrzewania. Ten układ multisplit nie realizuje obu przeciwnych trybów jednocześnie w różnych strefach.
Co oznacza 65 dB(A) w danych MXZ-4F80VF4?
Wartość 65 dB(A) jest nominalną mocą akustyczną Lw jednostki zewnętrznej w chłodzeniu. Nie jest ciśnieniem akustycznym przy oknie lub w ustalonej odległości od MXZ-4F80VF4. Warunki propagacji i montażu wymagają osobnej oceny.
Czy MXZ-4F80VF4 wymaga uzupełnienia R32 dla dopuszczonych tras?
Fabryczne 2,4 kg w 4F80 wystarcza dla dopuszczonej sumy do 60 m rur. Cztery gałęzie nie mogą przekroczyć tej wspólnej długości ani 25 m pojedynczo. Agregat powyżej odbiorników ogranicza wysokość do 10 m; w pozostałym dopuszczonym położeniu limit wynosi 15 m.
Czy 8,8 kW grzania jest dostępne przy −15°C w MXZ-4F80VF4?
Nie można tego założyć na podstawie parametrów nominalnych. 8,8 kW opisuje nominalne grzanie MXZ-4F80VF4, natomiast −15°C jest dolną granicą zakresu pracy. Ocenę ogrzewania przy mrozie oprzyj na charakterystyce wydajności konkretnej kombinacji i uwzględnij odszranianie.
