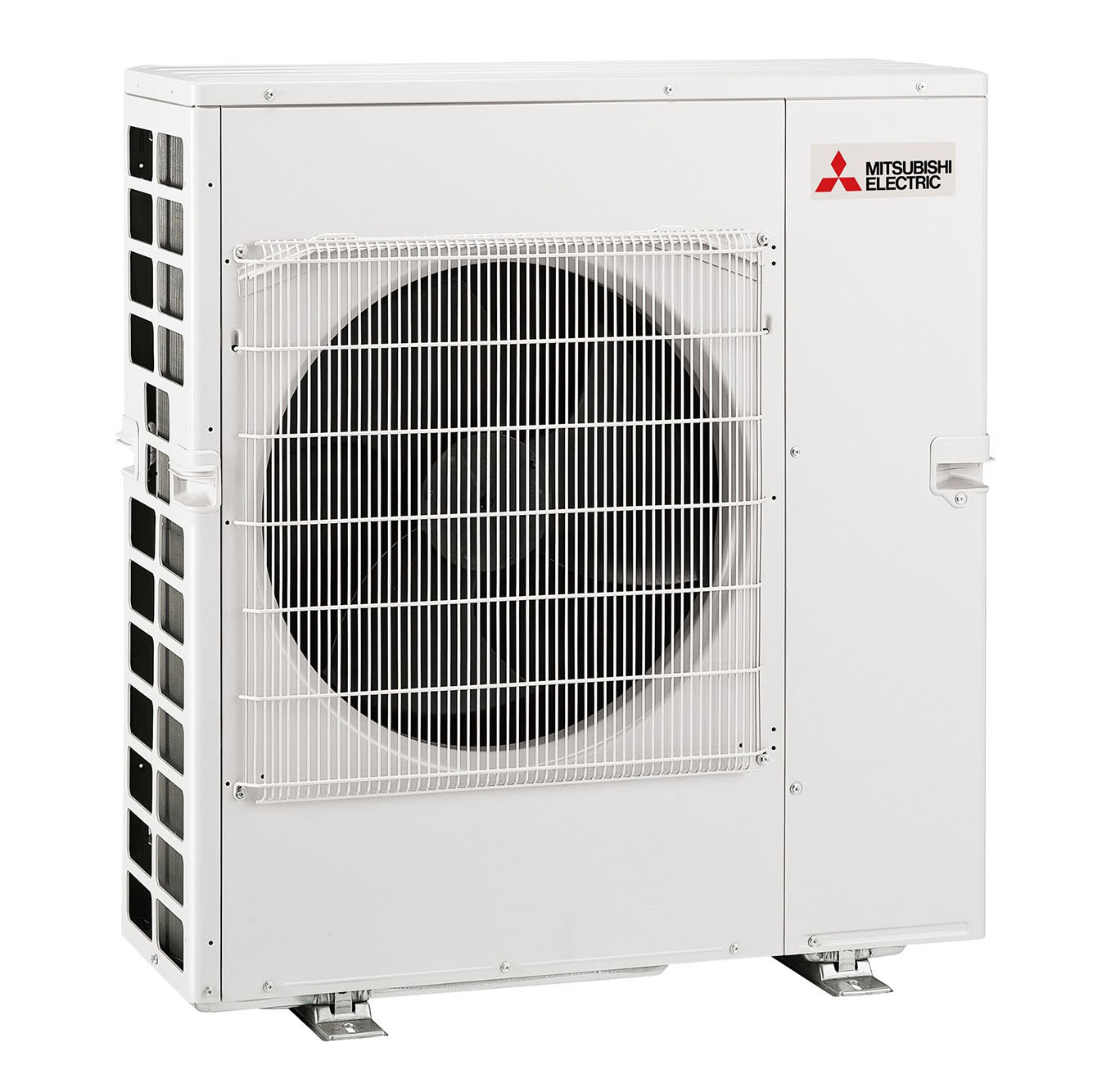

Mitsubishi Electric MXZ-6F120VF2-E1 – jednostka zewnętrzna multisplit 12,0 kW do 6 jednostek wewnętrznych
Mitsubishi Electric MXZ-6F120VF2 — sześć odbiorników i nominalne 12,0 kW chłodzenia
Mitsubishi Electric MXZ-6F120VF2-E1 jest największym pod względem liczby portów agregatem w tym komplecie. Obsługuje maksymalnie sześć jednostek wewnętrznych, przy nominalnych 12,0 kW chłodzenia i 14,0 kW grzania. Wariant 6F120VF2 należy odróżnić od wcześniejszego 6F122 z listy startowej.
Sześć stref wymaga oceny wspólnego obciążenia oraz charakterystyki dopuszczonej kombinacji. Wyższy korpus 950 × 330 × 1048 mm waży 87 kg. Wybór miejsca musi uwzględnić tę obudowę, dostęp do serwisu i maksymalnie 80 m sumy rur. Wybierając systemy klimatyzacyjne Mitsubishi, porównaj liczbę stref, warunki montażu i dopuszczone kombinacje dla konkretnego agregatu.
-
Do 6 jednostek wewnętrznych
Jeden dopuszczony odbiornik klasy co najmniej 25; dla mniejszej klasy trzeba podłączyć co najmniej dwa urządzenia.
-
12,0 / 14,0 kW
Nominalne chłodzenie / grzanie całego układu.
-
SEER 6,8 / SCOP 4,0
A++/A+; referencja: 4 × MSZ-LN18VG2 + 2 × MSZ-LN25VG2.
-
80 m sumy rur
Maksimum 25 m do jednej jednostki; fabryczne napełnienie dla pełnej dopuszczonej sumy.
-
950 × 330 × 1048 mm
Korpus: szer. × gł. × wys.; masa 87 kg.
-
Lw 69 dB(A)
Nominalna moc akustyczna w chłodzeniu.
Funkcje i wyposażenie MXZ-6F120VF2
Wydajność i projekt stref
Sześć portów wspólnego układu
MXZ-6F120VF2 może połączyć do sześciu jednostek pokojowych. Nominalne 12,0 kW chłodzenia rozdziela się między pracujące odbiorniki; sześć przyłączy nie oznacza sześciu niezależnych agregatów o tej mocy.
12,0 kW właściwe dla wersji 6F120
W tej karcie opisano 6F120VF2, którego nominalne chłodzenie wynosi 12,0 kW. Wartości 12,2 kW ze starszego oznaczenia 6F122 nie zostały przeniesione na nowy wariant.
Wysoka obudowa o masie 87 kg
Korpus 6F120 ma 1048 mm wysokości, 950 mm szerokości i 330 mm głębokości. Nie jest to ta sama bryła co 5F102; jej masa 87 kg wymaga odpowiednio dobranej konstrukcji wsporczej.
14,0 kW nominalnego grzania
Wydajność grzewczą 6F120 oceniaj wraz z charakterystyką całego sześciostrefowego zestawu. Nominalne 14,0 kW i granica pracy −15°C określają różne warunki i nie gwarantują stałej mocy podczas mrozu.
Efektywność oraz wspólny obieg
Efektywność z pełną referencją
SEER 6,8 / SCOP 4,0, klasy A++/A+; zestaw: 4 × MSZ-LN18VG2 + 2 × MSZ-LN25VG2. Wartości sezonowe dotyczą MXZ-6F120VF2 z jednostkami 4 × MSZ-LN18VG2 + 2 × MSZ-LN25VG2. SCOP podano dla klimatu umiarkowanego (Average). Inne dopuszczone połączenia mają własne dane ErP.
Osobne nastawy i wspólny tryb
Maksymalnie sześć jednostek MXZ-6F120VF2 pozwala rozmieścić nawiew w wielu pokojach. Każdy odbiornik ma własne nastawy, ale agregat pracuje w jednym wspólnym trybie chłodzenia albo ogrzewania.
Dopuszczone jednostki wewnętrzne
MXZ-6F120VF2: jedna podłączona jednostka jest dopuszczona warunkowo dla klasy 25 lub większej. Przy odbiorniku klasy poniżej 25 wymagane są minimum dwie podłączone jednostki. Każdy układ musi należeć do tabel dopuszczonych kombinacji. Pełne modele i klasy odbiorników sprawdź w aktualnej macierzy połączeń Mitsubishi Electric. Sama marka ani liczba portów nie oznaczają zgodności dowolnych urządzeń.
Inwerter i obieg R32
Duży agregat MXZ-6F120VF2 wykorzystuje inwerter i wentylator agregatu. Napełnienie 2,4 kg R32 dotyczy dopuszczonych warunków instalacji. Nominalne 12,0 kW chłodzenia nie określa stałego poboru prądu.
Warunki pracy i przygotowanie instalacji
Praca chłodnicza i grzewcza
Dla MXZ-6F120VF2 zakres zewnętrznej temperatury suchego termometru wynosi −10…+46°C w chłodzeniu oraz −15…+24°C w grzaniu. To seria standardowa MXZ, nie Hyper Heating. Wydajność przy niskiej temperaturze sprawdza się dla konkretnego zestawu.
Długości rur i czynnik fabryczny
MXZ-6F120VF2: maksymalnie 80 m sumy rur oraz 25 m jednej gałęzi. Fabryczne 2,4 kg R32 obejmuje dopuszczone maksimum 80 m, bez dodatkowego napełniania w tym zakresie. Maksymalna różnica wysokości agregat–odbiornik: 15 m.
Moc akustyczna zamiast odległości
Nominalne Lw w chłodzeniu dla MXZ-6F120VF2 wynosi 69 dB(A). Moc akustyczna opisuje źródło; ciśnienie akustyczne w wybranym miejscu zależy od odległości, odbić i sposobu instalacji. Parametrów tych nie należy traktować zamiennie.
Sterowanie wybierane z odbiornikami
W układzie MXZ-6F120VF2 funkcje nawiewu, filtry, pilot i dostęp do aplikacji sprawdź przy wybranych jednostkach wewnętrznych. Ta karta obejmuje sam agregat MXZ-6F120VF2-E1; maksymalnie 6 portów nie oznacza urządzeń pokojowych ani montażu w komplecie.
Dla kogo Mitsubishi Electric MXZ-6F120VF2?
Mitsubishi Electric MXZ-6F120VF2 odpowiada za wspólny obieg w projekcie, którego celem jest sześć odbiorników i nominalne 12,0 kW chłodzenia. Poniższe sytuacje pomagają połączyć parametry agregatu z potrzebami użytkowników.
Dla projektujących sześć stref: Sześć portów może odpowiadać podziałowi większego domu lub biura. Nominalne 12,0 kW dobierz do jednoczesnych potrzeb, uwzględniając także obciążenia najmniejszych pokoi.
Dla dobierających stanowisko dużego agregatu: Wysokość 1048 mm oraz masa 87 kg są ważne przy wyborze podstawy i transportu. Stanowisko powinno również zapewnić obsługę sześciu tras i swobodny przepływ powietrza.
Dla dobierających miejsce i konstrukcję: Dla MXZ-6F120VF2 uwzględnij korpus 950 × 330 × 1048 mm oraz masę 87 kg. Przestrzeń montażową dobierz z rysunku i wymaganych odstępów w instrukcji. Wymagane odstępy, mocowanie i dostęp serwisowy sprawdź w instrukcji.
Dla planujących pracę także zimą: Nominalne 14,0 kW grzania oraz granica −15°C w MXZ-6F120VF2 to dwa różne parametry. Obciążenie budynku porównaj z wydajnością wybranego zestawu przy jego temperaturze obliczeniowej.
Dla porównujących etykiety zestawów: W tej karcie MXZ-6F120VF2 oceniono z referencją 4 × MSZ-LN18VG2 + 2 × MSZ-LN25VG2. SEER 6,8 i SCOP 4,0 można porównywać z właściwą dokumentacją innego zestawu, zachowując ten sam klimat oceny grzewczej.
Dla przygotowujących przebieg rur: Projekt dla MXZ-6F120VF2 powinien zmieścić wszystkie trasy w 80 m sumy i 25 m jednej gałęzi. Maksymalna różnica wysokości agregat–odbiornik: 15 m. Napełnienie fabryczne pokrywa dopuszczone maksimum sumy rur.
Zastosowania i konfiguracje MXZ-6F120VF2
Przykłady dla MXZ-6F120VF2 pokazują planowanie odbiorników i instalacji. Ostateczna liczba, klasy i pełne modele jednostek wynikają z bilansu pomieszczeń oraz tabel dopuszczonych połączeń.
Salon i pięć oddzielnych pokojów: Każde pomieszczenie może otrzymać własny nawiew w zatwierdzonym zestawie. Dla sześciu jednocześnie używanych stref sprawdź wspólny bilans zamiast sumować klasy urządzeń.
Kilka gabinetów i strefa wspólna: Osobne nastawy pozwalają uwzględnić różne godziny pracy. Wspólny obieg 6F120 działa w jednym trybie, nawet gdy pomieszczenia mają odmienne preferencje temperatury.
Instalacja z wieloma gałęziami: Suma sześciu tras nie może przekroczyć 80 m, a jedna gałąź 25 m. W projekcie uwzględnij rzeczywiste przejścia i piony, nie tylko odległości między urządzeniami.
Rozpoczęcie od części odbiorników: Model VF2 dopuszcza warunkowo pojedynczą jednostkę klasy co najmniej 25. Wszystkie planowane etapy i końcowe sześć odbiorników muszą odpowiadać tabelom producenta.
Stanowisko wymagające oceny akustycznej: Nominalna moc akustyczna w chłodzeniu wynosi 69 dB(A). Dla lokalizacji przy oknach oceniaj odległości, odbicia oraz przenoszenie drgań przez konstrukcję.
Ogrzewanie sześciu stref: Przy nominalnych 14,0 kW potrzebna jest kontrola osiągów dla zimowej temperatury obliczeniowej. Efektywność sezonowa z etykiety dotyczy czterech LN18 oraz dwóch LN25, w klimacie umiarkowanym.
Podsumowanie parametrów MXZ-6F120VF2
Mitsubishi Electric MXZ-6F120VF2-E1 obsługuje maksymalnie 6 jednostek wewnętrznych. MXZ-6F120VF2: jedna podłączona jednostka jest dopuszczona warunkowo dla klasy 25 lub większej. Przy odbiorniku klasy poniżej 25 wymagane są minimum dwie podłączone jednostki. Każdy układ musi należeć do tabel dopuszczonych kombinacji. Nominalna wydajność całego układu: 12,0 kW chłodzenia / 14,0 kW grzania. SEER 6,8 / SCOP 4,0, klasy A++/A+; zestaw: 4 × MSZ-LN18VG2 + 2 × MSZ-LN25VG2. Wartości sezonowe dotyczą MXZ-6F120VF2 z jednostkami 4 × MSZ-LN18VG2 + 2 × MSZ-LN25VG2. SCOP podano dla klimatu umiarkowanego (Average). Inne dopuszczone połączenia mają własne dane ErP.
Korpus 950 × 330 × 1048 mm, masa 87 kg, nominalna moc akustyczna 69 dB(A) w chłodzeniu. Rury do 80 m sumy i 25 m jednej gałęzi; fabryczne 2,4 kg R32 obejmuje cały dopuszczony zakres sumy tras. Maksymalna różnica wysokości agregat–odbiornik: 15 m. Zakres zakupu: sam agregat, bez jednostek wewnętrznych i usługi montażu.
FAQ — Mitsubishi Electric MXZ-6F120VF2
Czy ta karta opisuje starszy MXZ-6F122VF?
Nie, przygotowano wariant MXZ-6F120VF2-E1 z polskiego programu 2026/2027. Jego nominalna wydajność chłodzenia wynosi 12,0 kW, a grzania 14,0 kW. Starsze oznaczenie 6F122 i moc 12,2 kW nie opisują tego produktu.
Czy 6F120 ma taką samą obudowę jak 5F102?
Nie. MXZ-6F120VF2 ma korpus 950 × 330 × 1048 mm i waży 87 kg, a 5F102 jest niższy i lżejszy. Zdjęcie, miejsce montażu i konstrukcja wsporcza muszą odpowiadać właściwemu modelowi.
Jakie SEER i SCOP przyjęto dla 6F120VF2?
Dla referencji 4 × MSZ-LN18VG2 + 2 × MSZ-LN25VG2 przyjęto SEER 6,8 i SCOP 4,0 z etykiety oraz karty produktu ErP. SCOP dotyczy klimatu umiarkowanego; inne zestawy wymagają własnej weryfikacji.
Jak odczytać dane sezonowe MXZ-6F120VF2?
SEER 6,8 / SCOP 4,0, klasy A++/A+; zestaw: 4 × MSZ-LN18VG2 + 2 × MSZ-LN25VG2. Wartości sezonowe dotyczą MXZ-6F120VF2 z jednostkami 4 × MSZ-LN18VG2 + 2 × MSZ-LN25VG2. SCOP podano dla klimatu umiarkowanego (Average). Inne dopuszczone połączenia mają własne dane ErP. Wydajność nominalna i sezonowa efektywność opisują różne właściwości całego połączenia.
Co obejmuje karta produktu MXZ-6F120VF2-E1?
Przedmiotem tej karty jest sama jednostka zewnętrzna Mitsubishi Electric MXZ-6F120VF2-E1. Jednostki pokojowe, sterowanie, dodatkowe akcesoria i montaż dobiera się osobno. Maksimum 6 odbiorników opisuje możliwości przyłączenia, a nie zawartość kompletu.
Jak sprawdzić zgodność odbiorników z MXZ-6F120VF2?
MXZ-6F120VF2: jedna podłączona jednostka jest dopuszczona warunkowo dla klasy 25 lub większej. Przy odbiorniku klasy poniżej 25 wymagane są minimum dwie podłączone jednostki. Każdy układ musi należeć do tabel dopuszczonych kombinacji. Należy porównać pełne kody i klasy wszystkich odbiorników z tabelą kombinacji dla tej wersji agregatu. Dane sezonowe innej konfiguracji wymagają właściwej etykiety i karty ErP.
Czy pokoje z MXZ-6F120VF2 mogą jednocześnie grzać i chłodzić?
Nie. Odbiorniki podłączone do MXZ-6F120VF2 mają indywidualne nastawy, ale korzystają ze wspólnego trybu chłodzenia albo ogrzewania. Ten układ multisplit nie realizuje obu przeciwnych trybów jednocześnie w różnych strefach.
Co oznacza 69 dB(A) w danych MXZ-6F120VF2?
Wartość 69 dB(A) jest nominalną mocą akustyczną Lw jednostki zewnętrznej w chłodzeniu. Nie jest ciśnieniem akustycznym przy oknie lub w ustalonej odległości od MXZ-6F120VF2. Warunki propagacji i montażu wymagają osobnej oceny.
Czy MXZ-6F120VF2 wymaga uzupełnienia R32 dla dopuszczonych tras?
Dla sześciu tras 6F120VF2 producent określa wspólne maksimum 80 m, objęte fabrycznym napełnieniem 2,4 kg R32. Jedna gałąź ma do 25 m, a różnica wysokości do 15 m. Dodatkowy czynnik nie jest sposobem na dopuszczenie dłuższych przewodów.
Czy 14,0 kW grzania jest dostępne przy −15°C w MXZ-6F120VF2?
Nie można tego założyć na podstawie parametrów nominalnych. 14,0 kW opisuje nominalne grzanie MXZ-6F120VF2, natomiast −15°C jest dolną granicą zakresu pracy. Ocenę ogrzewania przy mrozie oprzyj na charakterystyce wydajności konkretnej kombinacji i uwzględnij odszranianie.
