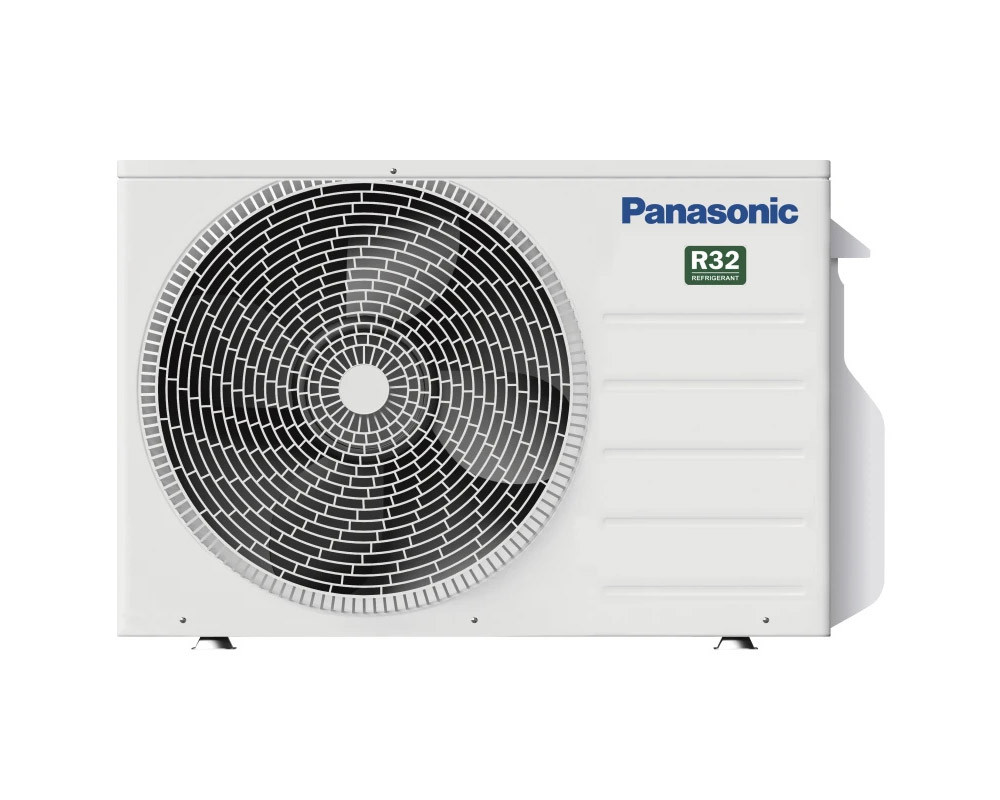

Panasonic CU-2TZ41TBE Multi TZ – jednostka zewnętrzna multisplit 4,1 kW do 2 jednostek wewnętrznych

Dokładnie dwie: producent podaje minimum 2 i maksimum 2 podłączone jednostki wewnętrzne. Tabela parametrów dla jednego aktywnego pomieszczenia opisuje częściowe obciążenie działającego systemu, a nie pozwolenie na montaż z pojedynczym odbiornikiem. Trzeciej jednostki nie można dołożyć do tego agregatu.

Dla CU-2TZ41TBE polska tabela wskazuje CS-MTZ16ZKE, CS-TZ20ZKEW, CS-TZ25ZKEW i CS-TZ35ZKEW. Należą do klas 1,6, 2,0, 2,5 oraz 3,5 kW. Modele TZ 4,2 i 5,0 kW nie są dopuszczone w tej tabeli dla agregatu 4,1 kW. Inne generacje wymagają osobnego potwierdzenia zgodności pełnych oznaczeń.

W tabeli Multi TZ dla tego agregatu występują pary 1,6+1,6; 1,6+2,0; 1,6+2,5; 1,6+3,5; 2,0+2,0; 2,0+2,5; 2,0+3,5; 2,5+2,5 oraz 2,5+3,5 kW. Suma nominalnych mocy podłączanych odbiorników musi mieścić się w 3,2–6,0 kW. Zestaw dwóch jednostek 3,5 kW ma sumę 7,0 kW i nie spełnia tej granicy.

Nie w nominalnym punkcie wspólnej pracy opisanym dla CU-2TZ41TBE. Producent podaje w tabeli 2,05 kW na jednostkę, czyli 4,10 kW łącznie. 5,0 kW jest sumą nominalnych klas obu odbiorników. Wydajność systemu i jej podział należy odczytać z tabeli konkretnego zestawu oraz uwzględnić warunki użytkowania.

Nominalne chłodzenie wynosi 4,10 kW, a zakres 1,50–4,70 kW dla konfiguracji odniesienia. Nominalny pobór elektryczny to 0,99 kW, z zakresem 0,27–1,38 kW, EER 4,14. Chłodzenie jest dopuszczone przy temperaturze zewnętrznej od −10°C do +46°C. Pobór i wydajność zmieniają się w zależności od połączenia oraz obciążenia.

−15°C jest dolną granicą temperatury zewnętrznej dopuszczonej dla ogrzewania; górna wynosi +24°C. Nominalne 4,40 kW nie jest deklaracją mocy przy −15°C. Zakres wydajności grzewczej wynosi 1,10–6,30 kW. Wydajność zimową należy sprawdzić dla wybranego zestawu i porównać ze stratami ciepła obu pomieszczeń.

Katalog podaje SEER 7,10, SCOP 4,30 i klasy A++/A+. Właściwa etykieta energetyczna musi dotyczyć dobranych jednostek. Dokumentacja serwisowa określa punkt nominalny dla połączenia 1,6+2,5 kW. Moc akustyczna agregatu wynosi 63 dB w chłodzeniu i 65 dB w grzaniu. Wartości 48/50 dB(A) są ciśnieniem akustycznym i nie zastępują mocy akustycznej w porównaniu urządzeń.

Nie, ich suma 40 m przekracza limit 30 m. Dozwolona długość jednej gałęzi to 3–20 m, a sumy obu tras 6–30 m. Dwie gałęzie po 15 m spełniają limity długości. Pozostają wymagania dotyczące wysokości, napełnienia i montażu; różnica poziomów między jednostką zewnętrzną a wewnętrzną może wynosić do 10 m.

Fabryczne 0,90 kg R32 obejmuje instalację do 20 m sumy długości obu gałęzi. Powyżej 20 m producent określa 15 g/m dodatkowej długości. Przykładowa suma 30 m oznacza według tej reguły 150 g uzupełnienia. Napełnienie instalacji wykonuje i potwierdza instalator zgodnie z dokumentacją właściwego urządzenia.

Karta obejmuje sam CU-2TZ41TBE. Dwie jednostki wewnętrzne, ich piloty, funkcje Wi-Fi, materiały i montaż ustala się oddzielnie. Gabaryt obudowy to 780 × 289 × 542 mm, z dodatkowym miejscem 70 mm na przyłącza po stronie szerokości i wymaganymi odstępami. Masa netto wynosi 35 kg. Sterowanie pomieszczeń oraz wyposażenie wynikają z wybranych modeli TZ.
