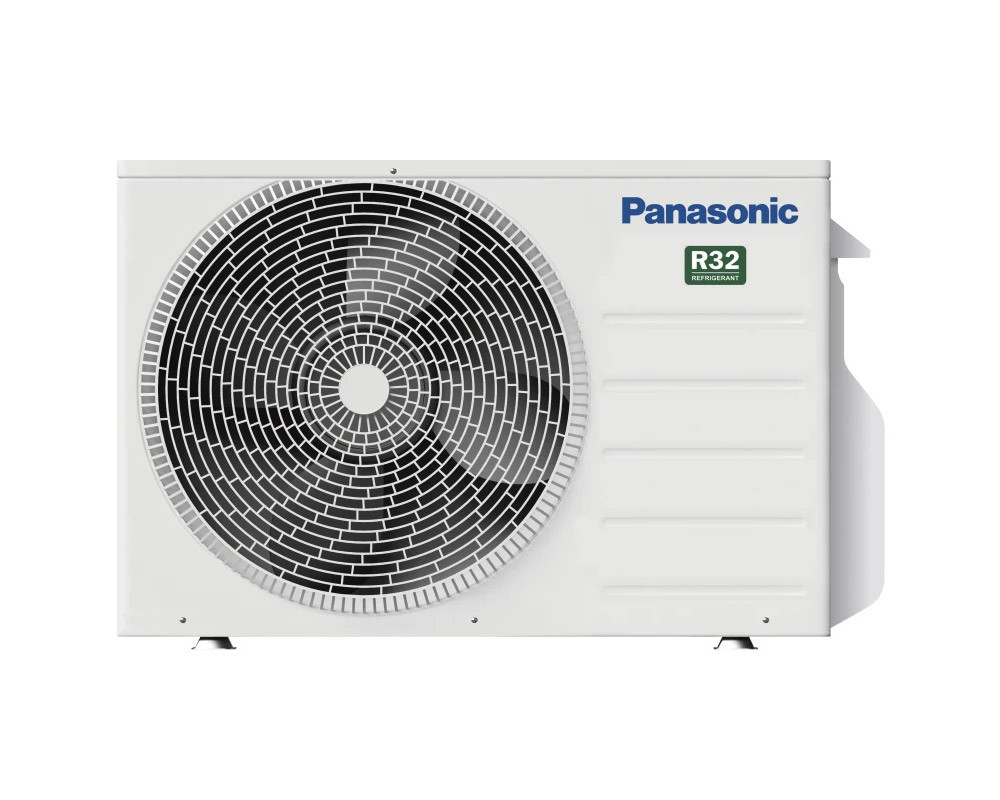

Panasonic CU-2TZ50TBE Multi TZ – jednostka zewnętrzna multisplit 5,0 kW do 2 jednostek wewnętrznych
Panasonic CU-2TZ50TBE Multi TZ — 5 kW chłodzenia i szerszy dobór dwóch odbiorników
Panasonic CU-2TZ50TBE jest agregatem multisplit o nominalnej mocy 5,00 kW chłodzenia i 5,70 kW grzania, przeznaczonym do współpracy z dwiema jednostkami wewnętrznymi. W rodzinie Multi TZ wyróżnia go możliwość połączenia także ze ściennymi jednostkami klas 4,2 i 5,0 kW. To istotne przy doborze dwóch stref, z których jedna potrzebuje większego odbiornika.
Producent określa sumę nominalnych mocy podłączanych jednostek na 3,2–7,7 kW. Tabela zawiera między innymi pary 2,5+5,0 oraz 3,5+4,2 kW. Nie oznacza to wydajności chłodniczej 7,7 kW: agregat rozdziela dostępną moc między oba pomieszczenia, a wynik konkretnego połączenia trzeba odczytać z tabeli pracy zestawu. Dla pary 3,5+4,2 kW tabela podaje nominalnie 2,25+2,75 kW chłodzenia.
Większy zakres kombinacji mieści się w niskiej obudowie o wysokości 542 mm i masie netto 35 kg. CU-2TZ50TBE ma dwa obiegi przyłączeniowe, fabryczne napełnienie 0,90 kg R32 oraz limit 30 m sumy długości instalacji. Opis dotyczy pojedynczej jednostki zewnętrznej. Oba urządzenia pokojowe, ich wyposażenie oraz montaż są osobnymi elementami doboru i zamówienia.
-
5,00 kW nominalnego chłodzenia
Wspólna wydajność układu dwóch pomieszczeń; zakres dla pary odniesienia wynosi 1,50–5,40 kW.
-
5,70 kW nominalnego grzania
Parametr konfiguracji 2,5+2,5 kW; wydajność wybranego połączenia sprawdza się osobno.
-
Obsługa jednostek TZ do klasy 5,0 kW
Polski katalog obejmuje sześć klas jednostek ściennych, z sumą nominalnych mocy do 7,7 kW.
-
17 par klas w tabeli Multi TZ
Także 2,5+5,0 i 3,5+4,2 kW; dwa większe odbiorniki nie oznaczają sumowania ich pełnych mocy.
-
Obudowa 542 mm wysokości, 35 kg
Dwa przyłącza w jednym agregacie, ze wspólnym wizerunkiem obudowy CU-2TZ41/50TBE.
-
Instalacja do 30 m sumy tras
Do 20 m jednej gałęzi; fabryczne napełnienie obejmuje osobny próg 20 m łącznej długości.
CU-2TZ50TBE — dobór większych jednostek TZ i podział wydajności
Możliwości połączeń dwóch stref
Jednostki pokojowe od 1,6 do 5,0 kW
Polska tabela kompatybilności obejmuje CS-MTZ16ZKE, CS-TZ20ZKEW, CS-TZ25ZKEW, CS-TZ35ZKEW, CS-TZ42ZKEW i CS-TZ50ZKEW. Dostępność klas 4,2 oraz 5,0 kW rozszerza dobór względem mniejszego agregatu Multi TZ. Nadal trzeba sprawdzić parę pełnych modeli i ich przyłącza. Nie oznacza to kompatybilności z każdym klimatyzatorem Panasonic; jednostki Etherea, kasetonowe czy kanałowe nie są wymienione w tej polskiej tabeli dla CU-2TZ50TBE.
Para 3,5+4,2 kW na granicy sumy 7,7 kW
Kombinacja 3,5+4,2 kW wykorzystuje górną granicę nominalnych mocy podłączanych odbiorników. Podczas ich wspólnego chłodzenia tabela producenta określa wydajność 2,25 oraz 2,75 kW, czyli 5,00 kW sumy. W grzaniu jest to 2,60 i 3,10 kW. Takie zestawienie można rozpatrzyć dla dwóch stref o różnych potrzebach, ale ich wymagane obciążenia należy porównać z wydajnością zestawu, nie z sumą 7,7 kW.
Większy odbiornik 5,0 kW z mniejszym pokojem
Jednostka TZ klasy 5,0 kW występuje w parach z odbiornikiem 1,6, 2,0 albo 2,5 kW. Zestawienie 3,5+5,0 kW przekracza dopuszczoną sumę i nie znajduje się w tabeli tego agregatu. Dla pary 2,5+5,0 kW nominalne chłodzenie wynosi 1,65+3,35 kW przy obu pracujących jednostkach. Dobierając większy model ścienny, warto więc sprawdzić, jaką część wspólnej mocy otrzyma on przy jednoczesnym obciążeniu drugiej strefy.
Dwa urządzenia od początku, bez trzeciej strefy
CU-2TZ50TBE wymaga dwóch podłączonych jednostek wewnętrznych i ma przyłącza dla dwóch pomieszczeń. Można porównywać różne pary, ale nie planować rozbudowy tego agregatu o trzeci odbiornik. Dane tabeli dla jednego aktywnego pomieszczenia dotyczą pracy częściowo obciążonego układu. Nie są potwierdzeniem montażu z tylko jedną jednostką. Przyszłe potrzeby dodatkowej strefy warto uwzględnić przed wyborem systemu.
Chłodzenie, grzanie i parametry porównawcze
Nominalne 5 kW dla pary 2,5+2,5 kW
Dokumentacja serwisowa opisuje CU-2TZ50TBE przy połączeniu dwóch jednostek klasy 2,5 kW. W tym punkcie nominalne chłodzenie wynosi 5,00 kW, a tabela rozdziela je po 2,50 kW na odbiornik. Zakres wydajności to 1,50–5,40 kW. Mniejsza para 1,6+1,6 kW ma w tabeli inne osiągi: 3,20 kW chłodzenia nominalnie. Wybór agregatu o mocy 5 kW nie nadaje wszystkim dopuszczonym parom identycznej wydajności.
Sprężarka rotacyjna i pobór 1,30 kW
Hermetyczna sprężarka rotacyjna pracuje ze sterowaniem inwerterowym, a zawory rozprężne obsługują dwie gałęzie czynnika. Nominalny pobór elektryczny w chłodzeniu wynosi 1,30 kW, z zakresem 0,27–1,62 kW. EER to 3,85. Są to parametry konfiguracji odniesienia i jej warunków pomiarowych. Moc chłodzenia 5,00 kW opisuje efekt pracy układu, dlatego nie należy traktować jej jako poboru energii elektrycznej.
Ogrzewanie 5,70 kW i kontrola warunków zimowych
Dla referencyjnej pary 2,5+2,5 kW producent podaje 5,70 kW nominalnego grzania, zakres 1,10–6,40 kW, pobór 1,31 kW i COP 4,35. Agregat dopuszcza pracę przy temperaturze zewnętrznej od −15°C do +24°C. Przed użyciem do ogrzewania potrzebna jest ocena wydajności wybranej pary przy mrozie oraz strat ciepła pomieszczeń. Sama dolna granica temperatury nie potwierdza utrzymania 5,70 kW w najzimniejszych warunkach.
SEER 7,00, SCOP 4,20 i moc akustyczna
Parametry sezonowe polskiego katalogu wynoszą SEER 7,00 oraz SCOP 4,20, z klasami A++/A+. Właściwa etykieta odnosi się do konkretnie dobranego zestawu. Moc akustyczna jednostki zewnętrznej według serwisu to 65 dB w chłodzeniu i 67 dB w grzaniu. Podawane osobno ciśnienie akustyczne 50/52 dB(A) jest inną wielkością. Przy wyborze miejsca oprócz danych urządzenia uwzględnia się odbicia dźwięku, sąsiedztwo oraz sposób zamocowania.
Warunki instalacji i zakres zamówienia
Dwie trasy z limitem 30 m łącznie
Dopuszczalne długości wynoszą 3–20 m dla jednej gałęzi i 6–30 m dla sumy obu. Przykładowy przebieg 12 m do pierwszego pokoju i 18 m do drugiego mieści się w tych granicach. Pozostaje kontrola różnic poziomów i napełnienia. Producent określa maksymalnie 10 m różnicy wysokości między jednostką wewnętrzną a agregatem. Dłuższa trasa nie jest automatycznym argumentem za większą klasą mocy jednostki pokojowej.
Próg napełnienia 20 m i przyłącza gazowe
Agregat jest napełniony fabrycznie 0,90 kg R32 dla instalacji do 20 m sumy tras. Tabela określa dodatkowe 15 g/m powyżej tego progu. Dla sumy 26 m jest to 90 g uzupełnienia według tej reguły. Przyłącza agregatu mają 6,35 mm po stronie cieczy i 9,52 mm po stronie gazu. Modele pokojowe 4,2 i 5,0 kW mają w polskim katalogu inne przyłącze gazowe, dlatego instalator musi sprawdzić wymagane połączenia średnic oraz właściwą gałąź.
542 mm wysokości z miejscem na obsługę
Gabaryt samej obudowy w kolejności szerokość × głębokość × wysokość to 780 × 289 × 542 mm. Dodatkowe 70 mm szerokości dotyczy przyłączy rurowych; wymagane odstępy montażowe są kolejnym warunkiem. Konstrukcja podtrzymująca musi uwzględniać masę netto 35 kg oraz warunki miejsca. Podczas planowania trzeba pozostawić dostęp do zaworów i przestrzeń przepływu powietrza, a także przewidzieć odprowadzenie wody z pracy grzewczej.
Wyposażenie pomieszczeń poza samym agregatem
Piloty, sterowanie przez Wi-Fi, funkcje nawiewu i rozwiązania oczyszczania powietrza przypisuje się wybranym jednostkom TZ. Nie są one samodzielnym wyposażeniem oferowanego CU-2TZ50TBE. Zakres zakupu należy więc ustalić osobno dla jednostki zewnętrznej, dwóch urządzeń pokojowych, akcesoriów i montażu. Inwerter oraz wentylator z silnikiem DC są cechami agregatu; nie przesądzają o funkcjach dostępnych w pokojach.
Kiedy warto rozpatrzyć wariant CU-2TZ50TBE?
Najwięcej znaczenia ma tu szersza tabela połączeń przy nadal dwóch pomieszczeniach. Dobór powinien łączyć zgodność modeli, zapotrzebowanie stref i wydajność konkretnej pary.
Dla wybierających jednostkę TZ 4,2 lub 5,0 kW — z drugim odbiornikiem dobranym według dopuszczonych par.
Dla osób rozpatrujących układ 3,5+4,2 kW — które porównają potrzeby pomieszczeń z podziałem mocy całego zestawu.
Dla użytkowników dwóch jednostek 2,5 kW — gdy nominalne 5,00 kW ich wspólnego chłodzenia odpowiada obciążeniu obiektu.
Dla właścicieli dwóch stref o różnych potrzebach — z analizą większego odbiornika i mniejszego pomieszczenia.
Dla planujących sezonowe ogrzewanie — po sprawdzeniu charakterystyki zimowej oraz możliwości odprowadzenia wody.
Dla osób z jednym miejscem na agregat — o ile montaż urządzenia 35 kg spełnia warunki przepływu powietrza i serwisu.
Dwie strefy o różnych obciążeniach — przykłady doboru
Każdy przykład wymaga obliczenia obciążeń. Dopuszczona para jest punktem wyjścia do projektu, a nie gwarancją chłodzenia określonego metrażu.
Salon i mniejszy pokój — z rozpatrzeniem jednostki klasy 5,0 kW oraz odbiornika 1,6–2,5 kW i ich wydajności wspólnej.
Dwa pomieszczenia użytkowane równocześnie — przy porównaniu pary 2,5+2,5 kW z sumą ich zysków ciepła.
Dwie strefy o nierównym nasłonecznieniu — z analizą rozdziału mocy dla pary 2,5+3,5 lub 3,5+4,2 kW.
Lokal z trasami 12 i 18 m — w granicach 30 m sumy, z osobnym sprawdzeniem napełnienia i wysokości.
Pomieszczenia wymagające dogrzewania — jeśli wybrana para zapewnia potrzebną wydajność w lokalnych warunkach zimowych.
Miejsce z ograniczoną wysokością agregatu — po uwzględnieniu obudowy 542 mm, podparcia i odstępów wymaganych przez producenta.
CU-2TZ50TBE — parametry i połączenia przed wyborem zestawu
Dwie jednostki wewnętrzne, nominalne chłodzenie 5,00 kW i grzanie 5,70 kW. Referencja serwisowa: para 2,5+2,5 kW, zakresy 1,50–5,40 i 1,10–6,40 kW. Polski katalog dopuszcza ścienne TZ klas 1,6 / 2,0 / 2,5 / 3,5 / 4,2 / 5,0 kW, z sumą mocy 3,2–7,7 kW. Tabela producenta wymienia 17 par, w tym 2,5+5,0 i 3,5+4,2 kW; pełne modele oraz wydajność dobiera się osobno.
SEER 7,00 / SCOP 4,20, klasy katalogowe A++/A+, moc akustyczna 65/67 dB(A). Dane sezonowe wymagają etykiety dobranej konfiguracji. Chłodzenie dopuszczone przy −10°C do +46°C na zewnątrz, grzanie przy −15°C do +24°C. Masa netto 35 kg, obudowa 780 × 289 × 542 mm i dodatkowe 70 mm szerokości na przyłącza. Instalacja do 30 m sumy i 20 m gałęzi, wysokość wewn./zewn. do 10 m; fabrycznie 0,90 kg R32, próg 20 m sumy i ponad próg 15 g/m.
Zakres tej karty obejmuje pojedynczy agregat Multi TZ. Porównując systemy klimatyzacji Panasonic, zwróć uwagę na zgodność jednostek pokojowych z wybraną rodziną agregatów i liczbę stref. W CU-2TZ50TBE odbiorniki, ich piloty, funkcje Wi-Fi oraz montaż określa się oddzielnie. Zasilanie agregatu: 1f, 230 V, 50 Hz; przyłącza dwóch gałęzi cieczowe 6,35 mm i gazowe 9,52 mm, z kontrolą połączeń dla większych modeli TZ.
FAQ — większe jednostki TZ z agregatem CU-2TZ50TBE
Czy CU-2TZ50TBE można podłączyć do jednej lub trzech jednostek?
Nie. Dokumentacja wymaga dwóch podłączonych jednostek wewnętrznych, a agregat ma przyłącza dla maksymalnie dwóch. Tabela pracy jednego aktywnego pomieszczenia opisuje częściowe obciążenie układu z podłączonymi odbiornikami. Nie dopuszcza montażu z pojedynczą jednostką i nie tworzy możliwości dodania trzeciej strefy.
Jakie pełne modele TZ obejmuje polska tabela?
CS-MTZ16ZKE, CS-TZ20ZKEW, CS-TZ25ZKEW, CS-TZ35ZKEW, CS-TZ42ZKEW oraz CS-TZ50ZKEW. Suma nominalnych mocy chłodzenia wybranej pary musi mieścić się w 3,2–7,7 kW. Dobór obejmuje także przyłącza, dopuszczoną kombinację i przypisanie do gałęzi. Jednostki innych rodzin lub generacji wymagają własnego potwierdzenia zgodności.
Z jakimi jednostkami można połączyć odbiornik TZ 5,0 kW?
Tabela klas CU-2TZ50TBE wymienia pary 1,6+5,0, 2,0+5,0 i 2,5+5,0 kW. Nie zawiera 3,5+5,0 kW, ponieważ suma 8,5 kW przekracza dopuszczone 7,7 kW. Dla większej jednostki trzeba sprawdzić instrukcję dotyczącą gałęzi i połączenia średnic rur; sama obecność 5,0 kW w tabeli nie dopuszcza dowolnego drugiego odbiornika.
Jaką wydajność ma para 3,5+4,2 kW?
Tabela producenta dla CU-2TZ50TBE podaje nominalne chłodzenie 2,25+2,75 kW, czyli 5,00 kW łącznie, oraz grzanie 2,60+3,10 kW, czyli 5,70 kW. Suma 7,7 kW opisuje nominalne klasy odbiorników. Podział mocy nie jest stały w każdych warunkach; dopasowanie zestawu wymaga oceny równoczesnego obciążenia pomieszczeń.
Czy dwie jednostki klasy 3,5 kW są dopuszczone?
Tak, para 3,5+3,5 kW występuje w tabeli tego modelu i mieści się w zakresie sumy 3,2–7,7 kW. Nominalne chłodzenie przy ich wspólnej pracy wynosi 2,50+2,50 kW, czyli 5,00 kW łącznie. Dwa odbiorniki klasy 3,5 kW nie gwarantują wspólnej wydajności 7,0 kW. Zgodność pełnych modeli i ich osiągi trzeba potwierdzić w doborze.
Ile wynosi moc agregatu i jego pobór elektryczny?
Dla pary odniesienia 2,5+2,5 kW nominalne chłodzenie wynosi 5,00 kW, a grzanie 5,70 kW. Pobór elektryczny to odpowiednio 1,30 i 1,31 kW, EER 3,85 i COP 4,35. Zakresy wydajności wynoszą 1,50–5,40 oraz 1,10–6,40 kW. Moc użyteczna i pobór prądu są różnymi parametrami, zależnymi od konfiguracji i warunków pracy.
Jak odczytywać efektywność sezonową i hałas CU-2TZ50TBE?
Katalog podaje SEER 7,00, SCOP 4,20 oraz klasy A++/A+. Etykieta musi odpowiadać konkretnemu połączeniu jednostek. Moc akustyczna agregatu wynosi według serwisu 65 dB w chłodzeniu i 67 dB w grzaniu. Ciśnienie akustyczne 50/52 dB(A) jest osobną wielkością i nie zastępuje mocy akustycznej przy porównywaniu agregatów.
Czy 5,70 kW grzania jest dostępne również przy −15°C?
−15°C to dolna dopuszczona temperatura zewnętrzna pracy w ogrzewaniu, nie potwierdzenie mocy nominalnej w tej temperaturze. Górna granica wynosi +24°C. Dane 5,70 kW i zakres 1,10–6,40 kW dotyczą konfiguracji odniesienia. Do ogrzewania trzeba sprawdzić zimową charakterystykę wybranej pary, jej straty ciepła i sposób odprowadzania wody.
Czy instalacja 12+18 m wymaga dodatkowego czynnika?
Tak. Suma 30 m mieści się w maksymalnej długości, a obie gałęzie są krótsze niż 20 m. Próg fabrycznego napełnienia wynosi jednak 20 m sumy. Przy 15 g/m powyżej tego progu tabela wskazuje 150 g dodatkowego R32. Fabryczne napełnienie wynosi 0,90 kg. Ostateczną ilość i warunki wysokości potwierdza instalator zgodnie z instrukcją.
Co trzeba przewidzieć poza zakupem agregatu?
Dwie zgodne jednostki pokojowe, ich sterowanie, materiały, połączenia rur i montaż. CU-2TZ50TBE waży 35 kg i ma obudowę 780 × 289 × 542 mm, z dodatkowym miejscem 70 mm szerokości na przyłącza i odstępami montażowymi. Potrzebne są odpowiednie podparcie, przepływ powietrza, dostęp serwisowy i odpływ. Przyłącza gazowe większych modeli TZ wymagają sprawdzenia względem przyłączy agregatu.
