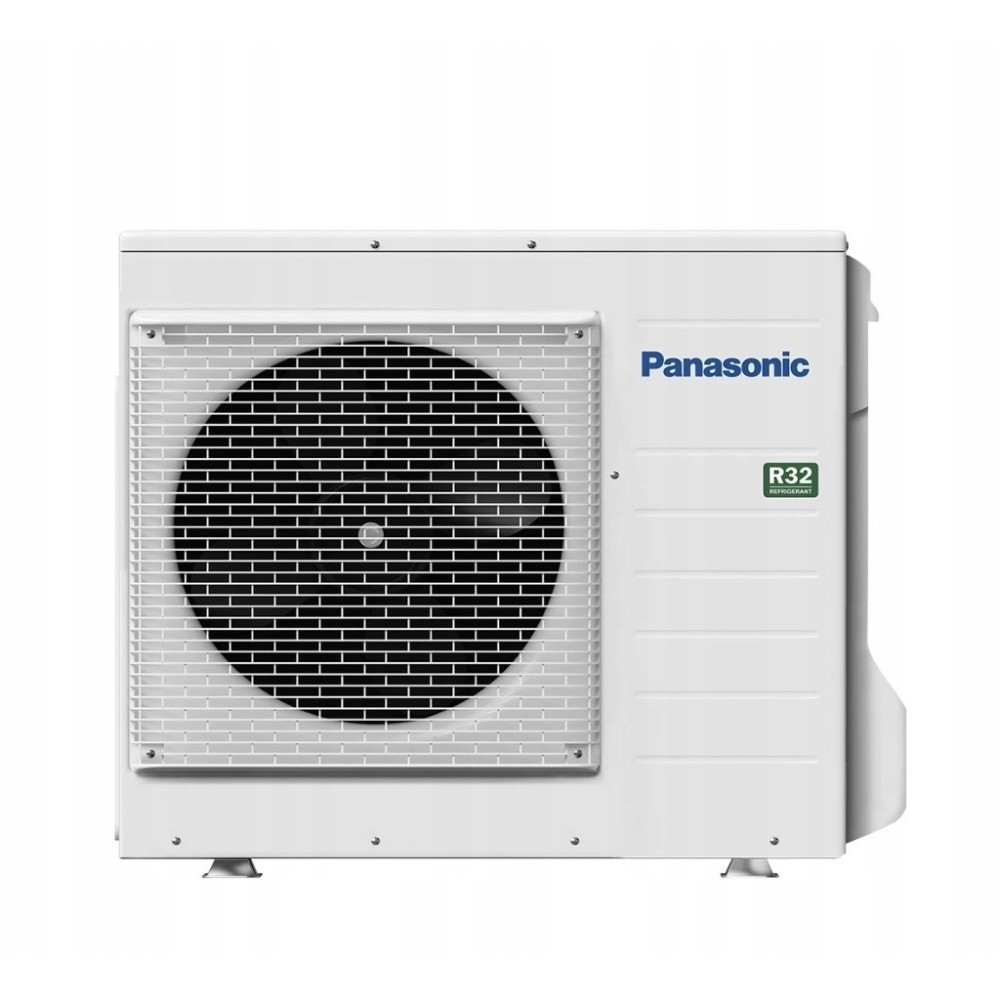

Panasonic CU-3TZ52TBE Multi TZ – jednostka zewnętrzna multisplit 5,2 kW do 3 jednostek wewnętrznych
Panasonic CU-3TZ52TBE — agregat Multi TZ dla dwóch lub trzech stref
Panasonic CU-3TZ52TBE pozwala podłączyć od 2 do 3 jednostek wewnętrznych TZ do jednego agregatu. Nominalna wydajność wynosi 5,20 kW w chłodzeniu i 6,80 kW w grzaniu dla konfiguracji odniesienia 1,6+1,6+2,0 kW. Ten wariant Multi TZ warto rozpatrzyć, gdy dwa pomieszczenia nie wyczerpują potrzeb obiektu albo instalacja wymaga dłuższych tras niż w mniejszych modelach rodziny.
Trzy przyłącza umożliwiają rozdzielenie obsługi pomieszczeń, lecz moc układu pozostaje wspólna. Suma nominalnych mocy podłączonych jednostek może wynosić 4,5–9,5 kW, a konkretne osiągi zależą od ich połączenia. Przykładowo zestaw klas 2,5+2,5+3,5 kW ma w tabeli nominalnie 1,53+1,53+2,14 kW chłodzenia. To 5,20 kW łącznie, przy sumie klas odbiorników 8,5 kW.
CU-3TZ52TBE ma obudowę 875 × 320 × 795 mm, waży 71 kg i dopuszcza do 50 m sumy instalacji. Są to warunki istotne dla miejsca posadowienia oraz projektu trzech gałęzi. Przedmiotem tej karty jest sam agregat. Jednostki pokojowe, ich sterowanie, materiały instalacyjne i montaż dobiera się oraz zamawia oddzielnie.
-
Od dwóch do trzech jednostek TZ
Trzy dostępne przyłącza, minimum dwóch podłączonych odbiorników i suma ich klas mocy 4,5–9,5 kW.
-
5,20 kW chłodzenia / 6,80 kW grzania
Nominalne parametry dla trzech jednostek 1,6+1,6+2,0 kW; inne połączenia mają własne osiągi.
-
SEER 7,60 / SCOP 4,20 w katalogu
Tabela rozróżnia efektywność układów dwóch i trzech stref. Etykieta dotyczy konkretnego zestawu.
-
Do 50 m łącznej instalacji
Limit pojedynczej gałęzi 25 m, dopuszczona różnica wysokości jednostka wewn./zewn. 15 m.
-
Moc akustyczna 62 dB(A)
Wartość serwisowa dla chłodzenia i grzania; osobno podawane ciśnienie akustyczne wynosi 48 dB(A).
-
Fabrycznie 2,10 kg R32
Napełnienie dla tras o łącznej długości do 30 m; powyżej progu tabela przewiduje dodatkowe 20 g/m.
Trzy przyłącza Multi TZ — dobór, wydajność i prowadzenie instalacji
Układ pomieszczeń i zgodność jednostek
Dwie strefy teraz lub projekt trzech pomieszczeń
CU-3TZ52TBE pracuje w instalacji z dwoma albo trzema podłączonymi odbiornikami. Dodatkową strefę należy przewidzieć w projekcie, sprawdzając docelową kombinację, trasy, przyłącza i wspólną wydajność. Rozbudowa oznacza prace instalacyjne, a nie samo dodanie urządzenia pokojowego. Jeden podłączony odbiornik nie spełnia warunków producenta, mimo że tabela opisuje także pracę tylko jednego aktywnego pomieszczenia.
Jedna jednostka zewnętrzna dla kilku pomieszczeń
W obiekcie z ograniczoną liczbą miejsc na agregaty klimatyzacja multisplit z jednym agregatem pozwala obsłużyć kilka stref przez osobne jednostki pokojowe. W tym modelu są to maksymalnie trzy zgodne odbiorniki TZ. Projekt musi uwzględnić ich jednoczesne obciążenie, ponieważ dostępna wydajność zewnętrznego urządzenia jest rozdzielana między pomieszczenia. Do zamówienia agregatu trzeba osobno dobrać jednostki wewnętrzne i zakres montażu.
Sześć klas TZ z polskiej tabeli 2025/26
Zgodne jednostki wymienione w polskim katalogu to CS-MTZ16ZKE oraz CS-TZ20ZKEW, CS-TZ25ZKEW, CS-TZ35ZKEW, CS-TZ42ZKEW i CS-TZ50ZKEW. Obejmują klasy 1,6–5,0 kW. Przy trzech odbiornikach nie każda dowolna trójka jest dopuszczona: liczą się suma 4,5–9,5 kW, tabela połączeń i przypisanie do gałęzi. Modele innych rodzin oraz nowszych generacji wymagają odrębnego potwierdzenia.
Właściwa gałąź dla większej jednostki
Serwis dla generacji WKE rozróżnia przyłącza A, B i C: jednostkę klasy 5,0 kW przewiduje na A, 3,5 i 4,2 kW na A lub B, a na C klasy do 2,5 kW. Przed doborem generacji ZKE trzeba potwierdzić przypisanie w odpowiedniej instrukcji. Jednostki TZ 4,2 i 5,0 kW mają w polskim katalogu gazowe przyłącze 12,70 mm, podczas gdy przyłącza agregatu mają 9,52 mm. Wymagane połączenia średnic sprawdza instalator.
Parametry konkretnej konfiguracji
Punkt odniesienia 1,6+1,6+2,0 kW
Serwis wyznacza parametry nominalne dla dwóch odbiorników klasy 1,6 kW i jednego 2,0 kW. Tabela chłodzenia przypisuje im 1,60+1,60+2,00 kW, czyli 5,20 kW razem. Zakres wydajności referencyjnej to 1,80–6,60 kW. Większe klasy jednostek pokojowych nie zwiększają automatycznie nominalnej mocy agregatu do ich sumy; trzeba odczytać rozdział wydajności odpowiedniego zestawu.
Dwie jednostki mają własne dane sezonowe
Katalogowe SEER 7,60 i SCOP 4,20 opisują konfiguracje trzech pomieszczeń z tabeli producenta. Dla pary 2,0+2,5 kW tabela podaje chłodzenie 4,50 kW, SEER 6,10 i SCOP 3,80. Część par zawierających odbiornik 5,0 kW ma jeszcze inne wskaźniki sezonowe. Przed porównywaniem efektywności trzeba więc wskazać pełne modele oraz liczbę jednostek. Sam kod agregatu nie wystarcza do przypisania identycznej etykiety wszystkim połączeniom.
Wydajność cieplna i pobór prądu
Dla referencyjnego układu trzech jednostek nominalne grzanie wynosi 6,80 kW, a zakres 1,60–7,50 kW. Nominalny pobór elektryczny to 1,59 kW przy COP 4,28. W chłodzeniu pobór wynosi 1,15 kW, a EER 4,52. Moc użyteczna układu jest inną wielkością niż pobór energii elektrycznej. Temperatura zewnętrzna dopuszczona w grzaniu to −15°C do +24°C; nie oznacza to stałej mocy 6,80 kW przy mrozie.
Sprężarka inwerterowa i dane o dźwięku
Agregat wykorzystuje hermetyczną sprężarkę rotacyjną, sterowanie inwerterowe, zawory rozprężne i wentylator z silnikiem DC. Serwis podaje moc akustyczną 62 dB dla obu trybów oraz odrębnie ciśnienie akustyczne 48 dB(A). Hałas w konkretnym miejscu zależy również od mocowania, odbić i odległości. Wyboru miejsca przy oknach lub sąsiednich lokalach nie należy opierać wyłącznie na jednej wartości katalogowej.
Projekt instalacji i miejsce montażu
50 m sumy i 25 m jednej gałęzi
Dla CU-3TZ52TBE maksymalna suma długości rur wynosi 50 m, a jedna trasa może mieć od 3 do 25 m. Układ trzech gałęzi 10+15+20 m mieści się w obu limitach. Przy trzech odbiornikach minimum 3 m na gałąź daje co najmniej 9 m sumy, choć ogólna tabela zakresu zaczyna się od 6 m dla układu dwóch jednostek. Różnicę wysokości między jednostką wewnętrzną i agregatem dopuszczono do 15 m.
Próg 30 m i uzupełnienie R32
Fabryczne napełnienie 2,10 kg R32 odpowiada instalacji do 30 m sumy tras. Reguła dodatkowego napełnienia wynosi 20 g/m powyżej tej długości. Dla przykładu 10+15+20 m, czyli 45 m, obliczenie daje 300 g uzupełnienia. Dopuszczalna maksymalna długość instalacji i długość bez uzupełnienia to osobne limity. Czynności oraz ostateczne napełnienie wykonuje instalator według instrukcji urządzeń.
Większa obudowa i masa 71 kg
Wymiary obudowy w kolejności szerokość × głębokość × wysokość wynoszą 875 × 320 × 795 mm. Na przyłącza rurowe przewidziano dodatkowe 95 mm szerokości; odstępy od przeszkód wymagane przez instrukcję są kolejnym warunkiem. Podparcie, transport i mocowanie należy zaprojektować dla masy netto 71 kg. Trzeba pozostawić dojście serwisowe, drożny przepływ powietrza oraz sposób odprowadzenia wody w pracy grzewczej.
Sterowanie pomieszczeń zależy od odbiorników
Wi-Fi, piloty oraz funkcje nawiewu przypisuje się pełnym modelom zamawianych jednostek wewnętrznych. Nie są one wyposażeniem samego CU-3TZ52TBE. Zasilanie układu pochodzi z agregatu: jedna faza, 230 V, 50 Hz. Zakres zakupu powinien obejmować osobno urządzenie zewnętrzne, dwa lub trzy odbiorniki, sterowanie, akcesoria i montaż. Wybór tej jednostki nie oznacza, że wszystkie te elementy są dołączone do oferty.
Dla kogo CU-3TZ52TBE może być odpowiednim wyborem?
Ten wariant warto ocenić, gdy potrzebne są trzy przyłącza albo większy zasięg instalacji. Liczba stref pozostaje jednym z warunków doboru obok ich obciążeń i zgodności urządzeń.
Dla właścicieli trzech pomieszczeń — którzy chcą dobrać trzy jednostki TZ do wspólnej wydajności jednego agregatu.
Dla planujących docelowo trzecią strefę — z dwoma odbiornikami na początku i wcześniej sprawdzonym projektem rozbudowy.
Dla potrzebujących dłuższych tras — do 50 m łącznie i 25 m na jedną gałąź, po kontroli wysokości oraz napełnienia.
Dla porównujących zestawy pod względem energii — z etykietą konkretnej pary lub trójki zamiast samej wartości katalogowej agregatu.
Dla dobierających różne klasy TZ — z kontrolą sumy 4,5–9,5 kW, przyłączy i tabeli dopuszczonych połączeń.
Dla obiektów z miejscem na jeden większy agregat — gdy konstrukcja, odstępy i dojście serwisowe uwzględniają urządzenie 71 kg.
Zastosowania układu dwóch lub trzech jednostek TZ
Poniższe układy są przykładami do rozpatrzenia w projekcie. Zapotrzebowanie pomieszczeń trzeba porównać z rzeczywistym podziałem mocy wybranego połączenia.
Trzy niewielkie strefy mieszkania — z rozpatrzeniem referencyjnego połączenia klas 1,6+1,6+2,0 kW.
Salon i dwie sypialnie — przy różnych klasach odbiorników i analizie wydajności podczas równoczesnego chłodzenia.
Dwa pokoje oraz planowany gabinet — jeżeli projekt uwzględnia docelową trzecią gałąź i zgodny zestaw.
Trzy pomieszczenia biurowe — z osobnymi jednostkami pokojowymi i oceną wspólnego obciążenia w godzinach pracy.
Obiekt z trasami 10, 15 i 20 m — w granicach długości, z dodatkowym R32 oraz kontrolą różnic poziomów.
Miejsce montażu oddalone od dwóch stref — gdy dopuszczalne 25 m gałęzi i 15 m wysokości odpowiadają warunkom projektu.
CU-3TZ52TBE — najważniejsze warunki doboru
Obsługa od 2 do 3 jednostek wewnętrznych TZ i suma ich klas mocy 4,5–9,5 kW. Nominalne 5,20 kW chłodzenia oraz 6,80 kW grzania dotyczą układu odniesienia 1,6+1,6+2,0 kW. Katalog 2025/26 obejmuje CS-MTZ16ZKE oraz ścienne CS-TZ20/25/35/42/50ZKEW; pełne oznaczenia, połączenia i przyłącza potwierdza się przed zamówieniem. Zakres oferty: pojedyncza jednostka zewnętrzna.
Katalogowe SEER 7,60 / SCOP 4,20, A++/A+, wymagają kontekstu konfiguracji. Dla pary 2,0+2,5 kW tabela wskazuje SEER 6,10 / SCOP 3,80. Moc akustyczna 62 dB(A), ciśnienie akustyczne osobno 48 dB(A). Dopuszczona temperatura zewnętrzna: chłodzenie −10°C do +46°C, grzanie −15°C do +24°C. Sprężarka inwerterowa, wentylator DC i R32; funkcje pomieszczeń zależą od jednostek wewnętrznych.
Obudowa 875 × 320 × 795 mm, dodatkowe 95 mm szerokości na przyłącza i masa 71 kg. Instalacja do 50 m sumy i 25 m jednej gałęzi, minimum 3 m gałęzi, wysokość wewn./zewn. do 15 m. Fabrycznie 2,10 kg R32, próg 30 m sumy bez uzupełnienia i ponad próg 20 g/m. Przyłącza cieczowe 6,35 mm, gazowe 9,52 mm; zasilanie z agregatu 1f, 230 V, 50 Hz. Montaż wymaga odpowiedniej konstrukcji, wolnych przestrzeni i odpływu.
FAQ — konfiguracje dwóch i trzech stref z CU-3TZ52TBE
Czy CU-3TZ52TBE musi mieć trzy jednostki wewnętrzne?
Nie. Producent wymaga co najmniej dwóch podłączonych odbiorników i dopuszcza maksymalnie trzy. Przy dwóch jednostkach nadal obowiązuje suma ich nominalnych mocy 4,5–9,5 kW oraz tabela kombinacji. Nie można rozpocząć instalacji od jednej podłączonej jednostki. Dane dla jednego aktywnego pomieszczenia opisują częściową pracę prawidłowo podłączonego układu.
Czy para 1,6+1,6 kW nadaje się do tego agregatu?
Nie jako samodzielna para podłączonych jednostek: suma 3,2 kW jest poniżej minimalnych 4,5 kW wymaganych dla CU-3TZ52TBE. W tabeli pracy mogą występować osiągi dwóch aktywnych odbiorników w większym układzie, ale nie zastępują warunków doboru. Para 2,0+2,5 kW osiąga dolną granicę 4,5 kW i jest wymieniona w tabeli.
Jakie modele TZ wymienia polski katalog Panasonic 2025/26?
CS-MTZ16ZKE, CS-TZ20ZKEW, CS-TZ25ZKEW, CS-TZ35ZKEW, CS-TZ42ZKEW i CS-TZ50ZKEW. Poza obecnością modeli w tabeli trzeba sprawdzić dopuszczoną parę lub trójkę, przydział do przyłączy i średnice rur. W przypadku innych generacji lub rodzin urządzeń potrzebne jest odrębne potwierdzenie producenta.
Dla jakiego zestawu podano nominalne 5,20/6,80 kW?
Serwis przyjmuje trzy odbiorniki klas 1,6+1,6+2,0 kW. Nominalne chłodzenie wynosi 1,60+1,60+2,00 kW, czyli 5,20 kW; grzanie 2,09+2,09+2,62 kW, czyli 6,80 kW. Zakresy referencyjne to 1,80–6,60 kW chłodzenia i 1,60–7,50 kW grzania. Inne kombinacje wymagają odczytania własnych osiągów.
Czy SEER 7,60 i SCOP 4,20 obowiązują także dla dwóch jednostek?
Nie należy przypisywać tych katalogowych wartości każdej parze. W tabeli producenta połączenie 2,0+2,5 kW ma SEER 6,10 i SCOP 3,80. Dla niektórych par zawierających jednostkę klasy 5,0 kW są inne wskaźniki. Katalogowe 7,60/4,20 dotyczą konfiguracji trzech pomieszczeń z tabeli. Właściwą etykietę dobiera się do pełnych modeli konkretnego zestawu.
Ile chłodzenia otrzymują jednostki 2,5+2,5+3,5 kW?
Tabela CU-3TZ52TBE określa nominalny podział 1,53+1,53+2,14 kW, łącznie 5,20 kW. Suma klas podłączonych odbiorników wynosi 8,5 kW i mieści się w dopuszczonym przedziale, ale nie jest wydajnością całego układu. Dobór wymaga porównania jednoczesnych potrzeb pomieszczeń z osiągami tego połączenia.
Jakie są limity długości rur i różnicy wysokości?
Maksymalnie 50 m sumy tras i 25 m jednej gałęzi, przy minimum 3 m na każdą gałąź. Dwie trasy dają minimum 6 m sumy, a trzy minimum 9 m. Dopuszczona różnica poziomów między jednostką wewnętrzną a agregatem wynosi 15 m. Poszczególne limity sprawdza się niezależnie; samo zmieszczenie się w sumie 50 m nie potwierdza poprawności projektu.
Ile R32 trzeba dodać dla instalacji 10+15+20 m?
Suma wynosi 45 m i przekracza próg fabrycznego napełnienia 30 m o 15 m. Przy regule 20 g/m obliczenie daje 300 g dodatkowego R32. Agregat zawiera fabrycznie 2,10 kg czynnika. Długości gałęzi mieszczą się w limicie 25 m, ale instalator musi jeszcze potwierdzić wysokości, kompletność połączeń i ostateczne napełnienie według instrukcji.
Co oznacza moc akustyczna 62 dB(A)?
To parametr emisji dźwięku agregatu podany w serwisie dla chłodzenia i grzania. Ciśnienie akustyczne 48 dB(A) jest odrębną wielkością z określonymi warunkami pomiaru. Nie opisuje ono wprost hałasu w dowolnym miejscu obiektu. Przy montażu uwzględnia się odległość od okien, odbicia, konstrukcję mocowania i dostęp do urządzenia.
Czy agregat zawiera sterowanie Wi-Fi i gwarantuje 6,80 kW przy −15°C?
Funkcje Wi-Fi i pilotów zależą od jednostek wewnętrznych oraz ich wyposażenia, a opis dotyczy samego agregatu. −15°C jest dolną dopuszczoną temperaturą pracy w grzaniu, nie gwarancją nominalnej wydajności 6,80 kW przy mrozie. Dla zastosowania grzewczego sprawdza się charakterystykę wybranego zestawu, straty ciepła i odprowadzenie wody z urządzenia.
