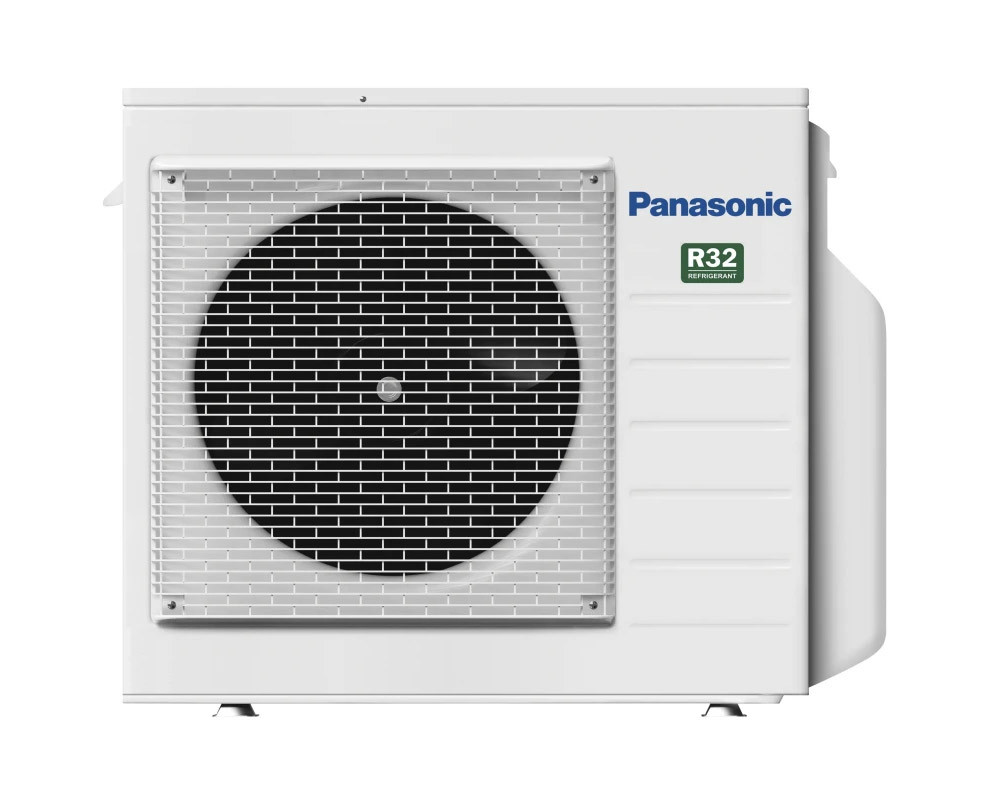

Panasonic CU-3Z68CBE Free Multi Z – jednostka zewnętrzna multisplit 6,8 kW do 3 jednostek wewnętrznych
Panasonic CU-3Z68CBE — 6,8 kW chłodzenia w systemie Free Multi Z
Panasonic CU-3Z68CBE łączy jeden agregat z dwiema lub trzema kompatybilnymi jednostkami wewnętrznymi. Jego nominalna wydajność wynosi 6,80 kW w chłodzeniu oraz 8,50 kW w grzaniu. To parametry wspólnego źródła dla obsługiwanych stref; w projekcie uwzględnia się zapotrzebowanie każdego pomieszczenia i ich równoczesną pracę.
Wariant z trzema przyłączami dopuszcza 4,5–11,2 kW sumy nominalnych mocy chłodniczych odbiorników oraz do 60 m łącznego orurowania. Tabela CU-3Z68CBE obejmuje wybrane jednostki ścienne Etherea i TZ, kasetony oraz kanałowe o niskim sprężu. Wśród nich są także określone modele klasy 6,0 kW, wymagające odpowiednich przyłączy.
Dane sezonowe odnoszą się do konkretnego kompletu: CU-3Z68CBE + CS-MZ16CKE + 2 × CS-Z25CKEW. Karta ErP podaje dla tej referencji SEER 8,20 i SCOP 4,60, klasy A++ / A++, ze SCOP dla klimatu umiarkowanego. Kupowana jednostka zewnętrzna nie zawiera urządzeń pokojowych ani usługi montażu.
-
6,80 kW dla wspólnego układu
Nominalna moc chłodzenia jest rozdzielana między aktywne strefy. Nie mnoży się jej przez liczbę podłączonych jednostek.
-
8,50 kW ogrzewania nominalnie
Dla punktu −7°C Panasonic podaje 7,05 kW grzania. Dobór zimowy wymaga danych dla temperatury projektowej i obciążenia lokalu.
-
Dwa lub trzy odbiorniki
System uruchamia się z minimum dwiema zgodnymi jednostkami. Trzeci port pozwala zaprojektować dodatkową strefę w dopuszczonym zestawieniu.
-
Suma mocy odbiorników do 11,2 kW
Zakres 4,5–11,2 kW dotyczy nominalnych klas jednostek wewnętrznych. Osobno sprawdza się osiągi ich połączenia i wymagane akcesoria.
-
Łączna instalacja do 60 m
Rozproszone strefy mogą mieć oddzielne trasy do 25 m każda. Nawet gdy wszystkie gałęzie spełniają ten limit, ich suma musi mieścić się w 60 m.
-
A++ / A++ w referencji ErP
Konfiguracja CS-MZ16CKE + dwie CS-Z25CKEW ma SEER 8,20 i SCOP 4,60 dla klimatu umiarkowanego. To etykieta konkretnego kompletu.
Co uwzględnić przy wyborze agregatu CU-3Z68CBE?
Moc i podział stref
Nominalna wydajność a suma klas
Agregat ma 6,80 kW nominalnego chłodzenia, natomiast dozwolona suma mocy jednostek pokojowych sięga 11,2 kW. Ten większy limit daje zakres doboru odbiorników, lecz nie zwiększa nominalnej mocy całego układu. Rzeczywisty podział wydajności wymaga sprawdzenia wybranej konfiguracji.
Referencja sezonowa 1,6 + 2,5 + 2,5 kW
CS-MZ16CKE oraz dwie CS-Z25CKEW są wskazane w karcie ErP CU-3Z68CBE. Zsumowane klasy tych urządzeń to 6,6 kW; nominalne 6,80 kW agregatu jest osobnym parametrem. Dla tej referencji SEER wynosi 8,20, a SCOP 4,60 w klimacie umiarkowanym, z klasami A++ / A++.
Pobór elektryczny 1,74 / 2,00 kW
W warunkach nominalnych jednostka pobiera 1,74 kW podczas chłodzenia i 2,00 kW podczas grzania. EER 3,91 i COP 4,25 opisują sprawność w tych punktach pracy. Tych wartości nie należy utożsamiać z mocą dostarczaną do pomieszczeń ani stałym zużyciem energii przez cały dzień.
Ogrzewanie oceniane dla warunków zimowych
Nominalne 8,50 kW grzania i katalogowe 7,05 kW przy −7°C pozwalają porównać punkty pracy urządzenia. Dopuszczalna temperatura ogrzewania obejmuje −15°C do +24°C. Przy wyborze źródła ciepła sprawdza się również osiągi dla temperatury obliczeniowej, a nie tylko dolną granicę pracy.
Jednostki wewnętrzne i regulacja
Sprężarka rotacyjna R2 z Inverter+
Układ inwerterowy dostosowuje pracę sprężarki do aktualnego obciążenia. Katalogowy zakres wydajności chłodniczej to 1,90–8,00 kW, a grzewczej 1,70–10,40 kW. Wartości maksymalne nie stanowią stałej mocy dostępnej dla każdego zestawu jednostek wewnętrznych.
Modele ścienne Etherea i TZ
Dopuszczone klasy Etherea obejmują 1,6/2,0/2,5/3,5/4,2/5,0 kW, a TZ dodatkowo 6,0 kW. Tabela przewiduje CZ-MA1PA dla ściennych 4,2 i 5,0 kW oraz CZ-MA2PA dla TZ 6,0 kW. Sterowanie Wi-Fi, funkcje filtracji i kierowanie nawiewem zależą od dobranych urządzeń pokojowych.
Kasetony i kanałowe także w klasie 6,0 kW
Lista obejmuje kaseton S-60PY3E i kanałową CS-Z60CD3EAW. Kanałowa 6,0 kW wymaga CZ-MA2PA; przy kasetonie 6,0 kW potrzebny jest ten adapter po stronie agregatu oraz właściwe dołączone rurki cieczowe i gazowe jednostki wewnętrznej. Mniejsze klasy mają własne wymagania według tabeli i instrukcji.
Oddzielne ustawienia przy wspólnym obiegu
Każdy odbiornik pozwala ustawić temperaturę swojej strefy i może zostać wyłączony niezależnie od pozostałych. Aktywne jednostki muszą jednak pracować w zgodnym trybie. Instrukcja multisplit wskazuje pierwszeństwo pierwszego uruchomionego odbiornika; przeciwne żądanie czeka na możliwość pracy.
Trasy chłodnicze oraz montaż
Kontrola 60 m sumy wszystkich gałęzi
Odcinki 25, 25 i 10 m dają 60 m i mieszczą się w limitach długości. Trzy gałęzie po 25 m przekroczyłyby dopuszczalną sumę mimo poprawnej długości każdej z osobna. To ocena samych tras; połączenie urządzeń, wysokość i pozostałe warunki montażu sprawdza się dodatkowo.
Uzupełnienie R32 powyżej 30 m
Fabrycznie urządzenie zawiera 2,25 kg R32. Dla przykładowych gałęzi 14, 18 i 20 m suma wynosi 52 m, czyli 22 m ponad próg fabrycznego napełnienia. Przy 20 g/m oznacza to 440 g dodatkowego czynnika, po potwierdzeniu kompletnego projektu zgodnie z instrukcją.
Masa i przestrzeń serwisowa
Korpus o wymiarach 875 × 320 × 795 mm ma masę 64 kg. Rysunek tej obudowy pokazuje wysięg przyłączy 95 mm poza szerokość korpusu. Przy planowaniu podparcia uwzględnia się masę, dostęp do zaworów i rur oraz wymagane odstępy dla wentylacji i obsługi urządzenia.
Dwa odrębne parametry akustyczne
Karta ErP wskazuje moc akustyczną agregatu 65 dB(A) w chłodzeniu i 67 dB(A) w grzaniu. Ciśnienie akustyczne wynosi odpowiednio 51 i 53 dB(A), według pomiaru JIS C 9612, 1 m od przodu i tyłu obudowy. Planowanie lokalizacji wymaga uwzględnienia otoczenia i odbić dźwięku.
Komu odpowiada układ Free Multi Z o mocy 6,8 kW?
Wybór CU-3Z68CBE wynika z obciążenia dwóch lub trzech stref oraz warunków ich połączenia. Sama liczba pomieszczeń nie rozstrzyga doboru mocy.
Dla planujących wspólne chłodzenie kilku stref: agregat dostarcza nominalnie 6,80 kW całemu systemowi. W bilansie należy uwzględnić, które pokoje będą pracować równocześnie i z jakim obciążeniem.
Dla porównujących komplet z trzema Etherea: CS-MZ16CKE i dwie CS-Z25CKEW mają wskazaną referencję sezonową A++ / A++. To punkt odniesienia dla tego konkretnego zestawu.
Dla wymagających dłuższych tras do odbiorników: limit sumy 60 m pozwala rozważyć odleglejsze strefy, o ile każda gałąź pozostaje w przedziale 3–25 m i spełniony jest limit wysokości.
Dla projektujących wnętrze z jednostką klasy 6,0 kW: katalog wymienia taki wariant TZ, kasetonowy i kanałowy. Wymaga on sprawdzenia pełnego oznaczenia, pozostałych odbiorników oraz przyłączy.
Dla użytkowników dobierających ogrzewanie do obciążenia lokalu: ocenia się 8,50 kW nominalnie, 7,05 kW przy −7°C i osiągi w temperaturze projektowej. Nie zakłada się niezmiennej wydajności zimą.
Dla inwestorów kompletujących zestaw osobno: jednostka zewnętrzna jest jednym z elementów instalacji. Modele pokojowe, potrzebne akcesoria i montaż należy ująć w oddzielnym doborze.
Jakie układy wnętrz można rozpatrzyć dla CU-3Z68CBE?
Tabela tego agregatu daje wybór urządzeń ściennych, kasetonowych i kanałowych. Każdy projekt musi spełnić wymagania liczby stref, sumy mocy i połączeń.
Dwa pomieszczenia wymagające osobnych nastaw: konfiguracja z dwiema jednostkami spełnia minimum liczby odbiorników. Ich para musi mieć sumę klas 4,5–11,2 kW i potwierdzone parametry współpracy.
Trzy strefy z różnym obciążeniem chłodniczym: dobór rozdziela potrzebne klasy jednostek między pomieszczenia. Wspólna nominalna wydajność 6,80 kW ogranicza system podczas pracy równoczesnej.
Wnętrze z jednostką ścienną o większej klasie: CU-3Z68CBE dopuszcza CS-TZ60CKEW klasy 6,0 kW. Wymagany CZ-MA2PA i całą konfigurację trzeba sprawdzić przed ustaleniem tras.
Sufit podwieszany przygotowany na kaseton: można rozważyć wskazane S-M20PY3E, S-25PY3E, S-36PY3E, S-50PY3E lub S-60PY3E. Wariant 6,0 kW ma inne wymagania przyłączy niż cztery mniejsze modele.
Pomieszczenia z zaprojektowanym nawiewem kanałowym: lista obejmuje CS-MZ20CD3EA, CS-Z25CD3EAW, CS-Z35CD3EAW, CS-Z50CD3EAW i CS-Z60CD3EAW. Dobór uwzględnia konkretny pełny model, kanały, nawiewniki i właściwy adapter przyłącza.
Lokal z odbiornikami rozmieszczonymi na różnych poziomach: granica różnicy wysokości wewnętrzna/zewnętrzna wynosi 15 m. Spełnienie jej nie zwalnia z kontroli sumy 60 m i długości każdej gałęzi.
Parametry CU-3Z68CBE i warunki kompletowania instalacji
Układ i wydajność: 2–3 jednostki wewnętrzne, 6,80 kW chłodzenia i 8,50 kW grzania nominalnie. Dopuszczalna suma nominalnych mocy chłodniczych odbiorników wynosi 4,5–11,2 kW. CS-MZ16CKE + 2 × CS-Z25CKEW to referencja z SEER 8,20 / SCOP 4,60 i klasami A++ / A++; SCOP dotyczy klimatu umiarkowanego.
Punkty pracy i hałas: pobór nominalny chłodzenie/grzanie 1,74 / 2,00 kW, EER 3,91 i COP 4,25. Zakres temperatur zewnętrznych wynosi −10°C do +46°C dla chłodzenia oraz −15°C do +24°C dla grzania. Moc akustyczna w referencji ErP to 65 / 67 dB(A). Funkcje pokojowego sterowania i nawiewu określają wybrane jednostki wewnętrzne.
Instalacja i dostawa: wymiary korpusu 875 × 320 × 795 mm, masa 64 kg; suma rur 6–60 m, z minimum 9 m dla trzech gałęzi, odcinek do odbiornika 3–25 m, różnica wysokości do 15 m. Fabryczne 2,25 kg R32 wystarcza według dokumentacji na 30 m sumy, powyżej stosuje się 20 g/m. Zasilanie: 1f, 230 V / 50 Hz. Zakup dotyczy agregatu, a nie kompletnego zestawu z montażem.
FAQ — dobór Panasonic CU-3Z68CBE
Jak porównać CU-3Z68CBE z urządzeniami z kategorii 7 kW?
Przeglądając klimatyzatory o mocy około 7 kW, porównuj nominalne dane konkretnego modelu i rodzaj instalacji. CU-3Z68CBE ma dokładnie 6,80 kW nominalnego chłodzenia całego multisplitu. Tej wartości nie należy zaokrąglać w specyfikacji ani traktować jako mocy każdej jednostki pokojowej.
Czy do startu systemu wystarczy jedna jednostka wewnętrzna?
CU-3Z68CBE wymaga minimum dwóch podłączonych kompatybilnych jednostek; maksimum wynosi trzy. W gotowej instalacji odbiorniki można użytkować oddzielnie. Wyłączenie części z nich podczas pracy nie jest tym samym co uruchomienie niekompletnego układu z jednym urządzeniem.
Dlaczego referencja ErP ma sumę klas 6,6 kW, a agregat 6,80 kW?
CS-MZ16CKE i dwie CS-Z25CKEW mają klasy chłodnicze 1,6 + 2,5 + 2,5 kW, czyli sumę 6,6 kW. Moc nominalna agregatu i suma klas odbiorników są odrębnymi wielkościami. Karta ErP tego kompletu deklaruje SEER 8,20, SCOP 4,60 dla klimatu umiarkowanego oraz klasy A++ / A++.
Czy trzy jednostki klasy 3,5 kW dadzą 10,5 kW chłodzenia?
Suma 3 × 3,5 kW wynosi 10,5 kW i mieści się w zakresie doboru 4,5–11,2 kW. Sama zgodna suma nie potwierdza jednak konkretnej trójki pełnych modeli ani jej osiągów. Agregat ma nominalnie 6,80 kW chłodzenia; przy pracy równoczesnej odbiorniki dzielą jego dostępną wydajność.
Jakie jednostki klasy 6,0 kW wymienia tabela CU-3Z68CBE?
Są to ścienna CS-TZ60CKEW, kaseton S-60PY3E i kanałowa CS-Z60CD3EAW. TZ i kanałowa wymagają CZ-MA2PA. Kaseton potrzebuje CZ-MA2PA przy agregacie oraz właściwych dołączonych rurek przyłączeniowych cieczy i gazu po stronie jednostki wewnętrznej. Pełny zestaw wymaga potwierdzenia kompatybilności i przyłączy.
Czy konsole podłogowe są dopuszczone do tego agregatu?
Wiersz CU-3Z68CBE w aktualnym katalogu 2026 nie wskazuje konsol podłogowych. Tabela przewiduje określone modele ścienne, kasetonowe i kanałowe. Informacji o konsolach w ogólnym opisie rodziny Free Multi Z nie przenosi się na kompatybilność tego konkretnego modelu.
Czy każda z trzech gałęzi może mieć po 25 m?
Każda osobno spełniałaby limit 25 m, lecz suma 75 m przekracza dopuszczalne 60 m całej instalacji. Długość sprawdza się zarówno dla każdego odbiornika, jak i dla wszystkich tras razem. Minimum pojedynczej gałęzi to 3 m, a różnica wysokości wewnętrzna/zewnętrzna może wynosić do 15 m.
Ile dodatkowego R32 przewidzieć dla gałęzi 14, 18 i 20 m?
Te gałęzie sumują się do 52 m i każda mieści się w limicie 3–25 m. Próg fabrycznego napełnienia wynosi 30 m, więc nadwyżka to 22 m. Przy 20 g/m dokumentacja wskazuje 440 g uzupełnienia R32; instalator musi dodatkowo zweryfikować wysokość i pozostałe wymagania układu.
Co oznaczają wartości 65/67 i 51/53 dB(A)?
65/67 dB(A) to moc akustyczna jednostki zewnętrznej w chłodzeniu i grzaniu według ErP dla referencji. 51/53 dB(A) oznacza ciśnienie akustyczne w warunkach pomiaru JIS C 9612, 1 m od przodu i tyłu obudowy. To różne parametry, których nie można stosować zamiennie ani przenosić na dowolne miejsce otoczenia.
Czy jeden pokój może być ogrzewany, gdy pozostałe są chłodzone?
Wspólny obieg CU-3Z68CBE wymaga zgodnego trybu aktywnych odbiorników. Chłodzenie i ogrzewanie nie są realizowane jednocześnie w różnych strefach. Instrukcja podaje pierwszeństwo trybu pierwszej włączonej jednostki; ustawienia temperatury i włączanie każdej strefy pozostają indywidualne.
