Panasonic CU-3Z75ABEC Power Heat Multi – jednostka zewnętrzna multisplit 7,5 kW do 3 jednostek wewnętrznych
Panasonic CU-3Z75ABEC — trzy strefy z Power Heat Multi
Panasonic CU-3Z75ABEC Power Heat Multi to agregat do instalacji z dwiema lub trzema jednostkami wewnętrznymi. Nominalne parametry wynoszą 7,50 kW chłodzenia i 8,60 kW grzania. Model ma antracytową obudowę oraz fabryczną grzałkę tacy skroplin, przydatną podczas zimowej pracy systemu.
Trzy przyłącza pozwalają rozdzielić nawiew między wybrane pomieszczenia, pozostawiając na zewnątrz jeden agregat. Dopuszczona suma nominalnych mocy chłodniczych odbiorników wynosi 4,5–11,0 kW. Osiągi całej instalacji i udział mocy każdej strefy sprawdza się dla konkretnego zestawu, także wtedy, gdy podłączone będą tylko dwa urządzenia.
W aktualnej karcie ErP układ 3 × CS-Z25CKEW + CU-3Z75ABEC uzyskuje SEER 8,00 / SCOP 4,60 oraz A++ / A++; SCOP dotyczy klimatu umiarkowanego. Katalog 2026 przewiduje ścienne Etherea w klasach 2,0–5,0 kW. Sprzedawany produkt jest samą jednostką zewnętrzną — odbiorniki, akcesoria i wykonanie instalacji kompletuje się osobno.
-
Dwie lub trzy jednostki pokojowe
Agregat ma trzy porty i wymaga podłączenia co najmniej dwóch odbiorników. Dobór obejmuje ich pełne oznaczenia oraz sumę klas 4,5–11,0 kW.
-
7,50 kW chłodzenia
Wydajność nominalna odnosi się do całego układu. Przy projektowaniu dwóch lub trzech stref sprawdza się parametry ich konkretnego połączenia.
-
Power Heat na sezon grzewczy
Fabryczna grzałka tacy wspiera pracę zimą. Katalogowy zakres ogrzewania wynosi od −25°C do +24°C, a nominalna wydajność to 8,60 kW.
-
A++ w obu trybach referencji
Aktualna karta ErP zestawu trzech CS-Z25CKEW określa SEER 8,00 i SCOP 4,60. Pozostałe kombinacje wymagają sprawdzenia własnych wskaźników.
-
Do 60 m sumy tras
Limit jednej gałęzi wynosi 25 m. Trasy rozpatruje się razem, aby nie przekroczyć sumy, nawet gdy każda osobno ma dopuszczalną długość.
-

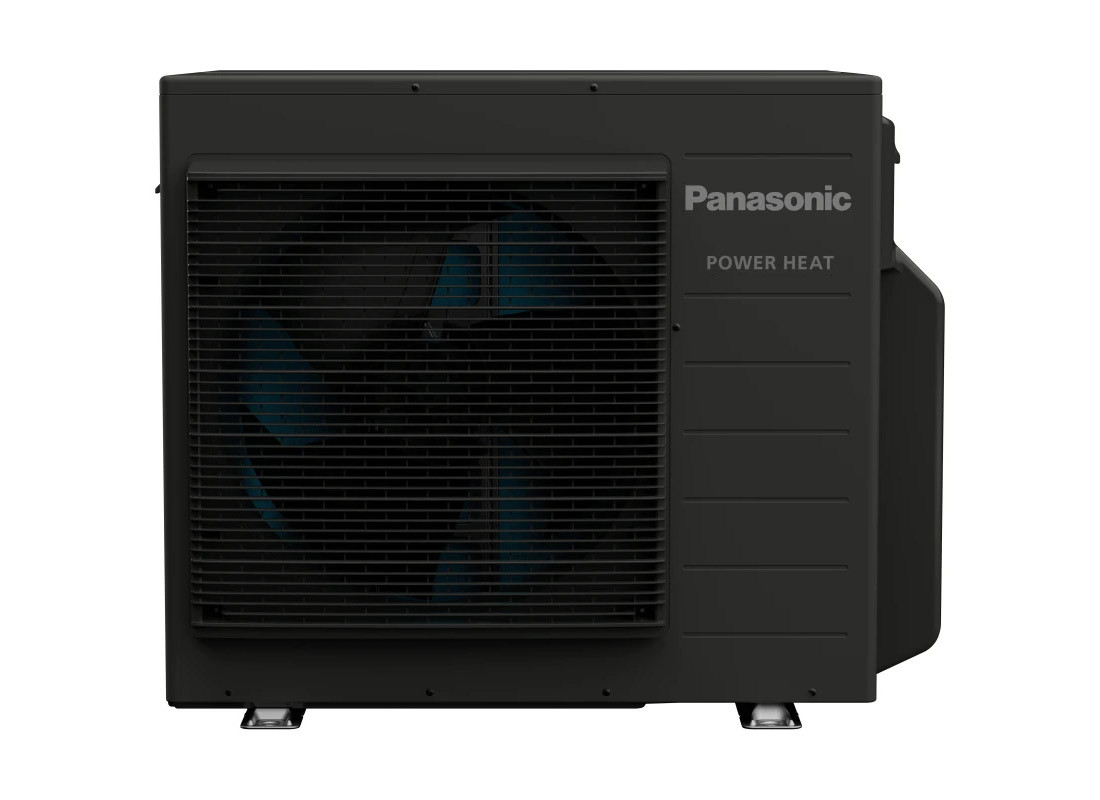

Ciemny korpus o masie 62 kg
Antracytowy agregat ma wymiary 875 × 320 × 795 mm. Dobór podpór oraz miejsca montażu obejmuje również przyłącza, serwis i przepływ powietrza.
Parametry i możliwości CU-3Z75ABEC
Power Heat i efektywność
Zimowe wyposażenie Power Heat
Grzałka tacy skroplin należy do wyposażenia tej jednostki. Pomaga ograniczać zamarzanie wody po odszranianiu w tacy agregatu. Przy instalowaniu urządzenia należy zapewnić odpływ poza korpus oraz odpowiednie posadowienie, aby skropliny nie gromadziły się pod wymiennikiem.
Chłodzenie z nominalną wydajnością 7,50 kW
Polska tabela podaje wydajność chłodniczą 7,50 kW oraz zakres 2,10–8,80 kW. Nie oznacza to osobnych 7,50 kW dla każdego z trzech pomieszczeń. Wspólna wydajność jest rozdzielana zgodnie z kombinacją jednostek i warunkami ich równoczesnego obciążenia.
Wydajność ogrzewania w punktach zimowych
Nominalne grzanie wynosi 8,60 kW, z zakresem katalogowym 1,70–10,60 kW. Dla −15°C Panasonic podaje maksymalnie 6,30 kW, a dla −25°C maksymalnie 4,30 kW. Wybierając system do ogrzewania, te wartości zestawia się z obliczonym zapotrzebowaniem i warunkami pracy, w tym odszranianiem.
SEER i SCOP dla trzech CS-Z25CKEW
Karta ErP z 2026 roku wskazuje SEER 8,00 oraz SCOP 4,60 dla klimatu umiarkowanego, z klasą A++ w chłodzeniu i ogrzewaniu. Odniesieniem są trzy CS-Z25CKEW. Wskaźniki sezonowe opisują tę konfigurację; sama możliwość podłączenia dwóch urządzeń nie daje podstawy do przypisania jej identycznej etykiety.
Konfiguracja pomieszczeń
Pełne oznaczenia kompatybilnych Etherea
Katalog 2026 wymienia CS-Z20CKEW, CS-XZ20CKEW, CS-XZ20CKEW-H; CS-Z25CKEW, CS-XZ25CKEW, CS-XZ25CKEW-H; CS-Z35CKEW, CS-XZ35CKEW, CS-XZ35CKEW-H; CS-Z50CKEW i CS-XZ50CKEW. Z tej listy wybiera się zgodne połączenie po sprawdzeniu tabel osiągów, sumy klas i wymagań montażowych.
Minimum dwa odbiorniki i suma 4,5–11,0 kW
Liczba portów określa górny limit trzech urządzeń, a dolny limit wynosi dwa. Suma klas chłodniczych ma mieścić się w 4,5–11,0 kW. Dwie jednostki po 2,0 kW dają tylko 4,0 kW, natomiast trzy po 5,0 kW dają 15,0 kW; obie propozycje wychodzą poza dopuszczony przedział.
Jednostka klasy 5,0 kW a przyłącza
Porty agregatu mają przewody cieczy 6,35 mm i gazu 9,52 mm. Wskazana Etherea klasy 5,0 kW ma przyłącze gazowe 12,70 mm, co wymaga kontroli połączenia średnic. Starsza instrukcja dla ZKE/NZ dopuszcza tę klasę w portach A lub B, wykluczając C. Wymagania wybranego CKE należy potwierdzić we właściwej instrukcji.
Indywidualne nastawy przy wspólnym trybie
W każdym pomieszczeniu można ustawić temperaturę i obsługiwać jego jednostkę, ale równoczesna praca wymaga zgodnego trybu chłodzenia albo ogrzewania. Według dokumentacji Power Heat pierwszeństwo ma tryb wybrany jako pierwszy. Dostęp z aplikacji, oczyszczanie powietrza i regulacja nawiewu zależą od wyposażenia odbiorników.
Instalacja i warunki pracy
Łączny limit rur dla dwóch lub trzech gałęzi
Suma długości tras nie może przekroczyć 60 m; każda gałąź musi mieć od 3 do 25 m. Przy dwóch urządzeniach minimum sumy to 6 m, a przy trzech 9 m. Trzy odcinki po 25 m dałyby 75 m i przekroczyły limit łączny. Osobno obowiązuje 15 m różnicy wysokości wewnętrzna/zewnętrzna.
R32 i obliczenie dodatku dla 52 m rur
Fabryczna ilość czynnika wynosi 2,42 kg, z progiem 30 m sumy instalacji bez dodatkowego napełnienia. Dla tras 12, 18 i 22 m suma to 52 m. W takim przykładzie dodatkowa ilość R32 wynosi (52 − 30) × 20 g/m = 440 g; kontrola wysokości i dobór kombinacji pozostają oddzielnymi częściami projektu.
Wymiary do planowania stanowiska
Korpus ma 875 mm szerokości, 320 mm głębokości i 795 mm wysokości, przy masie 62 kg. Rysunek Panasonic pokazuje ponadto 95 mm szerokości na przyłącza. Ten wymiar nie zastępuje odstępów wymaganych do wentylacji i serwisu. Konstrukcja wsporcza oraz odpływ skroplin powinny odpowiadać miejscu montażu.
Akustyka i nominalny pobór elektryczny
Aktualna ErP z trzema CS-Z25CKEW określa moc akustyczną agregatu na 65 dB(A) w chłodzeniu i 69 dB(A) w grzaniu. Osobny pomiar ciśnienia według JIS C 9612 daje 49/53 dB(A). Nominalny pobór wynosi 1,94/2,02 kW, a EER 3,87 i COP 4,26; są to inne wielkości niż wydajność 7,50/8,60 kW.
Komu odpowiada układ Power Heat z trzema portami?
CU-3Z75ABEC warto rozpatrywać przy planowaniu dwóch lub trzech stref, w których chłodzenie ma współpracować z ogrzewaniem zimowym. Decydują obciążenia pomieszczeń oraz dopuszczona konfiguracja.
Dla właścicieli mieszkań z trzema strefami: osobne jednostki rozprowadzają powietrze bezpośrednio w pokojach. Wspólny agregat trzeba dobrać do ich obciążenia podczas jednoczesnej pracy.
Dla użytkowników systemu dwustrefowego: model dopuszcza dwa odbiorniki, pod warunkiem poprawnej sumy klas i połączenia. Parametry takiego zestawu ocenia się we właściwej tabeli, zamiast przyjmować referencję trzech urządzeń.
Dla osób stawiających na ogrzewanie: fabryczna grzałka tacy i katalogowy zakres do −25°C wspierają zimową eksploatację. Zapotrzebowanie budynku należy porównać z mocą dostępną przy mrozie.
Dla inwestorów wybierających Etherea CKE: katalog wskazuje jedenaście pełnych modeli ściennych. Dobór ich wyposażenia i wyglądu można połączyć z kontrolą mocy oraz ograniczeń instalacji.
Dla właścicieli elewacji z ciemnym wykończeniem: antracytowe urządzenie można dopasować do otoczenia. Podczas wyboru lokalizacji uwzględnia się jednocześnie akustykę, wentylację i dostęp serwisowy.
Dla projektujących dłuższe połączenia chłodnicze: dostępny limit sumy to 60 m. Projekt wymaga zachowania także limitu pojedynczej gałęzi i obliczenia uzupełnienia R32 powyżej 30 m.
Przykłady organizacji instalacji z CU-3Z75ABEC
Liczba pomieszczeń pomaga zaplanować rozmieszczenie odbiorników. Wybór ich klas mocy wymaga obliczeń chłodniczych i cieplnych oraz sprawdzenia dopuszczonych połączeń.
Salon, sypialnia i pokój do pracy: trzy odbiorniki umożliwiają osobne nastawy temperatury i kierowanie powietrza w każdej strefie. Wszystkie muszą współpracować w zgodnym trybie.
Dwie większe strefy użytkowe: można rozważyć konfigurację z dwoma urządzeniami. Ocenia się jej własną wydajność, ograniczenia sumy klas i wymagania portów.
Referencja trzech CS-Z25CKEW: ten konkretny układ jest wskazany w aktualnej karcie ErP. Sumuje klasy chłodnicze do 7,5 kW i ma udokumentowane wskaźniki sezonowe.
Pomieszczenia o różnych potrzebach: katalog obejmuje kilka klas Etherea, lecz ostateczny zestaw wymaga zatwierdzonej kombinacji. Sama suma mocy w dopuszczonym przedziale nie zastępuje tabeli osiągów.
Trzy trasy 12, 18 i 22 m: przykład daje 52 m sumy, z każdą gałęzią krótszą niż 25 m. Dodatek ponad fabryczny próg wynosi 440 g R32; trzeba jeszcze skontrolować różnice wysokości.
Stanowisko przygotowane do zimowej pracy: podpory dla 62 kg agregatu, wolny przepływ powietrza i odpływ skroplin tworzą warunki montażu. Odstępy ustala się według instrukcji dla danego ustawienia.
CU-3Z75ABEC — dane do wyboru konfiguracji
Dwa lub trzy odbiorniki i jeden Power Heat Multi: model CU-3Z75ABEC ma trzy przyłącza, wymaga minimum dwóch urządzeń i dopuszcza sumę ich nominalnych klas chłodniczych 4,5–11,0 kW. Nominalna wydajność wynosi 7,50 kW w chłodzeniu oraz 8,60 kW w grzaniu.
Zestaw trzech CS-Z25CKEW uzyskuje w aktualnej ErP SEER 8,00 i SCOP 4,60, klasy A++/A++ dla odniesienia z klimatem umiarkowanym oraz moc akustyczną agregatu 65/69 dB(A). Polska specyfikacja przewiduje chłodzenie −10…+46°C i ogrzewanie −25…+24°C; przy −25°C podaje maksymalnie 4,30 kW grzania.
Montaż obejmuje limit 60 m sumy rur, 3–25 m na odcinek oraz 15 m różnicy wysokości wewnętrzna/zewnętrzna. Korpus 875 × 320 × 795 mm waży 62 kg i potrzebuje dodatkowego miejsca na przyłącza. Fabryczne 2,42 kg R32 obejmuje 30 m sumy tras, z dodatkiem 20 g/m nadwyżki. Jednostki pokojowe i montaż zamawia się niezależnie od samego agregatu.
FAQ — liczba stref, ogrzewanie i instalacja Power Heat
Czy CU-3Z75ABEC musi mieć trzy jednostki wewnętrzne?
Nie, może pracować w instalacji z dwiema lub trzema podłączonymi jednostkami. Minimum wynosi dwa, a maksimum trzy. W obu przypadkach wymagana jest dopuszczona kombinacja i suma nominalnych mocy chłodniczych 4,5–11,0 kW.
Jak rozumieć 7,50 kW chłodzenia przy trzech portach?
7,50 kW jest nominalną wydajnością całego agregatu, nie pojedynczego portu. Podział mocy wynika z zestawu odbiorników i warunków ich pracy. Dwie jednostki wymagają własnej tabeli osiągów; nie należy przypisywać każdemu połączeniu danych referencji trzystrefowej.
Czy układ z dwoma pokojami ma te same SEER i SCOP?
Wskaźniki SEER 8,00 i SCOP 4,60 dotyczą aktualnej referencji z trzema CS-Z25CKEW. Nie są uniwersalne dla każdego zestawu. Przykładowo starsza tabela z dwoma CS-Z25ZKEW podaje SEER 7,20 i SCOP 4,40; to odrębne modele, których danych nie przenosi się automatycznie na CKE.
Co potwierdzono dla ogrzewania przy −25°C?
Zakres ogrzewania sięga −25°C, a polska tabela podaje w tym punkcie maksymalnie 4,30 kW. Dla −15°C wskazuje 6,30 kW; nominalne grzanie wynosi 8,60 kW. Ocena pokrycia zapotrzebowania wymaga warunków projektowych i uwzględnienia odszraniania.
Jakie urządzenia Etherea wskazuje katalog 2026?
Wymienia CS-Z20CKEW, CS-XZ20CKEW, CS-XZ20CKEW-H; CS-Z25CKEW, CS-XZ25CKEW, CS-XZ25CKEW-H; CS-Z35CKEW, CS-XZ35CKEW, CS-XZ35CKEW-H; CS-Z50CKEW i CS-XZ50CKEW. Dla wybranych dwóch lub trzech jednostek sprawdza się jeszcze tabelę kombinacji, osiągi oraz instrukcje połączeń.
Dlaczego dwie jednostki po 2 kW są za małą konfiguracją?
Ich suma to 4,0 kW, poniżej wymaganego minimum 4,5 kW. Z drugiej strony trzy jednostki po 5,0 kW dałyby 15,0 kW i przekroczyły maksimum 11,0 kW. Poprawna liczba urządzeń musi iść w parze z dopuszczoną sumą klas oraz pełnymi modelami.
Czy jednostkę klasy 5 kW można podłączyć do każdego portu?
Nie należy tego zakładać. Instrukcja starszych modeli CS-Z50ZKEW i CS-NZ50YKE-1 dopuszcza port A lub B, lecz nie C. Dla wybranego CKE sprawdza się jego własną instrukcję oraz przejście gazowego przyłącza 12,70 mm do 9,52 mm agregatu, wraz z dopuszczoną konfiguracją.
Czy trzy odcinki rur po 25 m mieszczą się w limicie?
Nie. 25 + 25 + 25 = 75 m przekracza sumę 60 m, choć każda gałąź osobno ma dopuszczalną długość. Minimum jednej gałęzi wynosi 3 m. Po przekroczeniu 30 m sumy trzeba dodać 20 g/m R32; na przykład 12 + 18 + 22 = 52 m oznacza 440 g dodatku.
Jakie dane hałasu odnoszą się do aktualnego zestawu?
Dla 3 × CS-Z25CKEW + CU-3Z75ABEC karta ErP podaje moc akustyczną agregatu 65 dB(A) w chłodzeniu i 69 dB(A) w grzaniu. Ciśnienie 49/53 dB(A) z polskiej tabeli to osobny pomiar JIS C 9612, w odległości 1 m z przodu i z tyłu korpusu; tych wartości nie zamienia się miejscami.
Co obejmuje zakup i czy pokoje mogą pracować w różnych trybach?
Kupujesz jednostkę zewnętrzną CU-3Z75ABEC z grzałką tacy skroplin. Odbiorniki, piloty, ich funkcje Wi-Fi i nanoe X oraz montaż dobiera się oddzielnie. Podczas wspólnej pracy system nie chłodzi jednego pokoju, ogrzewając drugi; dokumentacja wskazuje priorytet trybu wybranego jako pierwszy.
