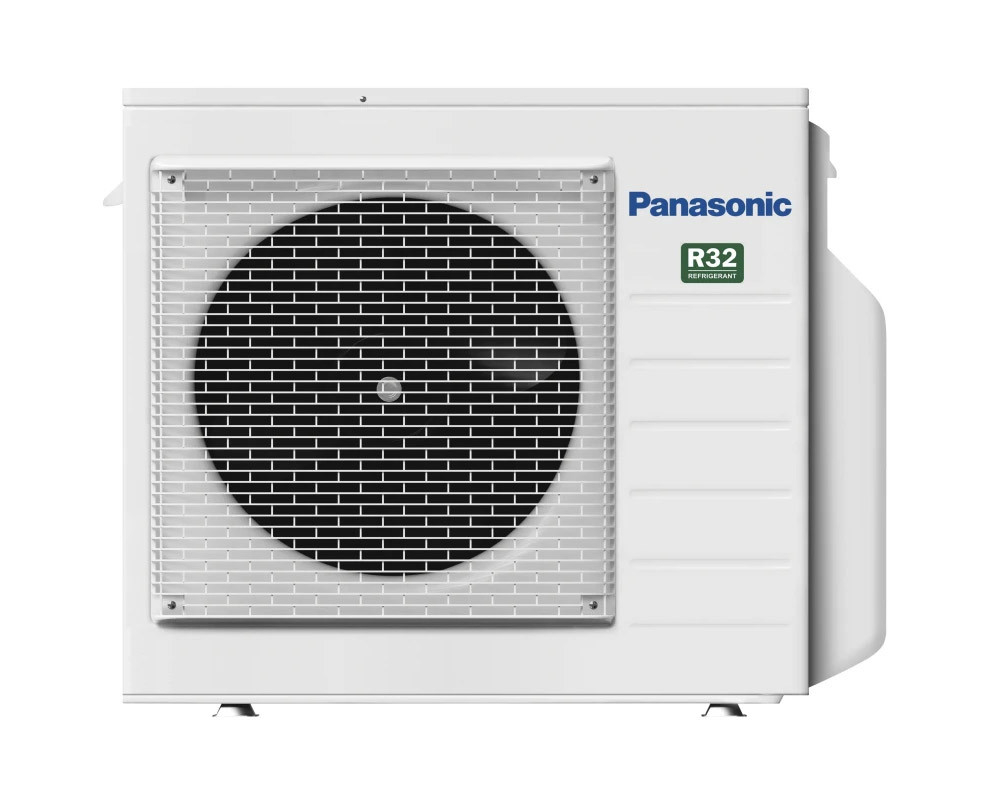

Panasonic CU-4Z68CBE Free Multi Z – jednostka zewnętrzna multisplit 6,8 kW do 4 jednostek wewnętrznych
Panasonic CU-4Z68CBE — cztery przyłącza w układzie Free Multi Z
Panasonic CU-4Z68CBE to jednostka zewnętrzna multisplit przeznaczona do współpracy z 2–4 jednostkami wewnętrznymi. Cztery porty pozwalają obsłużyć osobno dobrane strefy, a nominalna wydajność całego agregatu wynosi 6,80 kW chłodzenia i 8,50 kW grzania. Przy równoczesnym użytkowaniu pomieszczeń dostępna moc jest dzielona między odbiorniki.
W tej wersji Free Multi Z dopuszczalna suma nominalnych mocy chłodniczych jednostek pokojowych wynosi 4,5–11,5 kW. Można rozpatrywać wskazane w katalogu jednostki ścienne Etherea i TZ, kasetony oraz urządzenia kanałowe. Dobór opiera się na pełnych oznaczeniach, parametrach połączenia i obciążeniu stref, a nie tylko na liczbie wolnych przyłączy.
Referencję sezonową tworzą trzy CS-MZ16CKE oraz jedna CS-Z20CKEW. Dla tego kompletu karta ErP wskazuje SEER 8,50 / SCOP 4,60, klasy A+++ / A++; SCOP dotyczy klimatu umiarkowanego. Oferta obejmuje sam agregat CU-4Z68CBE, do którego jednostki wewnętrzne i montaż dobiera się oddzielnie.
-
Do czterech jednostek pokojowych
Cztery przyłącza umożliwiają projekt instalacji dla 2, 3 lub 4 kompatybilnych odbiorników. Minimum uruchomienia układu to dwie jednostki.
-
6,80 kW nominalnego chłodzenia
To wydajność wspólnego agregatu. Podłączone jednostki korzystają z niej według aktualnego obciążenia i warunków wybranego połączenia.
-
Referencja chłodzenia A+++
Trzy CS-MZ16CKE i jedna CS-Z20CKEW tworzą zestaw z SEER 8,50. Dla innych konfiguracji należy sprawdzić ich własne dane sezonowe.
-
8,50 kW grzania nominalnie
W dokumentacji punkt pracy przy −7°C ma wydajność grzewczą 7,05 kW. Parametry doboru ogrzewania zależą także od temperatury projektowej.
-
Suma klas od 4,5 do 11,5 kW
Zakres określa dobór nominalnych mocy chłodniczych jednostek wewnętrznych. Nie oznacza zwiększenia mocy agregatu do 11,5 kW.
-
60 m dla wszystkich tras razem
Jedna gałąź może mieć maksymalnie 25 m, lecz cztery najdłuższe trasy nie mieszczą się w limicie sumy. Oba ograniczenia trzeba sprawdzić w projekcie.
Co wyróżnia czteroportowy Panasonic CU-4Z68CBE?
Wydajność i efektywność zestawu
Klasa około 7 kW i dokładna moc 6,80 kW
Jeżeli porównujesz rozwiązania, w których klimatyzacja w klasie 7 kW odpowiada obliczonemu zapotrzebowaniu, uwzględnij moc całego multisplitu. CU-4Z68CBE dostarcza nominalnie 6,80 kW chłodzenia, a jego cztery porty określają liczbę odbiorników. Dobór czterech pomieszczeń wymaga bilansu ich równoczesnego obciążenia.
Cztery Etherea jako referencja ErP
Układ 3 × CS-MZ16CKE + CS-Z20CKEW łączy klasy 1,6 + 1,6 + 1,6 + 2,0 kW. Karta ErP dla tego zestawu podaje SEER 8,50 i SCOP 4,60 w klimacie umiarkowanym, z klasami A+++ / A++. Zgodność sumy klas 6,8 kW z mocą nominalną agregatu nie oznacza takich samych osiągów dla każdej innej czwórki.
Pobór nominalny i sprawność punktowa
Chłodzenie wymaga w warunkach nominalnych 1,58 kW mocy elektrycznej, a ogrzewanie 1,84 kW. Odpowiadające tym punktom EER 4,30 i COP 4,62 umożliwiają porównanie sprawności. Rachunek za energię zależy jednak od rzeczywistego obciążenia, czasu użytkowania i warunków pracy.
Zakres modulacji sprężarki R2
Potwierdzone wyposażenie obejmuje sprężarkę rotacyjną R2 i Inverter+. Wydajność chłodnicza mieści się katalogowo w zakresie 1,90–8,80 kW, a grzewcza 1,70–10,60 kW. Górnych wartości zakresu nie przyjmuje się jako stałej mocy nominalnej do doboru wszystkich stref.
Dobór czterech stref
Dwa, trzy lub cztery odbiorniki
Maksymalna liczba jednostek wewnętrznych wynosi cztery, natomiast dolna granica kompletnego układu to dwa urządzenia. Jednostki w gotowej instalacji mogą być uruchamiane indywidualnie. W każdym wariancie sprawdza się sumę ich nominalnych mocy chłodniczych 4,5–11,5 kW oraz dokumentację pełnych modeli.
Ścienne modele z właściwymi adapterami
Dla Etherea tabela CU-4Z68CBE obejmuje klasy 1,6/2,0/2,5/3,5/4,2/5,0 kW; dla TZ dochodzi 6,0 kW. Ścienne urządzenia 4,2 i 5,0 kW wymagają CZ-MA1PA, a CS-TZ60CKEW klasy 6,0 kW — CZ-MA2PA. Wi-Fi i funkcje uzdatniania powietrza sprawdza się w specyfikacji wybranej jednostki pokojowej.
Kanałowe i kasetonowe do zaprojektowanego sufitu
Wśród dopuszczonych modeli są kanałowe CS-MZ20CD3EA oraz CS-Z25CD3EAW, CS-Z35CD3EAW, CS-Z50CD3EAW i CS-Z60CD3EAW i kasetony S-M20PY3E, S-25PY3E, S-36PY3E, S-50PY3E i S-60PY3E. Dla kanałowej 5,0 kW i kasetonów do 5,0 kW potrzebny jest CZ-MA1PA. Kanałowa 6,0 kW wymaga CZ-MA2PA; kaseton 6,0 kW dodatkowo właściwych dołączonych rurek cieczy i gazu po stronie jednostki wewnętrznej.
Tryb całego systemu i nastawy pokojowe
Cztery strefy mogą mieć indywidualne temperatury oraz harmonogram użytkowania, zgodnie z wyposażeniem odbiorników. Obieg obsługuje jednak jeden zgodny tryb aktywnych urządzeń. Według instrukcji priorytet ma tryb pierwszej włączonej jednostki; jednoczesne chłodzenie i grzanie różnych pokoi nie jest realizowane.
Przyłącza i lokalizacja agregatu
Minimum 12 m przy czterech gałęziach
Każde połączenie z jednostką pokojową musi mieć co najmniej 3 m. Stąd pełna instalacja czterech odbiorników potrzebuje minimum 12 m rur łącznie. Limit górny pozostaje równy 60 m, a pojedynczej gałęzi 25 m. Cztery gałęzie po 25 m dałyby 100 m i przekroczyłyby dopuszczalną sumę.
Przykład czterech tras i napełnienia R32
Gałęzie o długościach 8, 11, 14 i 17 m sumują się do 50 m. Każda mieści się w przedziale 3–25 m; suma jest o 20 m większa od progu fabrycznego napełnienia 30 m. Przy stawce 20 g/m oznacza to 400 g dodatkowego R32, po sprawdzeniu wysokości i pozostałych warunków montażu.
64 kg oraz dostęp do czterech przyłączy
Agregat ma korpus 875 × 320 × 795 mm. Rysunek wymiarowy wskazuje również 95 mm wysięgu przyłączy poza szerokość obudowy. Przy wyborze podparcia uwzględnia się masę 64 kg, doprowadzenie rur, dostęp serwisowy oraz wymagane odstępy zapewniające przepływ powietrza.
Akustyka i granice pracy na zewnątrz
W referencji ErP moc akustyczna wynosi 63 dB(A) w chłodzeniu oraz 66 dB(A) w grzaniu. Osobno podane ciśnienie akustyczne to 49 / 52 dB(A), według JIS C 9612 w odległości 1 m od przodu i tyłu. Zakres temperatur zewnętrznych obejmuje −10°C do +46°C dla chłodzenia i −15°C do +24°C dla grzania.
Dla kogo warto rozpatrzyć CU-4Z68CBE?
Cztery przyłącza są użyteczne wtedy, gdy ich liczba, wspólna wydajność i warunki instalacji odpowiadają projektowi. Sam podział lokalu na cztery pokoje nie wystarcza do wyboru agregatu.
Dla właścicieli lokalu z czterema strefami: jedna jednostka zewnętrzna może obsłużyć cztery zgodne odbiorniki. Nominalne 6,80 kW należy zestawić z obciążeniem wszystkich stref użytkowanych jednocześnie.
Dla porównujących czteroelementowy zestaw Etherea: trzy CS-MZ16CKE i jedna CS-Z20CKEW mają własną referencję A+++ / A++. Dane tej konfiguracji pozwalają ocenić konkretny komplet, zamiast ogólnej etykiety rodziny.
Dla kompletujących instalację z różnymi typami nawiewu: w tabeli występują modele ścienne, kasetonowe i kanałowe. Ich połączenie wymaga potwierdzenia kompatybilności oraz odpowiednich akcesoriów dla każdego przyłącza.
Dla projektujących pracę dwóch lub trzech pomieszczeń: CU-4Z68CBE może mieć mniej niż cztery odbiorniki, jeśli spełnione są warunki wybranej konfiguracji. Ewentualną późniejszą zmianę zestawu trzeba wcześniej uzgodnić w projekcie.
Dla użytkowników analizujących pobór podczas chłodzenia: nominalny pobór 1,58 kW i EER 4,30 opisują określony punkt pracy. Do oceny zużycia w sezonie potrzebne są dane konfiguracji i sposób użytkowania stref.
Dla planujących również ogrzewanie pomieszczeń: istotne są 8,50 kW nominalnego grzania, 7,05 kW przy −7°C oraz wyniki dla temperatury projektowej. Praca do −15°C sama nie gwarantuje pokrycia strat ciepła.
Gdzie można zaprojektować czteroportowy multisplit?
Przykłady pokazują możliwe kierunki doboru, nie gotowe konfiguracje o gwarantowanej wydajności. Trzeba sprawdzić zapotrzebowanie pomieszczeń, pełne modele oraz długości wszystkich tras.
Mieszkanie z oddzielnymi strefami dziennymi i sypialnymi: do czterech odbiorników pozwala ustawić temperatury zależnie od użytkowania pokoi. Wydajność wspólnego źródła ocenia się dla równoczesnej pracy, także podczas największego obciążenia.
Lokal z czterema trasami różnej długości: przykładowe odcinki 8, 11, 14 i 17 m dają 50 m instalacji. To punkt wyjścia do kontroli długości; projekt musi uwzględnić także różnicę wysokości i wymaganą ilość czynnika.
Biuro z nawiewem kanałowym w wybranej strefie: tabela przewiduje określone kanałowe klasy 2,0/2,5/3,5/5,0/6,0 kW. Dobiera się ich pełne oznaczenia, przyłącza i parametry współpracy z pozostałymi urządzeniami.
Pomieszczenie z sufitem pod kaseton 60 × 60: dopuszczone jednostki obejmują również S-60PY3E klasy 6,0 kW. Ten wariant potrzebuje CZ-MA2PA przy agregacie i odpowiednich dołączonych rurek przyłączeniowych jednostki wewnętrznej.
Układ dwóch pomieszczeń z większymi odbiornikami: cztery porty nie nakładają obowiązku wykorzystania wszystkich. Para musi spełniać minimum liczby urządzeń, sumę klas 4,5–11,5 kW i warunki współpracy konkretnych modeli.
Budynek z agregatem na innym poziomie niż strefy: dokumentacja dopuszcza różnicę wysokości wewnętrzna/zewnętrzna do 15 m. Lokalizacja nadal wymaga miejsca na korpus, połączenia, wentylację i późniejszą obsługę.
CU-4Z68CBE — dane do doboru kompletnego systemu
Liczba odbiorników i moce: od 2 do 4 jednostek wewnętrznych, nominalnie 6,80 kW chłodzenia i 8,50 kW grzania. Suma nominalnych mocy chłodniczych podłączanych urządzeń może wynosić 4,5–11,5 kW, po potwierdzeniu konkretnego połączenia. Zakresy wydajności agregatu to odpowiednio 1,90–8,80 oraz 1,70–10,60 kW.
Efektywność i otoczenie: referencja 3 × CS-MZ16CKE + CS-Z20CKEW ma SEER 8,50 / SCOP 4,60 i klasy A+++ / A++; SCOP dla klimatu umiarkowanego. Moc akustyczna w tej referencji wynosi 63 / 66 dB(A). Nominalny pobór chłodzenie/grzanie to 1,58 / 1,84 kW, EER 4,30 / COP 4,62. Warunki pracy na zewnątrz: −10°C do +46°C podczas chłodzenia oraz −15°C do +24°C podczas grzania.
Montaż i kompletacja: korpus 875 × 320 × 795 mm, masa 64 kg, R32 w ilości fabrycznej 2,25 kg. Suma rur do 60 m, gałąź 3–25 m, minimum 12 m sumy przy czterech gałęziach i wysokość do 15 m. Do 30 m sumy obowiązuje napełnienie fabryczne, ponad ten próg 20 g/m. Zasilanie 1f, 230 V / 50 Hz. Jednostki pokojowe, ich akcesoria i montaż należy dobrać osobno.
FAQ — konfiguracje i montaż Panasonic CU-4Z68CBE
Czy CU-4Z68CBE zawsze wymaga czterech jednostek pokojowych?
System może zawierać dwie, trzy albo cztery kompatybilne jednostki wewnętrzne. Cztery to górny limit liczby odbiorników, natomiast dwie stanowią minimum kompletnej instalacji. Każdy wariant musi spełniać dopuszczalną sumę nominalnych mocy chłodniczych 4,5–11,5 kW i wymagania danego połączenia.
Który zestaw uzasadnia klasę chłodzenia A+++?
Karta ErP wskazuje CU-4Z68CBE z trzema CS-MZ16CKE i jedną CS-Z20CKEW. Dla tej czterostrefowej referencji podaje SEER 8,50, SCOP 4,60 w klimacie umiarkowanym oraz klasy A+++ / A++. Po zamianie modeli należy sprawdzić dane nowego zestawu, bez automatycznego przenoszenia etykiety referencyjnej.
Czy maksymalna suma 11,5 kW jest mocą chłodzenia agregatu?
11,5 kW wyznacza górną granicę sumy nominalnych mocy chłodniczych jednostek wewnętrznych dopuszczanej do doboru. CU-4Z68CBE ma własną nominalną wydajność 6,80 kW. Gdy odbiorniki pracują równocześnie, korzystają ze wspólnej dostępnej mocy; osiągi wybranego połączenia trzeba potwierdzić oddzielnie.
Jaka jest najkrótsza instalacja z czterema odbiornikami?
Minimalna długość jednej gałęzi to 3 m, więc cztery połączenia wymagają łącznie co najmniej 12 m. Ogólny dolny limit sumy 6 m dotyczy dwóch gałęzi; przy trzech wynosi 9 m. Równocześnie obowiązują maksimum sumy 60 m i długość pojedynczej trasy do 25 m.
Czy cztery odcinki po 25 m są dozwolone?
Dałyby łącznie 100 m, czyli więcej niż dopuszczalne 60 m. Limit 25 m dotyczy jednej gałęzi i nie zastępuje ograniczenia całej instalacji. Instalator sprawdza każdą trasę, ich sumę, różnicę wysokości do 15 m oraz pozostałe warunki podłączenia.
Jak obliczyć dodatkowy R32 dla gałęzi 8, 11, 14 i 17 m?
Łączna długość tych gałęzi wynosi 50 m. Po odjęciu progu napełnienia fabrycznego 30 m pozostaje 20 m. Dokumentacyjne 20 g/m daje 400 g dodatkowego R32. To przykład obliczenia długości i napełnienia, a nie potwierdzenie całego projektu instalacji.
Które odbiorniki klasy 6,0 kW i adaptery przewidziano?
Tabela obejmuje CS-TZ60CKEW, CS-Z60CD3EAW i S-60PY3E. Jednostka TZ i kanałowa klasy 6,0 kW wymagają CZ-MA2PA. Kaseton S-60PY3E wymaga tego adaptera po stronie agregatu oraz odpowiednich dołączonych rurek przyłączeniowych cieczy i gazu po stronie jednostki wewnętrznej. Dobór musi obejmować także pozostałe odbiorniki układu.
Czy można wybrać konsolę podłogową z rodziny Free Multi Z?
W aktualnej macierzy 2026 pole konsol dla CU-4Z68CBE pozostaje puste. Dla tej jednostki wskazano odpowiednie ścienne Etherea i TZ, kasetony oraz modele kanałowe. Obsługa konsol przez inne agregaty z rodziny nie potwierdza kompatybilności tego wariantu.
Jak czytać hałas 63/66 oraz 49/52 dB(A)?
Pierwsza para oznacza moc akustyczną w chłodzeniu i grzaniu według karty ErP zestawu referencyjnego. Druga to ciśnienie akustyczne w warunkach pomiaru JIS C 9612, 1 m od przodu i tyłu jednostki. Lokalizacja, odbicia i odległość wpływają na dźwięk docierający do otoczenia; tych dwóch parametrów nie stosuje się zamiennie.
Czy cztery pokoje mogą jednocześnie korzystać z grzania i chłodzenia?
Wszystkie aktywne odbiorniki współpracują ze wspólnym obiegiem i muszą mieć zgodny tryb. Instrukcja podaje priorytet pierwszej uruchomionej jednostki, więc przeciwne żądanie nie jest realizowane równolegle. Temperatury oraz włączanie poszczególnych stref można ustawiać indywidualnie.
