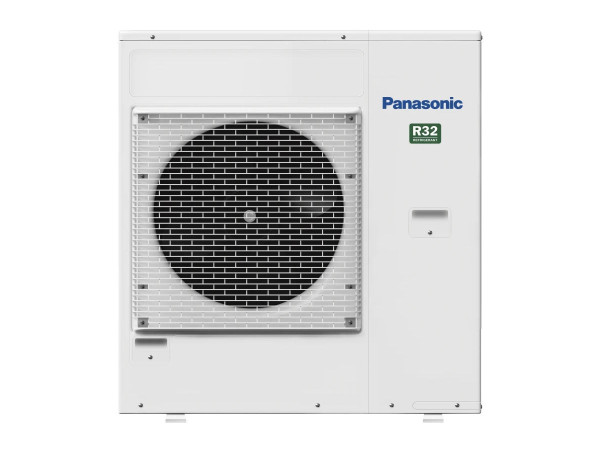

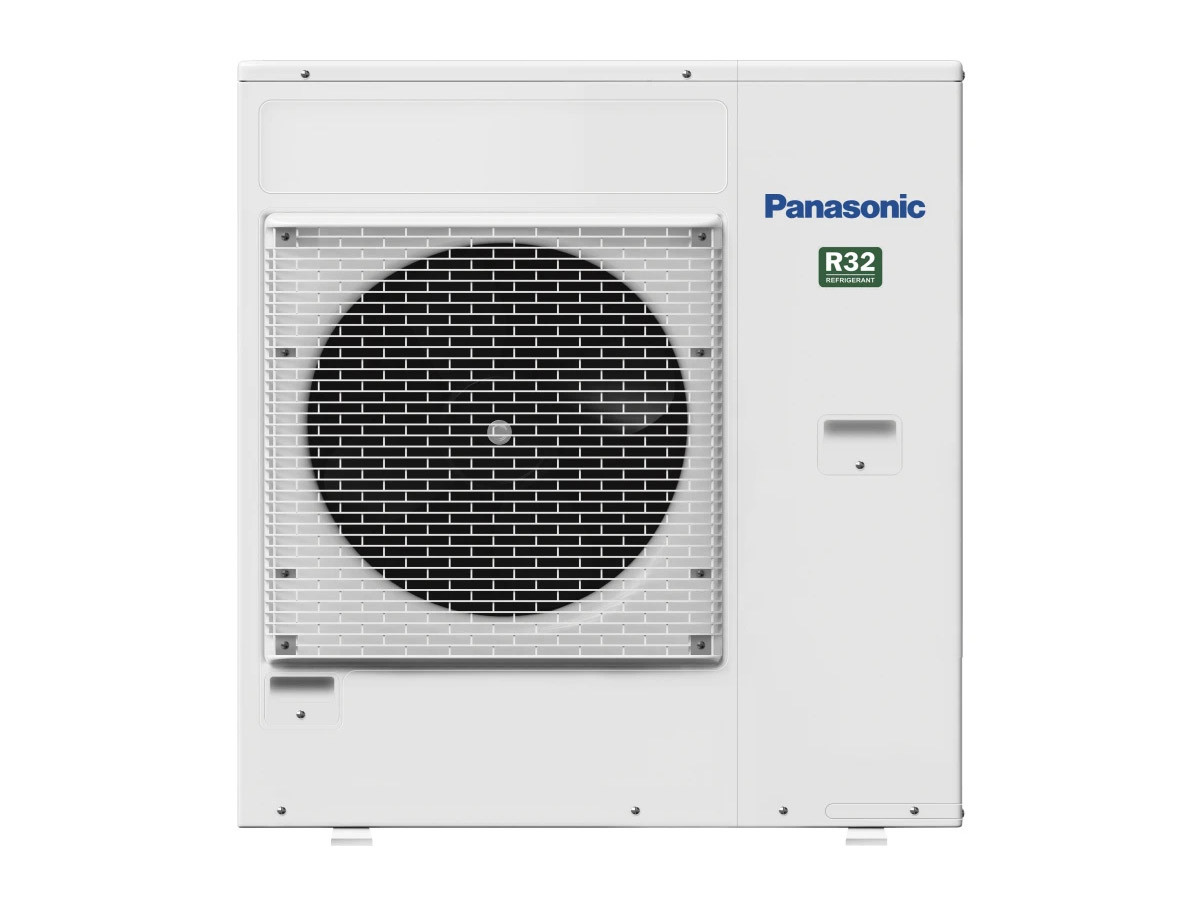

Panasonic CU-4Z80CBE Free Multi Z – jednostka zewnętrzna multisplit 8,0 kW do 4 jednostek wewnętrznych
Panasonic CU-4Z80CBE — 8 kW chłodzenia dla maksymalnie czterech stref
Panasonic CU-4Z80CBE Free Multi Z jest agregatem o nominalnej wydajności 8,00 kW chłodzenia oraz 9,40 kW grzania. Współpracuje z minimum dwiema i maksymalnie czterema jednostkami wewnętrznymi. Liczbę odbiorników oraz ich klasy dobiera się do obciążenia pomieszczeń, uwzględniając podział wspólnej wydajności podczas pracy równoczesnej.
Wariant CU-4Z80CBE dopuszcza 4,5–14,7 kW sumy nominalnych mocy chłodniczych jednostek pokojowych. Katalog obejmuje wybrane Etherea i TZ, w tym modele ścienne klasy 7,1 kW, a także kasetony i kanałowe do 6,0 kW. Cztery gałęzie mogą mieć łącznie do 70 m, co daje możliwość rozpatrzenia bardziej oddalonych stref przy zachowaniu pozostałych wymagań montażu.
Karta ErP wskazuje konfigurację 4 × CS-Z20CKEW, dla której deklaruje SEER 8,50 / SCOP 4,70 i klasy A+++ / A++. SCOP odnosi się do klimatu umiarkowanego. Kupowany produkt to jednostka zewnętrzna: odbiorniki pokojowe, wymagane akcesoria i montaż nie są częścią tej oferty.
-
Nominalne chłodzenie 8,00 kW
Wydajność całego układu należy porównać z zapotrzebowaniem aktywnych pomieszczeń. Suma klas odbiorników jest osobnym parametrem doboru.
-
Dwa do czterech przyłączeń
Można zaprojektować układ z dwiema, trzema albo czterema wskazanymi jednostkami wewnętrznymi, po sprawdzeniu konkretnego zestawienia.
-
Referencja czterech CS-Z20CKEW
Dla tego kompletu producent deklaruje SEER 8,50 i SCOP 4,70 w klimacie umiarkowanym, z klasami chłodzenia A+++ i grzania A++.
-
Ścienne odbiorniki klasy 7,1 kW
Macierz przewiduje CS-Z71CKEW oraz CS-TZ71CKEW z CZ-MA3PA i CZ-MA2PA. Możliwość podłączenia nie oznacza niezależnej mocy 7,1 kW w każdej strefie.
-
Orurowanie do 70 m łącznie
Limit fabrycznego napełnienia wynosi 45 m sumy tras. Powyżej niego projekt przewiduje uzupełnienie R32 według dokumentacyjnych 20 g/m.
-
Korpus o wysokości 999 mm
Większa obudowa waży 80 kg. Jej lokalizacja wymaga dobranego podparcia, dopływu powietrza i dostępu do zaworów oraz połączeń.
Parametry i wyposażenie CU-4Z80CBE w praktyce
Osiągi chłodzenia i ogrzewania
8,00 kW źródła dla pracujących stref
Jednostka zewnętrzna ma nominalnie 8,00 kW chłodzenia, przy dopuszczalnej sumie klas odbiorników do 14,7 kW. Wyższa suma umożliwia rozpatrywanie różnych zestawów urządzeń, ale nie zwiększa wydajności agregatu do tej wartości. Przy równoczesnym obciążeniu trzeba sprawdzić dostępny podział mocy.
Etykieta dla układu 2,0 + 2,0 + 2,0 + 2,0 kW
Cztery CS-Z20CKEW są wskazane jako referencja ErP CU-4Z80CBE. SEER 8,50 i SCOP 4,70 dla klimatu umiarkowanego odpowiadają klasom A+++ / A++. Zmiana typów lub liczby jednostek wymaga weryfikacji danych całego nowego kompletu, nawet gdy suma ich klas pozostaje równa 8,0 kW.
Pobór elektryczny odrębny od wydajności
Nominalny pobór chłodzenie/grzanie wynosi 1,98 / 2,03 kW, a punktowe współczynniki to EER 4,04 i COP 4,63. Zakres poboru w dokumentacji obejmuje odpowiednio 0,53–2,87 oraz 0,50–3,06 kW. Zużycie energii zależy od warunków pracy i użytkowania pomieszczeń, nie jest stałym poborem nominalnym przez cały czas.
Ogrzewanie 9,40 kW i dane przy −7°C
Producent deklaruje nominalnie 9,40 kW grzania oraz 7,80 kW dla punktu −7°C. Katalogowy zakres wydajności grzewczej wynosi 2,48–10,60 kW. Obliczenie pokrycia strat ciepła wymaga osiągów przy temperaturze projektowej i uwzględnienia wybranej konfiguracji.
Wybór odbiorników pokojowych
Sprężarka R2 i Inverter+
Katalog potwierdza rotacyjną sprężarkę R2 oraz technologię Inverter+. Zakres wydajności chłodzenia 3,00–9,20 kW opisuje możliwości pracy agregatu w podanych warunkach. Maksimum 9,20 kW pozostaje innym parametrem niż nominalne 8,00 kW i nie stanowi gwarantowanej mocy każdej konfiguracji.
Duża ścienna jednostka z dwoma adapterami
Tabela dopuszcza Etherea CS-Z71CKEW i TZ CS-TZ71CKEW klasy 7,1 kW. Przy obu oznacza wymaganie CZ-MA3PA oraz CZ-MA2PA. Trzeba sprawdzić cały zestaw z pozostałymi odbiornikami, parametry połączenia i sposób wykonania przyłączy; same wolne porty nie potwierdzają poprawnego doboru.
Kanałowe i kasetony według pełnego modelu
Kanałowa CS-Z60CD3EAW oraz ścienna CS-TZ60CKEW wymagają CZ-MA2PA. Dla kasetonu S-60PY3E potrzebny jest CZ-MA2PA po stronie agregatu i właściwe dołączone rurki przyłączeniowe jednostki wewnętrznej. Pozostałe klasy urządzeń mają własne wymagania tabeli; panel i sterowanie kasetonu dobiera się do konkretnego wariantu.
Indywidualne temperatury w zgodnym trybie
Odbiorniki pozwalają regulować własne strefy i mogą być włączane niezależnie w gotowej instalacji. Wspólny układ wymaga jednak zgodnego trybu chłodzenia albo grzania aktywnych jednostek. Instrukcja wskazuje pierwszeństwo trybu pierwszej uruchomionej jednostki; funkcje Wi-Fi i nawiewu zależą od modeli pokojowych.
Warunki lokalizacji i połączeń
70 m sumy z limitem 25 m na gałąź
Trasy liczy się osobno i łącznie. Cztery odcinki po 20 m spełniłyby limit pojedynczej gałęzi, lecz ich suma 80 m byłaby za duża. Przy czterech odbiornikach dolna granica sumy to 12 m, wynikająca z minimum 3 m na połączenie; różnica wysokości wewnętrzna/zewnętrzna może wynosić do 15 m.
Napełnienie dla przykładowych 62 m rur
Długości 12, 15, 17 i 18 m dają łącznie 62 m, z każdą gałęzią w przedziale 3–25 m. To 17 m ponad próg 45 m objęty napełnieniem fabrycznym. Uzupełnienie według 20 g/m wynosi 340 g R32. Obliczenie nie zastępuje sprawdzenia wysokości, doboru jednostek i kompletnej instrukcji montażowej.
Większa obudowa i 80 kg masy
Wymiary korpusu wynoszą 940 mm szerokości, 340 mm głębokości i 999 mm wysokości. Rozmieszczenie przyłączy pokazuje osobny rysunek dla CU-4Z80CBE / CU-5Z90CBE. Lokalizacja wymaga podparcia dostosowanego do 80 kg, przestrzeni serwisowej oraz odstępów przewidzianych dla przepływu powietrza.
Hałas oraz temperatura pracy
Moc akustyczna agregatu w referencji ErP to 67 dB(A) w chłodzeniu i 68 dB(A) w grzaniu. Ciśnienie akustyczne 51 / 52 dB(A) podano oddzielnie według JIS C 9612 w odległości 1 m od przodu i tyłu obudowy. Dopuszczalne temperatury zewnętrzne wynoszą −10°C do +46°C podczas chłodzenia i −15°C do +24°C podczas ogrzewania.
Komu przyda się czteroportowy agregat 8 kW?
CU-4Z80CBE warto rozpatrywać przy zapotrzebowaniu odpowiadającym jego wydajności i przy możliwości montażu większego korpusu. Liczba odbiorników jest jednym z warunków, obok obciążenia stref i tras rur.
Dla projektujących chłodzenie kilku pomieszczeń jednocześnie: nominalne 8,00 kW można zestawić z obciążeniem dwóch do czterech aktywnych stref. Wymagana jest ocena ich rzeczywistego zapotrzebowania, zamiast sumowania wyłącznie oznaczeń mocy jednostek.
Dla zainteresowanych zestawem czterech CS-Z20CKEW: producent podaje dla niego referencję SEER 8,50 / SCOP 4,70. Pozwala to porównywać potwierdzone parametry konkretnego układu z czterema odbiornikami.
Dla rozpatrujących większy odbiornik ścienny: CS-Z71CKEW i CS-TZ71CKEW znajdują się w tabeli tego agregatu. Projekt musi uwzględnić CZ-MA3PA, CZ-MA2PA i współpracę z pozostałymi jednostkami.
Dla inwestorów z trasami przekraczającymi 45 m sumy: instalacja może mieć do 70 m, z uzupełnieniem R32 ponad próg fabryczny. Każda gałąź nadal ma limit 25 m i wymaga własnej kontroli długości.
Dla planujących jednostki w sufitach podwieszanych: wybrane kasetony i kanałowe do klasy 6,0 kW dają różne sposoby rozprowadzenia powietrza. Potrzebne akcesoria i sterowanie zależą od pełnego modelu odbiornika.
Dla oceniających multisplit jako źródło ciepła: do analizy służą 9,40 kW nominalnie oraz 7,80 kW przy −7°C. Straty ciepła i wydajność dla temperatury projektowej należy sprawdzić przed przyjęciem urządzenia do ogrzewania.
Możliwe kierunki zastosowania CU-4Z80CBE
Poniższe sytuacje pomagają rozpocząć dobór; nie stanowią zatwierdzonych zestawów ani gwarancji obsługi określonej powierzchni. Każde połączenie wymaga potwierdzenia w dokumentacji.
Lokal z jedną większą i kilkoma mniejszymi strefami: zakres sumy klas 4,5–14,7 kW pozwala rozpatrzyć odbiorniki o różnej wielkości. Dostępną wydajność 8,00 kW ocenia się dla obciążenia wszystkich stref pracujących jednocześnie.
Cztery pomieszczenia z podobnym sposobem użytkowania: referencja czterech CS-Z20CKEW daje dane konkretnego zestawu. Ich dopasowanie do wnętrz nadal zależy od indywidualnie obliczonego zapotrzebowania.
Układ z rozproszonymi punktami nawiewu: przykładowe gałęzie 12, 15, 17 i 18 m sumują się do 62 m. Mieszczą się w ograniczeniach długości, lecz wysokość, napełnienie i współpracę pełnych modeli trzeba sprawdzić osobno.
Wnętrze z większą jednostką Etherea lub TZ: klasa 7,1 kW jest przewidziana dla CS-Z71CKEW i CS-TZ71CKEW. Wymaganie dwóch adapterów wpływa na projekt przyłączy, a nie na automatyczne zwiększenie mocy całego multisplitu.
Przestrzeń z ukrytym prowadzeniem kanałów: można rozpatrywać wskazane kanałowe CS-MZ20CD3EA, CS-Z25CD3EAW, CS-Z35CD3EAW, CS-Z50CD3EAW i CS-Z60CD3EAW. Dobór obejmuje również kanały, nawiewniki, opory oraz przyłącza chłodnicze.
Miejsce montażu z przygotowanym podparciem dla 80 kg: korpus ma wysokość 999 mm i wymaga dostępu do serwisu oraz swobodnego przepływu powietrza. Rozmiar obudowy nie wyznacza samodzielnie minimalnej wnęki ani dozwolonego ustawienia.
CU-4Z80CBE — najważniejsze dane konfiguracji
Układ i osiągi: 2–4 jednostki wewnętrzne, nominalnie 8,00 kW chłodzenia i 9,40 kW grzania. Katalogowe zakresy wydajności wynoszą 3,00–9,20 oraz 2,48–10,60 kW. Dopuszczalna suma nominalnych mocy chłodniczych odbiorników to 4,5–14,7 kW; pełny zestaw i jego osiągi wymagają osobnego potwierdzenia.
Efektywność referencyjna: 4 × CS-Z20CKEW z CU-4Z80CBE ma SEER 8,50 / SCOP 4,70 oraz klasy A+++ / A++; SCOP dla klimatu umiarkowanego. Nominalny pobór chłodzenie/grzanie: 1,98 / 2,03 kW, EER 4,04 / COP 4,63. Moc akustyczna według ErP: 67 / 68 dB(A). Zakresy temperatur zewnętrznych: −10°C do +46°C oraz −15°C do +24°C.
Warunki instalacji: korpus 940 × 340 × 999 mm, masa 80 kg, fabrycznie 2,72 kg R32. Suma rur do 70 m, jedna gałąź 3–25 m; dla czterech gałęzi minimum 12 m. Różnica wysokości wewnętrzna/zewnętrzna do 15 m, napełnienie fabryczne do 45 m sumy, powyżej 20 g/m. Zasilanie 1f, 230 V / 50 Hz. Zakup obejmuje agregat, bez jednostek pokojowych i montażu.
FAQ — dobór Panasonic CU-4Z80CBE
Czy cztery porty CU-4Z80CBE trzeba wykorzystać od razu?
Kompletna instalacja może mieć dwa, trzy albo cztery kompatybilne odbiorniki; minimum to dwie jednostki. Wybór mniejszej liczby wymaga sprawdzenia sumy nominalnych mocy chłodniczych 4,5–14,7 kW i konkretnego zestawienia. Możliwość późniejszej zmiany układu powinien ocenić projektant na podstawie dokumentacji.
Jaka konfiguracja ma SEER 8,50 i SCOP 4,70?
Karta ErP przypisuje te parametry agregatowi CU-4Z80CBE połączonemu z czterema CS-Z20CKEW. Klasy wynoszą A+++ dla chłodzenia i A++ dla grzania, ze SCOP dla klimatu umiarkowanego. Dla innej liczby lub modeli jednostek pokojowych sprawdza się ich własne dane zestawu.
Czy suma klas 14,7 kW oznacza tyle chłodzenia w pomieszczeniach?
14,7 kW jest górnym limitem nominalnych klas odbiorników dopuszczonych do doboru. Agregat ma nominalnie 8,00 kW chłodzenia i dzieli dostępną wydajność między aktywne jednostki. Zgodna suma nie potwierdza automatycznie konkretnego połączenia ani mocy osiąganej przez każdy pokój.
Jakie adaptery są potrzebne do ściennych jednostek 7,1 kW?
Dla CS-Z71CKEW i CS-TZ71CKEW macierz 2026 podaje CZ-MA3PA oraz CZ-MA2PA. Nie wystarczy przenieść wymagań mniejszych jednostek 4,2/5,0 lub 6,0 kW. Sposób wykonania przyłączy oraz pełny zestaw odbiorników należy potwierdzić przed montażem.
Czy można podłączyć kaseton klasy 6,0 kW?
Tabela wskazuje S-60PY3E. Wymagany jest CZ-MA2PA po stronie jednostki zewnętrznej oraz odpowiednie dołączone rurki przyłączeniowe cieczy i gazu jednostki wewnętrznej. Trzeba też dobrać właściwy panel i sterowanie oraz potwierdzić konfigurację z pozostałymi odbiornikami.
Czy cztery trasy po 20 m spełniają limity?
Pojedynczy odcinek 20 m mieści się w przedziale 3–25 m, ale cztery takie gałęzie dają 80 m. To przekracza maksymalną sumę 70 m dla CU-4Z80CBE. Długość całej instalacji kontroluje się niezależnie od każdej gałęzi i różnicy wysokości do 15 m.
Ile czynnika dodać przy gałęziach 12, 15, 17 i 18 m?
Ich suma wynosi 62 m. Napełnienie fabryczne obejmuje 45 m, więc dodatkowe 17 m przy stawce 20 g/m daje 340 g R32. Ostateczny dobór i napełnienie wymagają kontroli wszystkich warunków instalacji, nie tylko sumy długości.
Jaką przestrzeń zajmuje obudowa CU-4Z80CBE?
Korpus ma 940 × 340 × 999 mm w kolejności szerokość × głębokość × wysokość i waży 80 kg. Do gabarytów należy dodać miejsce na połączenia, obsługę i wymagane odstępy dla przepływu powietrza. Rysunek właściwej obudowy jest wspólny dla CU-4Z80CBE i CU-5Z90CBE.
Czy wartości 67/68 i 51/52 dB(A) opisują ten sam hałas?
67/68 dB(A) oznacza moc akustyczną w chłodzeniu i grzaniu według ErP referencji. 51/52 dB(A) to ciśnienie akustyczne według JIS C 9612, mierzone 1 m od przodu i tyłu obudowy. Odbiór dźwięku w konkretnej lokalizacji zależy od odległości i otoczenia; obu wielkości nie należy utożsamiać.
Czy zakres grzania do −15°C zapewnia pełne 9,40 kW zimą?
Dolna granica temperatury oznacza dopuszczalny zakres pracy, a nie stałą wydajność nominalną. Dokumentacja podaje 7,80 kW grzania przy −7°C. Przy wyborze źródła ciepła trzeba uwzględnić straty lokalu oraz osiągi dla temperatury projektowej i konkretnego zestawu jednostek.
