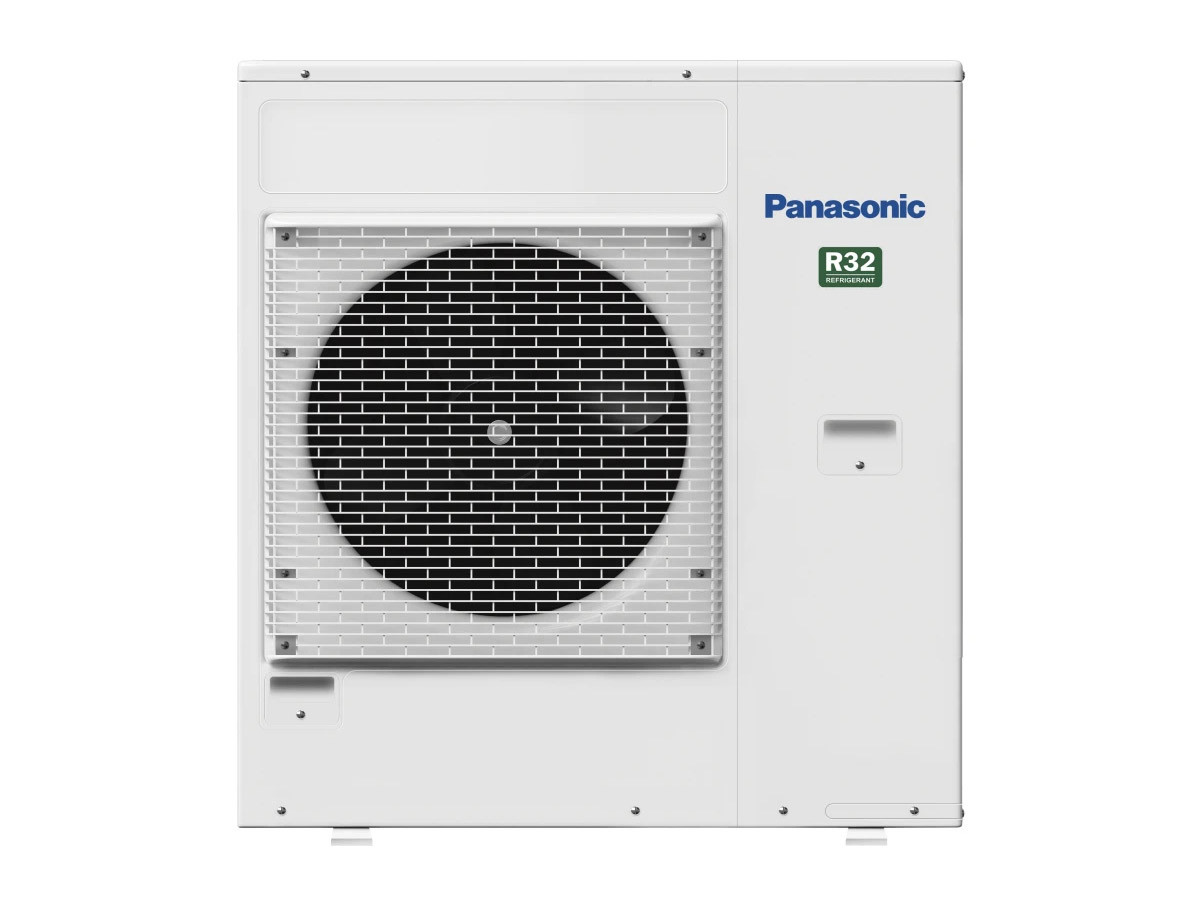

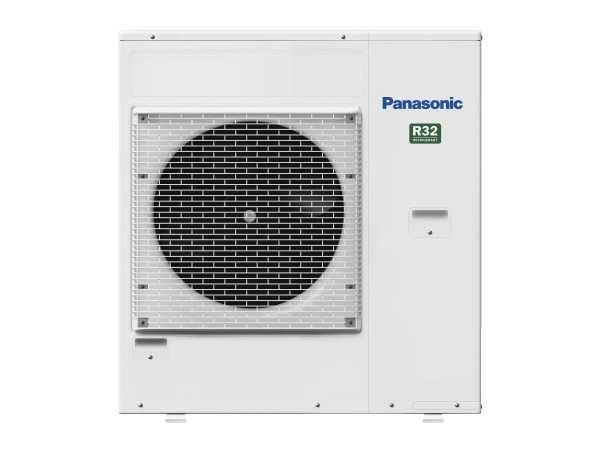

Panasonic CU-5Z90CBE Free Multi Z – jednostka zewnętrzna multisplit 9,0 kW do 5 jednostek wewnętrznych
Panasonic CU-5Z90CBE — pięć przyłączy, nominalnie 9 kW chłodzenia
Panasonic CU-5Z90CBE Free Multi Z umożliwia budowę systemu z 2–5 kompatybilnymi jednostkami wewnętrznymi. Nominalna moc całej jednostki zewnętrznej wynosi 9,00 kW podczas chłodzenia i 10,40 kW podczas ogrzewania. Pięć przyłączy daje wybór liczby stref, lecz dostępna wydajność pozostaje wspólna dla pracujących odbiorników.
Dopuszczalna suma nominalnych mocy chłodniczych urządzeń pokojowych obejmuje 4,5–18,3 kW. Własny wiersz CU-5Z90CBE w katalogu przewiduje wskazane Etherea i TZ do klasy 7,1 kW oraz kasetony i kanałowe do 6,0 kW. Projekt może zawierać do 80 m łącznych tras chłodniczych, przy odrębnej kontroli każdej gałęzi, wysokości i połączenia pełnych modeli.
Konfiguracja sezonowa producenta składa się z 4 × CS-MZ16CKE + CS-Z25CKEW. Katalog podaje SEER 8,50 / SCOP 4,68, klasy A+++ / A++; karta ErP zapisuje SCOP w zaokrągleniu jako 4,7, dla klimatu umiarkowanego. Zakup obejmuje agregat CU-5Z90CBE, a jednostki pokojowe, akcesoria oraz montaż kompletuje się osobno.
-
Pięć portów jednostek wewnętrznych
Kompletny układ może mieć od dwóch do pięciu kompatybilnych odbiorników. Liczba przyłączy nie określa liczby urządzeń zawartych w ofercie agregatu.
-
9,00 kW chłodzenia nominalnie
To wydajność wspólnego źródła dla aktywnych stref. Przy doborze ocenia się ich obciążenie jednoczesne i parametry konkretnego zestawu.
-
10,40 kW nominalnego grzania
Dokumentacja wskazuje także 8,62 kW przy −7°C. Osiągi dla temperatury projektowej trzeba sprawdzić przed doborem układu do ogrzewania.
-
Suma klas odbiorników do 18,3 kW
Zakres 4,5–18,3 kW służy zestawianiu nominalnych mocy urządzeń pokojowych. Nie jest gwarancją wydajności całego multisplitu na poziomie 18,3 kW.
-
Instalacja do 80 m łącznie
Pięć gałęzi o różnych długościach musi mieścić się w jednym limicie. Każde połączenie ma dodatkowo zakres 3–25 m, a fabryczny próg napełnienia wynosi 45 m.
-
Referencja czterech małych Etherea i jednej 2,5 kW
Układ 4 × CS-MZ16CKE + CS-Z25CKEW ma SEER 8,50 i SCOP katalogowy 4,68. Klasy sezonowe to A+++ / A++, ze SCOP dla klimatu umiarkowanego.
Na co zwrócić uwagę w pięcioportowym Free Multi Z?
Wydajność wspólnego źródła
Pięć stref dzielących dostępną moc
Nominalna wydajność chłodnicza CU-5Z90CBE wynosi 9,00 kW. Dopuszczalna suma nominalnych klas jednostek wewnętrznych jest znacznie szersza i sięga 18,3 kW. Te wielkości pełnią różne role: poprawna suma ułatwia wybór odbiorników, a ich moc podczas pracy równoczesnej wymaga danych konkretnego połączenia.
Referencja o sumie klas 8,9 kW
Cztery CS-MZ16CKE klasy 1,6 kW oraz CS-Z25CKEW klasy 2,5 kW dają razem 8,9 kW nominalnych klas chłodniczych. Ta suma jest osobnym parametrem od 9,00 kW agregatu. Dla wskazanej referencji katalog deklaruje SEER 8,50 / SCOP 4,68; karta ErP zaokrągla SCOP do 4,7. Klasy to A+++ / A++, a SCOP dotyczy klimatu umiarkowanego.
Pobór nominalny 2,24 / 2,15 kW
Podczas chłodzenia nominalny pobór elektryczny wynosi 2,24 kW, a podczas ogrzewania 2,15 kW. EER 4,02 i COP 4,84 opisują sprawność w tych punktach pracy. Zakresy poboru podane w katalogu to 0,55–3,86 kW dla chłodzenia oraz 0,50–4,24 kW dla grzania; rzeczywiste zużycie zależy od sposobu pracy instalacji.
Zakres wydajności i ocena ogrzewania
Rotacyjna sprężarka R2 z Inverter+ pracuje w układzie o katalogowej wydajności chłodniczej 2,90–11,50 kW i grzewczej 2,48–14,50 kW. Przy −7°C producent podaje 8,62 kW grzania. Wartości maksymalne oraz granica pracy do −15°C nie zastępują oceny wydajności przy obliczeniowych warunkach zimowych.
Odbiorniki i sposób użytkowania
Dopuszczone klasy ścienne do 7,1 kW
CU-5Z90CBE ma w tabeli 2026 wskazane Etherea i TZ od klasy 1,6 do 7,1 kW. Warianty 4,2 i 5,0 kW wymagają CZ-MA1PA. CS-TZ60CKEW klasy 6,0 kW wymaga CZ-MA2PA, natomiast CS-Z71CKEW i CS-TZ71CKEW — CZ-MA3PA oraz CZ-MA2PA. Wymagania adapterów trzeba uwzględnić przy planowaniu każdego portu.
Kaseton S-60PY3E i kanałowa CS-Z60CD3EAW
Oba modele klasy 6,0 kW są ujęte w wierszu tego agregatu. Kanałowa potrzebuje CZ-MA2PA; kaseton dodatkowo właściwych dołączonych rurek przyłączeniowych cieczy i gazu po stronie jednostki wewnętrznej, z CZ-MA2PA przy agregacie. Dla mniejszych klas oraz panelu i sterowania sprawdza się osobne wymagania konkretnego odbiornika.
Liczba jednostek od dwóch do pięciu
Układ nie musi wykorzystywać wszystkich portów, ale wymaga minimum dwóch kompatybilnych odbiorników. Dostępne warianty z trzema, czterema lub pięcioma urządzeniami ocenia się według pełnych modeli, dopuszczalnej sumy klas i osiągów zestawu. Lista kompatybilnych urządzeń sama nie zatwierdza dowolnego połączenia.
Własna temperatura, wspólny tryb pracy
Strefy mogą mieć różne nastawy temperatury i być włączane indywidualnie w gotowej instalacji. Aktywne jednostki muszą jednak pracować w zgodnym trybie chłodzenia albo ogrzewania. Instrukcja multisplit podaje priorytet pierwszej uruchomionej jednostki; Wi-Fi, filtracja i regulacja nawiewu wynikają z wyposażenia wybranych odbiorników.
Trasy rur i posadowienie
Minimum 15 m dla pięciu połączeń
Dolna granica długości pojedynczej gałęzi wynosi 3 m. Dla pięciu jednostek oznacza to minimum 15 m sumy, przy maksimum 80 m oraz 25 m na odbiornik. Pięć odcinków po 25 m dałoby 125 m i przekroczyło limit całego układu. Wysokość wewnętrzna/zewnętrzna pozostaje osobno ograniczona do 15 m.
Przykład napełnienia pięciu tras
Gałęzie 10, 12, 14, 16 i 18 m sumują się do 70 m i każda mieści się w przedziale 3–25 m. Próg fabryczny wynosi 45 m, więc nadwyżka to 25 m. Przy dokumentacyjnych 20 g/m przewidziano 500 g dodatkowego R32. To obliczenie samych tras i napełnienia; pełny projekt wymaga także kontroli wysokości i doboru urządzeń.
Podparcie dla korpusu o masie 81 kg
Jednostka zewnętrzna ma 940 × 340 × 999 mm w kolejności szerokość × głębokość × wysokość. Wspólny rysunek obudowy CU-4Z80CBE / CU-5Z90CBE wskazuje położenie przyłączy. Podparcie, odstępy dla wentylacji i dostęp do serwisu projektuje się z uwzględnieniem masy 81 kg oraz sposobu prowadzenia pięciu gałęzi.
Moc akustyczna 69 / 70 dB(A)
Karta ErP referencji podaje moc akustyczną jednostki zewnętrznej 69 dB(A) w chłodzeniu i 70 dB(A) w grzaniu. Odrębne ciśnienie akustyczne 53 / 54 dB(A) dotyczy pomiaru JIS C 9612, 1 m od przodu i tyłu korpusu. Zakres pracy na zewnątrz wynosi −10°C do +46°C dla chłodzenia oraz −15°C do +24°C dla grzania.
Dla kogo jest agregat z pięcioma przyłączami?
CU-5Z90CBE warto oceniać razem z projektem stref, ich obciążeniem i trasami chłodniczymi. Pięć przyłączy daje możliwość podziału nawiewu, lecz nie gwarantuje odpowiedniej mocy w dowolnym lokalu.
Dla właścicieli kilku niezależnie użytkowanych stref: do pięciu odbiorników pozwala rozdzielić ustawienia temperatury między pokoje. Przy ich wspólnej pracy ocenia się dostępne 9,00 kW nominalnego chłodzenia i dane konkretnego zestawu.
Dla dobierających pięcioelementowy układ Etherea: referencja 4 × CS-MZ16CKE + CS-Z25CKEW ma określone dane sezonowe A+++ / A++. Taki komplet powinien odpowiadać obciążeniu poszczególnych pomieszczeń, a nie wyłącznie liczbie stref.
Dla planujących połączenie urządzeń o różnych klasach: zakres sumy 4,5–18,3 kW daje szerokie możliwości doboru. Należy jednak sprawdzić pełne modele, potrzebne adaptery oraz wydajność ich współpracy z agregatem.
Dla inwestorów z rozbudowanym układem tras: suma może sięgać 80 m, co wymaga kontroli długości każdej gałęzi i napełnienia powyżej 45 m. Dopuszczalna wysokość pozostaje ograniczona do 15 m między jednostką wewnętrzną a zewnętrzną.
Dla analizujących ogrzewanie kilku pomieszczeń: punktem wyjścia są 10,40 kW nominalnie i 8,62 kW przy −7°C. Decyzja zależy także od strat ciepła oraz wydajności wybranego zestawu w temperaturze projektowej.
Dla porównujących liczbę portów i wydajność: przeglądając agregaty multisplit do kilku pomieszczeń, zestawiaj maksymalną liczbę odbiorników z nominalną mocą całego układu i ograniczeniami rur. W CU-5Z90CBE te parametry wynoszą odpowiednio pięć jednostek, 9,00 kW chłodzenia i 80 m łącznej instalacji.
Gdzie rozpatrzyć system z CU-5Z90CBE?
Poniższe przykłady wskazują kontekst doboru, bez przypisywania urządzeniu uniwersalnej powierzchni. Każda konfiguracja wymaga potwierdzenia zapotrzebowania, wydajności i warunków podłączenia.
Dom z kilkoma strefami dziennymi i nocnymi: odbiorniki można dobrać do różnych obciążeń i godzin użytkowania. Podczas równoczesnego działania korzystają jednak ze wspólnej wydajności agregatu, którą należy uwzględnić w bilansie.
Lokal z pięcioma gałęziami prowadzącymi do oddzielnych pokoi: przykładowe trasy 10, 12, 14, 16 i 18 m dają 70 m sumy. Limit długości jest spełniony, ale pozostaje kontrola wysokości, dodatkowych 500 g R32 i poprawności pełnego zestawu.
Instalacja z jednym większym odbiornikiem ściennym: tabela przewiduje CS-Z71CKEW i CS-TZ71CKEW klasy 7,1 kW. W projekcie uwzględnia się CZ-MA3PA oraz CZ-MA2PA, a wydajność dla pozostałych pomieszczeń ocenia oddzielnie.
Wnętrza z nawiewem kanałowym i ściennym: katalog obejmuje wybrane kanałowe CS-MZ20CD3EA, CS-Z25CD3EAW, CS-Z35CD3EAW, CS-Z50CD3EAW i CS-Z60CD3EAW. Różne typy odbiorników nadal muszą tworzyć potwierdzony układ o odpowiednich parametrach.
Przestrzeń przygotowana na kaseton w suficie: można rozważyć wskazane S-M20PY3E, S-25PY3E, S-36PY3E, S-50PY3E lub S-60PY3E. Wybór panelu, sterowania i przyłączy powinien wynikać z instrukcji konkretnego kasetonu.
Miejsce z dostępem do obsługi większego agregatu: obudowa o wysokości 999 mm i masie 81 kg wymaga odpowiedniego podparcia. Należy pozostawić przestrzeń dla powietrza, przewodów i serwisu, zamiast dobierać miejsce jedynie według rozmiaru korpusu.
CU-5Z90CBE — dane do projektu pięciu stref
Liczba jednostek i moc systemu: 2–5 odbiorników, nominalnie 9,00 kW chłodzenia / 10,40 kW grzania. Wydajność katalogowa mieści się odpowiednio w zakresach 2,90–11,50 i 2,48–14,50 kW. Suma nominalnych mocy chłodniczych jednostek wewnętrznych może wynosić 4,5–18,3 kW, pod warunkiem potwierdzenia pełnego połączenia.
Sezon i warunki pracy: referencja 4 × CS-MZ16CKE + CS-Z25CKEW ma SEER 8,50 / SCOP 4,68 według katalogu, ze SCOP zaokrąglonym w ErP do 4,7 dla klimatu umiarkowanego; klasy A+++ / A++. Pobór nominalny chłodzenie/grzanie to 2,24 / 2,15 kW, EER 4,02 / COP 4,84. Moc akustyczna w referencji: 69 / 70 dB(A). Temperatury pracy na zewnątrz: −10°C do +46°C oraz −15°C do +24°C.
Orurowanie i gabaryty: korpus 940 × 340 × 999 mm, masa 81 kg, fabrycznie 2,72 kg R32. Suma rur do 80 m, gałąź 3–25 m; minimum sumy przy pięciu gałęziach 15 m, wysokość wewnętrzna/zewnętrzna do 15 m. Próg napełnienia fabrycznego to 45 m, uzupełnienie ponad niego 20 g/m. Zasilanie 1f, 230 V / 50 Hz. Oferta dotyczy samej jednostki zewnętrznej.
FAQ — pięcioportowy Panasonic CU-5Z90CBE
Ile jednostek wewnętrznych trzeba podłączyć do CU-5Z90CBE?
Dopuszczalna liczba wynosi od dwóch do pięciu kompatybilnych jednostek. Pięć oznacza maksimum portów, a nie obowiązek wykorzystania ich wszystkich. Dla każdej liczby urządzeń trzeba sprawdzić zakres sumy nominalnych mocy chłodniczych 4,5–18,3 kW oraz pełne modele i osiągi ich połączenia.
Dlaczego podano SCOP 4,68 oraz 4,7?
Dokładna strona modelu i katalog Panasonic 2026 podają SCOP 4,68. Karta ErP tej referencji zapisuje tę wartość po zaokrągleniu do jednego miejsca jako 4,7. Oba zapisy dotyczą klimatu umiarkowanego i układu 4 × CS-MZ16CKE + CS-Z25CKEW, z klasą grzania A++.
Czy referencja 8,9 kW jest sprzeczna z mocą agregatu 9,00 kW?
8,9 kW to suma nominalnych klas chłodniczych czterech CS-MZ16CKE po 1,6 kW i jednej CS-Z25CKEW klasy 2,5 kW. Nominalne 9,00 kW opisuje agregat jako odrębny element. SEER 8,50 i dane SCOP odnoszą się do tego wskazanego kompletu, a nie dowolnego zestawu o zbliżonej sumie klas.
Czy dopuszczalne 18,3 kW można uzyskać równocześnie w pokojach?
Ta wartość jest górnym limitem sumy nominalnych mocy jednostek wewnętrznych służącym doborowi. CU-5Z90CBE ma nominalnie 9,00 kW chłodzenia, dzielone między aktywne strefy. Rzeczywiste osiągi konkretnego połączenia wymagają sprawdzenia; sam limit sumy nie gwarantuje 18,3 kW dostępnych w pomieszczeniach.
Jakie są limity pięciu gałęzi chłodniczych?
Każda ma dopuszczalną długość 3–25 m, a wszystkie razem do 80 m. Z minimum 3 m na gałąź wynika minimum sumy 15 m dla pięciu jednostek. Pięć tras po 25 m dałoby 125 m, więc taki projekt przekracza limit całej instalacji mimo poprawnej długości pojedynczych odcinków.
Ile R32 uzupełnić dla tras 10, 12, 14, 16 i 18 m?
Te gałęzie sumują się do 70 m. Po odjęciu progu fabrycznego 45 m pozostaje 25 m wymagających uzupełnienia według 20 g/m, czyli 500 g R32. Napełnienie i montaż wymagają ponadto sprawdzenia różnicy wysokości i wszystkich warunków wybranej konfiguracji.
Co przewidziano dla ściennych 7,1 kW i kasetonu 6,0 kW?
CS-Z71CKEW oraz CS-TZ71CKEW wymagają CZ-MA3PA i CZ-MA2PA. Kaseton S-60PY3E wymaga CZ-MA2PA przy agregacie oraz odpowiednich dołączonych rurek przyłączeniowych cieczy i gazu po stronie jednostki wewnętrznej. Wymagania pozostałych odbiorników należy sprawdzić osobno w macierzy i instrukcjach.
Czy CU-5Z90CBE jest zgodny z konsolami podłogowymi?
Wiersz tego agregatu w katalogu 2026 nie wskazuje konsol. Przewiduje określone modele ścienne Etherea i TZ, kasetony oraz kanałowe. Opis całej rodziny Free Multi Z nie może zastąpić potwierdzenia zgodności pełnych urządzeń z konkretną jednostką zewnętrzną.
Które dane akustyczne należą do CU-5Z90CBE?
Moc akustyczna według ErP referencji wynosi 69 dB(A) w chłodzeniu i 70 dB(A) w grzaniu. Ciśnienie akustyczne to odpowiednio 53 i 54 dB(A), przy pomiarze JIS C 9612, 1 m od przodu i tyłu korpusu. Parametry te opisują różne wielkości i nie są zamienne.
Czy pięć stref może pracować w przeciwnych trybach?
CU-5Z90CBE ma wspólny obieg, więc aktywne odbiorniki muszą pracować w zgodnym trybie chłodzenia lub ogrzewania. Instrukcja wskazuje pierwszeństwo pierwszej uruchomionej jednostki. Poszczególne strefy można włączać osobno i ustawiać ich temperatury, ale nie realizować równocześnie chłodzenia jednych pokoi oraz grzania innych.
