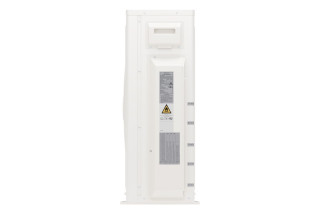

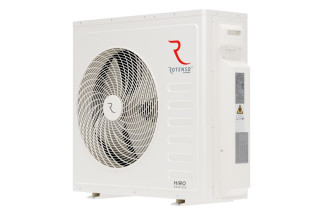

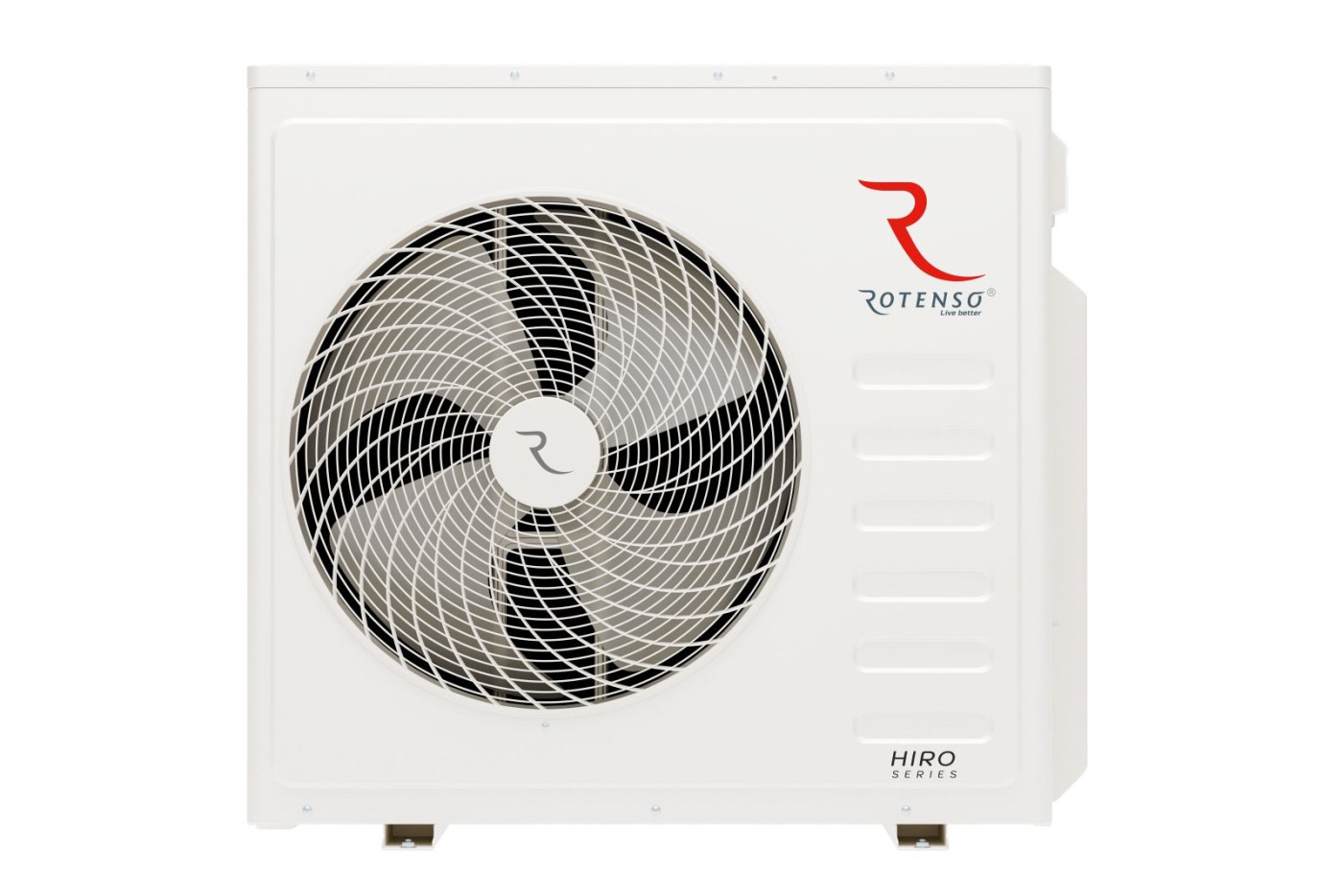

Rotenso Hiro N HN120Xm5 R15 – jednostka zewnętrzna multisplit 11,8 kW do 5 jednostek wewnętrznych
Rotenso Hiro N HN120Xm5 R15 — pięć stref n-line z chłodzeniem 11,8 kw
Rotenso Hiro N HN120Xm5 R15 jest pięcioportową jednostką zewnętrzną o nominalnym chłodzeniu 11,809 kW i grzaniu 12,309 kW. Aktualna moc chłodzenia odpowiada klasie 11,8 kW. Nie utożsamiamy jej z zaokrąglonym grzaniem 12,3 kW ani obciążeniem projektowym chłodzenia 12,2 kW.
HN120 dobiera się do pięciu zgodnych stref N-Line, gdy potrzebna jest większa wspólna wydajność niż w HN90. Oba agregaty mają katalogowo tę samą bryłę 1010 × 380 × 910 mm, lecz HN120 waży 73 kg i obsługuje inną liczbę portów. Grzałka tacy ociekowej wspiera pracę zimową; jednostki pokojowe oraz instalacja pozostają osobnymi elementami zamówienia.
- 1–5 jednostek
Zgodne odbiorniki N-Line; przy jednym obowiązuje klasa 18 kBTU/h.
- 11,809 / 12,309 kW
Nominalne wydajności chłodzenia i grzania według szczegółowej karty.
- SEER 6,1 / SCOP 4,0
A++/A+ dla 5 × E26Xi R18; klimat umiarkowany dla SCOP.
- 75 m sumy rur
Do 15 m na gałąź; próg napełnienia 25,0 m dotyczy sumy.
- 1010 × 380 × 910 mm
wymiary katalogowe netto; masa 73,0 kg.
- 70 dB(A)
Moc akustyczna zewnętrznej dla referencji 5 × E26Xi R18.
Funkcje i wyposażenie Hiro N HN120Xm5 R15
Wydajność i różnice konkretnego wariantu
Właściwe pole mocy chłodzenia
Dla HN120 karta rozróżnia nominalne 11809 W chłodzenia, 12309 W grzania i Pdesignc 12,2 kW. Do nazwy produktu używamy 11,8 kW, a w dokładnej specyfikacji 11,809 kW.
Pięć gałęzi do 15 m każda
Katalog dopuszcza 75 m sumy instalacji. Pięć odcinków po 15 m mieści się w limitach długości, ale nadal wymaga sprawdzenia wysokości, kombinacji odbiorników i uzupełnienia czynnika.
3,00 kg R32 i próg 25 m
Fabryczne napełnienie obejmuje sumę rur do 25 m. Powyżej tego progu karta podaje 15 g/m nadwyżki. Limit 75 m nie jest długością objętą samą fabryczną dawką.
Grzanie w rodzinie N-Line
HN120 ma potwierdzoną grzałkę tacy i zakres grzania −20…+24°C. Nie przypisujemy mu grzałki karteru ani granicy −22°C z rodziny S. Nominalne 12,309 kW nie gwarantuje takich osiągów przy mrozie.
Zgodność odbiorników oraz wyposażenie
Referencja 5 × E26Xi R18
SEER 6,1 i SCOP 4,0 oraz klasy A++/A+ odnoszą się do połączenia HN120Xm5 R15 z 5 × E26Xi R18. SCOP opisuje sezon grzewczy w klimacie umiarkowanym. Inne zestawy mają własne dane ErP; wartości tej referencji nie są obietnicą dla każdej kombinacji.
Wyposażenie zimowe Hiro N
HN120Xm5 R15 ma potwierdzoną grzałkę tacy ociekowej. W opisie tego wariantu N-Line nie przypisujemy dodatkowej grzałki karteru z rodziny S. Katalogowa granica grzania wynosi -20°C.
Dobór pełnych oznaczeń odbiorników
W rodzinie N-Line dostępne są wybrane Fresh, Luve/Luve Black, Teta/Teta Mirror, Elis/Elis Silver, Roni i Aneru AN. Dla agregatu HN120Xm5 R15 liczbę 1–5 oraz zestaw klas ocenia się wraz z pełnym kodem i wersją każdego urządzenia. Funkcje różnych odbiorników nie rozszerzają zgodności między liniami.
Nawiew i sterowanie w pomieszczeniach
Przy pięć pomieszczeń n-line sposób nawiewu, dostęp do aplikacji, pilot i filtry wybiera się razem z jednostkami wewnętrznymi. Sam Hiro N HN120Xm5 R15 jest agregatem i nie stanowi pakietu urządzeń pokojowych z uniwersalnym Wi-Fi.
Obieg, warunki pracy i projekt instalacji
Sprężarka DC inverter i R32
Regulacja inwerterowa dostosowuje pracę sprężarki do obciążenia zgodnych odbiorników HN120Xm5 R15. Czynnik R32 ma GWP 675. Nominalna wydajność chłodnicza 11,809 kW opisuje przekazywane ciepło, a nie pobór prądu.
Powłoka lamel, autorestart i diagnoza
Producent potwierdza dla Hiro N pozłacane lamele wymiennika, pamięć autorestartu oraz autodiagnozę. Przy planie „ogrzewanie kilku stref” należy zachować dostęp do okresowego czyszczenia; zabezpieczenie antykorozyjne nie zastępuje prawidłowej lokalizacji ani przeglądów.
Temperatury oraz własna akustyka
HN120Xm5 R15 pracuje katalogowo w chłodzeniu od −15 do +50°C, w ogrzewaniu od -20 do +24°C. Moc akustyczna agregatu wynosi 70 dB(A) dla podanej referencji. Nie jest to ciśnienie akustyczne mierzone w konkretnej odległości ani hałas jednostki pokojowej.
Plan napełnienia i zasilania
Fabrycznie HN120Xm5 R15 ma 3,00 kg R32 na do 25,0 m sumy rur. Karta wskazuje 15 g/m powyżej progu; ilość końcową ustala instalator. Zasilanie: jedna faza, 220–240 V, 50 Hz. Projekt „bilans wydajności przy mrozie” powinien objąć trasy, odległości i wymagania serwisowe.
Dla kogo Rotenso HN120Xm5 R15?
Dobór Hiro N HN120Xm5 R15 zaczyna się od potrzeb pomieszczeń, liczby odbiorników oraz warunków instalacji. Poniższe sytuacje pokazują, które parametry tego wariantu warto sprawdzić.
Dla planujących: pięć pomieszczeń n-line: W wariancie HN120Xm5 R15 maksymalnie 5 odbiorników dzieli wspólną wydajność 11,809 kW. Przed wyborem trzeba określić obciążenia każdej strefy.
Dla planujących: ogrzewanie kilku stref: Wybór N-Line pozwala rozważyć wybrane Fresh, Luve/Luve Black, Teta/Teta Mirror, Elis/Elis Silver, Roni i Aneru AN; pełne oznaczenia i kombinację potwierdza tabela dla HN120Xm5 R15.
Dla planujących: porównanie z czteroportowym hn90: Gabaryty 1010 × 380 × 910 mm oraz masa 73,0 kg są punktem wyjścia do oceny stanowiska. Miejsce musi zapewnić wymagane odstępy.
Dla planujących: plan pięciu krótkich gałęzi: Tabela pojedynczych połączeń HN120Xm5 R15 dopuszcza klasy 18 kBTU/h. Późniejszy etap wymaga zatwierdzenia docelowej kombinacji.
Dla planujących: bilans wydajności przy mrozie: Dla HN120Xm5 R15 porównuje się także grzanie 12,309 kW i referencję 5 × E26Xi R18; etykiety mocy odbiorników nie zastępują danych układu.
Dla planujących: stanowisko dla agregatu 73 kg: Każda gałąź może mieć do 15 m przy sumie do 75 m. Rozkład tras oraz 25,0 m progu napełnienia sprawdza się przed montażem.
Konfiguracje i zastosowania HN120Xm5 R15
W projekcie dla HN120Xm5 R15 zestaw jednostek N-Line musi być zgodny z tabelami producenta. Przykłady nie przypisują urządzeniu uniwersalnego metrażu ani stałej wydajności w każdej temperaturze.
Pięć pomieszczeń N-Line: Zacznij od bilansu stref i doboru odbiorników N-Line. HN120Xm5 R15 ma 5 portów oraz nominalnie 11,809 kW chłodzenia całego układu.
Ogrzewanie kilku stref: Porównaj jednostki wewnętrzne pod kątem nawiewu i użytkowania. Jako odniesienie energetyczne tego modelu wskazano 5 × E26Xi R18, a nie dowolną kombinację.
Porównanie z czteroportowym HN90: Wyznacz stanowisko dla bryły 1010 × 380 × 910 mm, uwzględniając masę 73,0 kg i hałas agregatu 70 dB(A) mocy akustycznej.
Plan pięciu krótkich gałęzi: Plan kolejnych etapów oprzyj na tabeli HN120Xm5 R15. Dopuszczenie jednej jednostki klasy 18 kBTU/h nie oznacza zgodności każdego małego odbiornika.
Bilans wydajności przy mrozie: Sprawdź nominalne grzanie 12,309 kW wobec rzeczywistych strat ciepła. Zakres -20…+24°C nie przesądza o pokryciu obciążenia przy mrozie.
Stanowisko dla agregatu 73 kg: Oblicz rzeczywistą sumę tras do 75 m i najdłuższą gałąź do 15 m. Dawkę R32 ustal zgodnie z progiem 25,0 m oraz instrukcją.
Podsumowanie parametrów Hiro HN120Xm5 R15
Rotenso Hiro N HN120Xm5 R15: od jednej do 5 kompatybilnych jednostek wewnętrznych, nominalne chłodzenie 11,809 kW oraz grzanie 12,309 kW. Przy pojedynczym odbiorniku dopuszczone są klasy 18 kBTU/h. SEER 6,1 / SCOP 4,0, A++/A+ i 70 dB(A) mocy akustycznej dotyczą referencji 5 × E26Xi R18; SCOP opisuje klimat umiarkowany.
Wymiary: 1010 × 380 × 910 mm (wymiary katalogowe netto), masa 73,0 kg. Chłodzenie: −15…+50°C; grzanie: -20…+24°C. Instalacja do 75 m sumy i 15 m jednej gałęzi; wysokości: 10 m między agregatem i odbiornikiem w obu położeniach oraz 20 m między odbiornikami, według karty katalogowej. R32: fabrycznie 3,00 kg na do 25,0 m sumy rur, następnie 15 g/m nadwyżki według karty. Zasilanie jednofazowe 220–240 V, 50 Hz. Porównując rozwiązania klimatyzacyjne z funkcją grzania, zestawiaj nominalne wydajności oraz osiągi właściwych konfiguracji.
FAQ — Rotenso Hiro N HN120Xm5 R15
Dlaczego nazwa HN120 wskazuje 11,8 kW zamiast 12,3?
Aktualne nominalne chłodzenie wynosi 11809 W. Wartość 12309 W dotyczy grzania. Moc 12,2 kW w ErP jest obciążeniem projektowym chłodzenia, a nie tym samym polem co nominalna wydajność.
Czy HN120 może ogrzewać pięć stref?
Producent przewiduje pracę grzewczą w zgodnym układzie N-Line. Wydajność należy rozdzielić według tabeli i porównać ze stratami ciepła wszystkich stref, także dla niskich temperatur zewnętrznych.
Czy HN120 i HN90 mają identyczne parametry?
Nie. Mają te same katalogowe gabaryty, lecz HN120 ma pięć portów, 73 kg masy, 3,00 kg R32 i 75 m dopuszczonej sumy rur. HN90 obsługuje do czterech odbiorników i ma własną wydajność.
Co obejmuje zakup Rotenso Hiro N HN120Xm5 R15?
Ta karta opisuje samą jednostkę zewnętrzną HN120Xm5 R15, do maksymalnie 5 zgodnych odbiorników. Urządzenia wewnętrzne, ich piloty lub wyposażenie oraz montaż dobiera się i zamawia oddzielnie.
Z jakimi jednostkami współpracuje HN120Xm5 R15?
Ze zgodnymi pełnymi modelami N-Line według tabel producenta. Rodziny obejmują wybrane Fresh, Luve/Luve Black, Teta/Teta Mirror, Elis/Elis Silver, Roni i Aneru AN. Przy jednym odbiorniku tabela dopuszcza klasy 18 kBTU/h; połączenia większej liczby urządzeń wymagają własnego wiersza. Dla planu „pięć pomieszczeń n-line” oceniaj również wspólną wydajność 11,809 kW.
Dla jakiego zestawu podano SEER i SCOP Hiro HN120Xm5 R15?
Dla 5 × E26Xi R18 z agregatem HN120Xm5 R15: SEER 6,1, SCOP 4,0, klasy A++/A+. SCOP dotyczy klimatu umiarkowanego. Te wskaźniki nie opisują automatycznie każdego układu mieszczącego się w limicie 5 portów.
Czy HN120Xm5 R15 utrzymuje nominalne grzanie przy -20°C?
Zakres od -20 do +24°C oznacza dopuszczone temperatury pracy, nie gwarancję stałej wydajności 12,309 kW. Dobór ogrzewania wymaga charakterystyki niskotemperaturowej, strat ciepła oraz osiągów wybranego połączenia.
Jakie gabaryty i masę ma agregat HN120Xm5 R15?
1010 × 380 × 910 mm w kolejności szerokość × głębokość × wysokość; wymiary katalogowe netto. Masa netto: 73,0 kg. Stanowisko wymaga dodatkowych odstępów wentylacyjnych i serwisowych oraz właściwego mocowania.
Jakie długości i różnice wysokości obowiązują dla HN120Xm5 R15?
Karta określa 75 m sumy rur i 15 m jednej gałęzi. Różnice poziomów: 10 m między agregatem i odbiornikiem w obu położeniach oraz 20 m między odbiornikami, według karty katalogowej. Wszystkie limity sprawdza się równocześnie dla rzeczywistych tras, a nie wyłącznie odległości w rzucie. W projekcie „stanowisko dla agregatu 73 kg” uwzględnij fabryczny próg napełnienia 25,0 m i masę 73,0 kg.
Czy Hiro HN120Xm5 R15 zawiera funkcje Wi-Fi i filtracji?
Obsługa aplikacji, piloty, filtry i nawiew wynikają z wybranych urządzeń pokojowych. Agregat HN120Xm5 R15 zapewnia obieg dla zgodnych odbiorników N-Line, lecz sama ta pozycja nie potwierdza ich konkretnych funkcji komfortu.
