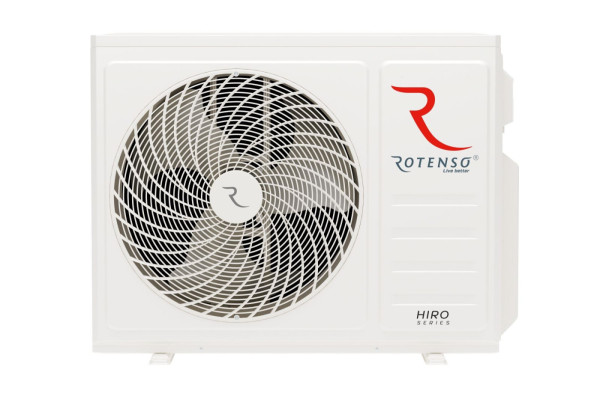

Rotenso Hiro N HN70Xm3 R15 – jednostka zewnętrzna multisplit 7,5 kW do 3 jednostek wewnętrznych
Rotenso Hiro N HN70Xm3 R15 — trzy pomieszczenia n-line z nominalną mocą 7,5 kw
Rotenso Hiro N HN70Xm3 R15 obsługuje maksymalnie trzy jednostki N-Line przy nominalnym chłodzeniu 7,512 kW i grzaniu 7,913 kW. W obecnej ofercie jest to klasa 7,5 kW. Wartość 7,9 kW w starszych zestawieniach nie opisuje tej samej wielkości co aktualne nominalne chłodzenie.
Trzy porty umożliwiają projekt salonu i dwóch sypialni z jednym agregatem na zewnątrz. Każda trasa może mieć najwyżej 15 m, a ich suma 45 m. To ważny warunek doboru w mieszkaniu o rozbudowanym układzie pokoi: agregat trzeba zlokalizować tak, aby dotrzeć również do najdalszej strefy. Jednostki wewnętrzne i montaż zamawia się poza samym HN70.
- 1–3 jednostki
Zgodne odbiorniki N-Line; przy jednym obowiązuje klasa 12, 18 kBTU/h.
- 7,512 / 7,913 kW
Nominalne wydajności chłodzenia i grzania według szczegółowej karty.
- SEER 6,1 / SCOP 4,0
A++/A+ dla 3 × E26Xi R18; klimat umiarkowany dla SCOP.
- 45 m sumy rur
Do 15 m na gałąź; próg napełnienia 15,0 m dotyczy sumy.
- 913 × 362 × 699 mm
wymiary katalogowe netto; masa 42,0 kg.
- 67 dB(A)
Moc akustyczna zewnętrznej dla referencji 3 × E26Xi R18.
Funkcje i wyposażenie Hiro N HN70Xm3 R15
Wydajność i różnice konkretnego wariantu
7,512 kW nominalnie, 7,9 kW projektowo
Karta rozróżnia wydajność chłodzenia 7512 W od obciążenia projektowego Pdesignc 7,9 kW. Do nazwy i osobnego pola mocy używamy nominalnego chłodzenia. Grzanie wynosi 7913 W.
Trzy strefy, każda do 15 m od agregatu
HN70 ma limit 45 m sumy rur, ale dłuższa gałąź nie może wykorzystać niewykorzystanego zapasu innych tras. Rozkład 20 + 10 + 10 m przekroczyłby ograniczenie pojedynczego odcinka.
Pośrednia obudowa N-Line
Wymiary wynoszą 913 × 362 × 699 mm, a masa 42 kg. HN70 wymaga odrębnego stanowiska względem mniejszych HN40/HN50. Kratka i bryła na zdjęciu powinny odpowiadać tej grupie obudów.
Odbiornik pojedynczy od klasy 12
Tabela HN70 dopuszcza jedną jednostkę klasy 12 lub 18 kBTU/h. Dla instalacji obejmującej kilka pokojów dobór przechodzi do tabel połączeń dwóch albo trzech pełnych modeli N-Line.
Zgodność odbiorników oraz wyposażenie
Referencja 3 × E26Xi R18
SEER 6,1 i SCOP 4,0 oraz klasy A++/A+ odnoszą się do połączenia HN70Xm3 R15 z 3 × E26Xi R18. SCOP opisuje sezon grzewczy w klimacie umiarkowanym. Inne zestawy mają własne dane ErP; wartości tej referencji nie są obietnicą dla każdej kombinacji.
Wyposażenie zimowe Hiro N
HN70Xm3 R15 ma potwierdzoną grzałkę tacy ociekowej. W opisie tego wariantu N-Line nie przypisujemy dodatkowej grzałki karteru z rodziny S. Katalogowa granica grzania wynosi -20°C.
Dobór pełnych oznaczeń odbiorników
W rodzinie N-Line dostępne są wybrane Fresh, Luve/Luve Black, Teta/Teta Mirror, Elis/Elis Silver, Roni i Aneru AN. Dla agregatu HN70Xm3 R15 liczbę 1–3 oraz zestaw klas ocenia się wraz z pełnym kodem i wersją każdego urządzenia. Funkcje różnych odbiorników nie rozszerzają zgodności między liniami.
Nawiew i sterowanie w pomieszczeniach
Przy salon i dwie sypialnie w mieszkaniu sposób nawiewu, dostęp do aplikacji, pilot i filtry wybiera się razem z jednostkami wewnętrznymi. Sam Hiro N HN70Xm3 R15 jest agregatem i nie stanowi pakietu urządzeń pokojowych z uniwersalnym Wi-Fi.
Obieg, warunki pracy i projekt instalacji
Sprężarka DC inverter i R32
Regulacja inwerterowa dostosowuje pracę sprężarki do obciążenia zgodnych odbiorników HN70Xm3 R15. Czynnik R32 ma GWP 675. Nominalna wydajność chłodnicza 7,512 kW opisuje przekazywane ciepło, a nie pobór prądu.
Powłoka lamel, autorestart i diagnoza
Producent potwierdza dla Hiro N pozłacane lamele wymiennika, pamięć autorestartu oraz autodiagnozę. Przy planie „trzy odbiorniki elis” należy zachować dostęp do okresowego czyszczenia; zabezpieczenie antykorozyjne nie zastępuje prawidłowej lokalizacji ani przeglądów.
Temperatury oraz własna akustyka
HN70Xm3 R15 pracuje katalogowo w chłodzeniu od −15 do +50°C, w ogrzewaniu od -20 do +24°C. Moc akustyczna agregatu wynosi 67 dB(A) dla podanej referencji. Nie jest to ciśnienie akustyczne mierzone w konkretnej odległości ani hałas jednostki pokojowej.
Plan napełnienia i zasilania
Fabrycznie HN70Xm3 R15 ma 1,50 kg R32 na do 15,0 m sumy rur. Karta wskazuje 15 g/m powyżej progu; ilość końcową ustala instalator. Zasilanie: jedna faza, 220–240 V, 50 Hz. Projekt „pierwszy odbiornik klasy 12” powinien objąć trasy, odległości i wymagania serwisowe.
Dla kogo Rotenso HN70Xm3 R15?
Dobór Hiro N HN70Xm3 R15 zaczyna się od potrzeb pomieszczeń, liczby odbiorników oraz warunków instalacji. Poniższe sytuacje pokazują, które parametry tego wariantu warto sprawdzić. Przy doborze klimatyzacji do mieszkania szczególnie istotne są najdalsza gałąź i wspólne obciążenie pokoi.
Dla planujących: salon i dwie sypialnie w mieszkaniu: W wariancie HN70Xm3 R15 maksymalnie 3 odbiorników dzieli wspólną wydajność 7,512 kW. Przed wyborem trzeba określić obciążenia każdej strefy.
Dla planujących: trzy odbiorniki elis: Wybór N-Line pozwala rozważyć wybrane Fresh, Luve/Luve Black, Teta/Teta Mirror, Elis/Elis Silver, Roni i Aneru AN; pełne oznaczenia i kombinację potwierdza tabela dla HN70Xm3 R15.
Dla planujących: wyznaczenie najdalszej gałęzi: Gabaryty 913 × 362 × 699 mm oraz masa 42,0 kg są punktem wyjścia do oceny stanowiska. Miejsce musi zapewnić wymagane odstępy.
Dla planujących: dobór z obciążenia pomieszczeń: Tabela pojedynczych połączeń HN70Xm3 R15 dopuszcza klasy 12, 18 kBTU/h. Późniejszy etap wymaga zatwierdzenia docelowej kombinacji.
Dla planujących: pierwszy odbiornik klasy 12: Dla HN70Xm3 R15 porównuje się także grzanie 7,913 kW i referencję 3 × E26Xi R18; etykiety mocy odbiorników nie zastępują danych układu.
Dla planujących: wspornik dla jednostki 42 kg: Każda gałąź może mieć do 15 m przy sumie do 45 m. Rozkład tras oraz 15,0 m progu napełnienia sprawdza się przed montażem.
Konfiguracje i zastosowania HN70Xm3 R15
W projekcie dla HN70Xm3 R15 zestaw jednostek N-Line musi być zgodny z tabelami producenta. Przykłady nie przypisują urządzeniu uniwersalnego metrażu ani stałej wydajności w każdej temperaturze.
Salon i dwie sypialnie w mieszkaniu: Zacznij od bilansu stref i doboru odbiorników N-Line. HN70Xm3 R15 ma 3 porty oraz nominalnie 7,512 kW chłodzenia całego układu.
Trzy odbiorniki Elis: Porównaj jednostki wewnętrzne pod kątem nawiewu i użytkowania. Jako odniesienie energetyczne tego modelu wskazano 3 × E26Xi R18, a nie dowolną kombinację.
Wyznaczenie najdalszej gałęzi: Wyznacz stanowisko dla bryły 913 × 362 × 699 mm, uwzględniając masę 42,0 kg i hałas agregatu 67 dB(A) mocy akustycznej.
Dobór z obciążenia pomieszczeń: Plan kolejnych etapów oprzyj na tabeli HN70Xm3 R15. Dopuszczenie jednej jednostki klasy 12, 18 kBTU/h nie oznacza zgodności każdego małego odbiornika.
Pierwszy odbiornik klasy 12: Sprawdź nominalne grzanie 7,913 kW wobec rzeczywistych strat ciepła. Zakres -20…+24°C nie przesądza o pokryciu obciążenia przy mrozie.
Wspornik dla jednostki 42 kg: Oblicz rzeczywistą sumę tras do 45 m i najdłuższą gałąź do 15 m. Dawkę R32 ustal zgodnie z progiem 15,0 m oraz instrukcją.
Podsumowanie parametrów Hiro HN70Xm3 R15
Rotenso Hiro N HN70Xm3 R15: od jednej do 3 kompatybilnych jednostek wewnętrznych, nominalne chłodzenie 7,512 kW oraz grzanie 7,913 kW. Przy pojedynczym odbiorniku dopuszczone są klasy 12, 18 kBTU/h. SEER 6,1 / SCOP 4,0, A++/A+ i 67 dB(A) mocy akustycznej dotyczą referencji 3 × E26Xi R18; SCOP opisuje klimat umiarkowany.
Wymiary: 913 × 362 × 699 mm (wymiary katalogowe netto), masa 42,0 kg. Chłodzenie: −15…+50°C; grzanie: -20…+24°C. Instalacja do 45 m sumy i 15 m jednej gałęzi; wysokości: 10 m między agregatem i odbiornikiem w obu położeniach oraz 20 m między odbiornikami, według karty katalogowej. R32: fabrycznie 1,50 kg na do 15,0 m sumy rur, następnie 15 g/m nadwyżki według karty. Zasilanie jednofazowe 220–240 V, 50 Hz.
FAQ — Rotenso Hiro N HN70Xm3 R15
Czy HN70Xm3 R15 ma 7,9 kW nominalnego chłodzenia?
Nie. Obecna karta podaje 7512 W, czyli 7,512 kW. 7,9 kW występuje jako obciążenie projektowe chłodzenia; nominalne grzanie wynosi 7913 W.
Czy można wydłużyć jedną trasę do 20 m?
Nie według katalogowego limitu 15 m na gałąź HN70. Nawet suma poniżej 45 m nie usuwa ograniczenia najdłuższego odcinka.
Jak dobierać HN70 do trzech pokoi mieszkania?
Trzeba policzyć obciążenia wszystkich stref, wybrać zgodne jednostki N-Line i sprawdzić ich połączenie oraz rzeczywiste trasy. Moc nie pozwala wskazać uniwersalnego metrażu bez informacji o lokalu.
Co obejmuje zakup Rotenso Hiro N HN70Xm3 R15?
Ta karta opisuje samą jednostkę zewnętrzną HN70Xm3 R15, do maksymalnie 3 zgodnych odbiorników. Urządzenia wewnętrzne, ich piloty lub wyposażenie oraz montaż dobiera się i zamawia oddzielnie.
Z jakimi jednostkami współpracuje HN70Xm3 R15?
Ze zgodnymi pełnymi modelami N-Line według tabel producenta. Rodziny obejmują wybrane Fresh, Luve/Luve Black, Teta/Teta Mirror, Elis/Elis Silver, Roni i Aneru AN. Przy jednym odbiorniku tabela dopuszcza klasy 12, 18 kBTU/h; połączenia większej liczby urządzeń wymagają własnego wiersza. Dla planu „salon i dwie sypialnie w mieszkaniu” oceniaj również wspólną wydajność 7,512 kW.
Dla jakiego zestawu podano SEER i SCOP Hiro HN70Xm3 R15?
Dla 3 × E26Xi R18 z agregatem HN70Xm3 R15: SEER 6,1, SCOP 4,0, klasy A++/A+. SCOP dotyczy klimatu umiarkowanego. Te wskaźniki nie opisują automatycznie każdego układu mieszczącego się w limicie 3 portów.
Czy HN70Xm3 R15 utrzymuje nominalne grzanie przy -20°C?
Zakres od -20 do +24°C oznacza dopuszczone temperatury pracy, nie gwarancję stałej wydajności 7,913 kW. Dobór ogrzewania wymaga charakterystyki niskotemperaturowej, strat ciepła oraz osiągów wybranego połączenia.
Jakie gabaryty i masę ma agregat HN70Xm3 R15?
913 × 362 × 699 mm w kolejności szerokość × głębokość × wysokość; wymiary katalogowe netto. Masa netto: 42,0 kg. Stanowisko wymaga dodatkowych odstępów wentylacyjnych i serwisowych oraz właściwego mocowania.
Jakie długości i różnice wysokości obowiązują dla HN70Xm3 R15?
Karta określa 45 m sumy rur i 15 m jednej gałęzi. Różnice poziomów: 10 m między agregatem i odbiornikiem w obu położeniach oraz 20 m między odbiornikami, według karty katalogowej. Wszystkie limity sprawdza się równocześnie dla rzeczywistych tras, a nie wyłącznie odległości w rzucie. W projekcie „wspornik dla jednostki 42 kg” uwzględnij fabryczny próg napełnienia 15,0 m i masę 42,0 kg.
Czy Hiro HN70Xm3 R15 zawiera funkcje Wi-Fi i filtracji?
Obsługa aplikacji, piloty, filtry i nawiew wynikają z wybranych urządzeń pokojowych. Agregat HN70Xm3 R15 zapewnia obieg dla zgodnych odbiorników N-Line, lecz sama ta pozycja nie potwierdza ich konkretnych funkcji komfortu.
