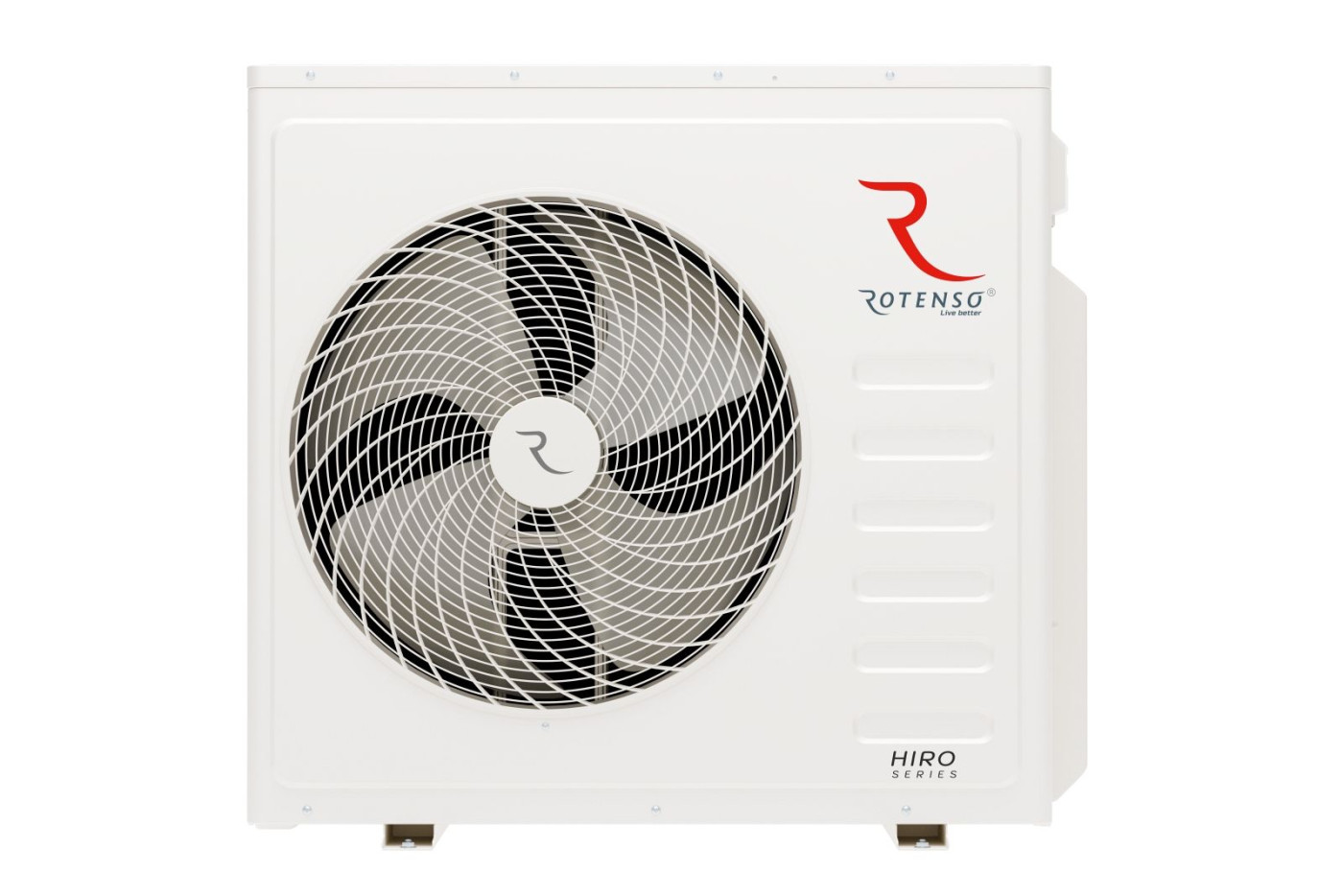

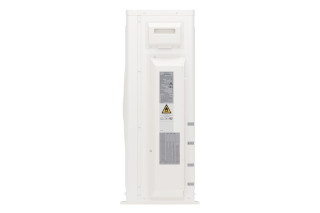

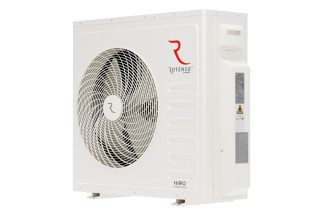

Rotenso Hiro N HN90Xm4 R15 – jednostka zewnętrzna multisplit 9,4 kW do 4 jednostek wewnętrznych
Rotenso Hiro N HN90Xm4 R15 — cztery porty n-line i wspólna moc 9,4 kw
Rotenso Hiro N HN90Xm4 R15 to czteroportowy agregat N-Line o nominalnej wydajności 9,378 kW chłodzenia i 9,378 kW grzania. Pozwala objąć jedną instalacją do czterech stref, pod warunkiem doboru zatwierdzonej kombinacji i sprawdzenia wspólnego obciążenia.
Wymiary 1010 × 380 × 910 mm i masa 68 kg wymagają zaplanowania większego stanowiska niż dla HN70. Katalog ogranicza pojedynczą gałąź do 15 m przy sumie 60 m. Odbiorniki z aktualnej oferty Rotenso dobiera się według zgodności N-Line; komplet czterech jednostek i montaż nie są zawarte w samym agregacie.
- 1–4 jednostki
Zgodne odbiorniki N-Line; przy jednym obowiązuje klasa 18 kBTU/h.
- 9,378 / 9,378 kW
Nominalne wydajności chłodzenia i grzania według szczegółowej karty.
- SEER 6,1 / SCOP 4,0
A++/A+ dla 4 × E26Xi R18; klimat umiarkowany dla SCOP.
- 60 m sumy rur
Do 15 m na gałąź; próg napełnienia 20,0 m dotyczy sumy.
- 1010 × 380 × 910 mm
wymiary katalogowe netto; masa 68,0 kg.
- 70 dB(A)
Moc akustyczna zewnętrznej dla referencji 4 × E26Xi R18.
Funkcje i wyposażenie Hiro N HN90Xm4 R15
Wydajność i różnice konkretnego wariantu
Cztery odbiorniki w granicy 9378 W
Nominalne chłodzenie i grzanie HN90 są równe, ale każde odnosi się do własnych warunków pracy. Cztery porty nie oznaczają czterokrotnej wydajności 9,378 kW. Ocenie podlega podział mocy w wybranym zestawie.
Pojedynczy odbiornik tylko klasy 18
Aktualna tabela N-Line przewiduje dla HN90 jedną jednostkę klasy 18 kBTU/h. Nie dopuszcza pojedynczej klasy 7, 9 ani 12. To ograniczenie należy uwzględnić przy planowanej rozbudowie etapowej.
60 m sumy, bez gałęzi powyżej 15 m
Cztery trasy po 15 m osiągają limit sumy. Wolny port lub krótsza inna trasa nie pozwala wydłużyć jednej gałęzi ponad 15 m. Fabryczne napełnienie 2,20 kg R32 obejmuje sumę do 20 m.
Większa wysokość i akustyka
Obudowa jest wysoka na 910 mm, a moc akustyczna agregatu wynosi 70 dB(A) dla referencji Elis. Dobór miejsca powinien uwzględnić otoczenie, konstrukcję wsporczą, przepływ powietrza i dostęp do czyszczenia wymiennika.
Zgodność odbiorników oraz wyposażenie
Referencja 4 × E26Xi R18
SEER 6,1 i SCOP 4,0 oraz klasy A++/A+ odnoszą się do połączenia HN90Xm4 R15 z 4 × E26Xi R18. SCOP opisuje sezon grzewczy w klimacie umiarkowanym. Inne zestawy mają własne dane ErP; wartości tej referencji nie są obietnicą dla każdej kombinacji.
Wyposażenie zimowe Hiro N
HN90Xm4 R15 ma potwierdzoną grzałkę tacy ociekowej. W opisie tego wariantu N-Line nie przypisujemy dodatkowej grzałki karteru z rodziny S. Katalogowa granica grzania wynosi -20°C.
Dobór pełnych oznaczeń odbiorników
W rodzinie N-Line dostępne są wybrane Fresh, Luve/Luve Black, Teta/Teta Mirror, Elis/Elis Silver, Roni i Aneru AN. Dla agregatu HN90Xm4 R15 liczbę 1–4 oraz zestaw klas ocenia się wraz z pełnym kodem i wersją każdego urządzenia. Funkcje różnych odbiorników nie rozszerzają zgodności między liniami.
Nawiew i sterowanie w pomieszczeniach
Przy cztery pokoje n-line sposób nawiewu, dostęp do aplikacji, pilot i filtry wybiera się razem z jednostkami wewnętrznymi. Sam Hiro N HN90Xm4 R15 jest agregatem i nie stanowi pakietu urządzeń pokojowych z uniwersalnym Wi-Fi.
Obieg, warunki pracy i projekt instalacji
Sprężarka DC inverter i R32
Regulacja inwerterowa dostosowuje pracę sprężarki do obciążenia zgodnych odbiorników HN90Xm4 R15. Czynnik R32 ma GWP 675. Nominalna wydajność chłodnicza 9,378 kW opisuje przekazywane ciepło, a nie pobór prądu.
Powłoka lamel, autorestart i diagnoza
Producent potwierdza dla Hiro N pozłacane lamele wymiennika, pamięć autorestartu oraz autodiagnozę. Przy planie „biuro z czterema odbiornikami” należy zachować dostęp do okresowego czyszczenia; zabezpieczenie antykorozyjne nie zastępuje prawidłowej lokalizacji ani przeglądów.
Temperatury oraz własna akustyka
HN90Xm4 R15 pracuje katalogowo w chłodzeniu od −15 do +50°C, w ogrzewaniu od -20 do +24°C. Moc akustyczna agregatu wynosi 70 dB(A) dla podanej referencji. Nie jest to ciśnienie akustyczne mierzone w konkretnej odległości ani hałas jednostki pokojowej.
Plan napełnienia i zasilania
Fabrycznie HN90Xm4 R15 ma 2,20 kg R32 na do 20,0 m sumy rur. Karta wskazuje 15 g/m powyżej progu; ilość końcową ustala instalator. Zasilanie: jedna faza, 220–240 V, 50 Hz. Projekt „cztery trasy po 15 m” powinien objąć trasy, odległości i wymagania serwisowe.
Dla kogo Rotenso HN90Xm4 R15?
Dobór Hiro N HN90Xm4 R15 zaczyna się od potrzeb pomieszczeń, liczby odbiorników oraz warunków instalacji. Poniższe sytuacje pokazują, które parametry tego wariantu warto sprawdzić.
Dla planujących: cztery pokoje n-line: W wariancie HN90Xm4 R15 maksymalnie 4 odbiorników dzieli wspólną wydajność 9,378 kW. Przed wyborem trzeba określić obciążenia każdej strefy.
Dla planujących: biuro z czterema odbiornikami: Wybór N-Line pozwala rozważyć wybrane Fresh, Luve/Luve Black, Teta/Teta Mirror, Elis/Elis Silver, Roni i Aneru AN; pełne oznaczenia i kombinację potwierdza tabela dla HN90Xm4 R15.
Dla planujących: jednostki o zróżnicowanym nawiewie: Gabaryty 1010 × 380 × 910 mm oraz masa 68,0 kg są punktem wyjścia do oceny stanowiska. Miejsce musi zapewnić wymagane odstępy.
Dla planujących: kontrola stanowiska 910 mm: Tabela pojedynczych połączeń HN90Xm4 R15 dopuszcza klasy 18 kBTU/h. Późniejszy etap wymaga zatwierdzenia docelowej kombinacji.
Dla planujących: cztery trasy po 15 m: Dla HN90Xm4 R15 porównuje się także grzanie 9,378 kW i referencję 4 × E26Xi R18; etykiety mocy odbiorników nie zastępują danych układu.
Dla planujących: rozbudowa od jednostki klasy 18: Każda gałąź może mieć do 15 m przy sumie do 60 m. Rozkład tras oraz 20,0 m progu napełnienia sprawdza się przed montażem.
Konfiguracje i zastosowania HN90Xm4 R15
W projekcie dla HN90Xm4 R15 zestaw jednostek N-Line musi być zgodny z tabelami producenta. Przykłady nie przypisują urządzeniu uniwersalnego metrażu ani stałej wydajności w każdej temperaturze.
Cztery pokoje N-Line: Zacznij od bilansu stref i doboru odbiorników N-Line. HN90Xm4 R15 ma 4 porty oraz nominalnie 9,378 kW chłodzenia całego układu.
Biuro z czterema odbiornikami: Porównaj jednostki wewnętrzne pod kątem nawiewu i użytkowania. Jako odniesienie energetyczne tego modelu wskazano 4 × E26Xi R18, a nie dowolną kombinację.
Jednostki o zróżnicowanym nawiewie: Wyznacz stanowisko dla bryły 1010 × 380 × 910 mm, uwzględniając masę 68,0 kg i hałas agregatu 70 dB(A) mocy akustycznej.
Kontrola stanowiska 910 mm: Plan kolejnych etapów oprzyj na tabeli HN90Xm4 R15. Dopuszczenie jednej jednostki klasy 18 kBTU/h nie oznacza zgodności każdego małego odbiornika.
Cztery trasy po 15 m: Sprawdź nominalne grzanie 9,378 kW wobec rzeczywistych strat ciepła. Zakres -20…+24°C nie przesądza o pokryciu obciążenia przy mrozie.
Rozbudowa od jednostki klasy 18: Oblicz rzeczywistą sumę tras do 60 m i najdłuższą gałąź do 15 m. Dawkę R32 ustal zgodnie z progiem 20,0 m oraz instrukcją.
Podsumowanie parametrów Hiro HN90Xm4 R15
Rotenso Hiro N HN90Xm4 R15: od jednej do 4 kompatybilnych jednostek wewnętrznych, nominalne chłodzenie 9,378 kW oraz grzanie 9,378 kW. Przy pojedynczym odbiorniku dopuszczone są klasy 18 kBTU/h. SEER 6,1 / SCOP 4,0, A++/A+ i 70 dB(A) mocy akustycznej dotyczą referencji 4 × E26Xi R18; SCOP opisuje klimat umiarkowany.
Wymiary: 1010 × 380 × 910 mm (wymiary katalogowe netto), masa 68,0 kg. Chłodzenie: −15…+50°C; grzanie: -20…+24°C. Instalacja do 60 m sumy i 15 m jednej gałęzi; wysokości: 10 m między agregatem i odbiornikiem w obu położeniach oraz 20 m między odbiornikami, według karty katalogowej. R32: fabrycznie 2,20 kg na do 20,0 m sumy rur, następnie 15 g/m nadwyżki według karty. Zasilanie jednofazowe 220–240 V, 50 Hz.
FAQ — Rotenso Hiro N HN90Xm4 R15
Czy HN90 wymaga czterech urządzeń od początku?
Nie. Producent dopuszcza także mniejszą liczbę zgodnych odbiorników. Dla pojedynczej jednostki wskazana jest wyłącznie klasa 18 kBTU/h; pozostałe kombinacje mają własne wiersze tabeli.
Czy HN90 ma taką obudowę jak HN70?
Nie. HN90 ma 1010 × 380 × 910 mm i 68 kg. HN70 jest mniejszy: 913 × 362 × 699 mm oraz 42 kg. Materiałów zdjęciowych tych grup nie należy zamieniać.
Jakie napełnienie R32 jest właściwe dla HN90?
Aktualna karta podaje 2,20 kg fabrycznie na do 20 m sumy rur, z dodatkiem 15 g/m powyżej progu. Nie przenosimy dawki ani progu z HN120.
Co obejmuje zakup Rotenso Hiro N HN90Xm4 R15?
Ta karta opisuje samą jednostkę zewnętrzną HN90Xm4 R15, do maksymalnie 4 zgodnych odbiorników. Urządzenia wewnętrzne, ich piloty lub wyposażenie oraz montaż dobiera się i zamawia oddzielnie.
Z jakimi jednostkami współpracuje HN90Xm4 R15?
Ze zgodnymi pełnymi modelami N-Line według tabel producenta. Rodziny obejmują wybrane Fresh, Luve/Luve Black, Teta/Teta Mirror, Elis/Elis Silver, Roni i Aneru AN. Przy jednym odbiorniku tabela dopuszcza klasy 18 kBTU/h; połączenia większej liczby urządzeń wymagają własnego wiersza. Dla planu „cztery pokoje n-line” oceniaj również wspólną wydajność 9,378 kW. Porównując klimatyzację Rotenso z aktualnej oferty, zachowaj odniesienie do pełnego modelu i linii kompatybilności.
Dla jakiego zestawu podano SEER i SCOP Hiro HN90Xm4 R15?
Dla 4 × E26Xi R18 z agregatem HN90Xm4 R15: SEER 6,1, SCOP 4,0, klasy A++/A+. SCOP dotyczy klimatu umiarkowanego. Te wskaźniki nie opisują automatycznie każdego układu mieszczącego się w limicie 4 portów.
Czy HN90Xm4 R15 utrzymuje nominalne grzanie przy -20°C?
Zakres od -20 do +24°C oznacza dopuszczone temperatury pracy, nie gwarancję stałej wydajności 9,378 kW. Dobór ogrzewania wymaga charakterystyki niskotemperaturowej, strat ciepła oraz osiągów wybranego połączenia.
Jakie gabaryty i masę ma agregat HN90Xm4 R15?
1010 × 380 × 910 mm w kolejności szerokość × głębokość × wysokość; wymiary katalogowe netto. Masa netto: 68,0 kg. Stanowisko wymaga dodatkowych odstępów wentylacyjnych i serwisowych oraz właściwego mocowania.
Jakie długości i różnice wysokości obowiązują dla HN90Xm4 R15?
Karta określa 60 m sumy rur i 15 m jednej gałęzi. Różnice poziomów: 10 m między agregatem i odbiornikiem w obu położeniach oraz 20 m między odbiornikami, według karty katalogowej. Wszystkie limity sprawdza się równocześnie dla rzeczywistych tras, a nie wyłącznie odległości w rzucie. W projekcie „rozbudowa od jednostki klasy 18” uwzględnij fabryczny próg napełnienia 20,0 m i masę 68,0 kg.
Czy Hiro HN90Xm4 R15 zawiera funkcje Wi-Fi i filtracji?
Obsługa aplikacji, piloty, filtry i nawiew wynikają z wybranych urządzeń pokojowych. Agregat HN90Xm4 R15 zapewnia obieg dla zgodnych odbiorników N-Line, lecz sama ta pozycja nie potwierdza ich konkretnych funkcji komfortu.
