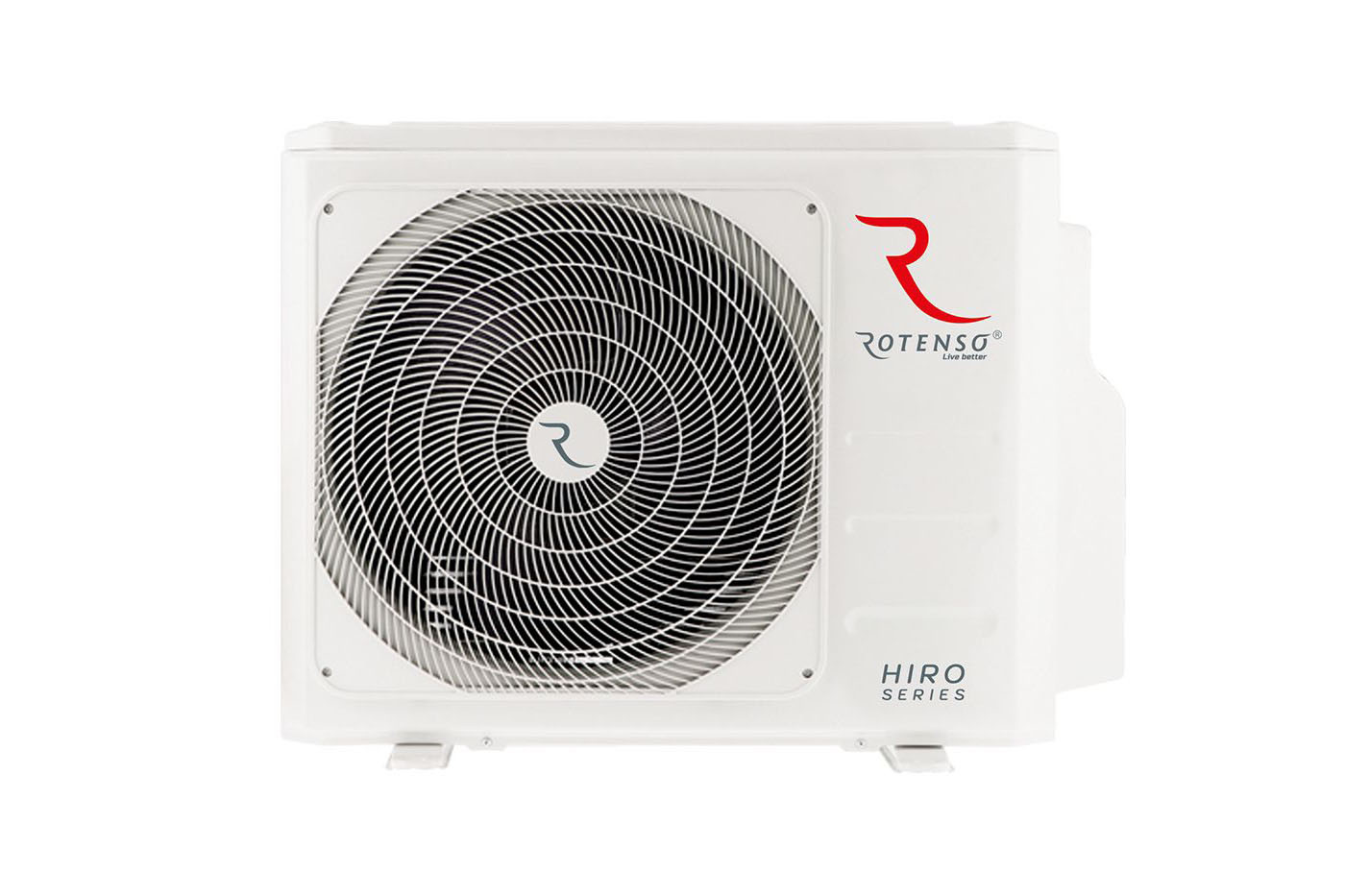

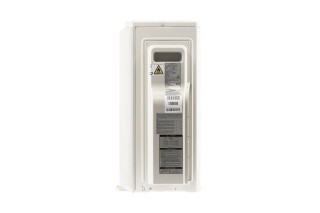

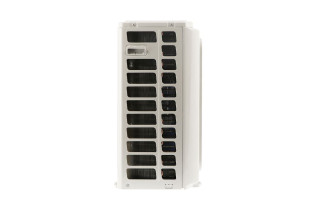

Rotenso Hiro S H100Xm4 R16 – jednostka zewnętrzna multisplit 10,55 kW do 4 jednostek wewnętrznych
Rotenso Hiro S H100Xm4 R16 — 10,55 kw w pełnej wersji r16
Rotenso Hiro S H100Xm4 R16 jest czteroportową jednostką zewnętrzną o nominalnej wydajności 10,550 kW chłodzenia i 10,550 kW grzania. Pełna końcówka R16 jest istotna przy zamawianiu urządzenia i porównywaniu dokumentacji. Producent zalicza model do katalogowej klasy 10,5 kW.
H100 służy do doboru czterech stref o większym wspólnym obciążeniu, bez zwiększania liczby urządzeń zewnętrznych. Jego karta wymaga rozróżnienia gabarytów: szerokość korpusu wynosi 946 mm, a wymiar z osprzętem 1034 mm. Jednostki pokojowe i montaż zamawia się oddzielnie; liczbę portów i końcową konfigurację należy potwierdzić przed instalacją.
-
1–4 jednostki
Zgodne odbiorniki S-Line; przy jednym obowiązuje klasa 18, 24 kBTU/h.
-
10,550 / 10,550 kW
Nominalne wydajności chłodzenia i grzania według szczegółowej karty.
-
SEER 6,8 / SCOP 4,0
A++/A+ dla 4 × I21Xi R15; klimat umiarkowany dla SCOP.
-
80 m sumy rur
Do 35 m na gałąź; próg napełnienia 30,0 m dotyczy sumy.
-
1034 × 410 × 810 mm
wymiar z osprzętem; sam korpus ma szerokość 946 mm; masa 68,8 kg.
-
68 dB(A)
Moc akustyczna zewnętrznej dla referencji 4 × I21Xi R15.
Funkcje i wyposażenie Hiro S H100Xm4 R16
Wydajność i różnice konkretnego wariantu
R16 oraz dokładne 10,550 kW
W danych tej wersji nominalne chłodzenie i grzanie wynoszą po 10550 W. W nazwie karty używamy 10,55 kW, aby zachować zgodność z dokładną specyfikacją, mimo katalogowej grupy 10,5 kW.
946 mm korpusu, 1034 mm z osprzętem
Rysunek serwisowy rozróżnia W = 946 mm i W1 = 1034 mm. Głębokość wynosi 410 mm, wysokość 810 mm. Podane szerokości nie są dwiema generacjami obudowy ani wymaganym odstępem montażowym.
Referencja Imoto, nie dowolny zestaw
Dla 4 × I21Xi R15 karta ErP podaje SEER 6,8, SCOP 4,0 i moc akustyczną agregatu 68 dB(A). Wiersz z 4 × A26Xi R16 ma SEER 6,7. Różnica wynika z odbiorników i nie pozwala przypisać jednej efektywności wszystkim połączeniom.
Cztery gałęzie przy sumie 80 m
H100 dopuszcza do 35 m jednej trasy i 80 m sumy rur. Fabrycznie ma 2,10 kg R32 na instalację do 30 m. Masa 68,8 kg oraz dostęp serwisowy po stronie przyłączy powinny znaleźć się w planie stanowiska.
Zgodność odbiorników oraz wyposażenie
Referencja 4 × I21Xi R15
SEER 6,8 i SCOP 4,0 oraz klasy A++/A+ odnoszą się do połączenia H100Xm4 R16 z 4 × I21Xi R15. SCOP opisuje sezon grzewczy w klimacie umiarkowanym. Inne zestawy mają własne dane ErP; wartości tej referencji nie są obietnicą dla każdej kombinacji.
Wyposażenie zimowe Hiro S
H100Xm4 R16 ma grzałkę tacy ociekowej oraz karteru sprężarki. Oba elementy należą do agregatu S-Line i wspierają przygotowanie jego obiegu do pracy zimowej. Katalogowa granica grzania wynosi -22°C.
Dobór pełnych oznaczeń odbiorników
W rodzinie S-Line dostępne są wybrane Mirai, Versu, Revio, Imoto, Ukura, Aneru, Nevo, Jato i Tenji. Dla agregatu H100Xm4 R16 liczbę 1–4 oraz zestaw klas ocenia się wraz z pełnym kodem i wersją każdego urządzenia. Funkcje różnych odbiorników nie rozszerzają zgodności między liniami.
Nawiew i sterowanie w pomieszczeniach
Przy cztery strefy o większym obciążeniu sposób nawiewu, dostęp do aplikacji, pilot i filtry wybiera się razem z jednostkami wewnętrznymi. Sam Hiro S H100Xm4 R16 jest agregatem i nie stanowi pakietu urządzeń pokojowych z uniwersalnym Wi-Fi.
Obieg, warunki pracy i projekt instalacji
Sprężarka DC inverter i R32
Regulacja inwerterowa dostosowuje pracę sprężarki do obciążenia zgodnych odbiorników H100Xm4 R16. Czynnik R32 ma GWP 675. Nominalna wydajność chłodnicza 10,550 kW opisuje przekazywane ciepło, a nie pobór prądu.
Powłoka lamel, autorestart i diagnoza
Producent potwierdza dla Hiro S pozłacane lamele wymiennika, pamięć autorestartu oraz autodiagnozę. Przy planie „porównanie wariantów r15 i r16” należy zachować dostęp do okresowego czyszczenia; zabezpieczenie antykorozyjne nie zastępuje prawidłowej lokalizacji ani przeglądów.
Temperatury oraz własna akustyka
H100Xm4 R16 pracuje katalogowo w chłodzeniu od −15 do +50°C, w ogrzewaniu od -22 do +24°C. Moc akustyczna agregatu wynosi 68 dB(A) dla podanej referencji. Nie jest to ciśnienie akustyczne mierzone w konkretnej odległości ani hałas jednostki pokojowej.
Plan napełnienia i zasilania
Fabrycznie H100Xm4 R16 ma 2,10 kg R32 na do 30,0 m sumy rur. Karta wskazuje 12 g/m powyżej progu; ilość końcową ustala instalator. Zasilanie: jedna faza, 220–240 V, 50 Hz. Projekt „podział tras do 80 m” powinien objąć trasy, odległości i wymagania serwisowe.
Dla kogo Rotenso H100Xm4 R16?
Dobór Hiro S H100Xm4 R16 zaczyna się od potrzeb pomieszczeń, liczby odbiorników oraz warunków instalacji. Poniższe sytuacje pokazują, które parametry tego wariantu warto sprawdzić.
Dla planujących: cztery strefy o większym obciążeniu: W wariancie H100Xm4 R16 maksymalnie 4 odbiorników dzieli wspólną wydajność 10,550 kW. Przed wyborem trzeba określić obciążenia każdej strefy.
Dla planujących: porównanie wariantów r15 i r16: Wybór S-Line pozwala rozważyć wybrane Mirai, Versu, Revio, Imoto, Ukura, Aneru, Nevo, Jato i Tenji; pełne oznaczenia i kombinację potwierdza tabela dla H100Xm4 R16.
Dla planujących: ograniczona wnęka montażowa: Gabaryty 1034 × 410 × 810 mm oraz masa 68,8 kg są punktem wyjścia do oceny stanowiska. Miejsce musi zapewnić wymagane odstępy.
Dla planujących: projekt z referencją imoto: Tabela pojedynczych połączeń H100Xm4 R16 dopuszcza klasy 18, 24 kBTU/h. Późniejszy etap wymaga zatwierdzenia docelowej kombinacji.
Dla planujących: podział tras do 80 m: Dla H100Xm4 R16 porównuje się także grzanie 10,550 kW i referencję 4 × I21Xi R15; etykiety mocy odbiorników nie zastępują danych układu.
Dla planujących: mocowanie agregatu 68,8 kg: Każda gałąź może mieć do 35 m przy sumie do 80 m. Rozkład tras oraz 30,0 m progu napełnienia sprawdza się przed montażem.
Konfiguracje i zastosowania H100Xm4 R16
W projekcie dla H100Xm4 R16 zestaw jednostek S-Line musi być zgodny z tabelami producenta. Przykłady nie przypisują urządzeniu uniwersalnego metrażu ani stałej wydajności w każdej temperaturze. Jeżeli celem jest klimatyzacja, dobór zacznij od obciążenia i liczby stref.
Cztery strefy o większym obciążeniu: Zacznij od bilansu stref i doboru odbiorników S-Line. H100Xm4 R16 ma 4 porty oraz nominalnie 10,550 kW chłodzenia całego układu.
Porównanie wariantów R15 i R16: Porównaj jednostki wewnętrzne pod kątem nawiewu i użytkowania. Jako odniesienie energetyczne tego modelu wskazano 4 × I21Xi R15, a nie dowolną kombinację.
Ograniczona wnęka montażowa: Wyznacz stanowisko dla bryły 1034 × 410 × 810 mm, uwzględniając masę 68,8 kg i hałas agregatu 68 dB(A) mocy akustycznej.
Projekt z referencją Imoto: Plan kolejnych etapów oprzyj na tabeli H100Xm4 R16. Dopuszczenie jednej jednostki klasy 18, 24 kBTU/h nie oznacza zgodności każdego małego odbiornika.
Podział tras do 80 m: Sprawdź nominalne grzanie 10,550 kW wobec rzeczywistych strat ciepła. Zakres -22…+24°C nie przesądza o pokryciu obciążenia przy mrozie.
Mocowanie agregatu 68,8 kg: Oblicz rzeczywistą sumę tras do 80 m i najdłuższą gałąź do 35 m. Dawkę R32 ustal zgodnie z progiem 30,0 m oraz instrukcją.
Podsumowanie parametrów Hiro H100Xm4 R16
Rotenso Hiro S H100Xm4 R16: od jednej do 4 kompatybilnych jednostek wewnętrznych, nominalne chłodzenie 10,550 kW oraz grzanie 10,550 kW. Przy pojedynczym odbiorniku dopuszczone są klasy 18, 24 kBTU/h. SEER 6,8 / SCOP 4,0, A++/A+ i 68 dB(A) mocy akustycznej dotyczą referencji 4 × I21Xi R15; SCOP opisuje klimat umiarkowany.
Wymiary: 1034 × 410 × 810 mm (wymiar z osprzętem; sam korpus ma szerokość 946 mm), masa 68,8 kg. Chłodzenie: −15…+50°C; grzanie: -22…+24°C. Instalacja do 80 m sumy i 35 m jednej gałęzi; wysokości: 10 m przy agregacie powyżej odbiorników, 15 m poniżej i 10 m między odbiornikami. R32: fabrycznie 2,10 kg na do 30,0 m sumy rur, następnie 12 g/m nadwyżki według karty. Zasilanie jednofazowe 220–240 V, 50 Hz.
FAQ — Rotenso Hiro S H100Xm4 R16
Czy 946 i 1034 mm oznaczają inne modele H100?
Rysunek serwisowy tej rodziny rozróżnia szerokość korpusu W = 946 mm od wymiaru W1 = 1034 mm z osprzętem. Dla planowania stanowiska podajemy 1034 × 410 × 810 mm, dodatkowo wymagając odstępów montażowych.
Dlaczego dokumenty H100 podają SEER 6,7 lub 6,8?
ErP przypisuje 6,8 do zestawu 4 × I21Xi R15, a 6,7 do 4 × A26Xi R16. W tej karcie dane sezonowe 6,8/4,0 i akustyczne 68 dB(A) odnoszą się do pierwszego zestawu.
Czy H100Xm4 R16 jest agregatem do pięciu jednostek?
Nie. Obsługuje maksymalnie cztery odbiorniki. Dopuszcza też wybrane układy z mniejszą liczbą urządzeń; dla jednego wskazane są klasy 18 lub 24 kBTU/h.
Co obejmuje zakup Rotenso Hiro S H100Xm4 R16?
Ta karta opisuje samą jednostkę zewnętrzną H100Xm4 R16, do maksymalnie 4 zgodnych odbiorników. Urządzenia wewnętrzne, ich piloty lub wyposażenie oraz montaż dobiera się i zamawia oddzielnie.
Z jakimi jednostkami współpracuje H100Xm4 R16?
Ze zgodnymi pełnymi modelami S-Line według tabel producenta. Rodziny obejmują wybrane Mirai, Versu, Revio, Imoto, Ukura, Aneru, Nevo, Jato i Tenji. Przy jednym odbiorniku tabela dopuszcza klasy 18, 24 kBTU/h; połączenia większej liczby urządzeń wymagają własnego wiersza. Dla planu „cztery strefy o większym obciążeniu” oceniaj również wspólną wydajność 10,550 kW.
Dla jakiego zestawu podano SEER i SCOP Hiro H100Xm4 R16?
Dla 4 × I21Xi R15 z agregatem H100Xm4 R16: SEER 6,8, SCOP 4,0, klasy A++/A+. SCOP dotyczy klimatu umiarkowanego. Te wskaźniki nie opisują automatycznie każdego układu mieszczącego się w limicie 4 portów.
Czy H100Xm4 R16 utrzymuje nominalne grzanie przy -22°C?
Zakres od -22 do +24°C oznacza dopuszczone temperatury pracy, nie gwarancję stałej wydajności 10,550 kW. Dobór ogrzewania wymaga charakterystyki niskotemperaturowej, strat ciepła oraz osiągów wybranego połączenia.
Jakie gabaryty i masę ma agregat H100Xm4 R16?
1034 × 410 × 810 mm w kolejności szerokość × głębokość × wysokość; wymiar z osprzętem; sam korpus ma szerokość 946 mm. Masa netto: 68,8 kg. Stanowisko wymaga dodatkowych odstępów wentylacyjnych i serwisowych oraz właściwego mocowania.
Jakie długości i różnice wysokości obowiązują dla H100Xm4 R16?
Karta określa 80 m sumy rur i 35 m jednej gałęzi. Różnice poziomów: 10 m przy agregacie powyżej odbiorników, 15 m poniżej i 10 m między odbiornikami. Wszystkie limity sprawdza się równocześnie dla rzeczywistych tras, a nie wyłącznie odległości w rzucie. W projekcie „mocowanie agregatu 68,8 kg” uwzględnij fabryczny próg napełnienia 30,0 m i masę 68,8 kg.
Czy Hiro H100Xm4 R16 zawiera funkcje Wi-Fi i filtracji?
Obsługa aplikacji, piloty, filtry i nawiew wynikają z wybranych urządzeń pokojowych. Agregat H100Xm4 R16 zapewnia obieg dla zgodnych odbiorników S-Line, lecz sama ta pozycja nie potwierdza ich konkretnych funkcji komfortu.
