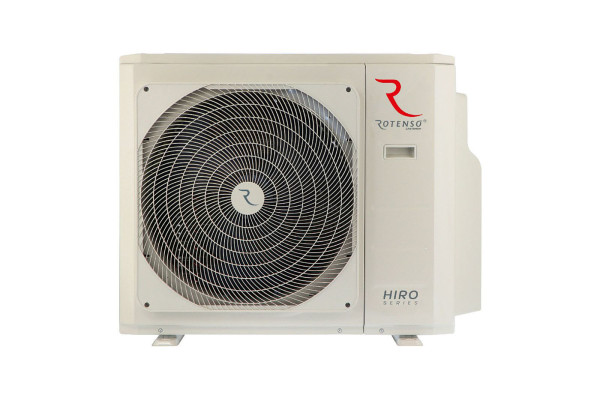

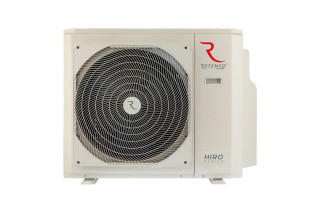

Rotenso Hiro S H120Xm5 R15 – jednostka zewnętrzna multisplit 12,3 kW do 5 jednostek wewnętrznych
Rotenso Hiro S H120Xm5 R15 — pięć odbiorników z wydajnością 12,3 kw
Rotenso Hiro S H120Xm5 R15 jest pięcioportowym agregatem z nominalnym chłodzeniem 12,308 kW oraz grzaniem 12,309 kW. Wybiera się go do projektów wymagających wielu odbiorników S-Line i odpowiedniej wspólnej wydajności, a nie tylko największej liczby pokoi.
Pięć jednostek wewnętrznych można rozmieścić w strefach o różnych funkcjach, dobierając ich konstrukcje i klasy z tabel producenta. H120 ma masę 73,3 kg, dwie grzałki i limit 80 m sumy instalacji. Mimo tej samej liczby pięciu portów nie jest zamiennikiem HN120 z rodziny N-Line. Zakup tej pozycji obejmuje wyłącznie jednostkę zewnętrzną.
- 1–5 jednostek
Zgodne odbiorniki S-Line; przy jednym obowiązuje klasa 18, 24 kBTU/h.
- 12,308 / 12,309 kW
Nominalne wydajności chłodzenia i grzania według szczegółowej karty.
- SEER 6,9 / SCOP 4,0
A++/A+ dla 5 × A26Xi R16; klimat umiarkowany dla SCOP.
- 80 m sumy rur
Do 35 m na gałąź; próg napełnienia 37,5 m dotyczy sumy.
- 1034 × 410 × 810 mm
wymiary katalogowe netto; masa 73,3 kg.
- 70 dB(A)
Moc akustyczna zewnętrznej dla referencji 5 × A26Xi R16.
Funkcje i wyposażenie Hiro S H120Xm5 R15
Wydajność i różnice konkretnego wariantu
Pięć przyłączy dla układu S-Line
H120Xm5 obsługuje do pięciu zgodnych odbiorników. Dobór może łączyć różne rozmiary jednostek, ale pełna kombinacja musi znaleźć się w dokumentacji. Sumowanie ich nazw mocy nie wyznacza wydajności podczas jednoczesnej pracy.
Chłodzenie i grzanie ponad 12 kW
Karta podaje dokładnie 12308 W chłodzenia i 12309 W grzania. Niemal równe wartości dotyczą warunków nominalnych; przy jednym podłączonym urządzeniu osiągi są inne i wynikają z tabeli konkretnego połączenia.
Pięć tras w granicy 80 m
Pojedyncza gałąź może mieć do 35 m, lecz pięć takich gałęzi nie jest dopuszczonym projektem. Fabryczne 2,90 kg R32 obejmuje 37,5 m sumy rur. Dodatkowy czynnik nalicza się według karty po przekroczeniu tej sumy.
Aneru jako odniesienie energetyczne
Etykieta 5 × A26Xi R16 / H120Xm5 R15 podaje SEER 6,9, SCOP 4,0 w klimacie umiarkowanym i moc akustyczną zewnętrznej 70 dB(A). Te dane opisują właśnie to połączenie; osobna karta agregatu podaje inną katalogową akustykę 69 dB(A).
Zgodność odbiorników oraz wyposażenie
Referencja 5 × A26Xi R16
SEER 6,9 i SCOP 4,0 oraz klasy A++/A+ odnoszą się do połączenia H120Xm5 R15 z 5 × A26Xi R16. SCOP opisuje sezon grzewczy w klimacie umiarkowanym. Inne zestawy mają własne dane ErP; wartości tej referencji nie są obietnicą dla każdej kombinacji.
Wyposażenie zimowe Hiro S
H120Xm5 R15 ma grzałkę tacy ociekowej oraz karteru sprężarki. Oba elementy należą do agregatu S-Line i wspierają przygotowanie jego obiegu do pracy zimowej. Katalogowa granica grzania wynosi -22°C.
Dobór pełnych oznaczeń odbiorników
W rodzinie S-Line dostępne są wybrane Mirai, Versu, Revio, Imoto, Ukura, Aneru, Nevo, Jato i Tenji. Dla agregatu H120Xm5 R15 liczbę 1–5 oraz zestaw klas ocenia się wraz z pełnym kodem i wersją każdego urządzenia. Funkcje różnych odbiorników nie rozszerzają zgodności między liniami.
Nawiew i sterowanie w pomieszczeniach
Przy dom z pięcioma strefami sposób nawiewu, dostęp do aplikacji, pilot i filtry wybiera się razem z jednostkami wewnętrznymi. Sam Hiro S H120Xm5 R15 jest agregatem i nie stanowi pakietu urządzeń pokojowych z uniwersalnym Wi-Fi.
Obieg, warunki pracy i projekt instalacji
Sprężarka DC inverter i R32
Regulacja inwerterowa dostosowuje pracę sprężarki do obciążenia zgodnych odbiorników H120Xm5 R15. Czynnik R32 ma GWP 675. Nominalna wydajność chłodnicza 12,308 kW opisuje przekazywane ciepło, a nie pobór prądu.
Powłoka lamel, autorestart i diagnoza
Producent potwierdza dla Hiro S pozłacane lamele wymiennika, pamięć autorestartu oraz autodiagnozę. Przy planie „pięć pomieszczeń biurowych” należy zachować dostęp do okresowego czyszczenia; zabezpieczenie antykorozyjne nie zastępuje prawidłowej lokalizacji ani przeglądów.
Temperatury oraz własna akustyka
H120Xm5 R15 pracuje katalogowo w chłodzeniu od −15 do +50°C, w ogrzewaniu od -22 do +24°C. Moc akustyczna agregatu wynosi 70 dB(A) dla podanej referencji. Nie jest to ciśnienie akustyczne mierzone w konkretnej odległości ani hałas jednostki pokojowej.
Plan napełnienia i zasilania
Fabrycznie H120Xm5 R15 ma 2,90 kg R32 na do 37,5 m sumy rur. Karta wskazuje 12 g/m powyżej progu; ilość końcową ustala instalator. Zasilanie: jedna faza, 220–240 V, 50 Hz. Projekt „plan sumy rur do 80 m” powinien objąć trasy, odległości i wymagania serwisowe.
Dla kogo Rotenso H120Xm5 R15?
Dobór Hiro S H120Xm5 R15 zaczyna się od potrzeb pomieszczeń, liczby odbiorników oraz warunków instalacji. Poniższe sytuacje pokazują, które parametry tego wariantu warto sprawdzić.
Dla planujących: dom z pięcioma strefami: W wariancie H120Xm5 R15 maksymalnie 5 odbiorników dzieli wspólną wydajność 12,308 kW. Przed wyborem trzeba określić obciążenia każdej strefy.
Dla planujących: pięć pomieszczeń biurowych: Wybór S-Line pozwala rozważyć wybrane Mirai, Versu, Revio, Imoto, Ukura, Aneru, Nevo, Jato i Tenji; pełne oznaczenia i kombinację potwierdza tabela dla H120Xm5 R15.
Dla planujących: wybrane odbiorniki aneru: Gabaryty 1034 × 410 × 810 mm oraz masa 73,3 kg są punktem wyjścia do oceny stanowiska. Miejsce musi zapewnić wymagane odstępy.
Dla planujących: projekt z rozdzieleniem wydajności: Tabela pojedynczych połączeń H120Xm5 R15 dopuszcza klasy 18, 24 kBTU/h. Późniejszy etap wymaga zatwierdzenia docelowej kombinacji.
Dla planujących: plan sumy rur do 80 m: Dla H120Xm5 R15 porównuje się także grzanie 12,309 kW i referencję 5 × A26Xi R16; etykiety mocy odbiorników nie zastępują danych układu.
Dla planujących: jedno stanowisko na agregat 73,3 kg: Każda gałąź może mieć do 35 m przy sumie do 80 m. Rozkład tras oraz 37,5 m progu napełnienia sprawdza się przed montażem.
Konfiguracje i zastosowania H120Xm5 R15
W projekcie dla H120Xm5 R15 zestaw jednostek S-Line musi być zgodny z tabelami producenta. Przykłady nie przypisują urządzeniu uniwersalnego metrażu ani stałej wydajności w każdej temperaturze.
Dom z pięcioma strefami: Zacznij od bilansu stref i doboru odbiorników S-Line. H120Xm5 R15 ma 5 portów oraz nominalnie 12,308 kW chłodzenia całego układu.
Pięć pomieszczeń biurowych: Porównaj jednostki wewnętrzne pod kątem nawiewu i użytkowania. Jako odniesienie energetyczne tego modelu wskazano 5 × A26Xi R16, a nie dowolną kombinację.
Wybrane odbiorniki Aneru: Wyznacz stanowisko dla bryły 1034 × 410 × 810 mm, uwzględniając masę 73,3 kg i hałas agregatu 70 dB(A) mocy akustycznej.
Projekt z rozdzieleniem wydajności: Plan kolejnych etapów oprzyj na tabeli H120Xm5 R15. Dopuszczenie jednej jednostki klasy 18, 24 kBTU/h nie oznacza zgodności każdego małego odbiornika.
Plan sumy rur do 80 m: Sprawdź nominalne grzanie 12,309 kW wobec rzeczywistych strat ciepła. Zakres -22…+24°C nie przesądza o pokryciu obciążenia przy mrozie.
Jedno stanowisko na agregat 73,3 kg: Oblicz rzeczywistą sumę tras do 80 m i najdłuższą gałąź do 35 m. Dawkę R32 ustal zgodnie z progiem 37,5 m oraz instrukcją.
Podsumowanie parametrów Hiro H120Xm5 R15
Rotenso Hiro S H120Xm5 R15: od jednej do 5 kompatybilnych jednostek wewnętrznych, nominalne chłodzenie 12,308 kW oraz grzanie 12,309 kW. Przy pojedynczym odbiorniku dopuszczone są klasy 18, 24 kBTU/h. SEER 6,9 / SCOP 4,0, A++/A+ i 70 dB(A) mocy akustycznej dotyczą referencji 5 × A26Xi R16; SCOP opisuje klimat umiarkowany.
Wymiary: 1034 × 410 × 810 mm (wymiary katalogowe netto), masa 73,3 kg. Chłodzenie: −15…+50°C; grzanie: -22…+24°C. Instalacja do 80 m sumy i 35 m jednej gałęzi; wysokości: 10 m przy agregacie powyżej odbiorników, 15 m poniżej i 10 m między odbiornikami. R32: fabrycznie 2,90 kg na do 37,5 m sumy rur, następnie 12 g/m nadwyżki według karty. Zasilanie jednofazowe 220–240 V, 50 Hz. Porównując systemy klimatyzacyjne marki Rotenso, zestawiaj nominalne wydajności oraz osiągi właściwych konfiguracji.
FAQ — Rotenso Hiro S H120Xm5 R15
Czym H120 S różni się od HN120 N?
H120Xm5 R15 współpracuje z S-Line i ma nominalnie 12,308 kW chłodzenia. HN120Xm5 R15 należy do N-Line i ma 11,809 kW chłodzenia. Inne są także zakres grzania, obudowa oraz limity tras.
Czy pięć tras po 20 m jest dopuszczone dla H120?
Nie. Suma 100 m przekroczyłaby limit 80 m, mimo że żadna gałąź nie osiąga 35 m. Dopuszczony rozkład musi spełniać limit sumy oraz ograniczenia każdej trasy.
Czy H120 wymaga wszystkich pięciu odbiorników?
Tabela dopuszcza mniejszą liczbę zgodnych jednostek, w tym jeden odbiornik klasy 18 lub 24 kBTU/h. Możliwość pojedynczego podłączenia nie oznacza udostępnienia pełnych 12,308 kW małej jednostce pokojowej.
Co obejmuje zakup Rotenso Hiro S H120Xm5 R15?
Ta karta opisuje samą jednostkę zewnętrzną H120Xm5 R15, do maksymalnie 5 zgodnych odbiorników. Urządzenia wewnętrzne, ich piloty lub wyposażenie oraz montaż dobiera się i zamawia oddzielnie.
Z jakimi jednostkami współpracuje H120Xm5 R15?
Ze zgodnymi pełnymi modelami S-Line według tabel producenta. Rodziny obejmują wybrane Mirai, Versu, Revio, Imoto, Ukura, Aneru, Nevo, Jato i Tenji. Przy jednym odbiorniku tabela dopuszcza klasy 18, 24 kBTU/h; połączenia większej liczby urządzeń wymagają własnego wiersza. Dla planu „dom z pięcioma strefami” oceniaj również wspólną wydajność 12,308 kW.
Dla jakiego zestawu podano SEER i SCOP Hiro H120Xm5 R15?
Dla 5 × A26Xi R16 z agregatem H120Xm5 R15: SEER 6,9, SCOP 4,0, klasy A++/A+. SCOP dotyczy klimatu umiarkowanego. Te wskaźniki nie opisują automatycznie każdego układu mieszczącego się w limicie 5 portów.
Czy H120Xm5 R15 utrzymuje nominalne grzanie przy -22°C?
Zakres od -22 do +24°C oznacza dopuszczone temperatury pracy, nie gwarancję stałej wydajności 12,309 kW. Dobór ogrzewania wymaga charakterystyki niskotemperaturowej, strat ciepła oraz osiągów wybranego połączenia.
Jakie gabaryty i masę ma agregat H120Xm5 R15?
1034 × 410 × 810 mm w kolejności szerokość × głębokość × wysokość; wymiary katalogowe netto. Masa netto: 73,3 kg. Stanowisko wymaga dodatkowych odstępów wentylacyjnych i serwisowych oraz właściwego mocowania.
Jakie długości i różnice wysokości obowiązują dla H120Xm5 R15?
Karta określa 80 m sumy rur i 35 m jednej gałęzi. Różnice poziomów: 10 m przy agregacie powyżej odbiorników, 15 m poniżej i 10 m między odbiornikami. Wszystkie limity sprawdza się równocześnie dla rzeczywistych tras, a nie wyłącznie odległości w rzucie. W projekcie „jedno stanowisko na agregat 73,3 kg” uwzględnij fabryczny próg napełnienia 37,5 m i masę 73,3 kg.
Czy Hiro H120Xm5 R15 zawiera funkcje Wi-Fi i filtracji?
Obsługa aplikacji, piloty, filtry i nawiew wynikają z wybranych urządzeń pokojowych. Agregat H120Xm5 R15 zapewnia obieg dla zgodnych odbiorników S-Line, lecz sama ta pozycja nie potwierdza ich konkretnych funkcji komfortu.
