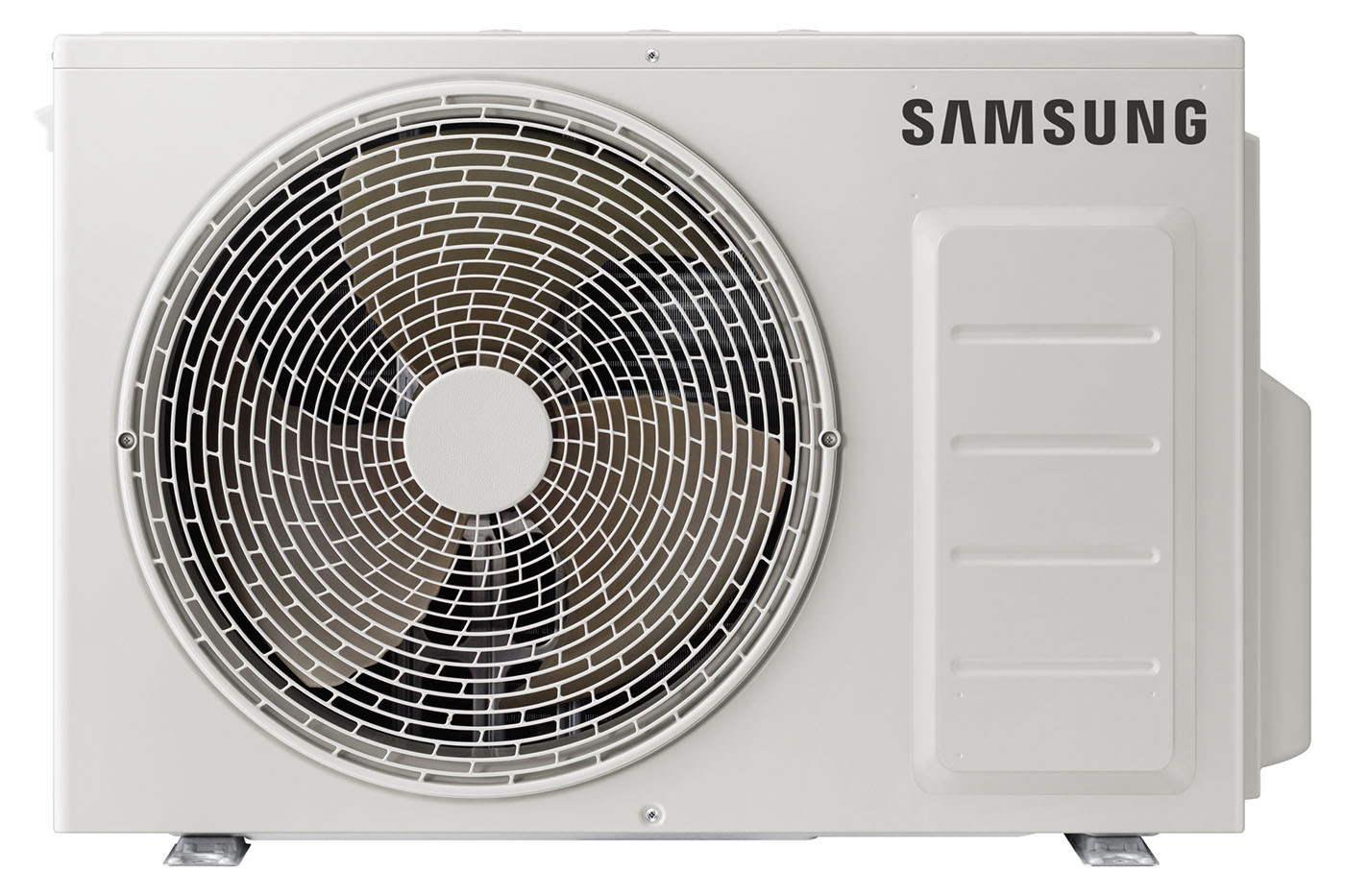

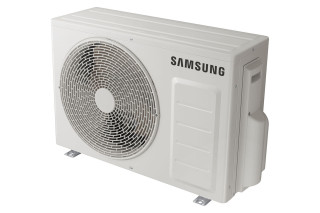

Samsung AJ050TXJ2KG/EU FJM – jednostka zewnętrzna multisplit 5,0 kW do 2 jednostek wewnętrznych
Samsung AJ050TXJ2KG/EU FJM — dobór dwóch odbiorników do agregatu 5,0 kW
Samsung AJ050TXJ2KG/EU FJM jest jednostką zewnętrzną multisplit do dwóch podłączonych odbiorników pokojowych. Nominalne 5,00 kW chłodzenia i 5,60 kW grzania opisują układ referencyjny z dwiema Elite S2 AR70F09CAAWNEU. Wybór mniejszych lub różnych jednostek zmienia osiągi i podział wydajności, dlatego dobór zaczyna się od obciążeń dwóch pomieszczeń oraz właściwego wiersza tabeli kombinacji Samsung.
Para Elite S2 klasy 2,5 kW uzyskuje SEER 8,54, SCOP 4,64 i klasy A+++/A++, ze SCOP dla klimatu umiarkowanego. Agregat wykorzystuje R32 i inwerterową sprężarkę Twin BLDC Rotary. Korpus 790 × 285 × 548 mm waży 33 kg, a fabryczne 1,18 kg czynnika obejmuje dopuszczoną długość instalacji do 30 m sumy rur bez dodatkowego napełnienia. Oferta dotyczy samego agregatu; odbiorniki i montaż zamawia się osobno.
- Dwie wymagane jednostki
Model obsługuje dwa odbiorniki FJM; trzeba podłączyć obydwa, dobierając zgodne oznaczenia.
- Nominalnie 5,0 / 5,6 kW
Chłodzenie i grzanie dla układu referencyjnego, z osobnym podziałem wydajności między pokoje.
- Referencja 2 × Elite S2 2,5 kW
AR70F09CAAWNEU w parze: SEER 8,54, SCOP 4,64, klasy A+++/A++.
- Obudowa o wysokości 548 mm
Korpus ma 790 mm szerokości i 285 mm głębokości; masa agregatu wynosi 33 kg.
- Fabryczne 1,18 kg R32
Instrukcja AJ050 nie wymaga dodatku czynnika w dopuszczonym limicie długości instalacji.
- Do 30 m sumy rur
Dwa odcinki po maksymalnie 20 m każdy muszą równocześnie mieścić się w limicie łącznym.
Wydajność, połączenia i montaż Samsung AJ050TXJ2KG/EU
Dobór wydajności do dwóch pomieszczeń
Para dwóch Elite S2 klasy 2,5 kW
Dwie AR70F09CAAWNEU wraz z AJ050TXJ2KG/EU tworzą udokumentowany układ o nominalnej wydajności 5,00 kW chłodzenia i 5,60 kW grzania. Tabela przydziela każdej z tych jednostek po 2,50 kW chłodzenia w warunkach nominalnych. Agregat trzeba ocenić wobec zapotrzebowania obu stref przy ich jednoczesnej pracy.
Mniejsze odbiorniki zmieniają osiągi zestawu
W tabeli Elite S2 para 7+7, czyli dwie jednostki klasy 2,0 kW, osiąga 4,00 kW chłodzenia i 4,40 kW grzania. Para 7+9 ma odpowiednio 4,60 i 5,10 kW. Samo oznaczenie agregatu 5,0 kW nie oznacza, że każdy dopuszczony komplet zapewnia tę samą wydajność.
Energia sezonowa z określoną referencją
Dla dwóch AR70F09CAAWNEU Samsung podaje SEER 8,54 i SCOP 4,64 oraz klasy A+++ w chłodzeniu i A++ w ogrzewaniu. SCOP opisuje sezon klimatu umiarkowanego; karta Ecodesign stosuje zaokrąglenie 8,5/4,6. Pozostałe pary mają własne wartości, np. 7+12 osiąga 8,51/4,61.
Inwerter i nominalny pobór całego układu
Sprężarka Twin BLDC Rotary współpracuje z regulacją inwerterową. Dla odniesienia 9+9 nominalny pobór wynosi 1,22 kW w chłodzeniu i 1,28 kW w grzaniu; tabela obejmuje także pobór odbiorników wewnętrznych. Pobór elektryczny i moc chłodnicza 5,00 kW opisują różne wielkości.
Kompatybilne typy i obsługa stref
Sześć jednoznacznych par Elite S2
Dla modeli AR70F07CAAWNEU, AR70F09CAAWNEU oraz AR70F12CAAWNEU tabela obejmuje 7+7, 7+9, 7+12, 9+9, 9+12 i 12+12. Klasy odpowiadają 2,0, 2,5 i 3,5 kW. Wybierając nierówną parę, sprawdza się również udział mocy każdego pokoju, a nie tylko sumę klas urządzeń.
Macierz kaset, kanałowych i konsol
Dokumentacja wymienia kasety jednokierunkowe AJ026TN1DKG/EU i AJ035TN1DKG/EU, czterokierunkowe AJ016/020/026/035TNNDKG/EU, kanałowe AJ026/035TNL*EG/EU oraz konsole AJ026/035/052TNJDKG/EU. Jest to lista wskazanych typów, a konkretną parę należy zatwierdzić w tabeli kombinacji. Kaseta AJ052TNNDKG/EU i kanałowe klasy 5,2 kW nie są wskazane dla AJ050.
Klasa 5,0 kW wymaga kontroli portu
Macierz dopuszcza wybrane ścienne jednostki klasy 5,0 kW, lecz ich pełne oznaczenie i osiągi pary sprawdza się osobno. Instrukcja pokazuje przyłącze gazowe 12,70 mm dla AR**F18***** oraz konsoli AJ052TNJDKG, podczas gdy porty agregatu mają 9,52 mm. Potrzebne przejście średnic dobiera się według właściwej instrukcji, bez zakładania wspólnego adaptera dla wszystkich połączeń.
Wyposażenie pokojowe i zgodny tryb pracy
Funkcje WindFree, Wi-Fi/SmartThings, filtracja i pilot należą do konkretnych odbiorników. Temperaturę ustawia się w każdej strefie, natomiast system korzysta ze wspólnego trybu chłodzenia lub ogrzewania. Nie przewiduje równoczesnego chłodzenia jednego pomieszczenia i grzania drugiego.
Instalacja agregatu i otoczenie
Dwa limity rur oraz różnice wysokości
Maksimum jednej gałęzi to 20 m, a dwóch razem 30 m; minimum odcinka wynosi 3 m. Przykładowo 14 i 16 m spełnia oba limity długości, ale 18 i 18 m daje niedopuszczalne 36 m. Dodatkowo obowiązuje 15 m różnicy poziomów agregat–odbiornik oraz 7,5 m między jednostkami wewnętrznymi.
Napełnienie R32 bez dodatku do 30 m
AJ050 ma fabrycznie 1,18 kg R32. Producent nie wymaga dodatkowego czynnika do maksymalnej dopuszczalnej długości instalacji tego modelu. Dawki 10 lub 20 g/m podawane dla większych urządzeń FJM nie są podstawą obliczeń dla AJ050.
Stanowisko dla urządzenia o masie 33 kg
Wymiary w kolejności szerokość × głębokość × wysokość wynoszą 790 × 285 × 548 mm. Wentylator BLDC wyrzuca powietrze przez przednią kratkę, a lamele wymiennika mają powłokę antykorozyjną. Odstępy wentylacyjne, dostęp serwisowy i konstrukcję wsporczą ustala się według miejsca montażu; samo zmieszczenie korpusu nie rozstrzyga o prawidłowej lokalizacji.
Temperatury pracy i dwa parametry hałasu
Katalog przewiduje chłodzenie −10…+46°C i ogrzewanie −15…+24°C. Moc akustyczna agregatu wynosi 61 dB(A), a osobne ciśnienie akustyczne z pomiaru w komorze bezechowej 46/47 dB(A) w chłodzeniu/grzaniu. Nominalne 5,60 kW ogrzewania podano przy +7°C na zewnątrz; wydajność przy mrozie ocenia się w odrębnej tabeli osiągów.
Dla kogo warto rozważyć AJ050 z dwoma przyłączami?
Dwustrefowy FJM można dopasować do różnych sposobów rozprowadzenia powietrza. Podstawą wyboru jest dopuszczona para urządzeń i jej rzeczywista wydajność, a także warunki ustawienia agregatu.
Do dwóch pokoi wymagających łącznie około 5 kW chłodzenia: Referencja 9+9 jest punktem wyjścia do doboru, po obliczeniu zysków ciepła i jednoczesnego obciążenia obu pomieszczeń.
Dla planujących różne wielkości odbiorników: Tabela zawiera pary 7+12 lub 9+12. Dzięki sprawdzeniu podziału wydajności można porównać je z potrzebami większego i mniejszego pokoju.
Dla użytkowników dwóch Elite S2 po 2,5 kW: Zestaw ma jednoznaczne parametry sezonowe i wydajność nominalną. Pomaga to uniknąć odczytywania danych z innej rodziny jednostek.
Do wnętrz z miejscem na kasetę lub konsolę: Macierz przewiduje kilka typów odbiorników, a dobór konkretnej pary uwzględnia zabudowę, przyłącza i własną tabelę kombinacji.
Dla inwestorów z dwoma trasami o sumie do 30 m: Fabryczne napełnienie obejmuje dopuszczoną długość bez dodatku R32. Osobno ocenia się odcinki, wysokości i położenie urządzeń.
Dla właścicieli jednego stanowiska na agregat: Wspólna jednostka obsługuje dwa odbiorniki. Obudowa o masie 33 kg wymaga odpowiednich podpór i wolnej przestrzeni dla wentylatora.
Gdzie wykorzystać układ dwustrefowy z AJ050?
Planując klimatyzację multisplit do domu i biura, porównaj liczbę wymaganych odbiorników, podział wydajności i warunki prowadzenia rur. AJ050 jest przeznaczony do dwóch jednostek, a poniższe przykłady pomagają ocenić konkretny układ.
Dwie strefy o zbliżonym obciążeniu: Dwie AR70F09CAAWNEU mają w warunkach nominalnych po 2,50 kW chłodzenia. Układ osiąga łącznie 5,00 kW; jego dobór nadal wymaga obliczenia potrzeb obu pomieszczeń.
Większy pokój i mniejsza strefa: Dla Elite S2 7+12 nominalny podział chłodzenia to 1,82 i 3,18 kW. Nominalna suma wynosi 5,00 kW, podczas gdy suma klas odbiorników to 5,50 kW.
Salon i osobny gabinet: Można uwzględnić odrębne nastawy temperatury oraz różny sposób nawiewu. Oba odbiorniki wymagają wspólnego trybu chłodzenia lub ogrzewania.
Dwie jednostki klasy 2,0 kW: Taka para Elite S2 jest ujęta w tabeli, ale ma 4,00 kW nominalnego chłodzenia i 4,40 kW grzania. Dane tej konfiguracji warto porównać z potrzebami obu pokoi.
Trasy 14 i 16 m: Suma 30 m oraz oba odcinki poniżej 20 m mieszczą się w limitach. Instrukcja AJ050 nie wymaga dla takiej długości dodatkowego R32, po spełnieniu pozostałych warunków instalacji.
Wspomaganie ogrzewania dwóch pomieszczeń: Nominalne 5,60 kW dotyczy warunków z temperaturą zewnętrzną +7°C. Przed wykorzystaniem jako ogrzewania zimowego porównuje się potrzeby budynku z osiągami przy mrozie.
Samsung AJ050TXJ2KG/EU — parametry do projektu
Dwie jednostki wewnętrzne i jeden AJ050TXJ2KG/EU: odniesienie 2 × AR70F09CAAWNEU ma nominalnie 5,00 kW chłodzenia i 5,60 kW grzania, SEER 8,54, SCOP 4,64 oraz klasy A+++/A++ dla sezonu umiarkowanego. ErP zaokrągla wskaźniki do 8,5/4,6. Nominalny pobór tego układu wynosi 1,22/1,28 kW; moc i pobór mniejszych konfiguracji odczytuje się osobno.
Moc akustyczna agregatu wynosi 61 dB(A). Ciśnienie akustyczne 46/47 dB(A) to odrębny pomiar w chłodzeniu/grzaniu, w komorze bezechowej. Katalogowe temperatury pracy: chłodzenie −10…+46°C, ogrzewanie −15…+24°C. Wymiary szerokość × głębokość × wysokość to 790 × 285 × 548 mm, masa 33 kg, a zasilanie jest jednofazowe 220–240 V, 50 Hz.
Obowiązuje 30 m sumy rur i 3–20 m na gałąź, do 15 m różnicy wysokości agregat–jednostka wewnętrzna oraz do 7,5 m między odbiornikami. Dwa porty mają po 6,35 mm przyłącza cieczy i 9,52 mm gazu. Fabryczne 1,18 kg R32 nie wymaga dodatku w dopuszczonym limicie długości. Zakup obejmuje sam agregat, a pełną parę odbiorników oraz jej wyposażenie i montaż dobiera się oddzielnie.
FAQ — konfiguracje i instalacja Samsung AJ050TXJ2KG/EU
Czy Samsung AJ050TXJ2KG/EU obsługuje jeden, dwa czy trzy pokoje?
Ma dwa przyłącza i wymaga dwóch podłączonych, kompatybilnych jednostek wewnętrznych. Tabela Samsung nie dopuszcza instalacji z tylko jednym odbiornikiem. Trzeci wymaga wyboru innego agregatu. Liczba portów nie oznacza liczby jednostek dołączonych do zakupu.
Jak uzyskać referencyjne 5,00 kW chłodzenia?
Udokumentowana konfiguracja obejmuje dwie Elite S2 AR70F09CAAWNEU klasy 2,5 kW. Tabela podaje dla tego połączenia łącznie 5,00 kW nominalnego chłodzenia i 5,60 kW grzania oraz SEER 8,54 i SCOP 4,64. Dobór do pomieszczeń wymaga obliczeń ich zapotrzebowania.
Jakie osiągi mają dwie mniejsze Elite S2 po 2,0 kW?
Para AR70F07CAAWNEU z tym agregatem osiąga w tabeli 4,00 kW nominalnego chłodzenia oraz 4,40 kW grzania, z SEER 8,51 i SCOP 4,61. Sam agregat o oznaczeniu 5,0 kW nie daje podstaw do przypisania tej parze referencyjnych 5,00/5,60 kW.
Czy moc klas jednostek wewnętrznych jest równa ich wydajności w zestawie?
Nie w każdej konfiguracji. Dwie klasy 2,0 i 3,5 kW dają 5,5 kW sumy klas, lecz para Elite S2 7+12 ma z AJ050 nominalnie 5,00 kW chłodzenia, podzielone na 1,82 i 3,18 kW. Trzeba odczytać odpowiedni wiersz tabeli, zamiast dodawać oznaczenia handlowe.
Do jakiego sezonu i urządzeń odnosi się SCOP 4,64?
Do sezonu klimatu umiarkowanego i pary AR70F09CAAWNEU z AJ050TXJ2KG/EU. Ten zestaw ma A+++ w chłodzeniu oraz A++ w ogrzewaniu. Dokument Ecodesign zaokrągla SEER i SCOP do 8,5/4,6. Inne pary mają własne wskaźniki i nie otrzymują automatycznie tej referencji.
Czy AJ050 może pracować z konsolą klasy 5,2 kW?
Macierz wskazuje konsolę AJ052TNJDKG/EU dla tego agregatu, lecz konkretna para musi być dopuszczona w tabeli kombinacji. Instrukcja podaje dla niej przyłącze gazowe 12,70 mm, a port agregatu ma 9,52 mm. Dobór połączenia średnic wymaga właściwej instrukcji; nie oznacza to zgodności kasety AJ052TNNDKG ani kanałowych klasy 5,2 kW.
Czy każda gałąź może mieć 20 m rur?
Jedna gałąź może mieć do 20 m, ale suma obu nie może przekroczyć 30 m. Dwie po 20 m dałyby 40 m i przekroczyły limit całego układu. Minimum odcinka wynosi 3 m; dodatkowo obowiązują różnice wysokości 15 m agregat–odbiornik oraz 7,5 m między jednostkami wewnętrznymi.
Ile R32 trzeba dodać przy trasach 14 i 16 m?
Według instrukcji AJ050 dodatkowy czynnik nie jest wymagany do dopuszczalnej długości instalacji. Fabryczne 1,18 kg R32 obejmuje w tym przykładzie 30 m sumy rur, z każdą gałęzią krótszą niż 20 m. Pozostaje kontrola wysokości oraz wybranej kombinacji urządzeń.
Jak porównać 61 dB(A) z wartością 46 dB(A)?
61 dB(A) jest mocą akustyczną agregatu, potwierdzoną w specyfikacji i ErP konfiguracji referencyjnej. 46 dB(A) dotyczy ciśnienia w chłodzeniu; w grzaniu ciśnienie wynosi 47 dB(A). Ciśnienie zmierzono w komorze bezechowej i zależy od warunków pomiaru. Nie jest innym zapisem tej samej wielkości.
Co zamawiam razem z agregatem i czy może grzać zimą?
Zakup dotyczy samego AJ050TXJ2KG/EU. Jednostki pokojowe, piloty, ich funkcje WindFree lub Wi-Fi oraz montaż dobiera się oddzielnie. Zakres ogrzewania agregatu wynosi −15…+24°C, a nominalne 5,60 kW grzania określono przy +7°C. Pokrycie zapotrzebowania w czasie mrozu wymaga odrębnej oceny osiągów instalacji.
