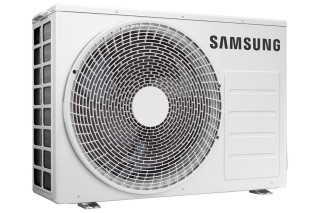

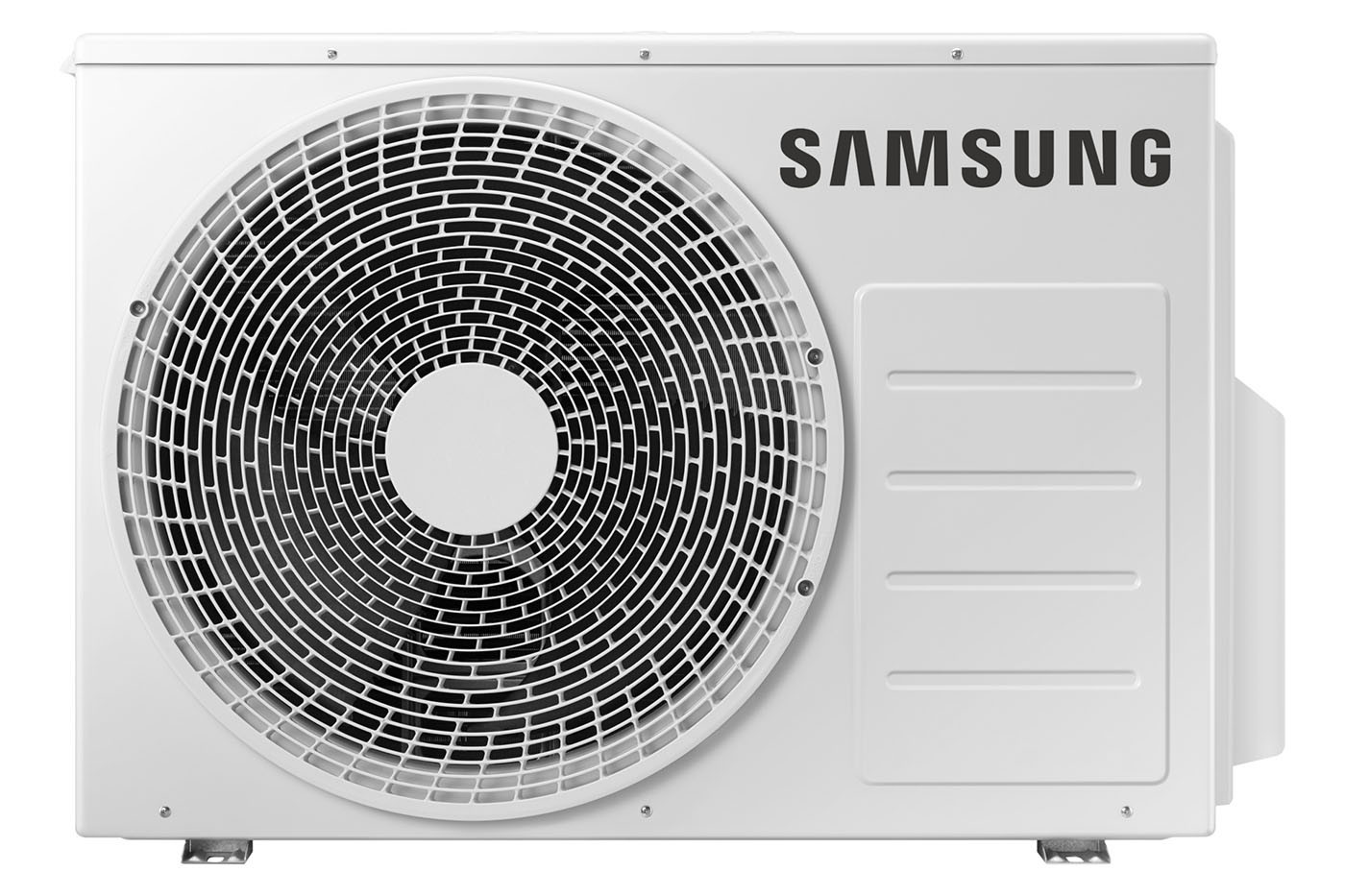

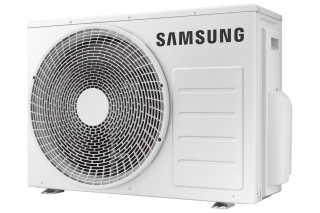

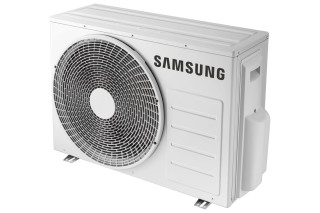

Samsung AJ052TXJ3KG/EU FJM – jednostka zewnętrzna multisplit 5,2 kW do 3 jednostek wewnętrznych
Samsung AJ052TXJ3KG/EU FJM — agregat 5,2 kW do dwóch lub trzech stref
Samsung AJ052TXJ3KG/EU FJM to agregat multisplit z trzema przyłączami, przeznaczony do dwóch lub trzech jednostek wewnętrznych. Referencyjny układ trzech Elite S2 AR70F09CAAWNEU ma 5,20 kW nominalnego chłodzenia i 6,30 kW grzania. Chłodzenie jest dzielone między pomieszczenia; trzy odbiorniki klasy 2,5 kW nie zapewniają łącznie 7,5 kW jednoczesnej wydajności. Dobór uwzględnia obciążenia każdej strefy oraz konkretny wiersz tabeli Samsung.
Dla tej konfiguracji producent określa SEER 7,70, SCOP 4,30 i klasy A++/A+. Przy dwóch takich odbiornikach zmieniają się zarówno wydajność, jak i wskaźniki sezonowe. Jednostka zewnętrzna ma inwerterową sprężarkę Twin BLDC Rotary, czynnik R32 oraz korpus 880 × 310 × 638 mm o masie 44,5 kg. Obsługuje do 50 m sumy rur, z dodatkowym napełnieniem powyżej 30 m. Zakup obejmuje sam agregat; zgodne jednostki pokojowe i montaż dobiera się osobno.
- Do dwóch lub trzech odbiorników
Trzy porty pozwalają zaprojektować układ trzystrefowy; dopuszczone minimum to dwie jednostki wewnętrzne.
- 5,20 kW chłodzenia całego układu
Dla trzech Elite S2 klasy 2,5 kW tabela określa także 6,30 kW nominalnego grzania.
- A++ / A+ dla trzech Elite S2
SEER 7,70 oraz SCOP 4,30 odnoszą się do 3 × AR70F09CAAWNEU. Para ma odrębną referencję.
- Obudowa o szerokości 880 mm
Agregat ma 310 mm głębokości, 638 mm wysokości i masę 44,5 kg. Wymaga miejsca na wentylację i serwis.
- Łącznie do 50 m instalacji
Każda trasa może mieć do 25 m, przy równoczesnym zachowaniu limitu sumy wszystkich gałęzi.
- Dodatek R32 powyżej 30 m
Fabryczne 1,55 kg uzupełnia się o 10 g na każdy metr sumy rur przekraczający próg 30 m.
Jak dobrać odbiorniki i instalację do Samsung AJ052TXJ3KG/EU?
Wydajność układu z trzema odbiornikami
Trzy klasy 2,5 kW i jedna wspólna wydajność
Konfiguracja 9+9+9, czyli trzy Elite S2 AR70F09CAAWNEU, ma nominalnie 5,20 kW chłodzenia. Producent dzieli je na 1,73, 1,73 i 1,74 kW w warunkach nominalnych. W grzaniu układ osiąga 6,30 kW, po 2,10 kW na odbiornik. Suma klas 7,5 kW nie stanowi mocy dostępnej jednocześnie w trzech pokojach.
Dobór w klasie około 5 kW
Jeżeli punktem wyjścia jest klimatyzacja o mocy 5 kW, porównaj tę wartość z obciążeniem całego obsługiwanego układu. AJ052 rozdziela chłodzenie między dwie lub trzy strefy. Właściwy wiersz tabeli pokazuje zarówno sumę wydajności, jak i udział poszczególnych odbiorników; to podstawa porównania z potrzebami pomieszczeń.
Efektywność z właściwej tabeli kombinacji
Trzy AR70F09CAAWNEU uzyskują SEER 7,70 i SCOP 4,30 oraz klasy A++ w chłodzeniu i A+ w ogrzewaniu. Samsung podaje te wartości w tabeli konfiguracji. Wskaźniki 8,51/4,60 i klasy A+++/A++ należą do pary tych jednostek z tym samym agregatem; nie opisują połączenia trzech odbiorników.
Nominalny pobór i zakres regulacji
Dla referencji 9+9+9 nominalny pobór całego zestawu wynosi 1,25 kW w chłodzeniu i 1,32 kW w grzaniu. Tabela uwzględnia także odbiorniki wewnętrzne. Podaje zakres wydajności chłodniczej 1,45–6,80 kW i grzewczej 1,00–7,30 kW. Sprężarka Twin BLDC Rotary z regulacją inwerterową dopasowuje pracę do warunków obciążenia.
Połączenia FJM i wybór jednostek pokojowych
Możliwe także dwa odbiorniki
AJ052 ma trzy przyłącza, ale może pracować z dopuszczoną parą. Dwie AR70F09CAAWNEU osiągają nominalnie 5,00 kW chłodzenia i 5,80 kW grzania, z poborem 1,16/1,51 kW. Przy wyborze dwóch jednostek parametry odczytuje się z tabeli par, zamiast przenosić wydajność, pobór i klasy połączenia 9+9+9.
Różne wielkości trzech Elite S2
Tabela obejmuje m.in. 7+7+12, z dwiema AR70F07CAAWNEU i jedną AR70F12CAAWNEU. Nominalne chłodzenie 5,20 kW dzieli się na 1,39, 1,39 i 2,42 kW. Dla układu 9+9+12 podział wynosi 1,53, 1,53 i 2,14 kW. Dobór większego odbiornika wymaga sprawdzenia udziałów mocy wszystkich pokoi.
Kasety, kanałowe i konsole w macierzy
Macierz AJ052 wskazuje kasety jednokierunkowe AJ026TN1DKG/EU i AJ035TN1DKG/EU, czterokierunkowe AJ016/020/026/035TNNDKG/EU, kanałowe z rodziny AJ026/035TNL*EG/EU oraz konsole AJ026/035/052TNJDKG/EU. Każde pełne połączenie wymaga sprawdzenia własnej tabeli. Kaseta AJ052TNNDKG/EU oraz kanałowe AJ052TNMDEG/EU i AJ052BNMDEG/EU nie są dopuszczone do tego agregatu.
Sterowanie zależy od odbiorników
Jednostki pokojowe zapewniają własne nastawy temperatury i sposób nawiewu. Dostępność WindFree, SmartThings/Wi-Fi, filtrów i pilotów wynika z konkretnych modeli. Cały FJM pracuje w jednym trybie chłodzenia albo ogrzewania; nie obsługuje jednocześnie chłodzenia jednej strefy i grzania drugiej. Sam agregat nie oznacza zakupu tego wyposażenia.
Trasy instalacyjne i ustawienie obudowy
Limit 50 m dla sumy gałęzi
Dopuszczalna długość jednej gałęzi wynosi do 25 m, a suma wszystkich do 50 m. Trzy trasy po 25 m dałyby 75 m i przekroczyły limit układu. Instrukcja podaje minimum 3 m odcinka. Trzeba także zachować 15 m różnicy wysokości między agregatem a odbiornikiem i 7,5 m między jednostkami pokojowymi.
Obliczenie dodatkowego R32
Fabryczne napełnienie 1,55 kg obejmuje 30 m sumy rur. Powyżej tej wartości dodaje się 10 g/m nadwyżki. Dla odcinków 12, 16 i 20 m suma wynosi 48 m: dodatek to (48 − 30) × 10 = 180 g, a całkowite napełnienie 1,73 kg. Każdy odcinek mieści się w 25 m; pozostałe warunki instalacji sprawdza monter.
Przyłącza oraz konstrukcja o masie 44,5 kg
Korpus ma 880 × 310 × 638 mm w kolejności szerokość × głębokość × wysokość. Trzy przyłącza cieczy mają po 6,35 mm, a gazowe dwie średnice 9,52 mm oraz jedną 12,70 mm. Odbiorniki przyporządkowuje się do portów według instrukcji. Agregat wykorzystuje jeden wentylator BLDC i antykorozyjne lamele; podpory oraz wolne przestrzenie dobiera się do stanowiska.
Warunki temperatury i akustyki
Zakres pracy wynosi −10…+46°C w chłodzeniu oraz −15…+24°C w ogrzewaniu. Katalogowa moc akustyczna to 61 dB(A). Oddzielny pomiar ciśnienia w komorze bezechowej daje 46 dB(A) w chłodzeniu i 48 dB(A) w grzaniu. Nominalne 6,30 kW grzania dotyczy +7°C na zewnątrz; wydajność zimą trzeba odczytać dla rzeczywistej temperatury.
Dla kogo przeznaczony jest trójportowy agregat AJ052?
AJ052 pozwala ocenić warianty z dwoma albo trzema odbiornikami, przy jednym stanowisku na jednostkę zewnętrzną. Wybór wynika z zapotrzebowania stref, danych dopuszczonej konfiguracji i przebiegu instalacji.
Dla projektujących trzy strefy: Wspólny agregat obsługuje trzy zgodne odbiorniki. Podział nominalnej wydajności pomaga ocenić potrzeby wszystkich pomieszczeń przy jednoczesnej pracy.
Dla inwestorów wybierających dwa odbiorniki: Tabela przewiduje także pary. Trzeba korzystać z ich własnych parametrów, nawet jeśli jednostka zewnętrzna ma niewykorzystany trzeci port.
Dla układów z większym i mniejszym pokojem: Połączenie 7+7+12 kieruje 2,42 kW nominalnego chłodzenia do większego odbiornika, a po 1,39 kW do dwóch pozostałych.
Dla planujących dłuższe rozprowadzenie rur: Limit sumy 50 m może ułatwić projekt trzech tras. Maksimum 25 m jednej gałęzi i wysokości pozostają odrębnymi warunkami.
Dla wnętrz wymagających różnych form nawiewu: Macierz obejmuje wskazane kasety, kanałowe i konsole. Pełna kombinacja musi mieć potwierdzenie, aby właściwie przypisać osiągi i porty.
Dla dysponujących miejscem na większą obudowę: Urządzenie o szerokości 880 mm i masie 44,5 kg wymaga odpowiedniego stanowiska, podpór, przepływu powietrza i dostępu serwisowego.
Przykłady wykorzystania Samsung AJ052 w dwóch i trzech strefach
Poniższe przykłady opierają się na udokumentowanych połączeniach Elite S2 oraz limitach AJ052. Ułatwiają porównanie układów, ale ostateczny dobór wymaga obliczeń obciążeń pomieszczeń i sprawdzenia warunków montażu.
Trzy odbiorniki Elite S2 klasy 2,5 kW: W konfiguracji 9+9+9 nominalna suma chłodzenia wynosi 5,20 kW. Udziały 1,73/1,73/1,74 kW pozwalają porównać tabelę z obciążeniem każdej strefy.
Dwa mniejsze pokoje i większa strefa: Dla 7+7+12 producent podaje 1,39/1,39/2,42 kW chłodzenia. Układ ma nominalnie 6,30 kW grzania, a jego dobór opiera się na danych tej kombinacji.
Dwie strefy z jednostkami po 2,5 kW: Para 9+9 ma łącznie 5,00 kW chłodzenia i 5,80 kW grzania. To udokumentowana alternatywa dla trzech odbiorników, z osobnymi klasami sezonowymi.
Trzy trasy 12, 16 i 20 m: Długości dają 48 m sumy i mieszczą się w maksimum 25 m gałęzi. Instrukcja wymaga w tym przykładzie dodania 180 g R32 do fabrycznego napełnienia.
Odbiorniki w osobnych pokojach biura: Ustawienie temperatury w każdej strefie można dopasować do użytkowników. Cały układ wymaga wspólnego trybu chłodzenia lub ogrzewania.
Ogrzewanie w okresach przejściowych: Trzy referencyjne Elite S2 mają nominalnie po 2,10 kW grzania. Przy ocenie pracy zimą porównuje się osiągi dla temperatury zewnętrznej z potrzebami budynku.
Samsung AJ052TXJ3KG/EU — dane układu i wymagania instalacji
Minimum dwie, maksimum trzy jednostki wewnętrzne: odniesienie 3 × AR70F09CAAWNEU ma 5,20/6,30 kW nominalnej wydajności chłodzenia/grzania, SEER 7,70, SCOP 4,30 i klasy A++/A+. Pobór tej konfiguracji wynosi 1,25/1,32 kW. Para tych samych jednostek ma odrębnie 5,00/5,80 kW, SEER 8,51, SCOP 4,60 i A+++/A++.
Agregat ma wymiary 880 × 310 × 638 mm (szerokość × głębokość × wysokość), masę 44,5 kg i zasilanie 1-fazowe 220–240 V, 50 Hz. Katalogowa moc akustyczna wynosi 61 dB(A), a ciśnienie akustyczne w chłodzeniu/grzaniu 46/48 dB(A). Chłodzenie może pracować w zakresie −10…+46°C, ogrzewanie −15…+24°C; nominalne grzanie odnosi się do temperatury zewnętrznej +7°C.
Dopuszczono do 50 m sumy rur i do 25 m jednej gałęzi; minimum według instrukcji wynosi 3 m. Różnice wysokości: do 15 m agregat–odbiornik i do 7,5 m między odbiornikami. Przyłącza cieczy: 3 × 6,35 mm, gazu: 2 × 9,52 mm + 1 × 12,70 mm. Fabryczne 1,55 kg R32 obejmuje 30 m, a powyżej tego progu dodaje się 10 g/m nadwyżki. Odbiorniki, sterowanie i montaż zamawia się oddzielnie.
FAQ — wydajność oraz połączenia Samsung AJ052TXJ3KG/EU
Ile odbiorników trzeba podłączyć do Samsung AJ052TXJ3KG/EU?
Agregat obsługuje minimum dwie, maksimum trzy kompatybilne jednostki wewnętrzne. Tabela kombinacji nie dopuszcza pracy z jednym podłączonym odbiornikiem. Trzy porty określają możliwości instalacji; sam produkt jest jednostką zewnętrzną bez urządzeń pokojowych.
Czy trzy jednostki po 2,5 kW dadzą 7,5 kW chłodzenia?
Dla trzech Elite S2 AR70F09CAAWNEU tabela AJ052 podaje 5,20 kW nominalnego chłodzenia, podzielone na 1,73, 1,73 i 1,74 kW. Nominalne grzanie wynosi 6,30 kW, po 2,10 kW na odbiornik. Dodanie klas handlowych nie określa wydajności całej konfiguracji.
Jakie klasy energetyczne ma połączenie trzech Elite S2?
Trzy AR70F09CAAWNEU z AJ052TXJ3KG/EU mają według tabeli Samsung SEER 7,70, SCOP 4,30 oraz klasy A++ w chłodzeniu i A+ w ogrzewaniu. Wskaźników 8,51/4,60 i klas A+++/A++ z pary tych jednostek nie należy przenosić na układ trzech odbiorników.
Jak zmieniają się parametry po podłączeniu dwóch AR70F09CAAWNEU?
Para ma nominalnie 5,00 kW chłodzenia i 5,80 kW grzania, SEER 8,51 i SCOP 4,60, klasy A+++/A++. Oficjalna karta produktu ErP opisuje tę referencję z zaokrągleniem SEER do 8,5 oraz sezonem klimatu umiarkowanego. Pobór nominalny pary wynosi 1,16/1,51 kW, a nie 1,25/1,32 kW układu trzech jednostek.
Jak rozdziela się chłodzenie przy układzie 7+7+12?
Konfiguracja dwóch AR70F07CAAWNEU i jednej AR70F12CAAWNEU osiąga nominalnie 5,20 kW chłodzenia: 1,39, 1,39 i 2,42 kW. Jej wydajność grzewcza wynosi 6,30 kW. Wybór większego odbiornika należy ocenić wobec obciążenia jego pokoju oraz udziałów dostępnych dla pozostałych jednostek.
Czy można zastosować kasetę albo kanałową jednostkę 5,2 kW?
AJ052TXJ3KG/EU nie jest dopuszczony do kasety AJ052TNNDKG/EU ani kanałowych AJ052TNMDEG/EU i AJ052BNMDEG/EU. Macierz wskazuje mniejsze wybrane kasety i kanałowe, a także konsolę AJ052TNJDKG/EU. Zgodność jednego typu nie zatwierdza każdej mieszanej konfiguracji; potrzebna jest właściwa tabela połączenia.
Czy trzy gałęzie mogą mieć po 25 m?
Nie: 25 m jest limitem jednej gałęzi, a suma wszystkich rur może mieć najwyżej 50 m. Trzy po 25 m dałyby 75 m. Dodatkowo instrukcja podaje minimum 3 m odcinka i limity wysokości 15 m między agregatem a odbiornikiem oraz 7,5 m między odbiornikami.
Ile czynnika dodać przy 48 m łącznej długości rur?
AJ052 ma fabrycznie 1,55 kg R32, obejmujące 30 m sumy rur. Dla 48 m należy dodać (48 − 30) × 10 g, czyli 180 g, uzyskując łącznie 1,73 kg. Przykład gałęzi 12, 16 i 20 m spełnia ograniczenia długości; trzeba jeszcze sprawdzić wysokości, porty i dopuszczenie urządzeń.
Jak interpretować hałas 61 oraz 46/48 dB(A)?
61 dB(A) jest katalogową mocą akustyczną jednostki zewnętrznej. 46/48 dB(A) opisuje ciśnienie akustyczne w chłodzeniu/grzaniu, mierzone w komorze bezechowej. Są to różne parametry; ciśnienie w miejscu montażu zależy także od odległości, otoczenia i odbić dźwięku.
Czy agregat zapewnia Wi-Fi, WindFree i stałe 6,3 kW grzania zimą?
Wi-Fi/SmartThings, WindFree oraz pozostałe funkcje pokojowe zależą od dobranych jednostek wewnętrznych. Agregat ma zakres ogrzewania −15…+24°C, ale nominalne 6,30 kW układu trzech referencyjnych Elite S2 określono przy +7°C na zewnątrz. Dla mrozu trzeba sprawdzić tabelę osiągów; wszystkie strefy pracują we wspólnym trybie.
