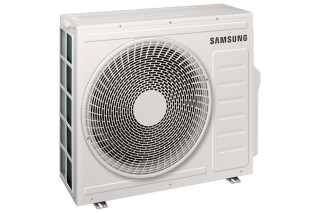

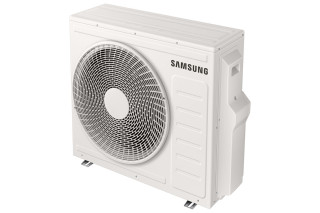

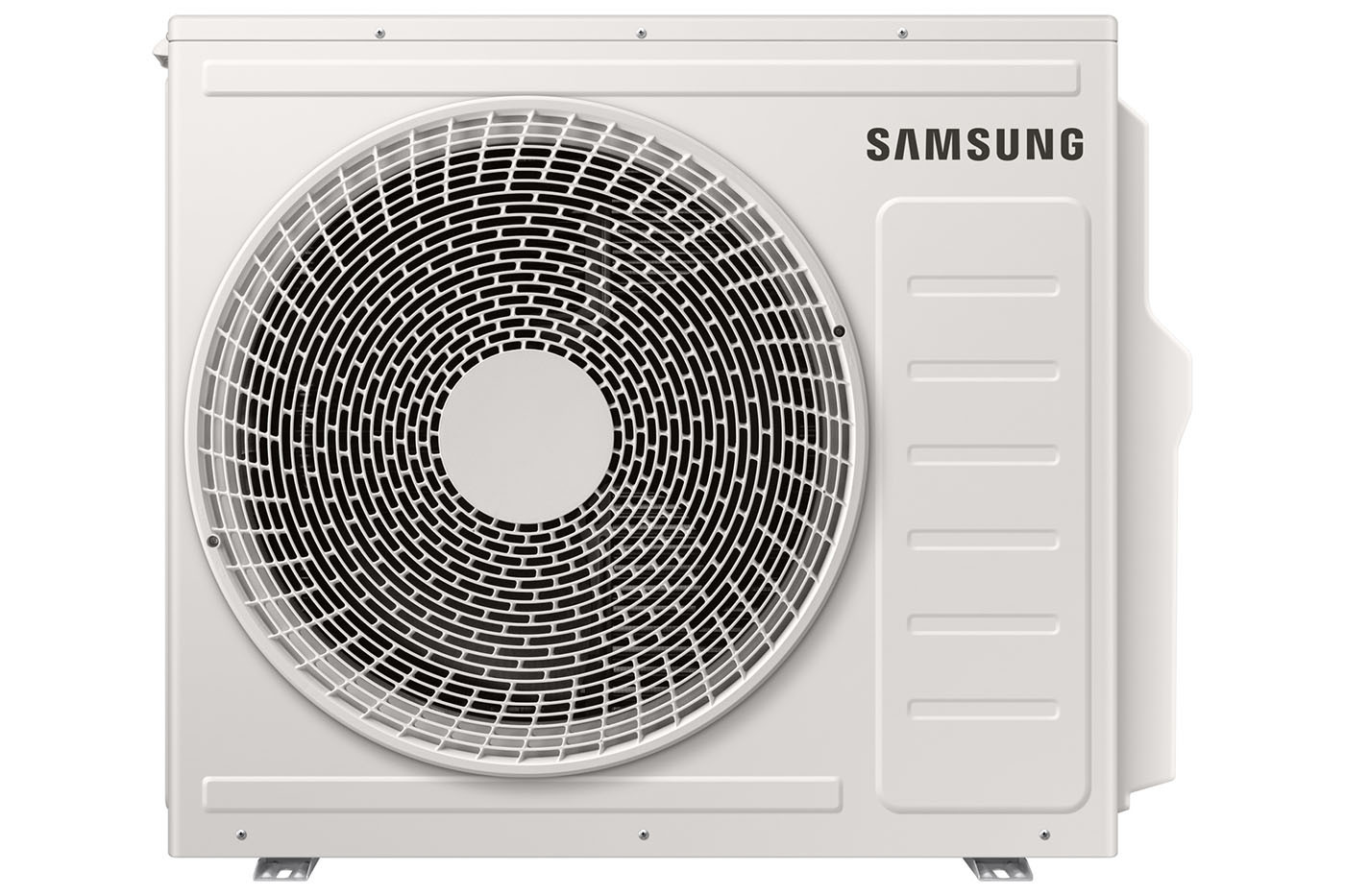

Samsung AJ068TXJ3KG/EU FJM – jednostka zewnętrzna multisplit 6,8 kW do 3 jednostek wewnętrznych
Samsung AJ068TXJ3KG/EU FJM — 6,8 kW chłodzenia dla układu dwóch lub trzech stref
Samsung AJ068TXJ3KG/EU FJM jest jednostką zewnętrzną multisplit do dwóch lub trzech kompatybilnych odbiorników. Nominalne 6,80 kW chłodzenia i 8,00 kW grzania opisują tutaj połączenie z trzema Elite S2 AR70F12CAAWNEU. Wydajność wspólnego układu jest dzielona między pomieszczenia, dlatego ocenia się zarówno ich łączne obciążenie, jak i udział mocy każdego pokoju. Trzy urządzenia klasy 3,5 kW nie oznaczają 10,5 kW dostępnych jednocześnie.
Konfiguracja 12+12+12 osiąga według tabeli Samsung SEER 7,69, SCOP 4,32 oraz klasy A++/A+. Agregat wykorzystuje inwerterową sprężarkę Twin BLDC Rotary, R32 i pojedynczy wentylator BLDC. Obudowa o wymiarach 880 × 310 × 798 mm waży 57,5 kg. Macierz dopuszcza wybrane jednostki ścienne, kasety i kanałowe, z osobnymi warunkami połączeń. Zakup obejmuje sam agregat; jednostki wewnętrzne oraz instalację dobiera się oddzielnie.
- Trzy przyłącza, minimum dwa odbiorniki
AJ068 przeznaczono do dopuszczonych połączeń dwóch lub trzech jednostek wewnętrznych FJM.
- Nominalne 6,80 / 8,00 kW
Wydajność chłodzenia/grzania dla trzech Elite S2 AR70F12CAAWNEU; moc układu dzieli się między pomieszczenia.
- SEER 7,69 i SCOP 4,32
Referencja 12+12+12 ma klasy A++/A+. Inne konfiguracje wymagają sprawdzenia swoich wskaźników.
- Obudowa wysoka na 798 mm
Korpus o szerokości 880 mm i głębokości 310 mm waży 57,5 kg, z pojedynczym wentylatorem.
- Wybrane kasety i kanałowe 5,2 kW
Macierz obejmuje m.in. AJ052TNNDKG/EU i AJ052BNMDEG/EU. Konsole TNJDKG są wyłączone.
- R32: fabrycznie 2,00 kg
Limit 50 m rur wymaga maksymalnie 200 g dodatku, naliczanego dopiero powyżej 30 m sumy tras.
Wydajność i kompatybilność Samsung AJ068TXJ3KG/EU
Dobór wspólnej mocy dla dwóch lub trzech pomieszczeń
Referencja z trzema Elite S2 klasy 3,5 kW
Trzy AR70F12CAAWNEU tworzą z AJ068 układ 12+12+12 o nominalnej wydajności 6,80 kW chłodzenia i 8,00 kW grzania. Tabela rozdziela chłodzenie na 2,26, 2,27 i 2,27 kW, a grzanie na 2,66, 2,67 i 2,67 kW. Każdy odbiornik należy ocenić wobec obciążenia swojego pomieszczenia, szczególnie przy równoczesnej pracy wszystkich stref.
Suma klas nie jest mocą układu
Oznaczenia trzech jednostek klasy 3,5 kW dają 10,5 kW sumy klas, lecz wydajność referencyjna ich połączenia wynosi 6,80 kW. Przykładowo układ trzech AR70F09CAAWNEU, klasy 2,5 kW, również ma nominalnie 6,80 kW chłodzenia, z udziałami 2,26/2,27/2,27 kW. Obie konfiguracje różnią się danymi sezonowymi i poborem.
Inwerter oraz pobór konfiguracji 12+12+12
Agregat wykorzystuje sprężarkę Twin BLDC Rotary sterowaną inwerterowo. Dla trzech referencyjnych Elite S2 nominalny pobór wynosi 1,80 kW w chłodzeniu i 1,81 kW w grzaniu, z uwzględnieniem jednostek wewnętrznych. Zakres wydajności tej konfiguracji to 1,80–8,40 kW chłodzenia oraz 1,40–9,80 kW grzania; wartości elektryczne opisują inną wielkość niż moc chłodnicza.
SEER i SCOP dopasowane do odbiorników
Dla 12+12+12 tabela Samsung określa SEER 7,69 i SCOP 4,32, klasy A++/A+. Układ 7+9+9 ma SEER 7,75 i SCOP 4,32, lecz 6,50 kW nominalnego chłodzenia. Jego karta ErP zaokrągla wskaźniki do 7,8/4,3 i wskazuje klimat umiarkowany. Nie należy łączyć chłodzenia 6,80 kW jednej konfiguracji z SEER 7,75 drugiej.
Kompatybilność i funkcje po stronie pomieszczeń
Dwie jednostki Elite S2 po 3,5 kW
AJ068 dopuszcza również pary. Dwie AR70F12CAAWNEU mają nominalnie 6,50 kW chłodzenia i 7,80 kW grzania, SEER 7,56 i SCOP 4,27. Ich nominalny pobór wynosi 1,77/1,91 kW. Niewykorzystane trzecie przyłącze nie zmienia pary w układ o parametrach połączenia trzech odbiorników.
Większy odbiornik i dwie mniejsze strefy
W konfiguracji 7+7+12 dwie AR70F07CAAWNEU i jedna AR70F12CAAWNEU mają podział chłodzenia 1,81, 1,81 i 3,18 kW, łącznie 6,80 kW. Dla 7+9+12 podział wynosi 1,70/2,13/2,97 kW. Tabela umożliwia porównanie udziałów większego i mniejszych pomieszczeń przed wyborem jednostek.
Kasety i kanałowe, bez konsol TNJDKG
Macierz wymienia kasety jednokierunkowe AJ026TN1DKG/EU i AJ035TN1DKG/EU, czterokierunkowe AJ016/020/026/035/052TNNDKG/EU oraz kanałowe AJ026/035TNL*EG/EU i AJ052BNMDEG/EU lub starsze AJ052TNMDEG/EU. Zgodność typu wymaga jeszcze zatwierdzenia pełnej kombinacji. Instrukcja wyklucza konsole rodziny AJ***TNJDKG; ścienne klasy 6,5 kW również nie są wskazane dla AJ068 w tej macierzy.
Nastawy pokojowe i wspólny tryb
Temperaturę oraz nawiew ustawia się na odpowiednich jednostkach wewnętrznych. Ich model określa dostępność WindFree, Wi-Fi/SmartThings, filtrów i pilota. FJM wymaga zgodnego trybu: chłodzenia albo ogrzewania. Jeden odbiornik nie może równocześnie chłodzić, kiedy drugi grzeje; sam agregat nie obejmuje urządzeń ani akcesoriów pokojowych.
Warunki prowadzenia rur i pracy jednostki zewnętrznej
Długości tras należy sprawdzać razem
Jedna gałąź może mieć najwyżej 25 m, ale suma dwóch lub trzech nie może przekroczyć 50 m. Dopuszczony przykład długości to 15, 15 i 20 m; trzy gałęzie po 20 m dałyby niedopuszczalne 60 m. Instrukcja podaje minimum 3 m na odcinek, do 15 m różnicy wysokości agregat–odbiornik oraz do 7,5 m między odbiornikami.
Dodatkowy czynnik przy pełnym limicie 50 m
Fabryczne 2,00 kg R32 wystarcza według instrukcji do 30 m sumy rur. Dla tras 15+15+20 m trzeba dodać (50 − 30) × 10 = 200 g, uzyskując 2,20 kg łącznego napełnienia. Próg 30 m i limit instalacji 50 m są odrębnymi wartościami; dawkę nalicza się od nadwyżki sumy rur.
Gabaryty, przyłącza i przepływ powietrza
Jednostka ma 880 × 310 × 798 mm w kolejności szerokość × głębokość × wysokość oraz masę 57,5 kg. Trzy porty cieczy mają 6,35 mm, a gazowe jedną średnicę 9,52 mm i dwie 12,70 mm. Połączenia dobiera się według instrukcji konkretnego odbiornika. Pojedynczy wentylator BLDC kieruje powietrze do przodu; konstrukcja wsporcza i wolna przestrzeń muszą zapewniać wentylację oraz dostęp do serwisu.
Temperatury pracy, ogrzewanie i hałas
Producent określa chłodzenie −10…+46°C i ogrzewanie −15…+24°C. Nominalne 8,00 kW grzania referencji podano przy temperaturze zewnętrznej +7°C; osiągi dla mrozu odczytuje się z właściwej tabeli. Moc akustyczna jednostki wynosi 64 dB(A), podczas gdy ciśnienie akustyczne w komorze bezechowej to 48/50 dB(A) w chłodzeniu/grzaniu. Te dwa parametry hałasu nie są zamienne.
Dla kogo agregat AJ068 będzie odpowiednim wyborem?
Wybór AJ068 warto oprzeć na oczekiwanej liczbie stref, rzeczywistej wydajności połączenia oraz typie odbiorników. Poniższe sytuacje pokazują, które wymagania można porównać z jego dokumentacją.
Dla trzech stref z obciążeniem około 6,8 kW: Konfiguracja 12+12+12 daje potwierdzony podział mocy. Należy porównać udziały z zapotrzebowaniem poszczególnych pomieszczeń, a także ich sumę z mocą całego układu.
Dla dwóch odbiorników wymagających około 6,5 kW: Para Elite S2 klasy 3,5 kW jest ujęta w tabeli jako 6,50 kW nominalnego chłodzenia. Ma własne wskaźniki i pobór, niezależnie od trzech portów agregatu.
Dla układu z jednym większym pokojem: Przykład 7+7+12 przydziela 3,18 kW chłodzenia większej jednostce i po 1,81 kW mniejszym. Dobór zależy od potrzeb tych stref.
Dla projektów z kasetą lub kanałową 5,2 kW: Macierz AJ068 zawiera wskazane modele tej klasy. Trzeba potwierdzić pełne połączenie oraz jego parametry, bez automatycznej zgody na każdą mieszaną trójkę.
Dla instalacji do 50 m sumy rur: Trzy gałęzie można rozprowadzić po budynku w granicach 25 m każdej. Powyżej 30 m sumy potrzebny jest dodatkowy R32 według dawki 10 g/m.
Dla stanowiska przystosowanego do 57,5 kg: Wysoka na 798 mm obudowa potrzebuje odpowiedniej konstrukcji wsporczej i miejsca na przepływ powietrza. Lokalizacja uwzględnia także warunki akustyczne.
Zastosowania Samsung AJ068: odbiorniki ścienne i zabudowa sufitowa
Przykłady przedstawiają dopuszczone konfiguracje Elite S2 i warunki tras instalacyjnych. W projektach z kasetami albo kanałowymi trzeba odczytać parametry właściwe dla ich pełnego połączenia.
Trzy Elite S2 po 3,5 kW: Konfiguracja 12+12+12 ma nominalnie 6,80/8,00 kW. Podział chłodzenia 2,26/2,27/2,27 kW pomaga porównać możliwości układu z równoczesnym obciążeniem pokoi.
Jedna mniejsza i dwie średnie strefy: Układ 7+9+9 osiąga 6,50 kW chłodzenia, z udziałami 1,86/2,32/2,32 kW. Jego grzanie wynosi 8,00 kW, a referencję sezonową potwierdza własna karta ErP.
Dwa większe pokoje z Elite S2: Para 12+12 ma po 3,25 kW nominalnego chłodzenia i po 3,90 kW grzania. Suma chłodzenia 6,50 kW nie jest tożsama z nominalnym 6,80 kW trójki.
Trzy trasy o długościach 15, 15 i 20 m: Suma 50 m mieści się w limicie agregatu i wymaga dodatku 200 g R32. Każda gałąź spełnia limit długości; pozostałe warunki ocenia się oddzielnie.
Zabudowa sufitowa w lokalu usługowym: Wybrane kasety lub kanałowe można uwzględnić w projekcie FJM. Parametry sezonowe i wydajność wynikają z tabeli ich konkretnego połączenia.
Wspólny tryb ogrzewania kilku pomieszczeń: Referencja trzech Elite S2 ma łącznie 8,00 kW nominalnego grzania. Zastosowanie w zimie wymaga oceny wydajności przy temperaturze zewnętrznej oraz strat ciepła budynku.
Podsumowanie danych Samsung AJ068TXJ3KG/EU
Porównując klimatyzatory o mocy 7 kW, uwzględnij, że nominalne 6,80 kW AJ068 jest wydajnością całego układu, rozdzielaną między pomieszczenia. Trzy referencyjne AR70F12CAAWNEU uzyskują 6,80/8,00 kW chłodzenia/grzania, SEER 7,69, SCOP 4,32 i klasy A++/A+. Nominalny pobór tej konfiguracji wynosi 1,80/1,81 kW. Dla dwóch albo innych trzech odbiorników odczytuje się osobny wiersz tabeli.
Agregat obsługuje minimum dwa i maksimum trzy odbiorniki, ma 880 × 310 × 798 mm (szerokość × głębokość × wysokość), masę 57,5 kg oraz zasilanie jednofazowe 220–240 V, 50 Hz. Moc akustyczna to 64 dB(A), odrębne ciśnienie 48/50 dB(A) w chłodzeniu/grzaniu. Zakresy temperatury: −10…+46°C chłodzenie, −15…+24°C ogrzewanie; nominalne grzanie jest określone przy +7°C na zewnątrz.
Instalacja ma limit 50 m sumy rur i 25 m na gałąź, z minimum 3 m według instrukcji. Wysokości ograniczono do 15 m agregat–odbiornik i 7,5 m między odbiornikami. Ciecz: 3 × 6,35 mm; gaz: 1 × 9,52 mm + 2 × 12,70 mm. Fabryczne 2,00 kg R32 obejmuje 30 m sumy, powyżej której dodaje się 10 g/m nadwyżki. Konsole TNJDKG są wyłączone; pełne połączenie pozostałych urządzeń zatwierdza się w tabeli kombinacji.
FAQ — dobór i montaż agregatu Samsung AJ068TXJ3KG/EU
Czy Samsung AJ068TXJ3KG/EU musi mieć trzy jednostki wewnętrzne?
Nie: producent dopuszcza dwie lub trzy kompatybilne jednostki. Nie dopuszcza pojedynczego podłączonego odbiornika. Trzy porty stanowią maksymalną liczbę przyłączy agregatu, a oferta nie zawiera jednostek pokojowych ani usługi montażu.
Do jakich urządzeń odnoszą się 6,80 kW chłodzenia i 8,00 kW grzania?
W tej karcie odniesieniem są trzy Elite S2 AR70F12CAAWNEU, klasy 3,5 kW. Tabela 12+12+12 podaje chłodzenie 2,26/2,27/2,27 kW oraz grzanie 2,66/2,67/2,67 kW, łącznie 6,80/8,00 kW. Suma klas 10,5 kW nie jest wydajnością całego połączenia.
Dlaczego dla trzech AR70F12CAAWNEU podano SEER 7,69 zamiast 7,75?
SEER 7,69 i SCOP 4,32 dotyczą w tabeli konfiguracji 12+12+12, o nominalnej wydajności 6,80/8,00 kW. Wartość SEER 7,75 dotyczy układu 7+9+9, który ma 6,50 kW chłodzenia oraz 8,00 kW grzania. Oba mają A++/A+, ale nie należy łączyć danych z różnych wierszy.
Jakie połączenie opisuje własna karta ErP z SEER 7,8?
Product Fiche, strona PDF2, wskazuje jedną AR70F07CAAWN i dwie AR70F09CAAWN, odpowiadające pełnym modelom Elite S2 z końcówką EU. Zaokrąglone SEER 7,8 i SCOP 4,3 dotyczą tego układu, ze SCOP dla klimatu umiarkowanego i Pdesignc 6,5 kW. Nie jest to dokument trzech AR70F12CAAWNEU.
Co uzyskuję z dwiema Elite S2 klasy 3,5 kW?
Dwie AR70F12CAAWNEU z AJ068 mają nominalnie 6,50 kW chłodzenia i 7,80 kW grzania, SEER 7,56 i SCOP 4,27, klasy A++/A+. Podział wynosi po 3,25 kW chłodzenia oraz po 3,90 kW grzania. Nominalny pobór tego połączenia to 1,77/1,91 kW.
Czy AJ068 współpracuje z konsolą TNJDKG albo kasetą 5,2 kW?
Instrukcja AJ068 wyklucza konsole AJ***TNJDKG. Macierz wskazuje natomiast kasetę AJ052TNNDKG/EU i kanałowe AJ052BNMDEG/EU lub starsze AJ052TNMDEG/EU. Dla wybranych urządzeń należy zatwierdzić pełną parę lub trójkę oraz jej osiągi i przyłącza według tabel producenta.
Czy trzy odcinki po 20 m są zgodne z limitem rur?
Nie: mimo że każdy jest krótszy od dopuszczalnych 25 m, ich suma wynosi 60 m, przekraczając limit 50 m dla AJ068. Instrukcja podaje także minimum 3 m gałęzi, do 15 m różnicy wysokości agregat–odbiornik i 7,5 m między odbiornikami.
Ile R32 potrzebuje instalacja o sumie 50 m?
Agregat ma fabrycznie 2,00 kg R32 dla sumy rur do 30 m. Przy 50 m należy dodać (50 − 30) × 10 g, czyli 200 g, uzyskując 2,20 kg. Przykład 15+15+20 m spełnia limity długości; montaż wymaga także kontroli wysokości i konkretnej konfiguracji.
Czy podane 48 dB(A) jest mocą akustyczną urządzenia?
48 dB(A) to ciśnienie akustyczne w chłodzeniu, a 50 dB(A) w grzaniu, z pomiaru w komorze bezechowej. Katalogowa moc akustyczna AJ068 wynosi 64 dB(A). Ciśnienie zależy od odległości i otoczenia, dlatego tych parametrów nie można traktować jako różnych zapisów jednej wartości.
Czy nominalne 8 kW grzania jest dostępne przy −15°C?
8,00 kW grzania układu referencyjnego określono przy +7°C na zewnątrz. Zakres pracy sięga −15°C, ale sama granica temperatury nie potwierdza nominalnej wydajności na mrozie. Trzeba sprawdzić właściwą tabelę osiągów i straty ciepła. Wi-Fi, WindFree i sterowanie dobiera się z jednostkami wewnętrznymi; wszystkie strefy korzystają ze wspólnego trybu.
