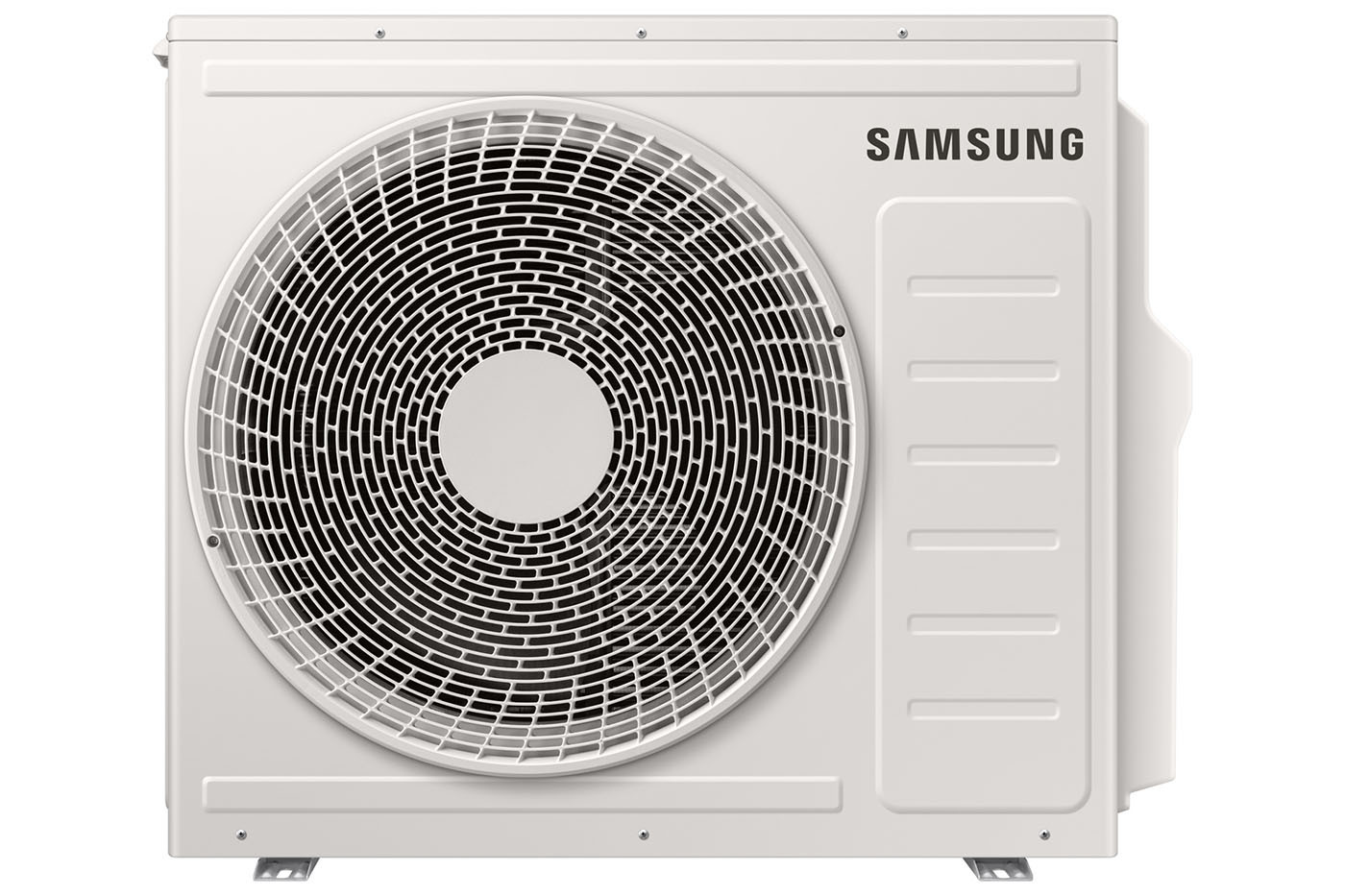

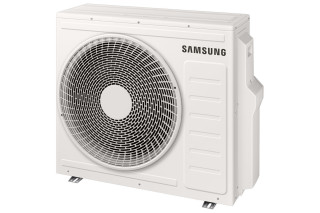

Samsung AJ080TXJ4KG/EU FJM – jednostka zewnętrzna multisplit 8,0 kW do 4 jednostek wewnętrznych
Samsung AJ080TXJ4KG/EU FJM — 8,0 kW chłodzenia do czterech stref
Samsung AJ080TXJ4KG/EU FJM to jednostka zewnętrzna multisplit z czterema przyłączami, przeznaczona do dwóch, trzech albo czterech kompatybilnych odbiorników. Nominalne 8,00 kW chłodzenia i 9,30 kW grzania opisują w tej karcie konfigurację trzech Elite S2 AR70F09CAAWNEU i jednej AR70F12CAAWNEU. Połączenie 9+9+9+12 pozwala ocenić trzy podobnie obciążone strefy i jedną większą, uwzględniając podział wspólnej mocy między pokoje.
Ta czwórka ma SEER 7,72, SCOP 4,11 oraz klasy A++/A+. Limit 70 m sumy rur ułatwia rozplanowanie tras w budynku, przy maksymalnie 25 m od agregatu do jednej jednostki. AJ080 wykorzystuje R32, inwerterową sprężarkę Twin BLDC Rotary i pojedynczy wentylator BLDC. Obudowa 880 × 310 × 798 mm waży 57,5 kg. Oferta obejmuje samą jednostkę zewnętrzną; urządzenia pokojowe, sterowanie i montaż dobiera się do projektu.
- Od dwóch do czterech odbiorników
Cztery przyłącza pozwalają zaplanować układ kilku stref, z minimum dwiema podłączonymi jednostkami FJM.
- 8,00 kW chłodzenia całego układu
Referencja 9+9+9+12 rozdziela chłodzenie na 1,82/1,82/1,82/2,54 kW, z większym udziałem dla czwartej strefy.
- 9,30 kW nominalnego grzania
Dane czwórki Elite S2 podano przy +7°C na zewnątrz; zimowy dobór uwzględnia tabelę wydajności i straty ciepła.
- SEER 7,72 / SCOP 4,11
Klasy A++/A+ opisują tę samą konfigurację czterech odbiorników, bez mieszania z referencją trzyelementową.
- Do 70 m sumy tras
Każdy odcinek może mieć najwyżej 25 m. Przekroczenie 30 m sumy wymaga dodatkowego R32 według dawki 20 g/m.
- Obudowa 880 × 310 × 798 mm
Jednostka o masie 57,5 kg ma pojedynczy wentylator BLDC i wymaga odpowiednio dobranego miejsca montażu.
Możliwości i warunki doboru Samsung AJ080TXJ4KG/EU
Jak AJ080 rozdziela moc między cztery strefy?
Trzy jednostki 2,5 kW i jedna 3,5 kW
Dla trzech AR70F09CAAWNEU i jednej AR70F12CAAWNEU tabela 9+9+9+12 podaje 8,00 kW nominalnego chłodzenia. Udziały to 1,82 kW dla każdej z trzech mniejszych jednostek oraz 2,54 kW dla większej. W grzaniu rozdział wynosi 2,21/2,21/2,21/2,67 kW, razem 9,30 kW. Taki podział pomaga ocenić możliwości wszystkich pokoi przy równoczesnej pracy.
Cztery jednakowe jednostki mają własne osiągi
Połączenie czterech AR70F09CAAWNEU ma łącznie 7,76 kW chłodzenia i 8,76 kW grzania. Na każdy odbiornik przypada odpowiednio 1,94 i 2,19 kW. SEER tej konfiguracji wynosi 7,69, SCOP 4,11, a nominalny pobór 1,94/2,06 kW. Liczba czterech portów i oznaczenie 8 kW nie gwarantują jednakowej wydajności dla każdej czwórki.
Inwerter i nominalny pobór 1,97/2,13 kW
Twin BLDC Rotary reguluje pracę sprężarki inwerterowo. W referencji 9+9+9+12 nominalny pobór, obejmujący również jednostki wewnętrzne, wynosi 1,97 kW w chłodzeniu i 2,13 kW w grzaniu. Zakres wydajności tej konfiguracji to 1,90–9,30 kW chłodzenia oraz 2,20–10,90 kW grzania. Pobór energii elektrycznej należy odczytywać oddzielnie od mocy oddawanej do pomieszczeń.
Sezonowe A++/A+ dla konkretnej czwórki
SEER 7,72 i SCOP 4,11 dotyczą układu 9+9+9+12. Ogólna wartość SEER 7,75 widoczna w materiałach AJ080 odnosi się m.in. do innego połączenia: 7+9+12, o nominalnym chłodzeniu 7,31 kW. Własna karta ErP tej trójki podaje zaokrąglone 7,8/4,1, ze SCOP dla klimatu umiarkowanego. Jej etykiety nie przypisuje się automatycznie czwórce.
Dobór odbiorników, sterowania i sposobu zabudowy
Trzy pokoje z Elite S2 klasy 3,5 kW
Tabela przewiduje także trzy AR70F12CAAWNEU: 7,89 kW chłodzenia i 8,73 kW grzania, z udziałami po 2,63 kW chłodzenia i po 2,91 kW grzania. To połączenie ma SEER 7,71, SCOP 4,11 oraz pobór 2,12/2,07 kW. Wolne czwarte przyłącze nie zmienia parametrów trójki w parametry głównej konfiguracji 9+9+9+12.
Dwie większe i dwie mniejsze strefy
Czwórka 9+9+12+12, czyli dwie AR70F09CAAWNEU i dwie AR70F12CAAWNEU, również osiąga 8,00/9,30 kW. Rozdział chłodzenia to 1,67/1,67/2,33/2,33 kW, a grzania 2,10/2,10/2,55/2,55 kW. Ma SEER 7,72, SCOP 4,11 oraz pobór 1,97/2,13 kW. Daje inny podział między pomieszczenia niż czwórka z jednym większym odbiornikiem.
Ścienne, kasety i kanałowe w macierzy AJ080
Wśród zgodnych typów są wybrane ścienne AR70F/AR60F/AR50F klas od 2,0 do 6,5 kW, kasety jednokierunkowe AJ026TN1DKG/EU i AJ035TN1DKG/EU, czterokierunkowe z rodziny TNNDKG oraz wybrane kanałowe, w tym AJ052BNMDEG/EU. Instrukcja wyłącza konsole AJ***TNJDKG. Obecność typu w macierzy nie zatwierdza dowolnego zestawu dwóch, trzech lub czterech urządzeń; sprawdza się jego pełne oznaczenia i połączenie.
Funkcje pokojowe i zgodny tryb pracy
WindFree, zdalne sterowanie Wi-Fi/SmartThings, filtry oraz sposób regulacji nawiewu dobiera się wraz z jednostkami wewnętrznymi. Sam AJ080 nie oznacza ich obecności w każdym pokoju. Odbiorniki mogą mieć własne nastawy, ale korzystają ze wspólnego trybu chłodzenia albo grzania. Jedna strefa nie może równocześnie chłodzić, kiedy inna ogrzewa.
Instalacja 70 m i miejsce dla agregatu
Cztery gałęzie w jednym limicie
Trasy 15+15+20+20 m dają sumę 70 m i mieszczą się także w limicie 25 m każdej gałęzi. Cztery odcinki po 25 m przekroczyłyby dopuszczalną sumę o 30 m. Różnica wysokości agregat–odbiornik może wynosić do 15 m, a między odbiornikami do 7,5 m. Minimalne odcinki ustala się dla konfiguracji: instrukcja podaje podstawowe 3 m, a katalog Retail 2026 wskazuje 7,5 m przy liczbie podłączonych jednostek nie większej niż 50% maksymalnej.
R32: 800 g dodatku przy 70 m
Agregat napełniono fabrycznie 2,00 kg R32 dla sumy rur do 30 m. Dla przykładu 15+15+20+20 m potrzebny dodatek to (70 − 30) × 20 g, czyli 800 g, a całkowite napełnienie wynosi 2,80 kg. Dawka AJ080 to 20 g/m nadwyżki. Instalator sprawdza również dopuszczalną ilość czynnika i pozostałe wymagania dla wybranych pomieszczeń oraz urządzeń.
Cztery przyłącza i obudowa 798 mm
Porty cieczy mają cztery średnice 6,35 mm, a gazu dwie 9,52 mm i dwie 12,70 mm. Przyporządkowanie odbiorników i ewentualne przejścia wynikają z instrukcji. Obudowa ma 880 mm szerokości, 310 mm głębokości i 798 mm wysokości, masa wynosi 57,5 kg. Zasilanie jest jednofazowe 220–240 V, 50 Hz. Miejsce montażu musi umożliwiać wentylację pojedynczego wentylatora BLDC oraz dostęp serwisowy.
Temperatury pracy i dwa parametry akustyczne
Zakres chłodzenia wynosi od −10°C do +46°C, a grzania od −15°C do +24°C. Nominalne 9,30 kW referencji wyznaczono przy +7°C na zewnątrz; granica −15°C oznacza dopuszczalną pracę, bez deklaracji zachowania tej mocy. Katalogowa moc akustyczna agregatu wynosi 64 dB(A). Ciśnienie akustyczne 48/50 dB(A) w chłodzeniu/grzaniu podano dla komory bezechowej i nie jest zamienne z mocą akustyczną.
Dla kogo multisplit AJ080 z czterema przyłączami?
Przy wyborze AJ080 porównuje się liczbę pomieszczeń, udziały mocy konkretnego połączenia i warunki poprowadzenia czterech gałęzi. Poniższe potrzeby pomagają określić zakres projektu.
Cztery pokoje o różnych obciążeniach: Główna czwórka daje po 1,82 kW chłodzenia trzem jednostkom oraz 2,54 kW większej. Ten rozdział należy porównać z obciążeniem każdej strefy i jego sumą.
Dwa większe i dwa mniejsze pomieszczenia: Układ 9+9+12+12 rozdziela 8,00 kW inaczej: 1,67/1,67/2,33/2,33 kW. Pozwala ocenić projekt z dwiema strefami wymagającymi większego udziału mocy.
Trzy pomieszczenia z jednostkami 3,5 kW: Trzy AR70F12CAAWNEU są dopuszczonym połączeniem o 7,89 kW chłodzenia i 8,73 kW grzania. Parametry odczytuje się dla trójki, mimo czterech przyłączy.
Projekt z trasami do 70 m łącznie: Większy limit sumy rur pomaga rozprowadzić cztery gałęzie po budynku. Nadal obowiązuje najwyżej 25 m od agregatu do każdego odbiornika.
Zabudowa sufitowa z potwierdzonymi modelami: AJ080 uwzględnia w macierzy wybrane kasety i kanałowe. Ich połączenie oraz osiągi sprawdza się oddzielnie, bez przenoszenia danych ściennych Elite S2.
Wspólny układ chłodzenia i sezonowego grzania: Czwórka referencyjna ma nominalnie 9,30 kW grzania. Dobór zimowy wymaga porównania strat budynku z osiągami układu przy lokalnej temperaturze zewnętrznej.
Przykłady zastosowań Samsung AJ080TXJ4KG/EU
Oferta klimatyzacji Samsung obejmuje różne sposoby klimatyzowania pomieszczeń. W przypadku AJ080 dobór zaczyna się od liczby stref i sprawdzenia pełnego połączenia FJM; poniżej pokazano jego konkretne warianty ścienne oraz warunki instalacyjne.
Trzy sypialnie i większa strefa dzienna: Układ 9+9+9+12 można ocenić wobec trzech stref o podobnym obciążeniu oraz jednej większej. Podział 1,82/1,82/1,82/2,54 kW dotyczy równoczesnego chłodzenia.
Cztery podobnie obciążone gabinety: Cztery AR70F09CAAWNEU mają po 1,94 kW nominalnego chłodzenia. Suma 7,76 kW wymaga własnego doboru i nie jest nominalnym 8,00 kW głównej czwórki.
Dwie pary pomieszczeń: Dla 9+9+12+12 rozdział grzania wynosi 2,10/2,10/2,55/2,55 kW. Każdą parę można porównać z jej zapotrzebowaniem przy wspólnym trybie pracy.
Trzy pokoje ze ściennymi 3,5 kW: Konfiguracja 12+12+12 daje po 2,63 kW chłodzenia przy pracy nominalnej, łącznie 7,89 kW. Suma klas jednostek 10,5 kW nie opisuje wydajności ich połączenia.
Rozprowadzenie tras 15+15+20+20 m: Taki projekt wykorzystuje pełny limit 70 m, z dodatkiem 800 g R32 ponad fabryczne napełnienie. Odrębnie sprawdza się wysokości, długości minimalne i przypisanie portów.
Lokal z wybranymi kasetami lub kanałowymi: Agregat może stanowić część projektu zabudowy sufitowej po zatwierdzeniu pełnej kombinacji. Funkcje i wskaźniki takiego układu wynikają z dokumentów konkretnych odbiorników.
Samsung AJ080TXJ4KG/EU — najważniejsze dane przed zakupem
Samsung AJ080TXJ4KG/EU ma cztery przyłącza, z wymaganym minimum dwóch kompatybilnych odbiorników. Główna referencja 9+9+9+12 uzyskuje 8,00 kW chłodzenia i 9,30 kW grzania, SEER 7,72, SCOP 4,11 oraz klasy A++/A+. Nominalny pobór wynosi 1,97/2,13 kW. Każda inna para, trójka lub czwórka ma parametry wynikające ze swojego wiersza tabeli, bez sumowania samych klas urządzeń pokojowych.
Do montażu należy przewidzieć 880 × 310 × 798 mm miejsca na korpus o masie 57,5 kg oraz wymagane odstępy dla wentylacji i serwisu. Porty: ciecz 4 × 6,35 mm, gaz 2 × 9,52 mm + 2 × 12,70 mm; zasilanie 220–240 V, jedna faza, 50 Hz. Moc akustyczna wynosi 64 dB(A). Zakresy pracy to −10…+46°C w chłodzeniu i −15…+24°C w grzaniu, z oceną rzeczywistych osiągów dla temperatur projektu.
Suma rur nie może przekroczyć 70 m, a pojedyncza gałąź 25 m. Fabryczne 2,00 kg R32 obejmuje do 30 m sumy; powyżej dodaje się 20 g/m nadwyżki. Przy pełnych 70 m dodatek wynosi 800 g, łącznie 2,80 kg. Długości minimalne oraz dopuszczalną kombinację potwierdza instalator. Konsole TNJDKG są wyłączone; funkcje nawiewu i sterowania zależą od wybranych odbiorników. Zakup dotyczy samego agregatu, bez jednostek wewnętrznych i montażu.
FAQ — konfiguracje i instalacja Samsung AJ080TXJ4KG/EU
Ile jednostek wewnętrznych można podłączyć do Samsung AJ080TXJ4KG/EU?
Dopuszczalny zakres to od dwóch do czterech kompatybilnych jednostek wewnętrznych. Podłączenie tylko jednej jest wykluczone. Cztery przyłącza oznaczają maksymalną liczbę odbiorników, a nie urządzenia zawarte w ofercie samego agregatu.
Która konfiguracja osiąga 8,00 kW chłodzenia i 9,30 kW grzania?
W tej karcie odniesieniem są trzy Elite S2 AR70F09CAAWNEU i jedna AR70F12CAAWNEU, czyli 9+9+9+12. Chłodzenie dzieli się na 1,82/1,82/1,82/2,54 kW, a grzanie na 2,21/2,21/2,21/2,67 kW. SEER tego układu wynosi 7,72, SCOP 4,11, klasy A++/A+.
Czy cztery jednostki 2,5 kW zapewnią łącznie 10 kW chłodzenia?
Nie. Cztery AR70F09CAAWNEU mają w tabeli AJ080 nominalnie 7,76 kW chłodzenia oraz 8,76 kW grzania, po 1,94/2,19 kW na odbiornik. SEER wynosi 7,69, SCOP 4,11, a nominalny pobór 1,94/2,06 kW. Suma klas 10 kW nie jest mocą uzyskaną przy jednoczesnej pracy.
Dlaczego główna czwórka ma SEER 7,72, a karta ErP podaje 7,8?
Karta ErP na stronie PDF2 opisuje trzy odbiorniki: AR70F07CAAWN, AR70F09CAAWN i AR70F12CAAWN. Dla ich pełnych modeli Elite S2 tabela 7+9+12 ma 7,31/8,53 kW oraz SEER 7,75/SCOP 4,10, zaokrąglone w ErP do 7,8/4,1 dla klimatu umiarkowanego. Czwórka 9+9+9+12 jest inną konfiguracją i ma własne 7,72/4,11.
Jak zmienia się układ przy dwóch jednostkach 2,5 kW i dwóch 3,5 kW?
Połączenie dwóch AR70F09CAAWNEU i dwóch AR70F12CAAWNEU, 9+9+12+12, ma 8,00/9,30 kW, SEER 7,72 i SCOP 4,11. Udziały chłodzenia to 1,67/1,67/2,33/2,33 kW, grzania 2,10/2,10/2,55/2,55 kW. Nominalny pobór wynosi 1,97/2,13 kW.
Czy AJ080 może pracować z konsolą TNJDKG?
Nie: instrukcja wyklucza konsole AJ***TNJDKG dla AJ080. Macierz uwzględnia natomiast wybrane ścienne klas 2,0–6,5 kW, kasety jednokierunkowe i czterokierunkowe oraz kanałowe, w tym AJ052BNMDEG/EU. Zgodność typu nie zastępuje zatwierdzenia pełnego połączenia oraz jego wydajności.
Czy cztery gałęzie po 25 m są dopuszczalne?
Nie. Mimo spełnienia limitu jednej gałęzi ich suma 100 m przekracza dopuszczalne 70 m. Przykład 15+15+20+20 m mieści się w obu limitach. Dopuszczalne wysokości to 15 m agregat–odbiornik i 7,5 m między odbiornikami. Minimalną długość sprawdza się dla liczby urządzeń: podstawowe 3 m w instrukcji, a w katalogu Retail 2026 7,5 m przy podłączeniu nie więcej niż połowy maksymalnej liczby jednostek.
Jaką ilość R32 trzeba dodać przy 70 m rur?
Fabryczne 2,00 kg R32 obejmuje do 30 m sumy rur. Przy 70 m dodaje się (70 − 30) × 20 g, czyli 800 g, osiągając 2,80 kg całkowitego napełnienia. Jest to obliczenie dla AJ080 i jego dawki 20 g/m nadwyżki; pozostałe wymagania instalacji sprawdza instalator.
Czy 64 dB(A) i 48 dB(A) opisują ten sam parametr?
Nie. 64 dB(A) oznacza katalogową moc akustyczną agregatu, a 48 dB(A) ciśnienie akustyczne w chłodzeniu; w grzaniu ciśnienie wynosi 50 dB(A). Dane ciśnienia określono dla komory bezechowej. Porównanie urządzeń wymaga zestawienia tego samego parametru i warunków pomiaru.
Czy agregat zapewnia WindFree, Wi-Fi i 9,30 kW grzania w całym zakresie temperatur?
WindFree oraz Wi-Fi/SmartThings zależą od modeli jednostek wewnętrznych. Referencyjne 9,30 kW grzania wyznaczono przy +7°C na zewnątrz. Zakres pracy −15…+24°C nie potwierdza zachowania tej wydajności podczas mrozu. Dla ogrzewania dobiera się połączenie na podstawie tabel osiągów i strat ciepła pomieszczeń; wszystkie odbiorniki korzystają ze zgodnego trybu.
