Samsung AJ100TXJ5KG/EU FJM – jednostka zewnętrzna multisplit 10,0 kW do 5 jednostek wewnętrznych
Samsung AJ100TXJ5KG/EU FJM — 10 kW chłodzenia do pięciu pomieszczeń
Samsung AJ100TXJ5KG/EU FJM jest jednostką zewnętrzną multisplit do maksymalnie pięciu kompatybilnych urządzeń wewnętrznych, z wymaganym minimum dwóch. Referencja pięciu Elite S2 AR70F09CAAWNEU osiąga 10,00 kW chłodzenia i 12,00 kW grzania. Każdy z pięciu odbiorników ma w tabeli nominalny udział 2,00/2,40 kW, co pozwala porównać możliwości wspólnego układu z obciążeniami poszczególnych pomieszczeń.
Konfiguracja 9+9+9+9+9 uzyskuje SEER 7,79, SCOP 4,25 oraz klasy A++/A+. AJ100 ma większy korpus: 940 × 330 × 998 mm i 76,5 kg, prostokątną kratkę oraz pojedynczy wentylator BLDC. Pięć tras może mieć łącznie do 75 m, z ograniczeniem jednej gałęzi do 25 m. Agregat wykorzystuje R32 i inwerterową sprężarkę Twin BLDC Rotary. Zakup obejmuje samą jednostkę zewnętrzną; odbiorniki, akcesoria sterowania i instalację dobiera się oddzielnie.
- Pięć przyłączy FJM
AJ100 umożliwia połączenie od dwóch do pięciu dopuszczonych odbiorników, z osobnym doborem każdej kombinacji.
- Po 2,00 kW chłodzenia dla pięciu Elite S2
Pięć AR70F09CAAWNEU uzyskuje łącznie 10,00 kW chłodzenia i 12,00 kW grzania w warunkach nominalnych.
- SEER 7,79 i SCOP 4,25 dla piątki
Klasy A++/A+ odnoszą się do 9+9+9+9+9; wyższe 8,00/4,32 opisują odrębny układ czterech jednostek.
- 75 m łącznej długości rur
Limit jednej gałęzi wynosi 25 m. Zasilenie pięciu pomieszczeń wymaga kontroli sumy wszystkich tras.
- Fabrycznie 2,70 kg R32
Dodatek 10 g/m nalicza się powyżej 30 m sumy; przy 75 m całkowite napełnienie wynosi 3,15 kg.

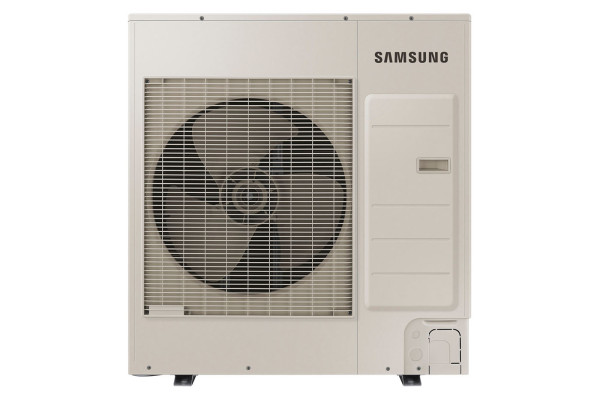

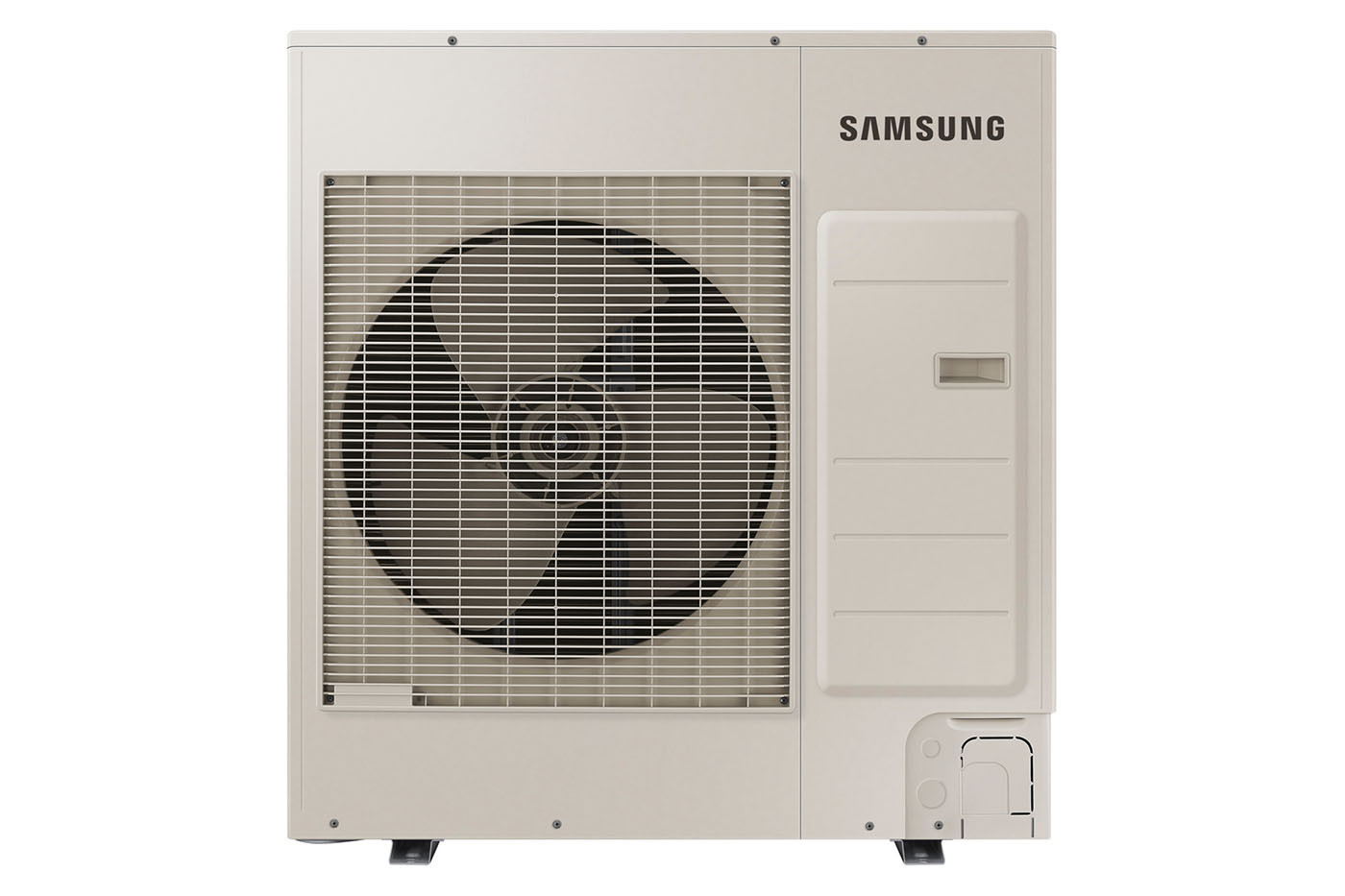

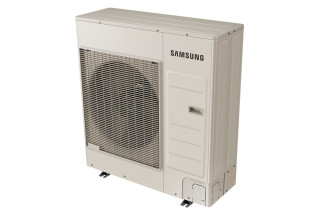

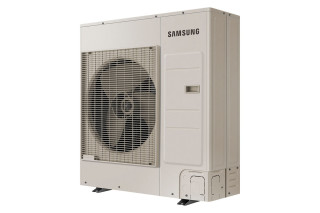

- Korpus 940 × 330 × 998 mm
Obudowa ma prostokątną kratkę i pojedynczy wentylator BLDC. Masa 76,5 kg wymaga właściwego stanowiska montażowego.
Konfiguracje i parametry Samsung AJ100TXJ5KG/EU
Pięć odbiorników i wydajność całego połączenia
Referencja pięciu jednakowych Elite S2
Pięć ściennych AR70F09CAAWNEU, klasy 2,5 kW, tworzy połączenie 9+9+9+9+9. Tabela podaje po 2,00 kW chłodzenia i 2,40 kW grzania na jednostkę, czyli 10,00/12,00 kW łącznie. Suma klas urządzeń pokojowych wynosi 12,5 kW, lecz nie określa nominalnej wydajności ich wspólnej pracy. Każdy udział należy porównać z zapotrzebowaniem właściwego pomieszczenia.
SEER 7,79 / SCOP 4,25 zamiast wartości ogólnych
Wiersz pięciu AR70F09CAAWNEU ma SEER 7,79, SCOP 4,25 i klasy A++/A+. Wartości 8,00/4,32 występują dla czterech takich odbiorników, o nominalnych osiągach 8,84/9,96 kW. Karta ErP opisuje cztery jednostki, więc jej wskaźników nie łączy się z 10,00/12,00 kW piątki. Liczba podłączonych urządzeń jest częścią odniesienia dla danych sezonowych.
Pobór energii i praca inwertera
Sprężarka Twin BLDC Rotary korzysta z regulacji inwerterowej. Dla pięciu jednostek referencyjnych nominalny pobór wynosi 2,75 kW w chłodzeniu oraz 2,82 kW w grzaniu i obejmuje również odbiorniki. Zakres wydajności tego połączenia to 3,00–11,00 kW chłodzenia i 3,40–14,00 kW grzania. Te moce oddawane do pomieszczeń opisują inną wielkość niż pobór elektryczny.
Trzy mniejsze i dwie większe jednostki
Połączenie trzech AR70F09CAAWNEU i dwóch AR70F12CAAWNEU, czyli 9+9+9+12+12, również ma nominalnie 10,00/12,00 kW. Podział chłodzenia to 1,72/1,72/1,72/2,42/2,42 kW, a grzania 2,21/2,21/2,21/2,68/2,69 kW. Tabela wskazuje SEER 7,79, SCOP 4,25 oraz pobór 2,75/2,84 kW. Nierówne wartości ostatniej pary zachowano zgodnie z zaokrągleniami producenta.
Mniej odbiorników oraz kompatybilność AJ100
Cztery Elite S2 i ich własna karta ErP
Cztery AR70F09CAAWNEU mają chłodzenie po 2,21 kW i grzanie po 2,49 kW, razem 8,84/9,96 kW. Ich nominalny pobór wynosi 2,33/2,31 kW, SEER 8,00, SCOP 4,32. Udostępniana karta Product Fiche zapisuje referencję jako AR70F09CAAWNNx4/AJ100TXJ5KG i zaokrągla wskaźniki do 8,0/4,3 dla klimatu umiarkowanego. Nie jest dokumentem pięciu odbiorników.
Trzy jednostki ścienne klasy 3,5 kW
AJ100 dopuszcza też trzy AR70F12CAAWNEU. Połączenie 12+12+12 osiąga 8,94 kW chłodzenia i 9,84 kW grzania, po 2,98/3,28 kW na urządzenie. SEER wynosi 7,98, SCOP 4,25, a pobór nominalny 2,41/2,35 kW. Dwa wolne porty nie powodują, że układ trzech pomieszczeń uzyskuje parametry referencji pięciu.
Właściwe modele i wyłączenia instrukcji
Macierz AJ100 wymienia wybrane ścienne klas 2,0/2,5/3,5/5,0/6,5 kW, kasety jednokierunkowe AJ026/035TN1DKG/EU, czterokierunkowe TNNDKG oraz kanałowe, m.in. AJ052BNMDEG/EU. Polska instrukcja wyklucza konsole AJ***TNJDKG i jednostki ze wzorca AR**F15*****. Pełne oznaczenia, kombinację i średnice sprawdza się przed doborem; nie każda jednostka split marki pasuje do FJM.
Sterowanie pomieszczeniami i wspólny tryb
Funkcje WindFree, Wi-Fi/SmartThings, filtrów, pilotów i nawiewu wynikają z konkretnych modeli pokojowych. Agregat AJ100 nie jest samodzielnym potwierdzeniem ich wyposażenia. Poszczególne odbiorniki mogą mieć własne nastawy, ale układ pracuje w zgodnym trybie chłodzenia lub ogrzewania. Równoczesne chłodzenie jednego pokoju i grzanie innego nie jest przewidzianym zastosowaniem tej konfiguracji FJM.
Instalacja pięciu gałęzi i lokalizacja wysokiego korpusu
Pięć odcinków po 15 m
Przykład 15+15+15+15+15 m daje pełne 75 m sumy rur, przy zachowaniu limitu 25 m jednej gałęzi. Pięć odcinków po 20 m dałoby już niedopuszczalne 100 m. Wysokości ograniczono do 15 m między agregatem a odbiornikiem i 7,5 m między odbiornikami. Instrukcja podaje podstawowe minimum 3 m; katalog Retail 2026 wskazuje 7,5 m przy podłączeniu nie więcej niż połowy maksymalnej liczby jednostek.
Dodatkowe 450 g R32 przy 75 m
Fabryczne napełnienie 2,70 kg R32 obejmuje instalację do 30 m sumy rur. Dla pięciu gałęzi po 15 m obliczenie wynosi (75 − 30) × 10 g = 450 g dodatku, a całkowite napełnienie 3,15 kg. To maksymalna ilość podana w tabeli tej jednostki. Polski dokument AJ100 potwierdza dawkę 10 g/m; nie należy stosować tu 20 g/m z modelu AJ080.
Pięć portów, masa i zasilanie
Ciecz podłącza się do pięciu portów 6,35 mm, a gaz do dwóch 9,52 mm i trzech 12,70 mm. Średnice po stronie odbiorników oraz wymagane przejścia wynikają z instrukcji, szczególnie dla większych jednostek. AJ100 ma 940 × 330 × 998 mm w kolejności szerokość × głębokość × wysokość, waży 76,5 kg i korzysta z jednofazowego zasilania 220–240 V, 50 Hz. Konstrukcja wsporcza, odstępy i miejsce serwisowe muszą odpowiadać tej większej obudowie.
70 dB(A) mocy akustycznej i grzanie zimą
Katalogowa moc akustyczna wynosi 70 dB(A), natomiast ciśnienie akustyczne w komorze bezechowej to 54/56 dB(A) w chłodzeniu/grzaniu. Są to odrębne parametry. Zakres temperatur zewnętrznych wynosi −10…+46°C dla chłodzenia i −15…+24°C dla grzania. Nominalne 12,00 kW referencji wyznaczono przy +7°C na zewnątrz; dobór na mróz wymaga właściwej tabeli osiągów i oceny strat ciepła.
Dla kogo agregat AJ100 z pięcioma przyłączami?
Pięć portów AJ100 daje kilka sposobów rozplanowania odbiorników. Wybór należy oprzeć na nominalnych osiągach właściwego połączenia, jego udziale mocy w pokojach oraz warunkach montażu większego agregatu.
Dla pięciu stref o podobnym obciążeniu: Referencja pięciu Elite S2 klasy 2,5 kW przydziela każdej strefie 2,00 kW chłodzenia i 2,40 kW grzania. To punkt odniesienia do bilansu pomieszczeń.
Dla układu z dwiema większymi strefami: Wariant 9+9+9+12+12 daje po 2,42 kW chłodzenia dwóm większym odbiornikom i po 1,72 kW trzem mniejszym. Dobór uwzględnia pracę wszystkich pięciu.
Dla czterech odbiorników klasy 2,5 kW: Układ czterech AR70F09CAAWNEU ma 8,84 kW chłodzenia oraz SEER 8,00. Właściwe parametry czwórki pozwalają ocenić projekt z jednym wolnym przyłączem.
Dla planu z 75 m łącznej długości rur: Pięć tras może mieścić się w limicie sumy, jeśli każda ma do 25 m. Powyżej 30 m wymaga dodatku R32 według dawki 10 g/m.
Dla odpowiednio dobranej zabudowy sufitowej: Wybrane kasety i kanałowe są ujęte w macierzy AJ100. Osiągi oraz funkcje ocenia się dla ich zatwierdzonego połączenia, oddzielnie od przykładów Elite S2.
Dla miejsca przygotowanego na 76,5 kg: Korpus wysoki na 998 mm potrzebuje stanowiska o odpowiedniej nośności, wolnej przestrzeni dla wentylatora i dostępu serwisowego. Lokalizacja uwzględnia także hałas.
Gdzie zastosować Samsung AJ100TXJ5KG/EU?
Przykłady pokazują połączenia potwierdzone dla ściennych Elite S2 i plan pięciu tras instalacyjnych. Konfiguracje z kasetami lub kanałowymi wymagają sprawdzenia odrębnych tabel i pełnych modeli.
Pięć gabinetów z jednostkami tej samej klasy: Konfiguracja 9+9+9+9+9 ma po 2,00 kW nominalnego chłodzenia. Można porównać ją z podobnymi obciążeniami kilku gabinetów bez mnożenia klasy 2,5 kW przez pięć.
Trzy pokoje i dwie większe strefy: Połączenie 9+9+9+12+12 rozdziela nominalne chłodzenie na 1,72/1,72/1,72/2,42/2,42 kW. Pozwala uwzględnić dwa pomieszczenia o większym udziale zapotrzebowania.
Cztery pomieszczenia z Elite S2: Czwórka AR70F09CAAWNEU daje po 2,21 kW chłodzenia i 2,49 kW grzania, z osobnymi wskaźnikami 8,00/4,32. Dla tego układu wykorzystuje się jego własny zestaw danych.
Trzy strefy z jednostkami klasy 3,5 kW: Trzy AR70F12CAAWNEU osiągają łącznie 8,94/9,84 kW, przy udziałach 2,98/3,28 kW. Parametry odczytuje się dla trójki mimo pięciu dostępnych portów.
Instalacja z pięcioma trasami po 15 m: Suma 75 m oznacza dodatek 450 g R32 ponad fabryczne 2,70 kg. Przykład długości nie zastępuje sprawdzenia wysokości, pomieszczeń i właściwej kombinacji.
Ogrzewanie kilku pomieszczeń we wspólnym trybie: Pięć referencyjnych jednostek ma nominalnie 12,00 kW grzania przy +7°C na zewnątrz. Dla zimy porównuje się wydajność przy temperaturze projektu ze stratami ciepła.
Dane Samsung AJ100TXJ5KG/EU do wyboru i montażu
AJ100TXJ5KG/EU obsługuje od dwóch do pięciu zgodnych odbiorników FJM. Pięć referencyjnych AR70F09CAAWNEU zapewnia nominalnie 10,00 kW chłodzenia i 12,00 kW grzania, SEER 7,79, SCOP 4,25 oraz A++/A+. Pobór 2,75/2,82 kW obejmuje jednostki wewnętrzne. Cztery takie urządzenia mają własne 8,84/9,96 kW i wskaźniki 8,00/4,32; dane należy odczytywać dla jednej, jasno określonej konfiguracji.
Korpus 940 × 330 × 998 mm waży 76,5 kg; zasilanie: jedna faza, 220–240 V, 50 Hz. Moc akustyczna to 70 dB(A), a ciśnienie w komorze bezechowej 54/56 dB(A) w chłodzeniu/grzaniu. Temperatura zewnętrzna może wynosić −10…+46°C podczas chłodzenia i −15…+24°C podczas grzania. Nominalne grzanie określono przy +7°C; wydajność podczas mrozu ocenia się dla warunków projektu.
Limity instalacyjne AJ100 to 75 m sumy rur, 25 m jednej gałęzi i różnice wysokości 15/7,5 m. Ciecz:5 × 6,35 mm; gaz:2 × 9,52 mm +3 × 12,70 mm. Fabryczne 2,70 kg R32 obejmuje do30 m sumy, po czym dodaje się10 g/m nadwyżki; przy75 m całkowity ładunek wynosi3,15 kg. Instrukcja wyklucza TNJDKG i wzorzec AR**F15*****. Warunki długości minimalnych, pełne połączenie oraz modele sterowania wymagają potwierdzenia przed montażem.
FAQ — pięć stref z Samsung AJ100TXJ5KG/EU
Czy Samsung AJ100TXJ5KG/EU wymaga podłączenia pięciu jednostek?
Nie. Wymagane są minimum dwie kompatybilne jednostki, a maksymalnie można podłączyć pięć. Pojedynczy odbiornik jest niedopuszczony. Oferta samego agregatu nie zawiera żadnej jednostki pokojowej ani usługi montażu.
Jakie jednostki tworzą referencję 10,00/12,00 kW?
Pięć Elite S2 AR70F09CAAWNEU, czyli 9+9+9+9+9, ma po 2,00 kW chłodzenia i 2,40 kW grzania, łącznie 10,00/12,00 kW. Tabela określa SEER 7,79, SCOP 4,25, klasy A++/A+ i nominalny pobór 2,75/2,82 kW, obejmujący odbiorniki.
Dlaczego dla pięciu jednostek podano SEER 7,79 zamiast 8,00?
SEER 7,79 i SCOP 4,25 dotyczą piątki AR70F09CAAWNEU o nominalnych 10,00/12,00 kW. Cztery AR70F09CAAWNEU mają SEER 8,00 i SCOP 4,32, lecz 8,84/9,96 kW. Udostępniana karta ErP na stronie PDF1 opisuje cztery jednostki jako AR70F09CAAWNNx4 i zaokrągla 8,0/4,3 dla klimatu umiarkowanego. Nie jest etykietą układu pięciu odbiorników.
Czy pięć urządzeń klasy 2,5 kW daje 12,5 kW chłodzenia?
Nie. Suma klas wynosi 12,5 kW, a tabela połączenia pięciu AR70F09CAAWNEU z AJ100 podaje 10,00 kW chłodzenia. Podział przy pracy nominalnej to po 2,00 kW na odbiornik. Dobór uwzględnia obciążenie każdego pomieszczenia oraz całego układu przy jednoczesnej pracy.
Co zmienia połączenie trzech jednostek 2,5 kW i dwóch 3,5 kW?
Trzy AR70F09CAAWNEU i dwie AR70F12CAAWNEU tworzą 9+9+9+12+12, o 10,00/12,00 kW. Chłodzenie:1,72/1,72/1,72/2,42/2,42 kW; grzanie:2,21/2,21/2,21/2,68/2,69 kW. SEER/SCOP wynoszą 7,79/4,25, a nominalny pobór 2,75/2,84 kW. Podział zachowuje wartości zaokrąglone w tabeli producenta.
Jakie urządzenia wyklucza instrukcja AJ100?
Polska instrukcja nie dopuszcza konsol AJ***TNJDKG ani jednostek ze wzorca AR**F15*****. W macierzy są wybrane ścienne, kasety jednokierunkowe i czterokierunkowe oraz kanałowe. Pełną kombinację, przyłącza i parametry sprawdza się dla dokładnych modeli; Wi-Fi, WindFree i sterowanie zależą od odbiorników.
Czy pięć odcinków po 20 m mieści się w limicie?
Nie, ponieważ ich suma wynosi 100 m, a maksymalna suma dla AJ100 to 75 m. Limit pojedynczej gałęzi wynosi 25 m; pięć odcinków po 15 m spełnia oba limity. Dopuszczalne wysokości wynoszą 15 m agregat–odbiornik i 7,5 m między odbiornikami. Minimum podstawowe to 3 m, z warunkiem 7,5 m w katalogu Retail2026 przy podłączeniu nie więcej niż połowy maksymalnej liczby jednostek.
Ile czynnika R32 wymaga instalacja o sumie 75 m?
AJ100 ma fabrycznie 2,70 kg R32 dla instalacji do 30 m sumy rur. Przy 75 m dodatek wynosi (75 − 30) × 10 g = 450 g, a łączny ładunek 3,15 kg. Dawka 10 g/m dotyczy nadwyżki ponad 30 m; całkowite napełnienie i pozostałe wymagania potwierdza instrukcja AJ100.
Czy 12,00 kW grzania jest zagwarantowane przy −15°C?
Nie. Nominalne 12,00 kW połączenia pięciu Elite S2 podano przy +7°C na zewnątrz. Granica −15°C oznacza dopuszczalną temperaturę pracy, bez gwarancji nominalnej wydajności. Dobór ogrzewania wymaga tabeli osiągów dla odpowiednich warunków i oceny strat budynku. Wszystkie odbiorniki korzystają ze zgodnego trybu.
Co sprawdzić, porównując AJ100 z innymi agregatami multisplit?
Porównując agregaty do instalacji multisplit, sprawdź liczbę odbiorników, osiągi całego połączenia oraz rozdział mocy między strefy. AJ100 ma maksymalnie pięć przyłączy, limit75 m sumy rur i masę76,5 kg. Moc akustyczna wynosi70 dB(A); ciśnienie54/56 dB(A) to inny parametr. Referencja pięciu Elite S2 ma10,00/12,00 kW i7,79/4,25. Należy także potwierdzić modele jednostek, miejsce montażu i pełną konfigurację.
