Pompa ciepła
Haier Super Aqua GT HYDRO All in One 12 kW 3F 200 l
Pompa ciepła Haier Super Aqua GT HYDRO All in One 12 kW 3F 200 l R290

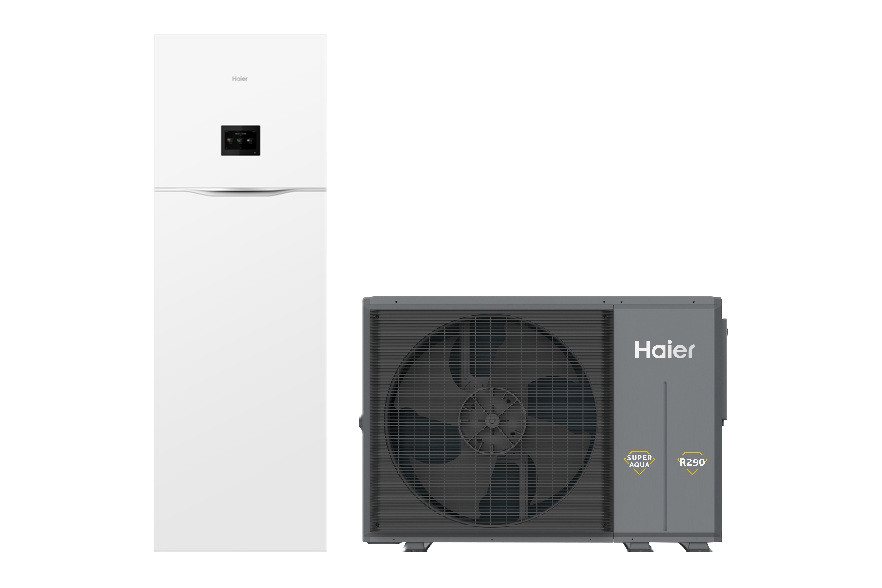

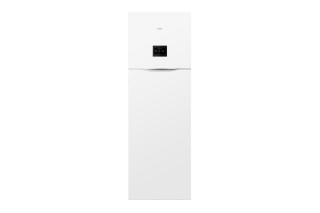

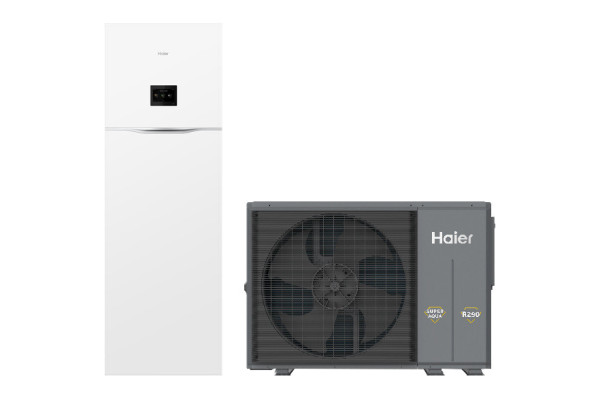

Komplet tworzą AW12NHVGHA + HU162F20AHYAE3. W module znajduje się zasobnik CWU 200 l. Deklarowana moc wynosi 12 kW przy A7/W35, czyli powietrzu +7°C i wodzie na wyjściu 35°C.
W GT HYDRO All in One 12 kW pojawia się trójfazowa AW12NHVGHA oraz moduł HU162F20AHYAE3. Zestaw zachowuje 200 l CWU, a zmiana konfiguracji dotyczy również grzałki wspomagającej i gabarytów jednostki na zewnątrz.
-
12 kW przy A7/W35
Przy A7/W55 zestaw oddaje 11,5 kW; warunki porównania muszą być wspólne.
-
SCOP 4,82 przy W35
W35 i W55 są osobnymi deklaracjami tego samego trójfazowego zestawu.
-
3F; grzałka CO 6 kW
Grzałka CO 6 kW oraz grzałka CWU 3 kW pełnią odmienne funkcje.
-
CWU 200 l w obudowie
Fabryczna pojemność nie rośnie automatycznie wraz z zapotrzebowaniem cieplnym domu.
-
Zakres wody CO 20–80°C
Wysoka dostępna temperatura nie potwierdza wydajności przy projektowym mrozie.
-
Większa ODU z połączeniem wodnym
Większa ODU wymaga odpowiedniej podstawy, odstępów i ochrony obiegu wody.
Moc przy wodzie 35°C i 55°C
Dla powietrza +7°C producent podaje 12 kW przy wodzie 35°C i 11,5 kW przy wodzie 55°C.
W przypadku tej pompy ciepła producenta Haier te dwie liczby pomagają porównywać układ z odbiornikami niskotemperaturowymi i wymagającymi wyższych nastaw. Nie opisują jednak mocy przy temperaturze projektowej zimy, którą trzeba sprawdzić oddzielnie.
Zasobnik, grzałka CO i grzałka CWU
W module pompy ciepła z fabrycznym zasobnikiem są elementy realizujące różne zadania.
Zbiornik 200 l magazynuje wodę użytkową, grzałka 6 kW wspomaga obieg ogrzewania, a grzałka zasobnika ma 3 kW. Nie należy sumować ich z mocą sprężarki jako jednej nominalnej mocy pompy ani zakładać dowolnego zasilania wszystkich elementów jednym obwodem.
Funkcje Haier Super Aqua GT HYDRO All in One 12 kW 3F 200 l
Funkcje i rzeczywisty zakres zastosowania
Wydajność i odrębna ocena CWU
Konfigurację tę można rozważyć przy doborze pompy ciepła do większego budynku, jeśli obliczenia uzasadniają jej wydajność. Wspólny moduł z CWU wymaga dodatkowo oceny poboru wody, niezależnej od obciążenia ogrzewania.
Sezon a wydajność podczas mrozu
Dla umiarkowanego klimatu podano SCOP 4,82 dla W35 oraz 3,85 dla W55. Parametry te opisują sezon, dlatego nie można z nich wyprowadzać mocy dostępnej przy projektowym mrozie ani sumować ich ze wspomaganiem grzałką.
Wyposażenie oraz konfiguracja
Trzy fazy nie zmieniają hydrauliki
Połączenie AW12NHVGHA z HU162F20AHYAE3 wykorzystuje wodę, podczas gdy R290 zamknięto w jednostce na zewnątrz. Zmiana na zestaw trójfazowy nie usuwa potrzeby zabezpieczenia tego wodnego odcinka.
Obsługa odrębnych zadań układu
Dostępne hOn służy obsłudze zestawu. Przy uruchomieniu trzeba jednak osobno ustalić przygotowanie CWU i pracę ogrzewania; interfejs sterowania nie zmienia odrębnych zadań grzałek oraz sprężarki.
Praca układu w przygotowanej instalacji
Zabezpieczenia podczas postoju
Woda w rurach poza ogrzewanym pomieszczeniem wymaga ochrony także wtedy, gdy ogrzewanie zostanie przerwane. Projekt zabezpieczeń powinien więc uwzględniać przestój i utratę napięcia, a nie tylko normalny przepływ podczas grzania.
Moc letnia a odbiór chłodu
Przy A35/W7 zestaw osiąga 10 kW chłodzenia. Odpowiednie odbiorniki i osprzęt muszą wynikać z projektu letniego; większa moc ogrzewania nie zastępuje oceny instalacji chłodzącej.
Zastosowanie i dobór Haier Super Aqua GT HYDRO All in One 12 kW 3F 200 l
Wersja trójfazowa nie rozwiązuje automatycznie zwiększonego poboru w łazienkach. Jeżeli potrzebna jest większa rezerwa niż stałe 200 l, należy wrócić do konfiguracji magazynu CWU, nawet gdy moc zestawu odpowiada obciążeniu budynku.
Dla AW12NHVGHA punktem nominalnym jest 12 kW przy A7/W35. Porównanie z zimą powinno uwzględniać temperaturę wody, dla której projektowano odbiorniki.
Ogrzewanie większego domu i przygotowanie zapasu 200 l to dwa zadania. Przy innym wymaganym poborze warto rozpatrzyć osobny zbiornik, a nie dopasowywać użytkowanie do obudowy.
Letnie 10 kW przy A35/W7 wymaga oddzielnego sprawdzenia odbioru chłodu. Parametr ogrzewania nie potwierdza gotowości wszystkich obiegów do pracy latem.
Warunki przygotowania miejsca i instalacji

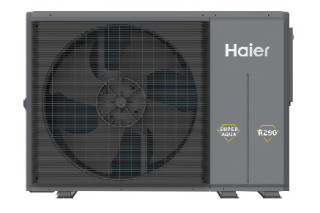

AW12NHVGHA waży 129 kg, co należy uwzględnić w przygotowaniu podstawy i dostawy. Dostęp do obsługi oraz ochrona przyłączy wodnych podczas przerwy w pracy są równie istotne jak zmieszczenie urządzenia przy budynku.
Dla AW12NHVGHA wymagania przepływu określa właściwa instrukcja. Projekt ochrony nie powinien zależeć od założenia, że zasilanie i krążenie wody będą zawsze dostępne.
Oznaczenie 3F dotyczy AW12NHVGHA. Schemat modułu i jego wyposażenia trzeba przeanalizować oddzielnie, aby nie traktować wszystkich elementów jako jednego odbiornika.
Moc akustyczna AW12NHVGHA wynosi Lw 63 dB(A). Dla większej jednostki należy przewidzieć miejsce uwzględniające otoczenie, dostęp serwisowy i wykonanie wodnych połączeń.
Parametry Haier Super Aqua GT HYDRO All in One 12 kW 3F 200 l
Moc grzewcza: 12 kW przy A7/W35; COP: 5,1 przy A7/W35; Konstrukcja: Hydrosplit R290 / All in One; Zasilanie ODU: 3F, 380–415 V.
Zasobnik CWU: wbudowany 200 l; SCOP W35 / W55: 4,82 / 3,85; klimat umiarkowany; Klasa CO W35 / W55: A+++ / A+++; Zakres wody CO: 20–80°C; dostępność zależna od warunków.
Zakres powietrza w ogrzewaniu: -25…+35°C; Moc chłodnicza: 10 kW przy A35/W7; Moc akustyczna ODU: 63 dB(A); Czynnik: R290, 1,05 kg.
Grzałka wspomagająca CO: 6 kW; CWU: klasa / profil: A+ / L; Osobna grzałka zbiornika: 3 kW; ODU: szer. × wys. × gł.: 1250 × 880 × 460 mm.
Pytania o Haier Super Aqua GT HYDRO All in One 12 kW 3F 200 l
Czy grzałka 6 kW w zestawie 12 kW podgrzewa bezpośrednio zbiornik CWU?
6 kW oznacza grzałkę wspomagającą obieg CO w stopniach 2+4 kW. Europejska tabela HU162F20AHYAE3 podaje osobną grzałkę zasobnika 3 kW. Są to odrębne elementy i obwody.
Jakie urządzenia obejmuje zestaw Haier Super Aqua GT HYDRO All in One 12 kW 3F 200 l?
Zamawiana konfiguracja obejmuje AW12NHVGHA oraz HU162F20AHYAE3 z zasobnikiem CWU 200 l. W module należy odróżnić wyposażenie ogrzewania od przygotowania wody, a projekt nadal musi uzupełnić zestaw o odpowiednią armaturę i zabezpieczenia.
Czy Haier Super Aqua GT HYDRO All in One 12 kW 3F 200 l podaje zawsze wodę o temperaturze 80°C?
Możliwości 80°C nie należy dodawać do nominalnej mocy lub traktować jako warunków pomiaru SCOP. Dla tego zestawu trzeba sprawdzić pełną charakterystykę.
