Pompa ciepła
Haier Super Aqua GT HYDRO All in One 16 kW 3F 200 l
Pompa ciepła Haier Super Aqua GT HYDRO All in One 16 kW 3F 200 l R290

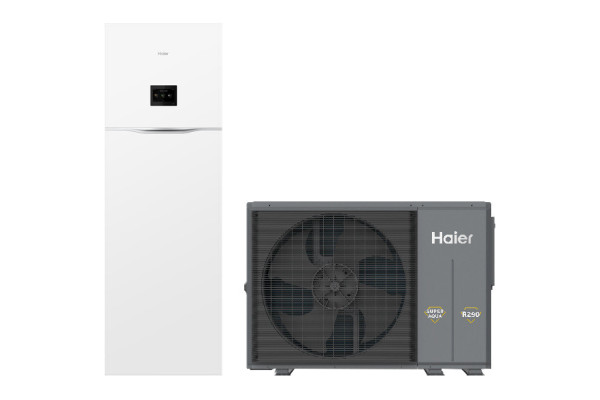

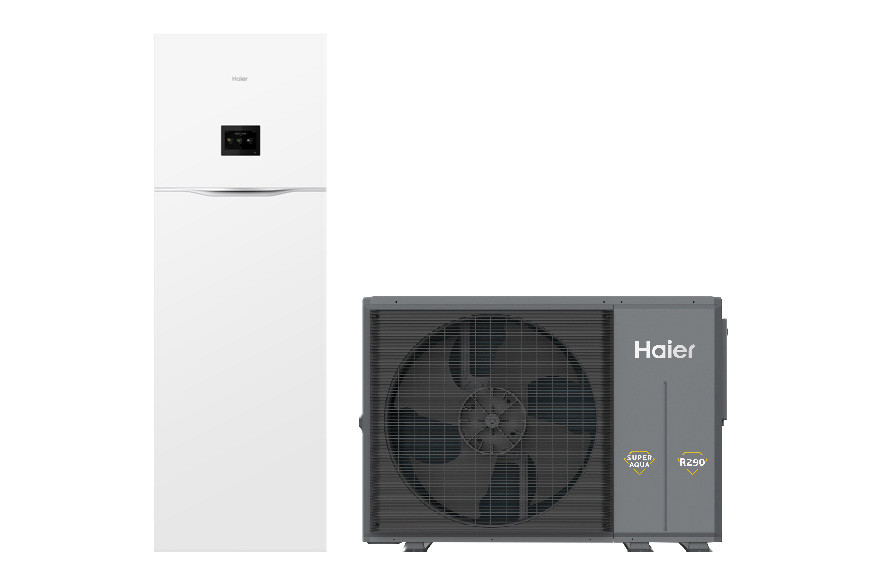

Komplet tworzą AW16NHVGHA + HU162F20AHYAE3. W module znajduje się zasobnik CWU 200 l. Deklarowana moc wynosi 16 kW przy A7/W35, czyli powietrzu +7°C i wodzie na wyjściu 35°C.

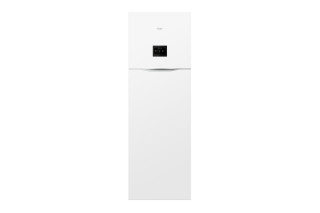

GT HYDRO All in One 16 kW to największy zestaw tej rodziny w przyjętej polskiej ofercie. Jednostka AW16NHVGHA współpracuje ze stojącym HU162F20AHYAE3, w którym pojemność CWU nadal wynosi 200 l.
-
16 kW przy A7/W35
To największy rozmiar GT All in One z obecnej polskiej listy cenowej.
-
SCOP 4,8 przy W35
Parametry sezonowe opisują umowny rok i nie są COP w najzimniejszym dniu.
-
3F; grzałka CO 6 kW
Własne obwody i zabezpieczenia należy zaprojektować dla konkretnego kompletu urządzeń.
-
CWU 200 l w obudowie
200 l pozostaje wspólne także dla mniejszych wariantów z tym samym modułem.
-
Zakres wody CO 20–80°C
Wartość graniczna 80°C zależy od dopuszczalnego pola pracy układu.
-
Moduł 117 kg przed napełnieniem
Po napełnieniu ciężar modułu dodatkowo wzrasta o zgromadzoną wodę użytkową.
Dostawa i rozmieszczenie ciężkiego zestawu
Masa jednostki zewnętrznej wynosi 138 kg, a stojącego modułu według polskiej tabeli 117 kg bez napełnienia.
Trzeba przygotować drogę transportową i nośne miejsce ustawienia. Zintegrowana hydraulika pompy ciepła w wersji All in One upraszcza rozplanowanie kotłowni, ale nie usuwa ciężaru wody ani potrzeby dostępu do części serwisowych.
Największy wariant porównywany we właściwym punkcie
Moc 16 kW dotyczy A7/W35. Przy A7/W55 tabela podaje 15,5 kW, a COP wynosi wtedy 3,05.
Takie zestawienie pomaga zobaczyć wpływ wyższej temperatury odbiorników. Dla pokrycia strat projektowych nadal potrzebne są dane zimowe, zamiast przyjmowania wartości handlowej za dostępną przez cały sezon.
Funkcje Haier Super Aqua GT HYDRO All in One 16 kW 3F 200 l
Funkcje i rzeczywisty zakres zastosowania
Odbiór ciepła poza szczytem
Na etapie projektu dobór pompy ciepła do dużego budynku powinien obejmować nie tylko szczyt strat, lecz także odbiór ciepła przy niewielkim obciążeniu. Największy wariant rodziny nadal wymaga dopasowania do sposobu użytkowania domu.
Sezon i zimowy punkt pracy
Sezonowe SCOP 4,8 przy W35 oraz 3,85 przy W55 podano dla klimatu umiarkowanego. W największym zestawie równie ważne jest sprawdzenie oddawanej mocy w konkretnym punkcie zimowym; wynik sezonowy nie stanowi jej gwarancji.
Wyposażenie oraz konfiguracja
Połączenia największego wariantu

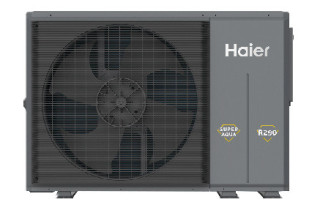

AW16NHVGHA zawiera obieg R290, a HU162F20AHYAE3 jest zasilany ciepłem przez wodne połączenie. Przy planowaniu ciężkiego zestawu trzeba przewidzieć bezpieczne ustawienie jednostki oraz ochronę rur między urządzeniami.
Sterowanie przy mniejszym poborze
Dostępne hOn ułatwia obsługę zestawu, ale sterowanie pompą ciepła Haier nie sprowadza się do połączenia aplikacji. Przy uruchomieniu należy ustalić odbiór ciepła przy małym obciążeniu i priorytety CWU, zamiast pozostawiać wszystkie decyzje według samej mocy nominalnej.
Praca układu w przygotowanej instalacji
Odstępy z właściwej instrukcji
Wymagane odstępy trzeba wyznaczyć z dokumentacji tej jednostki i użytego czynnika. Duża masa oraz podobny wygląd innych urządzeń nie są podstawą do kopiowania ich sposobu ustawienia.
Duże źródło a potrzeby chłodzenia
Deklaracja 14 kW dla A35/W7 opisuje pracę chłodniczą. Wielkość źródła nie przesądza o tym, jaką moc odbiorą pomieszczenia: instalacja letnia musi zostać oceniona oddzielnie od grzewczej.
Zastosowanie i dobór Haier Super Aqua GT HYDRO All in One 16 kW 3F 200 l
Największy zestaw nie powinien być wybierany wyłącznie jako zapas na mróz. Projekt musi też umożliwić odbiór ciepła przy mniejszym poborze i ustalić pracę obiegów w okresach, kiedy dom potrzebuje go niewiele.
AW16NHVGHA ma 16 kW w warunkach A7/W35. Przed odniesieniem tej wartości do obciążenia dużego budynku trzeba sprawdzić oddzielne dane dla zimy i wyższej temperatury wody.
Także tutaj zbiornik mieści 200 l. Jeżeli użytkownicy potrzebują większego magazynu, wybór największej ODU nie zastąpi zmiany konfiguracji CWU.
Dla chłodzenia 14 kW przy A35/W7 potrzebna jest instalacja zdolna odbierać tę funkcję. Sam dobór dużej mocy grzewczej nie określa chłodniczych potrzeb pomieszczeń.
Warunki przygotowania miejsca i instalacji
R290 pozostaje w jednostce zewnętrznej, której lokalizację wyznacza instrukcja i wymagane odstępy. Podobieństwo do mniejszego urządzenia nie uzasadnia skopiowania jego miejsca montażu ani drogi przyłączy.
Instrukcja AW16NHVGHA powinna być punktem odniesienia dla hydrauliki oraz ochrony przepływu. Wielkość zestawu nie znosi konieczności sprawdzenia tych warunków dla poszczególnych obiegów.
Dla AW16NHVGHA przewidziano 3F. Obok niej własne wymagania elektryczne ma moduł stojący i wyposażenie, dlatego w bilansie trzeba rozdzielić odbiorniki całego kompletu.
Zestaw z AW16NHVGHA deklaruje Lw 66 dB(A). Przy wyborze miejsca dla największej jednostki w rodzinie trzeba uwzględnić również sąsiedztwo i warunki rozchodzenia się dźwięku.
Parametry Haier Super Aqua GT HYDRO All in One 16 kW 3F 200 l
Moc grzewcza: 16 kW przy A7/W35; COP: 4,95 przy A7/W35; Konstrukcja: Hydrosplit R290 / All in One; Zasilanie ODU: 3F, 380–415 V.
Zasobnik CWU: wbudowany 200 l; SCOP W35 / W55: 4,8 / 3,85; klimat umiarkowany; Klasa CO W35 / W55: A+++ / A+++; Zakres wody CO: 20–80°C; dostępność zależna od warunków.
Zakres powietrza w ogrzewaniu: -25…+35°C; Moc chłodnicza: 14 kW przy A35/W7; Moc akustyczna ODU: 66 dB(A); Czynnik: R290, 1,25 kg.
Grzałka wspomagająca CO: 6 kW; CWU: klasa / profil: A+ / L; Osobna grzałka zbiornika: 3 kW; ODU: szer. × wys. × gł.: 1250 × 880 × 460 mm.
Pytania o Haier Super Aqua GT HYDRO All in One 16 kW 3F 200 l
Czy All in One 16 kW ma większą pojemność CWU od 12 i 14 kW?
Nie. Wszystkie trzy zestawy wykorzystują HU162F20AHYAE3 z zasobnikiem 200 l. Różnice mocy jednostek zewnętrznych nie zmieniają objętości tego zbiornika.
Jakie urządzenia obejmuje zestaw Haier Super Aqua GT HYDRO All in One 16 kW 3F 200 l?
Na tę wersję składają się AW16NHVGHA i HU162F20AHYAE3; moduł wewnętrzny nadal zawiera CWU 200 l. Armatura i osprzęt są dobierane do projektu, a wybór największej jednostki zewnętrznej nie powiększa fabrycznego zapasu wody.
Czy Haier Super Aqua GT HYDRO All in One 16 kW 3F 200 l podaje zawsze wodę o temperaturze 80°C?
Górna granica zakresu nie potwierdza stałej mocy 16 kW przy wodzie 80°C. Do projektu służą osobne dane dla temperatury powietrza i zasilania.
