Pompa ciepła
Haier Super Aqua GT HYDRO Split 12 kW 3F
Pompa ciepła Haier Super Aqua GT HYDRO Split 12 kW 3F R290

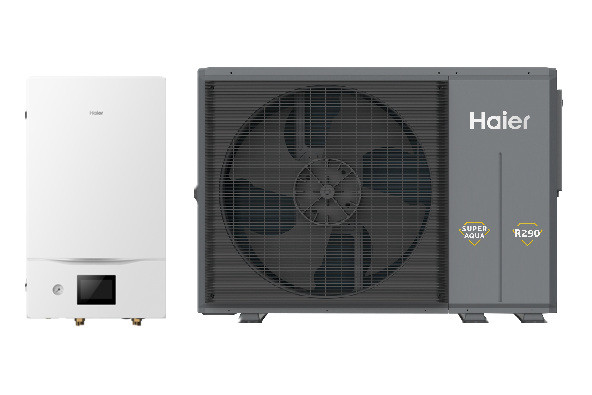

Komplet tworzą AW12NHVGHA + HU162WAHYBE3. Zasobnik CWU dobiera się poza tym kompletem. Deklarowana moc wynosi 12 kW przy A7/W35, czyli powietrzu +7°C i wodzie na wyjściu 35°C.
Haier Super Aqua GT HYDRO Split 12 kW korzysta z AW12NHVGHA i większego modułu HU162WAHYBE3. To odrębna konfiguracja trójfazowa, dla której należy ponownie sprawdzić zasilanie, grzałkę i miejsce montażu.
-
12 kW przy A7/W35
A7/W55 pokazuje 11,5 kW; porównania należy prowadzić w tym samym punkcie.
-
SCOP 4,82 przy W35
Dane sezonowe dotyczą dokładnego AW12NHVGHA, nie wersji jednofazowej.
-
3F; grzałka CO 6 kW
ODU wymaga trzech faz, a układ wewnętrzny własnych właściwych obwodów.
-
Osobno dobierany zasobnik CWU
Duże obciążenie CO nie narzuca dużego zużycia CWU przez mieszkańców.
-
Zakres wody CO 20–80°C
Wodę można ustawiać wysoko w dopuszczalnych warunkach, po ocenie odbiorników.
-
ODU 1250 × 880 × 460 mm
Większą obudowę trzeba uwzględnić w planie podstawy oraz wolnych odstępów.
Dwa punkty pracy pokazują różnicę temperatury wody
Przy A7/W35 tabela podaje 12 kW, natomiast przy A7/W55 11,5 kW.
Przy porównywaniu pomp ciepła dla dużego budynku trzeba wybierać ten sam punkt pracy, aby nie zestawiać korzystniejszej wartości jednego urządzenia z trudniejszymi warunkami drugiego. Moc podczas projektowego mrozu wymaga dodatkowo sprawdzenia właściwej charakterystyki.
Większa obudowa i osobny magazyn CWU

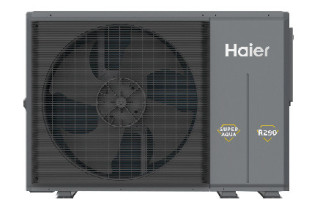

Jednostka zewnętrzna ma szerokość 1250 mm oraz wysokość 880 mm.
Jej wodne połączenie z budynkiem powinno być chronione przed zamarznięciem, a lokalizacja pozostawiać przestrzeń na serwis. Ścienny moduł nie zawiera zbiornika; projekt pozwala dobrać CWU do poboru, również przy większym domu o małej liczbie mieszkańców.
Funkcje Haier Super Aqua GT HYDRO Split 12 kW 3F
Funkcje i rzeczywisty zakres zastosowania
Dobór do potrzeb budynku
Zapotrzebowanie budynku na ogrzewanie wyznacza wybór AW12NHVGHA, a zużycie wody przez mieszkańców — dobór osobnego zbiornika. Te dwa obliczenia nie muszą prowadzić do proporcjonalnych wielkości urządzeń.
Parametry sezonowe W35 i W55
AW12NHVGHA ma własne dane sezonowe: 4,82 dla W35 i 3,85 dla W55 w klimacie umiarkowanym. Nie należy przypisywać mu wartości mniejszej wersji jednofazowej tylko dlatego, że należy do tej samej rodziny.
Wyposażenie oraz konfiguracja
Konstrukcja zestawu

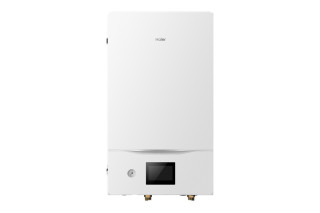

Ścienny HU162WAHYBE3 odbiera wodę z AW12NHVGHA. R290 zamknięto w urządzeniu zewnętrznym; przy ustalaniu trasy hydrauliki trzeba uwzględnić zarówno izolację, jak i zabezpieczenie przed zamarznięciem.
Sterowanie dopasowane do wyposażenia
Komunikację przez hOn przewidziano w wariancie 12 kW 3F z rodziny pomp ciepła Haier Super Aqua. Część cyfrową uruchamia się obok konfiguracji obiegów i ładowania niezależnego zasobnika; nie zastępuje ona doboru tych ustawień.
Praca układu w przygotowanej instalacji
Przygotowanie instalacji
Do elektrycznej części projektu dochodzi grzałka CO 6 kW, stopniowana 2+4. To element wspomagający, którego poboru nie należy dopisywać do deklarowanej mocy sprężarki przy A7/W35.
Chłodzenie i jego odbiorniki
Przy A35/W7 chłodnicza wydajność zestawu wynosi 10 kW. Uruchomienie tej funkcji wymaga odbiorników zaprojektowanych na wodę chłodzącą i skropliny, niezależnie od sposobu przygotowania CWU.
Zastosowanie i dobór Haier Super Aqua GT HYDRO Split 12 kW 3F
Większy dom o niewielu mieszkańcach nie musi potrzebować dużego zasobnika, a intensywny pobór CWU nie dowodzi wysokich strat budynku. Wersja 12 kW zachowuje możliwość dopasowania zbiornika bez zmiany ściennego modułu.
Dla AW12NHVGHA znamionowe 12 kW odpowiada A7/W35; przy cieplejszej wodzie punkt jest inny. Bilans na mróz wymaga dodatkowo odczytania charakterystyki dla temperatury projektowej.
Przy pompie ciepła z oddzielnym zbiornikiem zgodność wymiennika zasobnika z AW12NHVGHA sprawdza się osobno od wyboru pojemności.
Chłodniczych 10 kW przy A35/W7 nie należy utożsamiać z grzewczą nazwą wersji 12 kW. Odbiorniki trzeba ocenić dla właściwego trybu.
Warunki przygotowania miejsca i instalacji
Zmiana na ten wariant oznacza trójfazową ODU 3F i moduł HU162WAHYBE3 z własnymi wymaganiami zasilania. Grzałka CO 6 kW ma stopnie 2+4; projekt przyłącza powinien obejmować jej możliwą pracę razem z pozostałymi elementami.
W wymaganiach AW12NHVGHA trzeba uwzględnić obieg na zewnątrz budynku. Jego zabezpieczenie i utrzymanie prawidłowego przepływu wynikają z instrukcji tej konfiguracji.
Trzy fazy, czyli 3F, dotyczą zasilania AW12NHVGHA. Dla hydrauliki i wyposażenia należy sprawdzić konkretne obwody, zamiast traktować oznaczenie ODU jako opis całej kotłowni.
AW12NHVGHA ma deklarowaną moc akustyczną 63 dB(A). Wybierając miejsce większej obudowy, trzeba rozpatrzyć również dźwięk docierający do otoczenia, którego sama ta liczba nie określa.
Parametry Haier Super Aqua GT HYDRO Split 12 kW 3F
Moc grzewcza: 12 kW przy A7/W35; COP: 5,1 przy A7/W35; Konstrukcja: Hydrosplit R290; Zasilanie ODU: 3F, 380–415 V.
Zasobnik CWU: osobny, poza zestawem; SCOP W35 / W55: 4,82 / 3,85; klimat umiarkowany; Klasa CO W35 / W55: A+++ / A+++; Zakres wody CO: 20–80°C; dostępność zależna od warunków.
Zakres powietrza w ogrzewaniu: -25…+35°C; Moc chłodnicza: 10 kW przy A35/W7; Moc akustyczna ODU: 63 dB(A); Czynnik: R290, 1,05 kg.
Grzałka wspomagająca CO: 6 kW; ODU: szer. × wys. × gł.: 1250 × 880 × 460 mm.
Pytania o Haier Super Aqua GT HYDRO Split 12 kW 3F
Ile wynosi moc GT HYDRO 12 kW przy wyższej temperaturze wody?
Dla A7/W55 producent podaje 11,5 kW oraz COP 3,30. Wartości dla A7/W35 wynoszą 12 kW i COP 5,10. Nie są to dane wydajności przy -7°C na zewnątrz.
Który moduł wewnętrzny jest łączony z AW12NHVGHA?
AW12NHVGHA łączy się z HU162WAHYBE3. To odrębny od mniejszych wersji moduł ścienny, nadal bez zasobnika CWU. Zbiornik i pozostałe elementy dla wybranego schematu powinny zostać opisane w zamówieniu.
Czy zapis 20–80°C określa ekonomiczną temperaturę ogrzewania?
Nie. Przedział 20–80°C opisuje zakres wody CO dostępny zależnie od warunków pracy. Ekonomiczną nastawę dobiera się do odbiorników, a ocenę nominalną A7/W35 odróżnia od pracy przy wyższej temperaturze.
