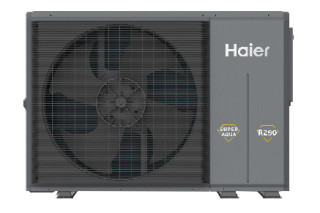

Pompa ciepła Haier Super Aqua GT HYDRO Split 16 kW 3F R290

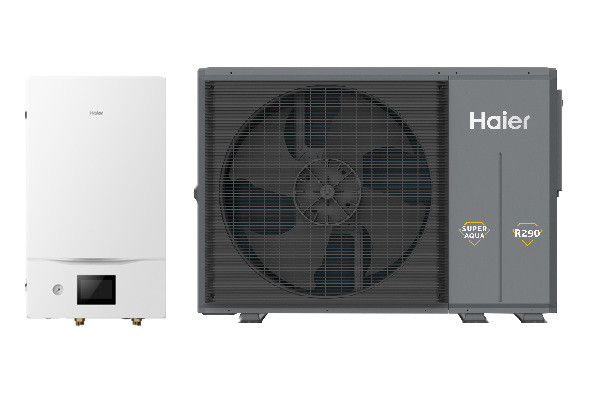

Komplet tworzą AW16NHVGHA + HU162WAHYBE3. Zasobnik CWU dobiera się poza tym kompletem. Deklarowana moc wynosi 16 kW przy A7/W35, czyli powietrzu +7°C i wodzie na wyjściu 35°C.
Największy GT HYDRO Split w bieżącym polskim cenniku tworzą AW16NHVGHA i HU162WAHYBE3. Zestaw 16 kW zachowuje osobno dobierany zasobnik i wymaga oceny zarówno pracy zimowej, jak i lokalizacji większej jednostki zewnętrznej.
-
16 kW przy A7/W35
Przy wodzie 55°C nominalny punkt A7 daje 15,5 kW, a nie stałe 16.
-
SCOP 4,8 przy W35
Współczynnik sezonowy nie gwarantuje stałej sprawności przy największym obciążeniu.
-
3F; grzałka CO 6 kW
Dla największego wariantu sprawdza się obwody sprężarki i stopniowanej grzałki.
-
Osobno dobierany zasobnik CWU
Moduł bez zbiornika umożliwia osobny projekt magazynu ciepłej wody.
-
Zakres wody CO 20–80°C
Pracę z wysoką temperaturą należy sprawdzać w pełnym zakresie warunków zewnętrznych.
-
Moc akustyczna ODU 66 dB(A)
Lokalizacja ODU wymaga analizy dźwięku, kierunku nawiewu i odbić od ścian.
16 kW przy W35, 15,5 kW przy W55
Zmiana temperatury wody wpływa na punkt pracy tego samego urządzenia. Przy +7°C na zewnątrz tabela podaje odpowiednio 16 i 15,5 kW.
Weryfikacja do modernizacji powinna uwzględniać tę różnicę, a następnie dane zimowe. Nie należy utożsamiać nazwy 16 kW ze stałą wydajnością w całym sezonie.
Akustyka planowana razem z miejscem jednostki
Moc akustyczna ODU wynosi 66 dB(A) w warunkach deklaracji. To nie jest poziom ciśnienia pod oknem.
Projekt montażu pompy ciepła przy domu powinien uwzględniać odległości, odbicia od elewacji i kierunek przepływu powietrza, zanim zostanie wykonana podstawa. Późniejsze ograniczanie pracy trybem cichym może wpływać na dostępną wydajność.
Funkcje Haier Super Aqua GT HYDRO Split 16 kW 3F
Funkcje i rzeczywisty zakres zastosowania
Dobór do potrzeb budynku
W AW16NHVGHA uzyskanie potrzebnej mocy zależy również od poprawnie przygotowanego obiegu wodnego. Średnice i opory hydrauliczne należy ustalić w projekcie, bez zakładania, że istniejąca instalacja będzie odpowiednia dla większego źródła.
Parametry sezonowe W35 i W55
Dla pompy ciepła Haier z połączeniem wodnym podano sezonowo 4,8 przy W35 oraz 3,85 przy W55 w klimacie umiarkowanym. Weryfikując pokrycie największego obciążenia, trzeba sięgnąć do charakterystyki mocy; SCOP podsumowuje sezon, nie pojedynczy mroźny dzień.
Wyposażenie oraz konfiguracja
Konstrukcja zestawu

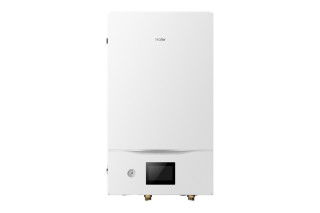

R290 krąży wyłącznie wewnątrz AW16NHVGHA. Z modułem HU162WAHYBE3 urządzenie łączą przewody wodne, a ich izolacja, opory i zabezpieczenie na zimę należą do projektu hydraulicznego.
Sterowanie dopasowane do wyposażenia
Dla wersji 16 kW 3F dostępne jest hOn. Sprawdzenie łączności nie stanowi jednak zakończenia uruchomienia: instalacja potrzebuje ustalonego przepływu, nastaw ogrzewania i zasad pracy osobnego zasobnika.
Praca układu w przygotowanej instalacji
Przygotowanie instalacji
Przed dostawą trzeba wyznaczyć drogę transportu oraz gotowe podparcie. Projekt powinien też obejmować wodny odcinek poza domem i jego ochronę przed mrozem, z uwzględnieniem możliwych przerw zasilania.
Chłodzenie i jego odbiorniki
W trybie chłodzenia deklaracja wynosi 14 kW przy A35/W7. Nawet w rozbudowanej instalacji trzeba wskazać konkretne odbiorniki chłodnej wody i sposób odprowadzenia kondensatu.
Zastosowanie i dobór Haier Super Aqua GT HYDRO Split 16 kW 3F
W układzie z pompą ciepła do dużego domu moc urządzenia nie określa samodzielnie pojemności bufora ani doboru pompy obiegowej. Ostateczny schemat musi zapewnić wymagany przepływ przy rzeczywistych średnicach i oporach przewodów.
Dla AW16NHVGHA warto porównać nie tylko zimową wydajność, lecz również warunki nominalne: 16 kW dotyczy A7/W35, a wyższa temperatura wody zmienia wynik.
Przy niezależnym magazynie CWU do AW16NHVGHA można osobno dobrać pojemność. Wymiennik zbiornika musi przy tym pasować do warunków współpracy z pompą.
Letnią część projektu należy oprzeć na 14 kW przy A35/W7 oraz wydajności przewidzianych odbiorników wodnych.
Warunki przygotowania miejsca i instalacji
Ciężar AW16NHVGHA wynosi 138 kg. Gotowa droga dostawy i fundament powinny umożliwiać ustawienie urządzenia bez ograniczania dostępu do przyłączy; połączenie wodne poza budynkiem wymaga również zabezpieczenia na czas zaniku energii.
W hydraulice AW16NHVGHA trzeba przewidzieć przepływ wymagany przez instrukcję oraz ochronę części prowadzonej na zewnątrz. Nie wynika z tego jedna uniwersalna wielkość bufora dla każdego domu.
Dla AW16NHVGHA należy przygotować zasilanie 3F. Weryfikacja obwodów obejmuje też HU162WAHYBE3 i grzałkę, ponieważ pobór całego układu nie sprowadza się do samej ODU.
Deklarowane 66 dB(A) należy wykorzystać do oceny źródła AW16NHVGHA. Warunki przy oknach i granicy posesji zależą dodatkowo od otoczenia oraz odległości od urządzenia.
Parametry Haier Super Aqua GT HYDRO Split 16 kW 3F
Moc grzewcza: 16 kW przy A7/W35; COP: 4,95 przy A7/W35; Konstrukcja: Hydrosplit R290; Zasilanie ODU: 3F, 380–415 V.
Zasobnik CWU: osobny, poza zestawem; SCOP W35 / W55: 4,8 / 3,85; klimat umiarkowany; Klasa CO W35 / W55: A+++ / A+++; Zakres wody CO: 20–80°C; dostępność zależna od warunków.
Zakres powietrza w ogrzewaniu: -25…+35°C; Moc chłodnicza: 14 kW przy A35/W7; Moc akustyczna ODU: 66 dB(A); Czynnik: R290, 1,25 kg.
Grzałka wspomagająca CO: 6 kW; ODU: szer. × wys. × gł.: 1250 × 880 × 460 mm.
Pytania o Haier Super Aqua GT HYDRO Split 16 kW 3F
Czy 66 dB(A) oznacza taki hałas przy granicy działki?
Nie. To deklarowana moc akustyczna źródła. Ciśnienie w miejscu odbioru zależy od odległości i otoczenia, dlatego lokalizację AW16NHVGHA ocenia się oddzielnie.
Czy największy GT HYDRO Split ma wbudowany zbiornik CWU?
Nie. AW16NHVGHA współpracuje ze ściennym HU162WAHYBE3, a zbiornik wody użytkowej wybiera się poza tym kompletem. W kompletnej ofercie należy opisać go wraz z niezbędnym wyposażeniem dodatkowym.
Jak porównać deklarowane 16 kW z pracą przy wodzie 55°C?
Przy powietrzu +7°C producent podaje 16 kW dla W35 i 15,5 kW dla W55. To różne punkty tego samego AW16NHVGHA; do doboru na mróz potrzebne są jeszcze dane dla projektowej temperatury zewnętrznej.
