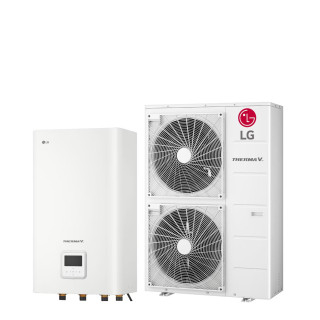

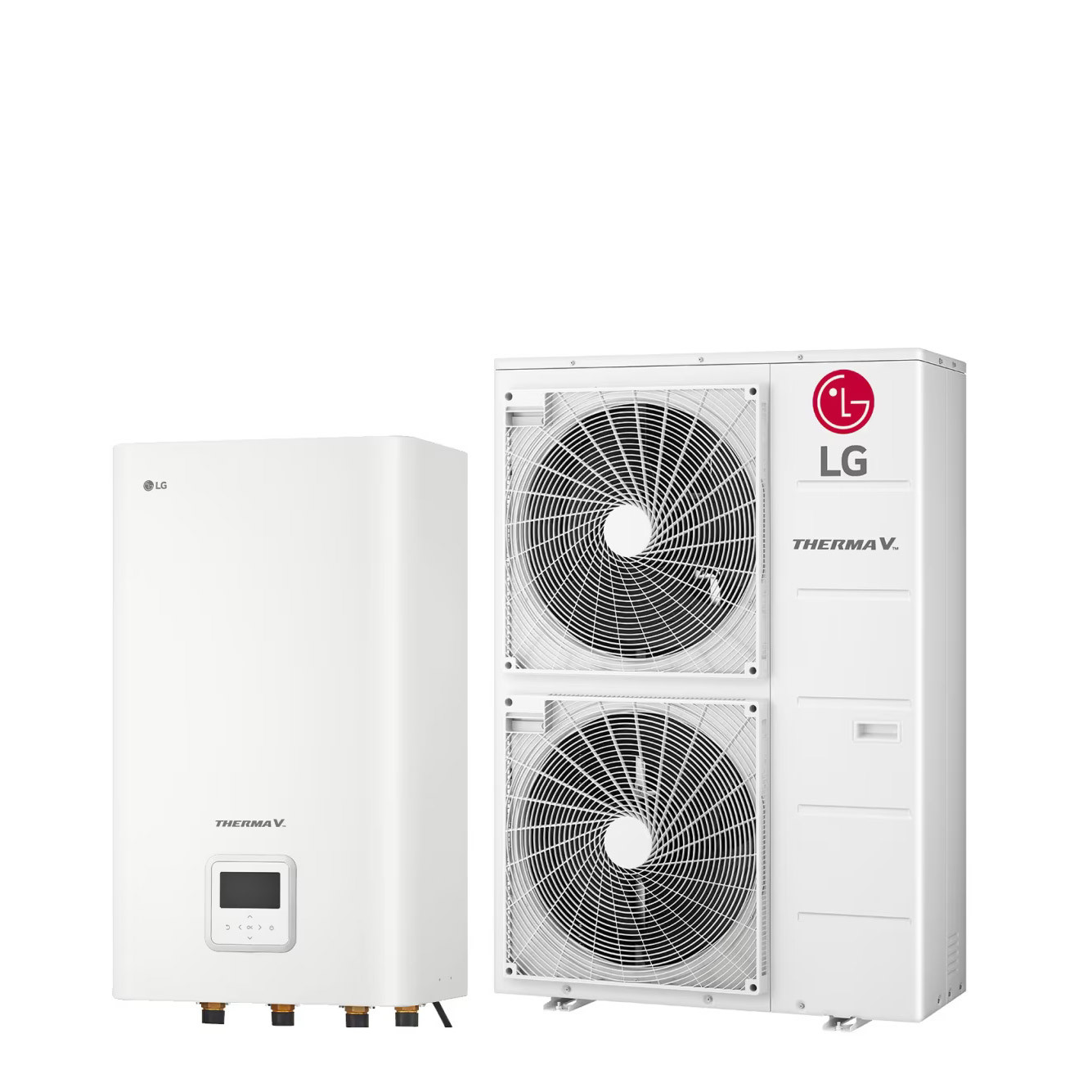

LG THERMA V Hydrosplit R32 Hydro Box 16 kW 3F
LG THERMA V Hydrosplit R32 Hydro Box 16 kW 3F – pompa ciepła powietrze–woda
LG THERMA V Hydrosplit R32 Hydro Box 16 kW 3F to powietrzna pompa ciepła składająca się z jednostki zewnętrznej HU163MRB.U30 oraz ściennego modulu wewnętrznego HN1600MC.NK1. W warunkach A7/W35 zestaw osiąga 16,00 kW mocy grzewczej i COP 4,80. Dla instalacji pracującej z temperaturą zasilania 35°C producent podaje SCOP 4,55 oraz najwyższą klasę efektywności energetycznej A+++.
W systemie Hydrosplit jednostka zewnętrzna i Hydro Box są połączone rurami wodnymi, dzięki czemu czynnik chłodniczy R32 pozostaje w jednostce zewnętrznej. Pompa umożliwia przygotowanie wody grzewczej o temperaturze do 65°C i pracę w trybie ogrzewania przy temperaturze zewnętrznej sięgającej -25°C. Model jest zasilany trójfazowo napięciem 380–415 V, obsługuje aktywne chłodzenie, a zasobnik CWU dobiera się osobno.
-
16,00 kW i COP 4,80 przy A7/W35
Wariant o wysokiej mocy grzewczej przeznaczony do instalacji, których obliczeniowe zapotrzebowanie cieplne odpowiada charakterystyce urządzenia
-
SCOP 4,55 i klasa A+++
Wysoka efektywność sezonowa dotyczy pracy z temperaturą zasilania 35°C, typową dla instalacji niskotemperaturowych
-
Hydrosplit – wodne połączenie jednostek
Między agregatem i Hydro Boxem prowadzone są rury wodne, a obieg czynnika chłodniczego pozostaje po stronie jednostki zewnętrznej
-
Temperatura zasilania do 65°C
Poszerza możliwości wykorzystania pompy również w odpowiednio zweryfikowanych instalacjach grzejnikowych i modernizowanych budynkach
-
Trójfazowe zasilanie 400 V
Wariant HU163MRB.U30 jest przeznaczony do instalacji elektrycznej 380–415 V / 3F / 50 Hz
-
Aktywne chłodzenie 16 kW
Pompa jest rewersyjna i może przygotowywać wodę chłodzącą dla odpowiednio zaprojektowanych odbiorników
Hydrosplit – połączenie wodne zamiast instalacji R32 wewnątrz domu
W konstrukcji LG THERMA V Hydrosplit wymiennik ciepła i obieg czynnika R32 znajdują się w jednostce zewnętrznej. Z Hydro Boxem HN1600MC.NK1 agregat jest połączony rurami wodnymi. Oznacza to, że pomiędzy urządzeniem zewnętrznym a modułem zainstalowanym wewnątrz budynku nie prowadzi się przewodów z czynnikiem chłodniczym.
Przy projektowaniu takiej instalacji trzeba uwzględnić specyfikę zewnętrznego odcinka obiegu wodnego, w szczególności właściwą izolację oraz zabezpieczenie przed skutkami niskiej temperatury. Jeśli rozważasz także inne konfiguracje tego typu, zobacz inne pompy ciepła w układzie Hydrosplit.
16 kW mocy i charakterystyka pracy przy różnych temperaturach
Przy A7/W35 zestaw HU163MRB.U30 + HN1600MC.NK1 osiąga 16,00 kW mocy grzewczej i COP 4,80. Przy A2/W35 producent podaje już 13,80 kW i COP 3,60, natomiast przy A7/W55 moc wynosi 12,00 kW przy COP 2,80.
Różnice te mają znaczenie przy realnym doborze urządzenia. Oznaczenie 16 kW nie oznacza stałej mocy w całym zakresie pracy. Wydajność i efektywność zależą m.in. od temperatury zewnętrznej oraz wymaganej temperatury wody. Dlatego dobór pompy powinien wynikać z zapotrzebowania cieplnego budynku i parametrów projektowanej instalacji.
Zalety i funkcje pompy ciepła LG THERMA V Hydrosplit R32 Hydro Box 16 kW
Ogrzewanie i efektywność energetyczna
COP 4,80 przy A7/W35
Przy temperaturze zewnętrznej 7°C i temperaturze wody 35°C pompa osiąga 16 kW mocy grzewczej oraz COP 4,80.
SCOP 4,55 przy 35°C
Sezonowy współczynnik efektywności ogrzewania przy temperaturze zasilania 35°C wynosi 4,55.
Klasa energetyczna A+++
Dla pracy przy temperaturze zasilania 35°C zestaw osiąga sezonową klasę efektywności energetycznej A+++.
SCOP 3,45 i A++ przy 55°C
Dla instalacji pracującej z temperaturą zasilania 55°C producent podaje SCOP 3,45 oraz klasę A++.
Temperatura wody do 65°C
W trybie ogrzewania zakres temperatury wody wychodzącej wynosi od 15 do 65°C.
Praca grzewcza do -25°C
Zakres temperatury zewnętrznej podczas ogrzewania i przygotowania CWU rozpoczyna się od -25°C.
Aktywne chłodzenie 16 kW
Przy A35/W18 pompa osiąga 16 kW mocy chłodniczej i EER 4,00.
Konstrukcja Hydrosplit i Hydro Box
Połączenie jednostek rurami wodnymi
Jednostka zewnętrzna przekazuje energię do Hydro Boxa poprzez obieg wodny, bez prowadzenia przewodów R32 do wnętrza budynku.
R32 w jednostce zewnętrznej
Obieg chłodniczy jest skupiony po stronie agregatu zewnętrznego, gdzie znajduje się również wymiennik czynnik–woda.

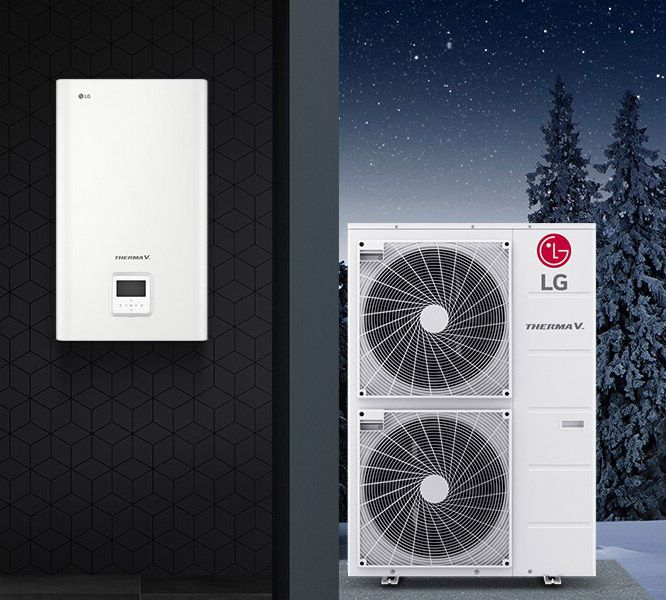

Ścienny Hydro Box
Jednostka HN1600MC.NK1 ma wymiary 490 × 850 × 315 mm i masę około 30,5 kg.
Osobno dobierany zasobnik CWU
Hydro Box nie posiada zintegrowanego zbiornika, dzięki czemu pojemność zasobnika można dobrać do liczby użytkowników i sposobu korzystania z CWU.
Opcjonalna grzałka wspomagająca
System może zostać uzupełniony o kompatybilną grzałkę wspomagającą dobraną zgodnie z projektem instalacji i wymaganiami elektrycznymi.
Przyłącza wodne 1"
Producent przewiduje przyłącza wodne o średnicy Male PT 1" po stronie jednostki zewnętrznej i Hydro Boxa.
Sterowanie i zarządzanie energią
LG ThinQ
System jest przygotowany do współpracy z platformą LG ThinQ i zdalnego sterowania po odpowiedniej konfiguracji łączności Wi-Fi.
Smart Grid
THERMA V może współpracować z odpowiednio skonfigurowanymi rozwiązaniami inteligentnego zarządzania energią.
Współpraca z PV/ESS
LG przewiduje możliwość integracji pompy z instalacją fotowoltaiczną oraz systemem magazynowania energii po odpowiedniej konfiguracji.
Ogrzewanie, CWU i chłodzenie
Sterowanie systemem może zostać skonfigurowane do obsługi ogrzewania pomieszczeń, osobnego zasobnika CWU oraz aktywnego chłodzenia.
Zasilanie, czynnik chłodniczy i akustyka
Trójfazowe zasilanie 400 V
Jednostka HU163MRB.U30 jest przeznaczona do zasilania 380–415 V, 3 fazy, 50 Hz.
Czynnik chłodniczy R32
Fabryczne napełnienie układu wynosi 2,10 kg czynnika R32 o współczynniku GWP 675.
Moc akustyczna 63 dB(A)
Nominalny poziom mocy akustycznej jednostki zewnętrznej wynosi 63 dB(A), a w trybie obniżonego hałasu 60 dB(A).
41 dB(A) w odległości 5 m
LG podaje przeliczeniowy poziom ciśnienia akustycznego 41 dB(A) w trybie nominalnym i 38 dB(A) w trybie obniżonego hałasu.
Hydro Box 44 dB(A)
Nominalny poziom mocy akustycznej jednostki wewnętrznej wynosi 44 dB(A), a przeliczeniowy poziom ciśnienia akustycznego w odległości 1 m 36 dB(A).
Jednostka zewnętrzna 91,7 kg
Agregat ma wymiary 950 × 1380 × 330 mm i masę 91,7 kg, co należy uwzględnić przy przygotowaniu miejsca montażu.
Dla kogo LG THERMA V Hydrosplit R32 Hydro Box 16 kW będzie dobrym wyborem?
LG THERMA V Hydrosplit R32 Hydro Box 16 kW 3F jest wariantem przeznaczonym przede wszystkim do instalacji wymagających wyższej mocy grzewczej. O przydatności modelu nie powinna jednak decydować sama powierzchnia domu ani wartość 16 kW w nazwie. Podstawą jest obliczeniowe zapotrzebowanie budynku na moc grzewczą, temperatura projektowa instalacji oraz charakterystyka pompy w rzeczywistych warunkach pracy.
Dla budynków o większym zapotrzebowaniu na ciepło, potwierdzonym obliczeniami dla konkretnej inwestycji.
Dla nowych domów z instalacją niskotemperaturową, w której można wykorzystać SCOP 4,55 dla temperatury zasilania 35°C.
Dla części modernizowanych budynków, jeśli istniejące odbiorniki zapewniają wymaganą moc przy parametrach odpowiednich dla pompy ciepła.
Dla inwestorów preferujących wodne połączenie jednostki zewnętrznej z Hydro Boxem zamiast instalacji czynnika chłodniczego prowadzonej do wnętrza domu.
Dla instalacji dysponujących zasilaniem trójfazowym 400 V odpowiednim dla wariantu HU163MRB.U30.
Dla systemów, które poza ogrzewaniem i przygotowaniem CWU mają również realizować aktywne chłodzenie.
Z jaką instalacją może współpracować LG THERMA V Hydrosplit R32 16 kW?
LG THERMA V Hydrosplit R32 16 kW może współpracować z ogrzewaniem podłogowym, instalacją mieszaną oraz odpowiednio zweryfikowanymi grzejnikami. Maksymalna temperatura wody grzewczej wynosi 65°C, ale nie oznacza to, że stała praca z taką temperaturą jest optymalna. Im niższej temperatury zasilania wymaga budynek, tym korzystniejsze mogą być warunki pracy pompy.
Z ogrzewaniem podłogowym, które wykorzystuje niską temperaturę zasilania i pozwala pracować pompie w korzystniejszych warunkach.
Z grzejnikami po sprawdzeniu ich rzeczywistej mocy przy temperaturze wody przewidzianej dla instalacji z pompą ciepła.
Z instalacją mieszaną łączącą różne odbiorniki po właściwym zaprojektowaniu hydrauliki i sterowania poszczególnymi obiegami.
Z klimakonwektorami lub innymi odbiornikami przygotowanymi do aktywnego chłodzenia wodnego.
Z osobnym zasobnikiem CWU dobranym pod względem pojemności do liczby użytkowników i profilu zużycia ciepłej wody.
Z prawidłowo zabezpieczonym obiegiem Hydrosplit, uwzględniającym zewnętrzny odcinek instalacji wodnej.
Podsumowanie specyfikacji LG THERMA V Hydrosplit R32 Hydro Box 16 kW 3F
LG THERMA V Hydrosplit R32 Hydro Box 16 kW 3F składa się z jednostki zewnętrznej HU163MRB.U30 oraz Hydro Boxa HN1600MC.NK1. Przy A7/W35 zestaw osiąga 16,00 kW mocy grzewczej i COP 4,80. Dla temperatury zasilania 35°C producent podaje SCOP 4,55 i klasę A+++, a dla 55°C odpowiednio SCOP 3,45 i klasę A++.
W trybie ogrzewania zakres temperatury wody wychodzącej wynosi 15–65°C. Zakres temperatury zewnętrznej dla ogrzewania i przygotowania CWU wynosi -25–35°C, natomiast dla chłodzenia 5–48°C. Woda chłodząca może mieć temperaturę w zakresie 5–27°C.
Jednostka zewnętrzna wykorzystuje 2,10 kg czynnika R32 o współczynniku GWP 675. Jej wymiary wynoszą 950 × 1380 × 330 mm, a masa 91,7 kg. Nominalny poziom mocy akustycznej wynosi 63 dB(A), natomiast w trybie obniżonego hałasu 60 dB(A).
Hydro Box HN1600MC.NK1 ma wymiary 490 × 850 × 315 mm i masę 30,5 kg. Nie posiada zintegrowanego zasobnika CWU, dlatego zbiornik dobiera się osobno. Wariant HU163MRB.U30 wymaga zasilania trójfazowego 380–415 V / 3F / 50 Hz. System może zostać uzupełniony o kompatybilne wyposażenie dodatkowe, w tym odpowiednio dobraną grzałkę wspomagającą.
Najczęściej zadawane pytania o pompę ciepła
LG THERMA V Hydrosplit R32 Hydro Box 16 kW
Jaka jest moc LG THERMA V Hydrosplit R32 16 kW?
Zestaw HU163MRB.U30 + HN1600MC.NK1 osiąga moc grzewczą 16,00 kW przy A7/W35 i COP 4,80. Przy A2/W35 producent podaje 13,80 kW oraz COP 3,60, dlatego przy doborze pompy trzeba analizować jej charakterystykę dla warunków odpowiadających konkretnej instalacji.
Jaki SCOP ma LG THERMA V Hydrosplit R32 16 kW?
Dla temperatury zasilania 35°C producent podaje SCOP 4,55 i klasę efektywności A+++. Przy temperaturze zasilania 55°C SCOP wynosi 3,45, a klasa efektywności A++.
Co oznacza konstrukcja Hydrosplit w LG THERMA V?
W systemie Hydrosplit jednostka zewnętrzna i wewnętrzny Hydro Box są połączone rurami wodnymi. Obieg czynnika chłodniczego R32 znajduje się po stronie jednostki zewnętrznej, dlatego przewody z czynnikiem chłodniczym nie są prowadzone do Hydro Boxa.
Jaką maksymalną temperaturę zasilania osiąga LG THERMA V Hydrosplit 16 kW?
W trybie ogrzewania LG THERMA V Hydrosplit R32 może przygotowywać wodę o temperaturze do 65°C. Efektywność pompy zależy jednak od parametrów pracy, dlatego instalację warto projektować z możliwie niską temperaturą zasilania wystarczającą do ogrzania budynku.
Czy LG THERMA V Hydrosplit 16 kW nadaje się do grzejników?
Może współpracować z odpowiednio dobraną instalacją grzejnikową. Przed wyborem pompy należy sprawdzić moc grzejników przy planowanej temperaturze zasilania oraz porównać ją z zapotrzebowaniem cieplnym poszczególnych pomieszczeń i całego budynku.
Czy LG THERMA V Hydrosplit 16 kW współpracuje z ogrzewaniem podłogowym?
Tak. Pompa może współpracować z ogrzewaniem podłogowym. Dla temperatury zasilania 35°C producent podaje SCOP 4,55 oraz klasę efektywności energetycznej A+++.
Do jakiej temperatury zewnętrznej pracuje LG THERMA V Hydrosplit R32?
W trybie ogrzewania i przygotowania ciepłej wody użytkowej zakres temperatury zewnętrznej wynosi od -25°C do +35°C. W trybie chłodzenia pompa może pracować przy temperaturze od +5°C do +48°C.
Czy LG THERMA V Hydrosplit 16 kW może chłodzić budynek?
Tak. System umożliwia aktywne chłodzenie. Przy A35/W18 producent podaje moc chłodniczą 16,00 kW oraz EER 4,00. Instalacja odbiorcza musi być jednak odpowiednio zaprojektowana do pracy z wodą chłodzącą.
Czy LG THERMA V Hydrosplit Hydro Box 16 kW ma wbudowany zasobnik CWU?
Nie. Hydro Box HN1600MC.NK1 nie ma zintegrowanego zasobnika ciepłej wody użytkowej. Zbiornik CWU dobiera się osobno pod względem pojemności i konfiguracji do potrzeb konkretnej instalacji.
Jaki czynnik chłodniczy wykorzystuje LG THERMA V Hydrosplit 16 kW?
Jednostka zewnętrzna HU163MRB.U30 wykorzystuje czynnik chłodniczy R32 o współczynniku GWP 675. Fabryczne napełnienie wynosi 2,10 kg, a obieg czynnika pozostaje po stronie jednostki zewnętrznej.
Czy LG THERMA V Hydrosplit 16 kW ma Wi-Fi?
LG wskazuje dla tego systemu łączność z Wi-Fi i platformą ThinQ. Dostępność konkretnego modułu lub jego obecność w standardowym zestawie warto potwierdzić dla konfiguracji oferowanej w momencie zakupu.
Jak głośna jest jednostka zewnętrzna LG THERMA V Hydrosplit 16 kW?
Nominalny poziom mocy akustycznej jednostki HU163MRB.U30 wynosi 63 dB(A), a w trybie obniżonego hałasu 60 dB(A). Producent podaje również przeliczeniowy poziom ciśnienia akustycznego 41 dB(A) w odległości 5 m oraz 38 dB(A) w trybie cichym.
Czy LG THERMA V Hydrosplit 16 kW jest pompą trójfazową?
Tak. Jednostka zewnętrzna HU163MRB.U30 wymaga zasilania 380–415 V, 3 fazy, 50 Hz. Zabezpieczenia elektryczne należy dobrać zgodnie z dokumentacją techniczną oraz konfiguracją całej instalacji.
Na co zwrócić uwagę przy montażu pompy LG THERMA V Hydrosplit?
Ponieważ połączenie pomiędzy jednostką zewnętrzną i Hydro Boxem jest częścią obiegu wodnego, należy prawidłowo zaizolować i zabezpieczyć jego zewnętrzny odcinek przed skutkami niskiej temperatury. Trzeba również zachować wymagane odstępy montażowe, zapewnić odpływ wody z odszraniania i dostęp serwisowy do agregatu.
Czy pompę LG THERMA V Hydrosplit 16 kW dobiera się do powierzchni domu?
Nie należy dobierać pompy wyłącznie na podstawie powierzchni budynku. Podstawą powinno być obliczeniowe zapotrzebowanie na moc grzewczą, temperatura projektowa, standard energetyczny budynku oraz parametry instalacji odbiorczej.
Jaką gwarancję ma LG THERMA V Hydrosplit?
LG przewiduje 5-letnią gwarancję dla pomp ciepła THERMA V po spełnieniu warunków programu producenta. Szczegółowe wymagania dotyczące uruchomienia, serwisowania i przeglądów należy sprawdzić w aktualnych warunkach gwarancji.
