Pompa ciepła
LG THERMA V Monobloc R290 Combi 14 kW 3F
LG THERMA V Monobloc R290 Combi 14 kW 3F – pompa ciepła powietrze–woda

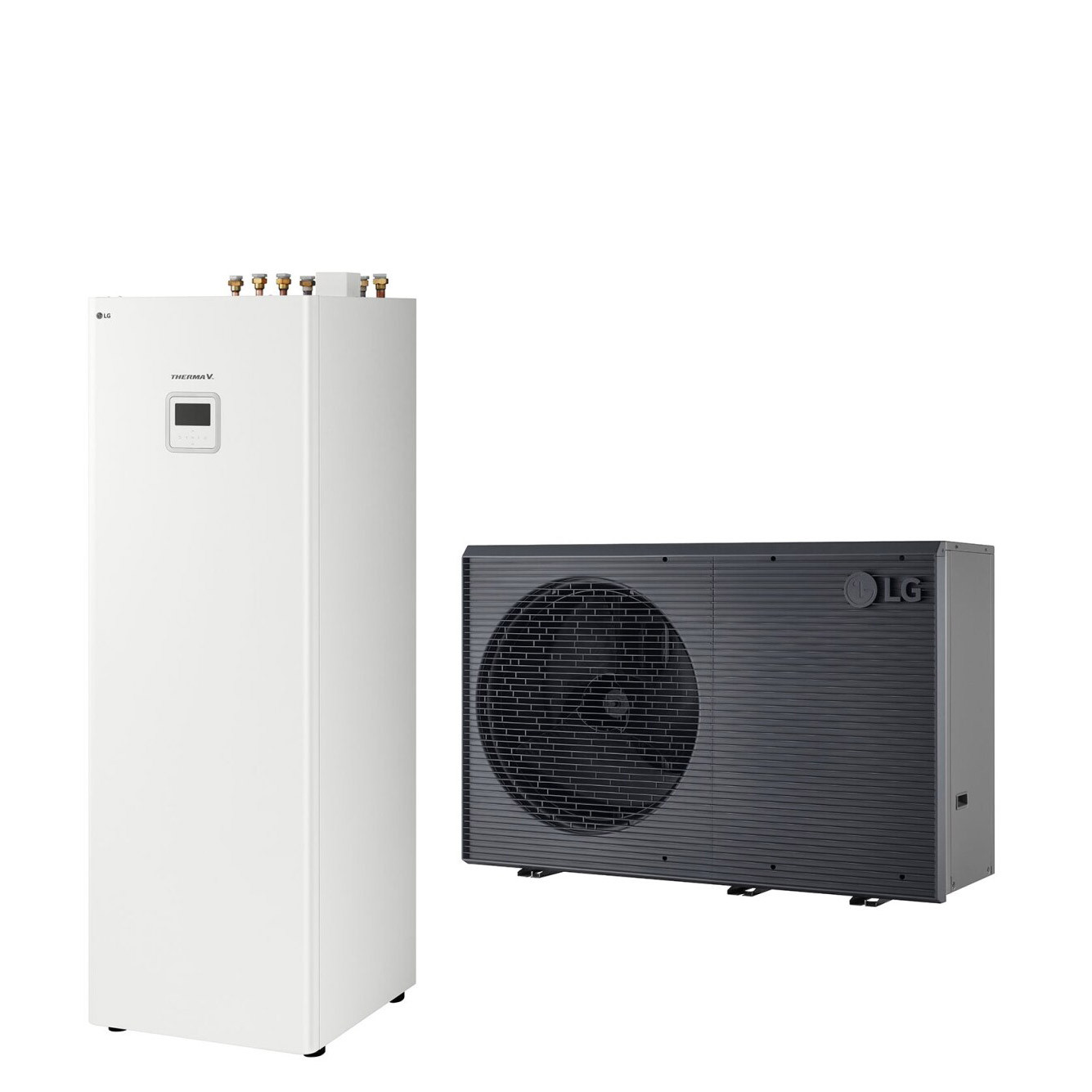

LG THERMA V Monobloc R290 Combi 14 kW 3F to powietrzna pompa ciepła składająca się z jednostki zewnętrznej HM143HF.UB60 oraz stojącej jednostki wewnętrznej Combi HN1639HY.NK0 ze zintegrowanym zasobnikiem CWU 200 l. Przy A7/W35 zestaw osiąga 14,00 kW mocy grzewczej i COP 4,50. Dla temperatury zasilania 35°C producent podaje SCOP 5,38, a dla 55°C SCOP 3,96. W obu warunkach sezonowa klasa efektywności ogrzewania wynosi A+++.
W konstrukcji Monobloc cały obieg chłodniczy z naturalnym czynnikiem R290 pozostaje w jednostce zewnętrznej, natomiast połączenie z modułem Combi realizowane jest po stronie wodnej. Urządzenie może przygotowywać wodę grzewczą o temperaturze do 75°C i pracować w trybie ogrzewania przy temperaturze zewnętrznej do -28°C. System zapewnia również aktywne chłodzenie, a jednostka wewnętrzna integruje zasobnik CWU, grzałkę wspomagającą oraz elementy hydrauliczne.
-
14,00 kW i COP 4,50 przy A7/W35
Wariant o większej mocy przeznaczony jest do instalacji, których obliczeniowe zapotrzebowanie odpowiada jego charakterystyce grzewczej
-
SCOP 5,38 i klasa A+++
Dla temperatury zasilania 35°C urządzenie osiąga wysoką sezonową efektywność ogrzewania
-
Zintegrowany zasobnik CWU 200 l
Jednostka Combi ogranicza potrzebę stosowania osobnego stojącego zbiornika ciepłej wody użytkowej
-
Temperatura zasilania do 75°C
Wysoka maksymalna temperatura wody rozszerza możliwości wykorzystania pompy także w części instalacji modernizowanych
-
Ogrzewanie przy temperaturze do -28°C
Szeroki zakres pracy umożliwia wykorzystywanie urządzenia również podczas silnych spadków temperatury zewnętrznej
-
Aktywne chłodzenie 12,00 kW
Przy A35/W18 pompa osiąga 12,00 kW mocy chłodniczej oraz EER 3,70
Combi 200 l – ogrzewanie i CWU w zintegrowanej jednostce wewnętrznej
Jednostka wewnętrzna HN1639HY.NK0 ma konstrukcję stojącą i zawiera zasobnik ciepłej wody użytkowej o pojemności 200 l. W module umieszczono również grzałkę wspomagającą o mocy 9 kW oraz naczynie przeponowe obiegu grzewczego o pojemności 8 l.
Taka budowa upraszcza organizację pomieszczenia technicznego w porównaniu z systemem wykorzystującym osobny zasobnik CWU. Jeżeli priorytetem jest właśnie kompaktowa jednostka wewnętrzna ze zbiornikiem, warto porównać również pompy ciepła All-in-One ze zintegrowanym zasobnikiem CWU. W przypadku LG producent określa tę konfigurację nazwą Combi unit.
14 kW mocy grzewczej i 12 kW aktywnego chłodzenia
Przy A7/W35 HM143HF.UB60 osiąga 14,00 kW i COP 4,50. Przy A2/W35 producent podaje również 14,00 kW przy COP 3,61, a przy A-7/W35 moc wynosi 13,00 kW przy COP 3,21. Przy wyższej temperaturze wody A7/W55 moc wynosi 11,00 kW, a COP 3,25.
W trybie chłodzenia przy A35/W18 urządzenie osiąga 12,00 kW i EER 3,70, natomiast przy A35/W7 12,00 kW i EER 2,99. Temperatura wody chłodzącej może wynosić od 5 do 27°C, dlatego sposób wykorzystania chłodzenia trzeba dopasować do rodzaju odbiorników i projektu instalacji.
Zalety i funkcje pompy ciepła LG THERMA V Monobloc R290 Combi 14 kW
Moc i efektywność ogrzewania
COP 4,50 przy A7/W35
Przy temperaturze zewnętrznej 7°C i wodzie 35°C pompa osiąga 14,00 kW mocy grzewczej oraz COP 4,50.
SCOP 5,38 przy 35°C
Sezonowy współczynnik efektywności ogrzewania przy temperaturze zasilania 35°C wynosi 5,38.
A+++ przy 35°C i 55°C
LG podaje sezonową klasę efektywności ogrzewania A+++ dla obu standardowych poziomów temperatury zasilania.
SCOP 3,96 przy 55°C
Przy wyższej temperaturze zasilania 55°C sezonowy współczynnik efektywności wynosi 3,96.
13 kW przy A-7/W35
Przy temperaturze zewnętrznej -7°C i wodzie 35°C producent podaje 13,00 kW mocy grzewczej oraz COP 3,21.
Temperatura zasilania do 75°C
Zakres temperatury wody wychodzącej w trybie ogrzewania wynosi od 15 do 75°C.
Combi, CWU i wyposażenie jednostki wewnętrznej
Zintegrowany zasobnik CWU 200 l
Jednostka HN1639HY.NK0 posiada fabrycznie wbudowany zbiornik ciepłej wody użytkowej o pojemności 200 litrów.
Grzałka wspomagająca 9 kW
Wariant HN1639HY.NK0 wykorzystuje trójstopniową grzałkę elektryczną 3 + 3 + 3 kW.
Naczynie przeponowe 8 l
W jednostce wewnętrznej zintegrowano naczynie przeponowe obiegu grzewczego o pojemności 8 litrów.
Zakres CWU do 80°C
Dla przygotowania ciepłej wody LG podaje zakres temperatury wody wychodzącej od 15 do 80°C; najwyższe nastawy systemu mogą wykorzystywać grzałkę wspomagającą.
Przyłącze recyrkulacji CWU
Jednostka Combi posiada przyłącza G 1" dla CWU oraz osobne przyłącze G 1" przewidziane do recyrkulacji.
Kompaktowa zabudowa instalacji
Połączenie modułu hydraulicznego i zasobnika CWU w jednej obudowie ogranicza liczbę osobnych urządzeń w pomieszczeniu technicznym.
R290, Monobloc i zakres pracy
Naturalny czynnik R290
Jednostka zewnętrzna zawiera fabrycznie 1200 g czynnika R290 o współczynniku GWP równym 3.
Brak rur chłodniczych do wnętrza
Cały obieg R290 znajduje się w agregacie, a pomiędzy jednostką zewnętrzną i Combi prowadzone jest połączenie wodne.
Ogrzewanie i CWU do -28°C
Zakres temperatury powietrza zewnętrznego dla ogrzewania i przygotowania CWU wynosi od -28°C do +35°C.
Chłodzenie od +5 do +48°C
W trybie aktywnego chłodzenia producent określa zakres temperatury zewnętrznej od +5°C do +48°C.
Aktywne chłodzenie 12 kW
Przy A35/W18 moc chłodnicza wynosi 12,00 kW przy EER 3,70.
LG BECON Cloud
LG przewiduje zdalną konfigurację, monitorowanie i aktualizacje systemu przez platformę BECON Cloud, zależnie od dostępności usługi i konfiguracji instalacji.
Zasilanie, wymiary i akustyka
Wariant 3-fazowy
Jednostka zewnętrzna HM143HF.UB60 jest zasilana napięciem 380–415 V, 3 fazy, 50 Hz.
51 dB(A) mocy akustycznej
Nominalny poziom mocy akustycznej jednostki zewnętrznej wynosi 51 dB(A), a w trybie obniżonego hałasu 50 dB(A).
29 dB(A) w odległości 5 m
LG podaje przeliczeniowy poziom ciśnienia akustycznego 29 dB(A) przy 5 m, a w trybie obniżonego hałasu 28 dB(A).
Jednostka Combi 39 dB(A)
Nominalny poziom mocy akustycznej jednostki wewnętrznej wynosi 39 dB(A), a poziom ciśnienia akustycznego przy 1 m 31 dB(A).
Jednostka zewnętrzna 181 kg
Agregat ma wymiary 1560 × 1019 × 520 mm oraz masę 181 kg, co należy uwzględnić przy przygotowaniu miejsca montażu.
Combi 600 × 1750 × 660 mm
Jednostka wewnętrzna ma masę 108 kg bez wody i wymaga odpowiednio zaplanowanej przestrzeni montażowej.
Dla kogo LG THERMA V Monobloc R290 Combi 14 kW będzie dobrym wyborem?
LG THERMA V Monobloc R290 Combi 14 kW 3F jest wariantem o wysokiej mocy, który należy dobierać do budynku na podstawie obliczeniowego zapotrzebowania na ciepło, a nie samej powierzchni. Zintegrowany zasobnik CWU 200 l ogranicza liczbę osobnych urządzeń wewnętrznych, a temperatura zasilania do 75°C rozszerza zakres możliwych zastosowań w nowych i modernizowanych instalacjach.
Dla budynków o odpowiednio wysokim zapotrzebowaniu cieplnym, jeżeli charakterystyka wariantu 14 kW odpowiada obliczeniom projektowym.
Dla nowych budynków z ogrzewaniem podłogowym, gdzie można wykorzystać SCOP 5,38 przy temperaturze zasilania 35°C.
Dla części modernizowanych domów, w których potrzebna jest wyższa temperatura wody i odpowiednia moc przy niskiej temperaturze zewnętrznej.
Dla użytkowników preferujących jednostkę Combi ze zintegrowanym zasobnikiem CWU zamiast osobnego zbiornika.
Dla instalacji, w których dostępne jest odpowiednie zasilanie trójfazowe dla jednostki zewnętrznej i wyposażenia systemu.
Dla systemów mających realizować ogrzewanie, przygotowanie CWU oraz aktywne chłodzenie budynku.
Z jaką instalacją może współpracować LG THERMA V Monobloc R290 Combi 14 kW?
LG THERMA V Monobloc R290 Combi 14 kW może współpracować z instalacją podłogową, układem mieszanym oraz odpowiednio dobranymi grzejnikami. Maksymalna temperatura wody grzewczej 75°C jest istotna zwłaszcza przy modernizacji, jednak efektywność pompy nadal zależy od wymaganej temperatury zasilania. Dlatego przed wyborem urządzenia trzeba sprawdzić nie tylko moc źródła, ale również parametry instalacji odbiorczej.
Z ogrzewaniem podłogowym, dla którego niska temperatura zasilania tworzy korzystne warunki pracy pompy ciepła.
Z odpowiednio dobranymi grzejnikami po zweryfikowaniu ich mocy przy planowanej temperaturze wody.
Z instalacją mieszaną łączącą podłogówkę i grzejniki po właściwym zaprojektowaniu hydrauliki oraz sterowania obiegami.
Z klimakonwektorami lub innymi odbiornikami przystosowanymi do aktywnego chłodzenia wodnego.
Bez osobnego zasobnika CWU, ponieważ jednostka HN1639HY.NK0 posiada zintegrowany zbiornik o pojemności 200 l.
W instalacji Monobloc z prawidłowo zaizolowanym i zabezpieczonym przed zamarzaniem zewnętrznym odcinkiem obiegu wodnego.
Podsumowanie specyfikacji LG THERMA V Monobloc R290 Combi 14 kW 3F
LG THERMA V Monobloc R290 Combi 14 kW 3F składa się z jednostki zewnętrznej HM143HF.UB60 oraz jednostki Combi HN1639HY.NK0. Przy A7/W35 zestaw osiąga 14,00 kW mocy grzewczej i COP 4,50. Dla temperatury zasilania 35°C producent podaje SCOP 5,38, a dla 55°C SCOP 3,96. W obu przypadkach sezonowa klasa efektywności ogrzewania wynosi A+++.
Przy A2/W35 moc grzewcza wynosi 14,00 kW przy COP 3,61, a przy A-7/W35 13,00 kW przy COP 3,21. Dla A7/W55 producent podaje 11,00 kW i COP 3,25, natomiast przy A-7/W55 10,30 kW i COP 2,28. W trybie chłodzenia przy A35/W18 urządzenie osiąga 12,00 kW i EER 3,70, a przy A35/W7 12,00 kW i EER 2,99.
Zakres temperatury wody wychodzącej wynosi 15–75°C dla ogrzewania, 5–27°C dla chłodzenia oraz 15–80°C dla CWU. Zakres temperatury zewnętrznej dla ogrzewania i przygotowania CWU wynosi -28–35°C, natomiast dla aktywnego chłodzenia 5–48°C.
Jednostka zewnętrzna zawiera 1200 g czynnika R290 o współczynniku GWP 3. Ma wymiary 1560 × 1019 × 520 mm i masę 181 kg. Nominalny poziom mocy akustycznej wynosi 51 dB(A), a w trybie obniżonego hałasu 50 dB(A).
Jednostka Combi HN1639HY.NK0 ma wymiary 600 × 1750 × 660 mm i masę pustego urządzenia 108 kg. Zawiera zasobnik CWU o pojemności 200 l, grzałkę wspomagającą 9 kW oraz naczynie przeponowe 8 l. Jednostka zewnętrzna jest zasilana napięciem 380–415 V / 3 fazy / 50 Hz, natomiast LG podaje dla obwodu jednostki wewnętrznej zasilanie 220–240 V / 1 faza / 50 Hz.
Najczęściej zadawane pytania o pompę ciepła
LG THERMA V Monobloc R290 Combi 14 kW
Jaka jest moc LG THERMA V Monobloc R290 Combi 14 kW?
Zestaw HM143HF.UB60 + HN1639HY.NK0 osiąga 14,00 kW mocy grzewczej przy A7/W35 i COP 4,50. Przy A2/W35 również osiąga 14,00 kW, natomiast przy A-7/W35 producent podaje 13,00 kW. Właściwy dobór powinien wynikać z zapotrzebowania cieplnego budynku i charakterystyki pompy w warunkach projektowych.
Jaki SCOP ma LG THERMA V Monobloc R290 Combi 14 kW?
Dla temperatury zasilania 35°C producent podaje SCOP 5,38, a dla 55°C SCOP 3,96. W obu przypadkach sezonowa klasa efektywności ogrzewania wynosi A+++.
Czy LG THERMA V Monobloc R290 Combi 14 kW ma wbudowany zasobnik CWU?
Tak. Jednostka wewnętrzna HN1639HY.NK0 jest modułem Combi ze zintegrowanym zasobnikiem ciepłej wody użytkowej o pojemności 200 l. Dzięki temu system nie wymaga osobnego stojącego zbiornika CWU.
Jaką maksymalną temperaturę zasilania osiąga LG THERMA V Monobloc R290 14 kW?
W trybie ogrzewania zakres temperatury wody wychodzącej wynosi od 15 do 75°C. Wysoka maksymalna temperatura zwiększa możliwości zastosowania urządzenia w modernizowanych instalacjach, ale nie oznacza, że stała praca przy 75°C będzie najbardziej efektywna.
Czy LG THERMA V Monobloc R290 Combi 14 kW nadaje się do grzejników?
Może współpracować z odpowiednio dobranymi grzejnikami. Przed wyborem pompy trzeba jednak sprawdzić moc odbiorników przy planowanej temperaturze zasilania oraz zestawić ją z obliczeniowym zapotrzebowaniem cieplnym budynku.
Czy LG THERMA V Monobloc R290 Combi 14 kW ma funkcję chłodzenia?
Tak. Przy A35/W18 pompa osiąga 12,00 kW mocy chłodniczej i EER 3,70, a przy A35/W7 12,00 kW i EER 2,99. Instalacja odbiorcza musi być przystosowana do pracy z wodą chłodzącą.
Do jakiej temperatury zewnętrznej pracuje LG THERMA V Monobloc R290?
W trybie ogrzewania i przygotowania ciepłej wody użytkowej urządzenie może pracować przy temperaturze zewnętrznej od -28°C do +35°C. Dla chłodzenia zakres temperatury zewnętrznej wynosi od +5°C do +48°C.
Jaką gwarancję ma LG THERMA V Monobloc R290?
Dla pomp ciepła LG THERMA V przewidziana jest 5-letnia gwarancja po spełnieniu warunków programu producenta. Szczegółowe wymagania dotyczące uruchomienia, serwisowania i przeglądów należy sprawdzić w aktualnych warunkach gwarancji LG.
Jak wygląda montaż pompy ciepła?
Montaż realizują certyfikowani instalatorzy z uprawnieniami F-gaz i doświadczeniem w systemach pomp ciepła.
Audyt / wycena
Montaż wyceniamy indywidualnie — koszt zależy m.in. od hydrauliki, elektryki i długości tras.
Montaż i uruchomienie
Wykonamy instalację, pierwsze uruchomienie i konfigurację zgodnie z wytycznymi producenta.
Cena dotyczy urządzenia
Cena obejmuje samo urządzenie. Montaż wyceniamy indywidualnie.
Kompleksowa realizacja
Dobór, projekt, montaż i pierwsze uruchomienie. Konfiguracja systemu w cenie realizacji.
Wsparcie i dotacje
Pomagamy w dokumentach do dotacji. Zapewniamy wsparcie po montażu.
Montaż pompy ciepła
w Twojej miescowości?
Dostępność montażu potwierdzamy indywidualnie – obecnie nie obsługujemy całej Polski.
