Pompa ciepła
LG THERMA V R32 Monobloc S II 16 kW 3F

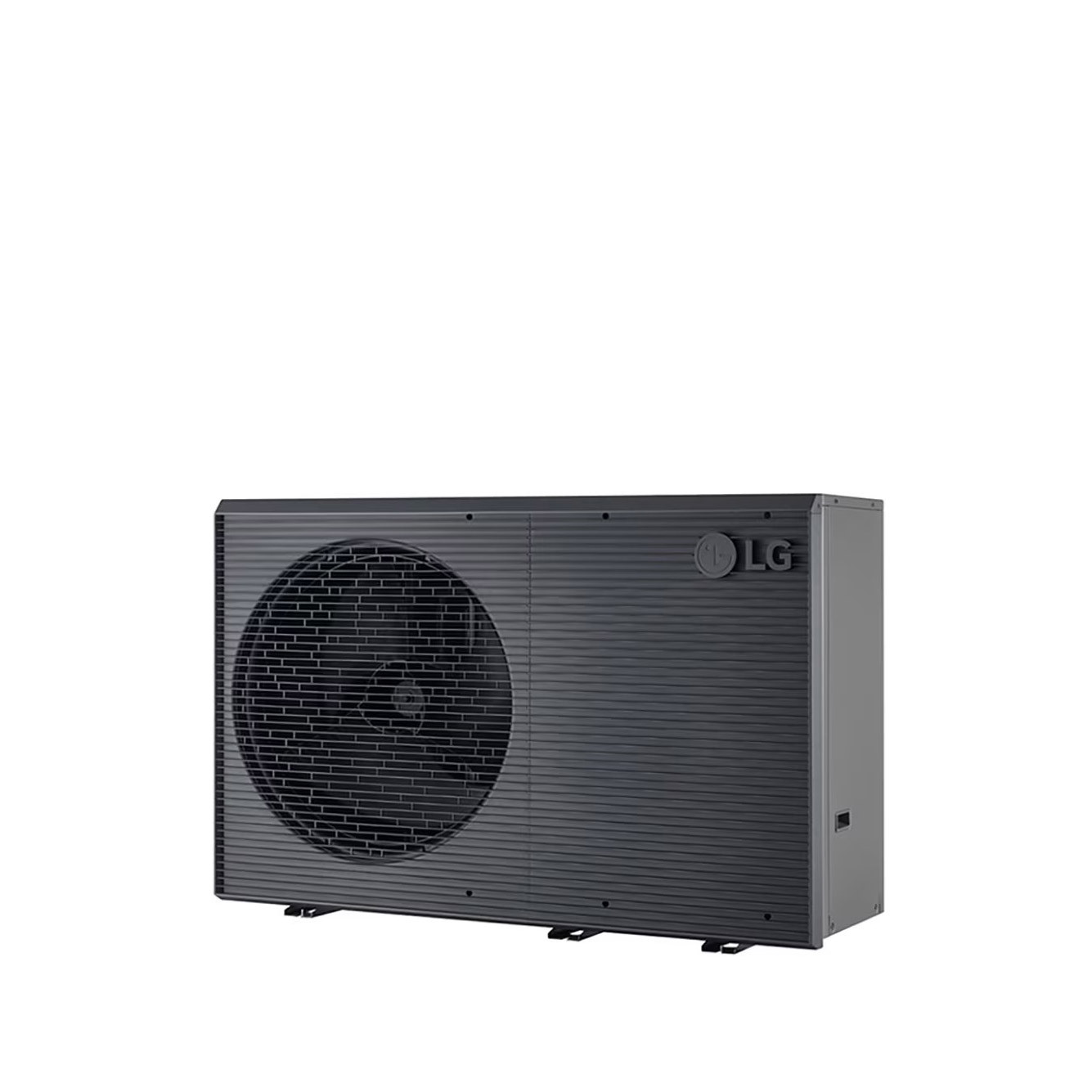

LG THERMA V R32 Monobloc S II 16 kW 3F – pompa ciepła powietrze–woda
LG THERMA V R32 Monobloc S II 16 kW 3F, model HM163MRS.UB40, to trójfazowa powietrzna pompa ciepła typu Monobloc, w której obieg chłodniczy oraz kluczowe elementy hydrauliczne są zintegrowane w jednostce zewnętrznej. Przy A7/W35 urządzenie osiąga 16,00 kW mocy grzewczej i COP 4,70. Dla temperatury zasilania 35°C sezonowy współczynnik efektywności wynosi SCOP 4,53, a klasa energetyczna ogrzewania A+++.
Model wykorzystuje czynnik chłodniczy R32, może przygotowywać wodę grzewczą o temperaturze do 65°C i pracować w trybie ogrzewania przy temperaturze zewnętrznej do -25°C. Obsługuje również aktywne chłodzenie oraz przygotowanie CWU po podłączeniu zewnętrznego zasobnika. Jednostka HM163MRS.UB40 jest zasilana trójfazowo napięciem 380–415 V.
-
16,00 kW i COP 4,70 przy A7/W35
Nominalna moc grzewcza 16 kW jest osiągana przy temperaturze zewnętrznej 7°C i wodzie grzewczej 35°C
-
SCOP 4,53 i klasa A+++
Wysoka efektywność sezonowa przy temperaturze zasilania 35°C sprzyja współpracy z instalacjami niskotemperaturowymi
-
Monobloc bez jednostki wewnętrznej
Obieg chłodniczy i kluczowe elementy hydrauliczne znajdują się w jednej jednostce montowanej na zewnątrz budynku
-
Temperatura zasilania do 65°C
Zakres temperatury wody grzewczej 15–65°C zwiększa możliwości współpracy także z odpowiednio dobranymi instalacjami grzejnikowymi
-
Praca grzewcza do -25°C
Szeroki zakres temperatury zewnętrznej pozwala wykorzystywać pompę również podczas silniejszych mrozów
-
Aktywne chłodzenie do 16,00 kW
Przy A35/W18 urządzenie osiąga 16,00 kW mocy chłodniczej oraz współczynnik EER 4,60
Monobloc S II – kompletny układ chłodniczy i hydraulika na zewnątrz
W LG THERMA V R32 Monobloc S II cały obieg chłodniczy z czynnikiem R32 znajduje się w jednostce zewnętrznej. Urządzenie integruje również najważniejsze elementy części wodnej, w tym pompę obiegową, płytowy wymiennik ciepła, naczynie przeponowe 8 l, odpowietrznik, zawór bezpieczeństwa oraz czujniki przepływu i ciśnienia. System nie wymaga więc osobnego Hydro Boxa.
Pomiędzy agregatem a instalacją w budynku prowadzone jest połączenie wodne, a nie instalacja z czynnikiem chłodniczym. Zewnętrzny fragment obiegu musi być prawidłowo zaizolowany i zabezpieczony przed zamarzaniem. Konstrukcja Monobloc upraszcza jednocześnie układ urządzeń technicznych wewnątrz budynku.
16 kW mocy, trójfazowe zasilanie i aktywne chłodzenie
Przy A7/W35 model HM163MRS.UB40 osiąga 16,00 kW i COP 4,70. Przy A2/W35 producent podaje 13,80 kW przy COP 3,50, natomiast przy A7/W55 moc wynosi 12,00 kW przy COP 2,80. Pokazuje to, dlaczego przy doborze pompy o mocy 16 kW należy analizować nie tylko wartość nominalną, ale również wymaganą temperaturę zasilania i charakterystykę urządzenia w różnych warunkach pracy.
W trybie chłodzenia przy A35/W18 pompa osiąga 16,00 kW i EER 4,60, a przy A35/W7 15,00 kW i EER 3,00. Zakres temperatury zewnętrznej podczas chłodzenia wynosi od +5°C do +48°C, a temperatura wody chłodzącej może mieścić się w zakresie 5–27°C.
Zalety i funkcje pompy ciepła LG THERMA V R32 Monobloc S II 16 kW
Ogrzewanie i efektywność energetyczna
COP 4,70 przy A7/W35
Przy temperaturze zewnętrznej 7°C i wodzie grzewczej 35°C urządzenie osiąga 16,00 kW mocy oraz COP 4,70.
SCOP 4,53 przy 35°C
Sezonowy współczynnik efektywności ogrzewania w klimacie umiarkowanym przy temperaturze zasilania 35°C wynosi 4,53.
Klasa A+++ przy 35°C
Dla niskotemperaturowego systemu grzewczego pompa osiąga najwyższą sezonową klasę efektywności A+++.
SCOP 3,45 i klasa A++ przy 55°C
Dla temperatury zasilania 55°C producent podaje SCOP 3,45 oraz sezonową klasę efektywności A++.
13,80 kW przy A2/W35
Przy temperaturze zewnętrznej 2°C i wodzie 35°C urządzenie osiąga 13,80 kW mocy grzewczej przy COP 3,50.
Temperatura wody do 65°C
Zakres temperatury wody wychodzącej w trybie ogrzewania wynosi od 15 do 65°C.
Konstrukcja Monobloc S II i hydraulika
Bez osobnego Hydro Boxa
Obieg chłodniczy i podstawowe komponenty hydrauliczne znajdują się w agregacie zewnętrznym, dlatego nie jest wymagany osobny moduł Hydro Box.
Wbudowana pompa obiegowa
Modulowana pompa wodna jest fabrycznym elementem zespołu hydraulicznego pompy ciepła.
Naczynie przeponowe 8 l
W jednostce znajduje się zintegrowane naczynie przeponowe obiegu grzewczego o pojemności 8 litrów.
Czujniki przepływu i ciśnienia
Układ hydrauliczny monitoruje przepływ oraz ciśnienie wody za pomocą fabrycznie zintegrowanych czujników.
Przyłącza wodne 1"
Wlot i wylot obiegu wodnego wykorzystują zewnętrzne przyłącza Male PT 1".
Filtr siatkowy w zestawie
Producent przewiduje filtr siatkowy dostarczany luzem do montażu w instalacji wodnej.
Chłodzenie i przygotowanie CWU
Aktywne chłodzenie 16,00 kW
Przy A35/W18 pompa osiąga 16,00 kW mocy chłodniczej i współczynnik EER 4,60.
15,00 kW przy A35/W7
Przy temperaturze powietrza 35°C i wodzie chłodzącej 7°C urządzenie osiąga 15,00 kW przy EER 3,00.
Chłodzenie wodą 5–27°C
Pompa może współpracować z klimakonwektorami lub odpowiednio zaprojektowanym systemem chłodzenia płaszczyznowego.
Zewnętrzny zasobnik CWU
HM163MRS.UB40 nie posiada wbudowanego zbiornika ciepłej wody – jego pojemność dobiera się osobno do potrzeb użytkowników.
Sterowanie przygotowaniem CWU
Pompa może obsługiwać przygotowanie ciepłej wody po zastosowaniu odpowiedniego zasobnika, zaworu przełączającego i czujnika temperatury.
Systemowy zakres CWU do 80°C
Dokumentacja LG podaje dla przygotowania CWU zakres 15–80°C; osiąganie najwyższych temperatur zależy od konfiguracji zasobnika i dodatkowego źródła ciepła.
R32, sterowanie i akustyka
Czynnik chłodniczy R32
Hermetyczny obieg chłodniczy jest fabrycznie napełniony 1,6 kg czynnika R32 o współczynniku GWP 675.
Sterownik przewodowy w zestawie
Standardowy sterownik przewodowy LG jest dostarczany z urządzeniem i montowany w odpowiednim miejscu wewnątrz budynku.
Opcjonalne LG ThinQ
Zdalne sterowanie przez aplikację LG ThinQ jest możliwe po zastosowaniu opcjonalnego modułu Wi-Fi LG PWFMDD200.
SG Ready
Seria Monobloc S II jest przygotowana do współpracy z inteligentnym zarządzaniem energią zgodnie ze standardem SG Ready.
Moc akustyczna 61 dB(A)
Znamionowy poziom mocy akustycznej jednostki wynosi 61 dB(A), a w trybie obniżonego hałasu 57 dB(A).
39 dB(A) w odległości 5 m
Przeliczeniowy poziom ciśnienia akustycznego w odległości 5 m wynosi 39 dB(A), a w trybie cichym 35 dB(A).
Wymiary i zasilanie
Trójfazowe zasilanie 400 V
Model HM163MRS.UB40 jest przystosowany do zasilania 380–415 V, 3 fazy, 50 Hz.
1320 × 1019 × 520 mm
Jednostka ma 1320 mm szerokości, 1019 mm wysokości i 520 mm głębokości.
Masa netto 117 kg
Masa jednostki wynosi 117 kg, co należy uwzględnić przy przygotowaniu stabilnej podstawy i organizacji montażu.
Dla kogo LG THERMA V R32 Monobloc S II 16 kW będzie dobrym wyborem?
LG THERMA V R32 Monobloc S II 16 kW 3F jest najmocniejszym wariantem tej części serii i może być rozważany w budynkach o większym obliczeniowym zapotrzebowaniu na ciepło. Nie oznacza to jednak, że moc 16 kW należy dobierać na podstawie samej powierzchni domu. Podstawą powinno być OZC, projektowa temperatura zasilania i charakterystyka instalacji. Jeśli porównujesz mocniejsze urządzenia przeznaczone do takich inwestycji, zobacz również pompy ciepła do dużego domu.
Dla budynków, których obliczeniowe zapotrzebowanie cieplne odpowiada charakterystyce pompy o mocy nominalnej 16 kW.
Dla nowych budynków z instalacją podłogową, gdzie można wykorzystać SCOP 4,53 przy temperaturze zasilania 35°C.
Dla części modernizowanych obiektów, jeśli analiza instalacji potwierdzi możliwość efektywnej współpracy przy wymaganej temperaturze wody.
Dla inwestycji, w których dostępne jest trójfazowe zasilanie 400 V odpowiednie dla wariantu HM163MRS.UB40.
Dla użytkowników chcących niezależnie dobrać zewnętrzny zasobnik CWU do liczby domowników i oczekiwanego zużycia wody.
Dla systemów mających realizować zarówno ogrzewanie zimą, jak i aktywne chłodzenie w okresie letnim.
Z jaką instalacją może współpracować LG THERMA V R32 Monobloc S II 16 kW?
LG THERMA V R32 Monobloc S II 16 kW może współpracować z ogrzewaniem podłogowym, odpowiednio dobranymi grzejnikami oraz instalacjami mieszanymi. Maksymalna temperatura wody grzewczej wynosi 65°C, ale jest to graniczna możliwość urządzenia, a nie zalecana stała temperatura pracy. Im niższej temperatury zasilania wymaga instalacja, tym korzystniejsze mogą być warunki pracy pompy.
Z ogrzewaniem podłogowym umożliwiającym wykorzystanie wysokiej sezonowej efektywności przy temperaturze zasilania 35°C.
Z odpowiednio dobranymi grzejnikami po sprawdzeniu ich rzeczywistej mocy przy projektowej temperaturze wody.
Z instalacją mieszaną łączącą podłogówkę i grzejniki po właściwym zaprojektowaniu hydrauliki oraz sterowania obiegami.
Z klimakonwektorami lub odpowiednio przygotowanym systemem płaszczyznowym umożliwiającym wykorzystanie aktywnego chłodzenia.
Z zewnętrznym zasobnikiem CWU dobranym pod względem pojemności do rzeczywistego zapotrzebowania na ciepłą wodę.
W układzie Monobloc z prawidłowo zaizolowanym i zabezpieczonym przed zamarzaniem zewnętrznym odcinkiem obiegu wodnego.
Podsumowanie specyfikacji LG THERMA V R32 Monobloc S II 16 kW 3F
LG THERMA V R32 Monobloc S II 16 kW 3F, model HM163MRS.UB40, jest trójfazową pompą ciepła typu Monobloc bez osobnej jednostki wewnętrznej. Przy A7/W35 osiąga 16,00 kW mocy grzewczej i COP 4,70. Dla temperatury zasilania 35°C sezonowy współczynnik efektywności wynosi SCOP 4,53 i klasa A+++, natomiast dla 55°C SCOP 3,45 i klasa A++.
Przy A2/W35 moc grzewcza wynosi 13,80 kW przy COP 3,50, natomiast przy A7/W55 12,00 kW przy COP 2,80. W trybie chłodzenia przy A35/W18 urządzenie osiąga 16,00 kW i EER 4,60, a przy A35/W7 15,00 kW i EER 3,00.
Zakres temperatury powietrza zewnętrznego dla ogrzewania i przygotowania CWU wynosi -25–35°C, a dla chłodzenia 5–48°C. Temperatura wody wychodzącej podczas ogrzewania może wynosić 15–65°C, a podczas chłodzenia 5–27°C. Dokumentacja systemowa dla przygotowania CWU podaje zakres 15–80°C.
Jednostka jest fabrycznie napełniona 1,6 kg czynnika chłodniczego R32 o współczynniku GWP 675. Jej wymiary wynoszą 1320 × 1019 × 520 mm, a masa netto 117 kg. Znamionowy poziom mocy akustycznej wynosi 61 dB(A), natomiast w trybie obniżonego hałasu 57 dB(A).
W jednostce zintegrowano między innymi pompę obiegową, płytowy wymiennik ciepła, naczynie przeponowe 8 l, odpowietrznik, zawór bezpieczeństwa oraz czujniki przepływu i ciśnienia. Przyłącza wodne mają średnicę 1". Zasilanie urządzenia wynosi 380–415 V / 3 fazy / 50 Hz.
Model nie posiada wbudowanego zasobnika CWU. Przygotowanie ciepłej wody wymaga zewnętrznego zbiornika i odpowiedniego osprzętu. Sterownik przewodowy jest dostarczany z urządzeniem, natomiast zdalne sterowanie przez LG ThinQ wymaga opcjonalnego modułu Wi-Fi.
Najczęściej zadawane pytania o pompę ciepła
LG THERMA V R32 Monobloc S II 16 kW
Jaka jest moc LG THERMA V R32 Monobloc S II 16 kW?
Model HM163MRS.UB40 osiąga 16,00 kW mocy grzewczej przy A7/W35 i COP 4,70. Przy A2/W35 moc wynosi 13,80 kW przy COP 3,50, dlatego prawidłowy dobór powinien uwzględniać charakterystykę urządzenia w różnych warunkach oraz obliczeniowe zapotrzebowanie cieplne budynku.
Jaki SCOP ma LG THERMA V R32 Monobloc S II 16 kW?
Dla temperatury zasilania 35°C SCOP wynosi 4,53, a sezonowa klasa efektywności ogrzewania A+++. Dla temperatury zasilania 55°C producent podaje SCOP 3,45 i klasę A++.
Czy LG THERMA V R32 Monobloc S II 16 kW nadaje się do dużego domu?
Wariant 16 kW może być rozważany w budynkach o większym zapotrzebowaniu na moc grzewczą, ale nie należy dobierać go wyłącznie na podstawie powierzchni domu. Podstawą powinny być obliczenia OZC, projektowa temperatura zasilania oraz parametry instalacji grzewczej.
Do jakiej temperatury LG THERMA V R32 Monobloc S II podgrzewa wodę?
W trybie ogrzewania maksymalna temperatura wody wychodzącej wynosi 65°C. Jest to maksymalna wartość techniczna urządzenia, a rzeczywistą temperaturę projektową należy dobrać do instalacji oraz zapotrzebowania cieplnego budynku.
Czy LG THERMA V R32 Monobloc S II 16 kW nadaje się do grzejników?
Może współpracować z odpowiednio dobranymi grzejnikami. Przed wyborem pompy należy sprawdzić ich moc przy projektowej temperaturze zasilania oraz porównać ją z obliczeniowym zapotrzebowaniem cieplnym budynku.
Czy LG THERMA V R32 Monobloc S II 16 kW ma funkcję chłodzenia?
Tak. Przy A35/W18 pompa osiąga 16,00 kW mocy chłodniczej i EER 4,60, a przy A35/W7 15,00 kW i EER 3,00. Instalacja odbiorcza musi być odpowiednio przygotowana do pracy z wodą chłodzącą.
Czy LG THERMA V R32 Monobloc S II 16 kW ma wbudowany zasobnik CWU?
Nie. Model HM163MRS.UB40 nie posiada zintegrowanego zasobnika ciepłej wody użytkowej. Przygotowanie CWU jest możliwe po podłączeniu odpowiednio dobranego zewnętrznego zbiornika oraz wymaganych elementów instalacji.
Jaką gwarancję ma LG THERMA V R32 Monobloc S II?
Dla pomp ciepła LG THERMA V przewidziana jest 5-letnia gwarancja zgodnie z warunkami programu producenta. Wymagania dotyczące montażu, pierwszego uruchomienia, serwisowania i okresowych przeglądów należy sprawdzić w aktualnych warunkach gwarancji LG.
