Viessmann Vitocal 150‑A typ 16 12,4 kW R290 z IDU‑A – Z034121
Viessmann Vitocal 150-A typ 16 R290 – monoblok ze ścienną jednostką IDU-A

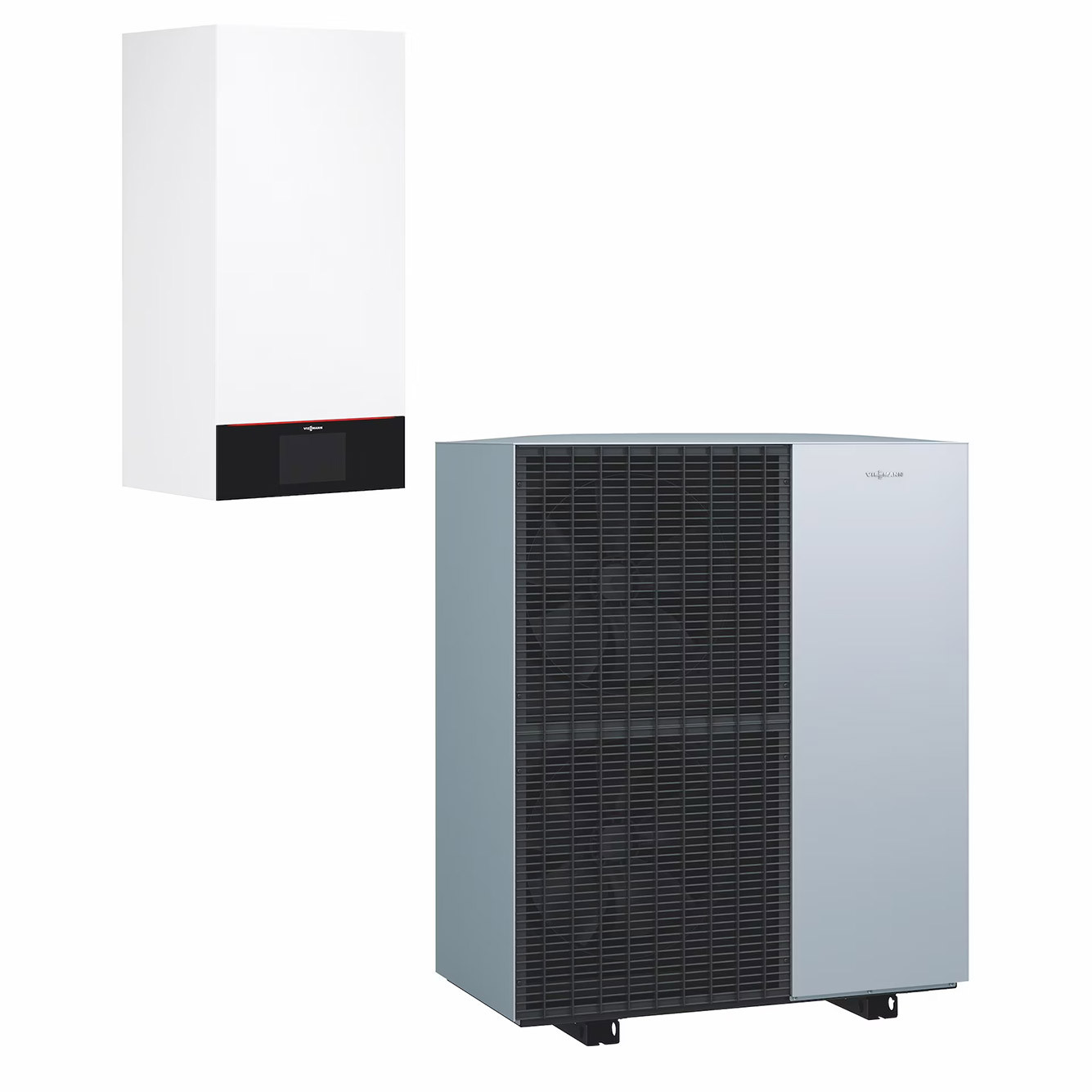

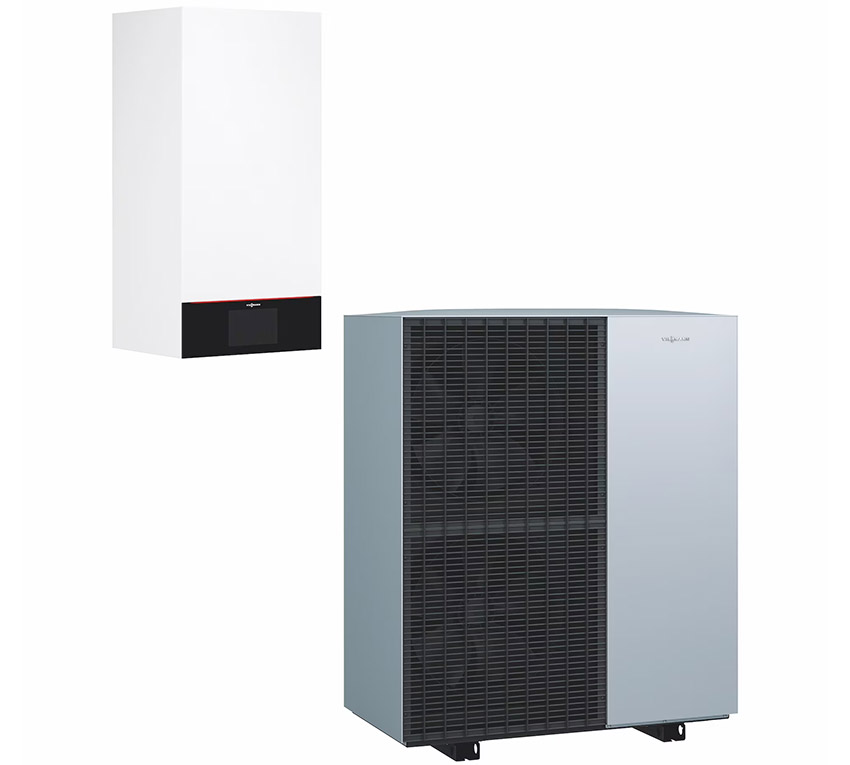

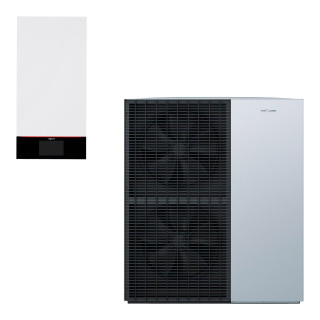

Viessmann Vitocal 150-A typ 16 – Z034121 jest największym wariantem tej serii i kompletnym zestawem powietrznej pompy ciepła typu monoblok. Obejmuje dwuwentylatorową jednostkę zewnętrzną AWMOF-151.A1.16-400-V002 oraz wiszącą jednostkę wewnętrzną IDU-A AWMIW.A1.19-V052. Układ pracuje na naturalnym czynniku R290 i wymaga zasilania trójfazowego 400 V.
Wartości mocy trzeba czytać razem z warunkami pomiaru. Producent podaje 9,10 kW znamionowo i zakres 3,30–14,90 kW przy A7/W35, natomiast przy A-7/W35 moc znamionowa wynosi 12,40 kW. System może zasilać instalację wodą o temperaturze do 70°C przy temperaturze zewnętrznej do -10°C, obsługuje aktywne chłodzenie, a osobno dobierany zasobnik CWU pozwala dopasować pojemność do rzeczywistego profilu zużycia ciepłej wody.
-
12,40 kW przy A-7/W35
Znamionowa moc w zimowym punkcie pracy ułatwia ocenę urządzenia, ale nie zastępuje obliczenia OZC
-
Zakres 3,30–14,90 kW przy A7/W35
Sprężarka z regulacją mocy dopasowuje wydajność do bieżącego zapotrzebowania w granicach zależnych od warunków pracy
-
SCOP 4,80 przy W35
W klimacie umiarkowanym producent podaje również SCOP 3,80 dla zastosowania średniotemperaturowego W55
-
Temperatura zasilania do 70°C
Ułatwia rozważenie urządzenia w modernizacji, lecz moc grzejników trzeba sprawdzić przy projektowych parametrach wody
-
Ścienna IDU-A bez zasobnika CWU
Oddzielny zbiornik można dobrać pod liczbę użytkowników, wyposażenie łazienek i dostępną przestrzeń
-
Aktywne chłodzenie i ViCare
Regulator E3 obsługuje odwrócony obieg, a zintegrowane Wi-Fi umożliwia korzystanie z aplikacji ViCare
Typ 16 nie oznacza stałej mocy 16 kW
Oznaczenie wariantu jest skrótem handlowym, dlatego właściwy dobór opiera się na charakterystyce pracy. Przy A7/W35 Vitocal 150-A typ 16 osiąga 9,10 kW mocy znamionowej, COP 5,00 i może modulować w zakresie 3,30–14,90 kW. Przy A-7/W35 producent podaje 12,40 kW, COP 2,80 i zakres 2,35–12,40 kW.
Takie rozdzielenie danych ma znaczenie w większych domach i modernizacjach. Maksimum uzyskiwane przy dodatniej temperaturze powietrza nie mówi, ile mocy pozostanie w temperaturze projektowej. Dlatego wartość do filtra powierzchni jest wyłącznie orientacyjna, a o wyborze typu 16 powinny decydować OZC, temperatura zasilania oraz pełne krzywe mocy.
Duża jednostka zewnętrzna i elastycznie dobierana ciepła woda

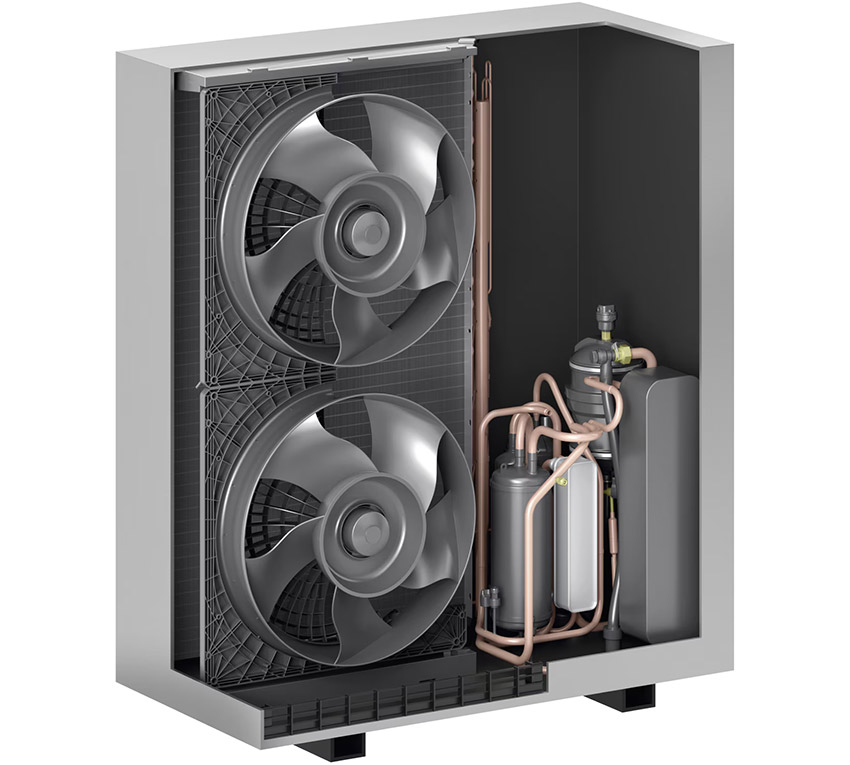

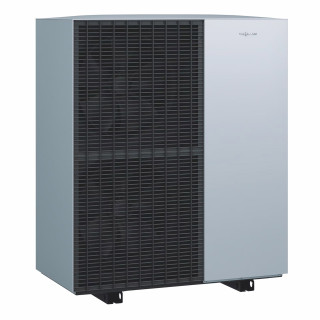

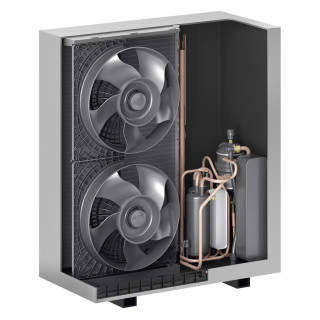

Typ 16 wykorzystuje dużą, dwuwentylatorową jednostkę zewnętrzną o wymiarach 1144 × 1382 × 600 mm i masie 191 kg. Jej ustawienie wymaga sprawdzenia fundamentu, odprowadzenia kondensatu, dojścia serwisowego, akustyki oraz stref bezpieczeństwa właściwych dla urządzenia z R290. Poziom mocy akustycznej ErP wynosi 55 dB(A).
Ścienna IDU-A ma wymiary 600 × 920 × 360 mm i nie zawiera zasobnika CWU. To rozwiązanie zajmuje mniej miejsca na ścianie niż stojący moduł Compact, ale wymaga wydzielenia przestrzeni na osobny zbiornik. W zamian można dobrać jego pojemność do liczby łazienek, dużej wanny lub częstych jednoczesnych poborów, zamiast przyjmować z góry pojemność zintegrowaną z urządzeniem.
Najważniejsze funkcje Viessmann Vitocal 150-A typ 16 – Z034121
Efektywność, ogrzewanie i chłodzenie
SCOP 4,80 przy W35
Wartość dla klimatu umiarkowanego i instalacji niskotemperaturowej pozwala ocenić efektywność sezonową w warunkach ustandaryzowanych.
SCOP 3,80 przy W55
Oddzielny parametr dla zastosowania średniotemperaturowego lepiej opisuje potencjalną pracę z grzejnikami niż sam wynik dla W35.
Klasa energetyczna A+++
Aktualny cennik producenta przypisuje typowi 16 klasę A+++ zarówno dla zastosowania W35, jak i W55.
Aktywne chłodzenie
Odwracany obieg może przygotowywać wodę chłodzącą, jeżeli odbiorniki i instalacja są zabezpieczone przed kondensacją.
Hydraulika i przygotowanie CWU
Hydro AutoControl
Rozwiązanie producenta upraszcza hydraulikę wielu instalacji, ale jego zastosowanie trzeba potwierdzić dla konkretnego schematu i przepływów.
Bufor CO 16 l w IDU-A
Niewielki bufor jest elementem modułu wewnętrznego; nie należy utożsamiać go z osobnym, dużym zbiornikiem buforowym instalacji.
Grzałka przepływowa 8 kW
Stopniowany podgrzewacz elektryczny znajduje się w IDU-A i może pełnić funkcję wspomagającą zgodnie z konfiguracją regulatora.
Zasobnik CWU dobierany osobno
Pojemność zbiornika można dopasować niezależnie; sam kod Z034121 nie obejmuje zasobnika ciepłej wody.
Sterowanie i eksploatacja
Regulator E3 z ekranem 7 cali
Kolorowy panel dotykowy obsługuje ogrzewanie, przygotowanie CWU, chłodzenie i funkcje zależne od konfiguracji instalacji.
Zintegrowane Wi-Fi i ViCare
Połączenie internetowe umożliwia zdalną obsługę przez aplikację, a także funkcje diagnostyczne i serwisowe ekosystemu Viessmann.
Tryb redukcji hałasu
Regulator umożliwia ograniczanie poziomu hałasu; harmonogram i dopuszczalne ograniczenie mocy należy dobrać do warunków lokalnych.
Współpraca z fotowoltaiką
Sterowanie może optymalizować wykorzystanie energii własnej z instalacji PV po odpowiednim zaprojektowaniu i skonfigurowaniu systemu.
Kiedy warto rozważyć Vitocal 150-A typ 16?
Ten wariant jest przeznaczony przede wszystkim dla budynków o większym obciążeniu cieplnym, w których obliczenia potwierdzą potrzebę zastosowania największej jednostki z serii. Porównując pompy ciepła Viessmann w ofercie Aero7, warto zestawić nie tylko moc maksymalną, lecz również minimum modulacji, wynik W55, sposób przygotowania CWU i warunki ustawienia jednostki zewnętrznej.
Dla domu, którego projektowe obciążenie cieplne odpowiada charakterystyce typu 16 potwierdzonej obliczeniem OZC.
Dla modernizacji, w której sprawdzono moc grzejników przy rzeczywistej temperaturze zasilania, a nie tylko deklarowane maksimum 70°C.
Dla inwestora, który chce dobrać pojemność osobnego zasobnika CWU bez ograniczenia do zbiornika zintegrowanego.
Dla instalacji z dostępnym zasilaniem trójfazowym, wymaganymi zabezpieczeniami i miejscem na dużą ODU.
Dla systemu z podłogówką lub układem mieszanym, a po weryfikacji parametrów również z grzejnikami.
Dla budynku, w którym przewidziano ogrzewanie oraz wodne chłodzenie z kontrolą punktu rosy i kondensacji.
Co trzeba sprawdzić przed zamówieniem typu 16?
Największy wariant w rodzinie daje duży zapas wydajności przy części warunków pracy, ale przewymiarowanie może pogorszyć kulturę pracy instalacji. Decyzję trzeba oprzeć na bilansie budynku i projekcie całego systemu, nie na powierzchni domu ani numerze modelu.
OZC: porównaj obciążenie cieplne z dostępną mocą przy temperaturze projektowej oraz wyznacz punkt biwalentny.
Modulacja: sprawdź, czy minimum mocy nie będzie zbyt wysokie w okresach przejściowych i czy instalacja zapewni wymagany przepływ.
CWU: dobierz osobny zasobnik do profilu poboru i mocy wężownicy; zbiornik nie jest częścią kodu Z034121.
ODU: zaplanuj fundament, kondensat, odległości serwisowe, akustykę i aktualne strefy bezpieczeństwa dla R290.
Elektryka: potwierdź zasilanie 400 V, zabezpieczenia pompy i wbudowanej grzałki 8 kW oraz dostępną moc przyłączeniową.
Zakres dostawy: dodaj wymagany zestaw montażowy Basic albo Comfort i pozostałe elementy wynikające ze schematu hydraulicznego.
Podsumowanie specyfikacji Viessmann Vitocal 150-A typ 16 – Z034121
Kod Z034121 obejmuje jednostkę zewnętrzną AWMOF-151.A1.16-400-V002 w wykonaniu AF oraz ścienną jednostkę wewnętrzną IDU-A AWMIW.A1.19-V052. Jest to system monoblokowy z zamkniętym obiegiem R290 w ODU oraz wodnym połączeniem z modułem wewnętrznym.
Przy A7/W35 moc znamionowa wynosi 9,10 kW, zakres regulacji 3,30–14,90 kW, a COP 5,00. Przy A-7/W35 moc znamionowa wynosi 12,40 kW, zakres 2,35–12,40 kW, a COP 2,80. SCOP to 4,80 przy W35 i 3,80 przy W55.
IDU-A zawiera bufor CO 16 l, naczynie przeponowe 12 l, stopniowaną grzałkę przepływową 8 kW, zawór 4/3-drogowy, czujnik przepływu, pompę obiegową i regulator E3. Zasobnik CWU nie jest zintegrowany i należy go dobrać osobno.
Jednostka zewnętrzna ma wymiary 1144 × 1382 × 600 mm, masę 191 kg i poziom mocy akustycznej 55 dB(A). Ścienna IDU-A mierzy 600 × 920 × 360 mm i waży 47 kg. Zasilanie zestawu jest trójfazowe, 400 V.
Najczęściej zadawane pytania o Viessmann Vitocal 150-A typ 16
Czy Z034121 jest monoblokiem czy kompletnym zestawem?
Oba określenia są prawidłowe i opisują różne cechy. Monoblok oznacza, że zamknięty obieg chłodniczy R290 znajduje się w jednostce zewnętrznej. Kod Z034121 obejmuje komplet tej jednostki ODU oraz ściennej jednostki wewnętrznej IDU-A, dlatego w CMS wybieramy typ konstrukcji „Monoblok” i rodzaj zestawu „Komplet”.
Jaką moc ma Viessmann Vitocal 150-A typ 16?
Przy A7/W35 moc znamionowa wynosi 9,10 kW, zakres regulacji 3,30–14,90 kW, a COP 5,00. Przy A-7/W35 moc znamionowa wynosi 12,40 kW, zakres 2,35–12,40 kW, a COP 2,80. Oznaczenie „typ 16” nie oznacza stałej mocy 16 kW, dlatego dobór wymaga OZC i analizy charakterystyki urządzenia.
Czy zestaw Z034121 ma wbudowany zasobnik CWU?
Nie. Ścienna jednostka IDU-A nie ma zintegrowanego zasobnika ciepłej wody, a zbiornik nie jest częścią kodu Z034121. Zasobnik dobiera się osobno do liczby użytkowników, wielkości punktów poboru, jednoczesnego zużycia i dostępnego miejsca.
Czy Vitocal 150-A typ 16 nadaje się do modernizacji z grzejnikami?
Może pracować z odpowiednio dobraną instalacją grzejnikową. Producent podaje temperaturę zasilania do 70°C przy temperaturze zewnętrznej do -10°C, ale nie oznacza to automatycznie poprawnej pracy w każdym domu. Trzeba sprawdzić projektowe obciążenie cieplne i moc grzejników przy planowanych parametrach wody.
Czy Vitocal 150-A typ 16 może chłodzić i współpracować z aplikacją?
Tak. Regulator E3 obsługuje aktywne chłodzenie, jeżeli instalacja odbiorcza jest do niego przystosowana i zabezpieczona przed kondensacją. Zintegrowane Wi-Fi umożliwia zdalną obsługę oraz kontrolę systemu przez aplikację ViCare.
Jakie warunki dotyczą 5-letniej gwarancji?
Viessmann przewiduje gwarancję wydłużoną do 5 lat po spełnieniu aktualnych warunków programu. Cennik wskazuje między innymi zlecenie uruchomienia i przeglądów firmie Viessmann oraz rejestrację pompy na platformie „Mój Viessmann”. Warunki trzeba sprawdzić w dokumentach obowiązujących w dniu zakupu i uruchomienia.
