Viessmann Vitocal 200‑S D16 Split 10,1 kW R410A – Z021409
Pompa ciepła Viessmann Vitocal 200-S D16 Split 10,1 kW R410A – Z021409
Viessmann Vitocal 200-S AWB-E-AC 201.D16 to trójfazowa pompa ciepła powietrze–woda typu Split, przeznaczona do ogrzewania, przygotowania ciepłej wody w osobnym zasobniku oraz aktywnego chłodzenia. Kod Z021409 oznacza komplet jednostki zewnętrznej i wiszącego modułu wewnętrznego. Przy A-7/W35 urządzenie osiąga maksymalnie 11,6 kW mocy grzewczej i COP 3,0.
Dla zastosowania niskotemperaturowego producent podaje SCOP 4,62 i klasę A+++, a dla zastosowania średniotemperaturowego SCOP 3,42 i klasę A++. Pompa wykorzystuje czynnik R410A, zapewnia temperaturę zasilania do 60°C i jest przewidziana zarówno do nowych budynków, jak i odpowiednio przeanalizowanych modernizacji.
-
10,11 kW mocy znamionowej przy A7/W35
To właściwa wartość do identyfikacji trójfazowego wariantu 201.D16.
-
SCOP 4,62 i klasa A+++ przy W35
Parametr sezonowy dotyczy klimatu umiarkowanego oraz instalacji niskotemperaturowej.
-
Zakres mocy 6,4–14,7 kW przy A7/W35
Wartości pokazują modulację urządzenia w konkretnym punkcie pracy, a nie stałą moc pompy.
-
Temperatura zasilania do 60°C
Przy -15°C producent podaje temperaturę wody zasilającej do 55°C.
-
Aktywne chłodzenie 9,2 kW
Moc znamionowa przy A35/W18; instalacja odbiorcza musi być przygotowana do chłodzenia.
-
Zasilanie trójfazowe 400 V
Parametry zabezpieczeń elektrycznych trzeba dobrać do całego zestawu i instalacji budynku.
D16: trzy różne informacje o mocy
Przy A7/W35 producent podaje 10,11 kW mocy znamionowej oraz zakres modulacji od 6,4 do 14,7 kW. Przy A-7/W35 maksymalna moc wynosi 11,6 kW. Górnej granicy 14,7 kW nie należy więc traktować jako stałej mocy urządzenia niezależnej od warunków pracy.
COP wynosi 5,0 przy znamionowym punkcie A7/W35 oraz 3,0 przy A-7/W35. Dobór powinien uwzględniać wynik OZC, lokalną temperaturę projektową i parametry instalacji, a nie wyłącznie nazwę wariantu lub najwyższą wartość z tabeli.
Wiszący moduł wewnętrzny i osobny zasobnik CWU

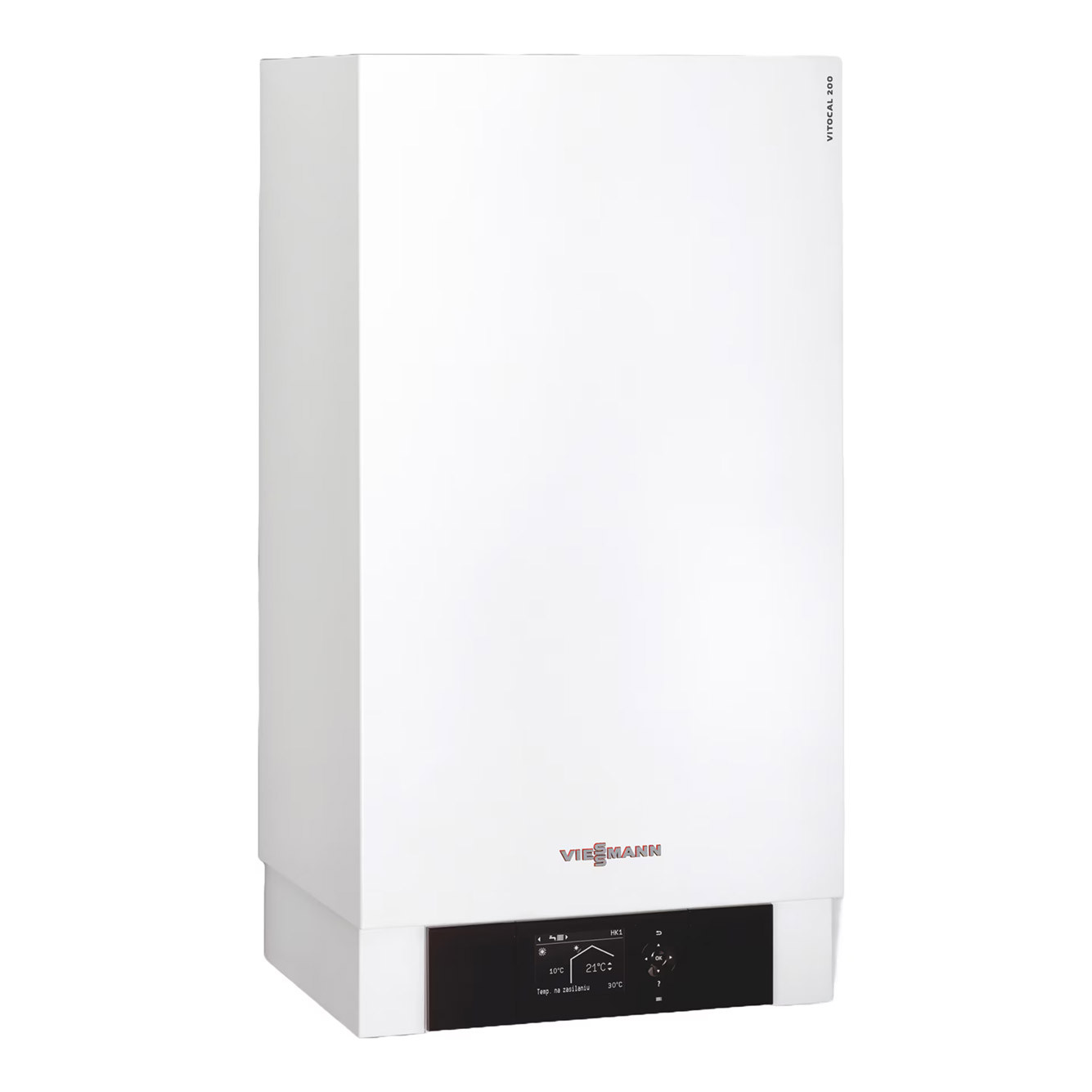

Jednostka wewnętrzna ma wymiary 450 × 880 × 370 mm i masę 45 kg. Zawiera między innymi pompę obiegową, skraplacz, przepływowy podgrzewacz wody grzewczej, zawór przełączający ogrzewanie/CWU, czujnik przepływu oraz regulator Vitotronic 200.
Moduł nie ma wbudowanego zasobnika ciepłej wody użytkowej. Pojemność osobnego zbiornika można dobrać do liczby użytkowników i profilu poboru, dlatego zestawu Z021409 nie należy oznaczać jako All-in-One. Inne konfiguracje znajdziesz w kategorii pomp ciepła typu Split.
Najważniejsze cechy Viessmann Vitocal 200-S D16 Split
Ogrzewanie i efektywność
SCOP 4,62 przy W35
Sezonowa efektywność dla klimatu umiarkowanego i zastosowania niskotemperaturowego.
SCOP 3,42 przy W55
Dla zastosowania średniotemperaturowego pompa osiąga klasę energetyczną A++.
Temperatura zasilania do 60°C
Przy temperaturze zewnętrznej -15°C producent podaje temperaturę wody do 55°C.
COP 5,0 przy A7/W35
Parametr dotyczy znamionowego punktu pracy wariantu AWB-E-AC 201.D16.
Chłodzenie, instalacja i sterowanie
Aktywne chłodzenie 9,2 kW
Parametr znamionowy przy A35/W18; instalacja musi być zabezpieczona przed kondensacją.
Zasilanie trójfazowe 400 V
Zabezpieczenia elektryczne trzeba dobrać do całego zestawu i warunków przyłączeniowych.
Poziom mocy akustycznej 55 dB(A)
Wartość podana dla jednostki zewnętrznej w danych producenta.
Osobno dobierany zasobnik CWU
Brak zintegrowanego zbiornika pozwala dopasować jego pojemność do profilu poboru wody.
Vitotronic 200 i ViCare
Zdalna obsługa jest możliwa przez moduł komunikacyjny Vitoconnect OPTO.
R410A: 3,6 kg czynnika
Instalację chłodniczą Split wykonuje osoba z wymaganymi uprawnieniami.
Dla kogo Viessmann Vitocal 200-S D16 może być dobrym wyborem?
Zestaw może być rozważany w nowych oraz modernizowanych budynkach z instalacją podłogową, grzejnikową albo mieszaną. W filtrze Aero7 przypisujemy go orientacyjnie do domów do 200 m². Nie jest to deklaracja producenta ani dobór projektowy — właściwa moc musi wynikać z OZC, temperatury obliczeniowej, parametrów odbiorników i sposobu przygotowania CWU.
Dla budynków, których OZC rzeczywiście uzasadnia wariant o mocy znamionowej 10,11 kW przy A7/W35.
Dla nowych domów z instalacją podłogową, pozwalającą wykorzystać klasę A+++ i SCOP 4,62 przy W35.
Dla modernizacji po sprawdzeniu zapotrzebowania budynku i mocy istniejących grzejników.
Dla inwestorów chcących niezależnie dobrać pojemność oraz lokalizację osobnego zasobnika CWU.
Dla instalacji wykorzystujących aktywne chłodzenie przez odpowiednio przygotowane odbiorniki wodne.
Dla budynków z dostępnym zasilaniem trójfazowym po weryfikacji wymaganych zabezpieczeń.
Z jaką instalacją może współpracować Vitocal 200-S D16?
Pompa może zasilać ogrzewanie podłogowe, odpowiednio dobrane grzejniki oraz układ mieszany. Temperatura zasilania do 60°C zwiększa zakres zastosowań, ale nie oznacza, że urządzenie powinno stale pracować z maksymalnym parametrem. Niższa temperatura wody sprzyja wyższej efektywności sezonowej.
Z ogrzewaniem podłogowym i innymi odbiornikami niskotemperaturowymi.
Z grzejnikami po sprawdzeniu ich mocy dla temperatur wynikających z projektu instalacji.
W układzie mieszanym po prawidłowym rozdzieleniu i wyregulowaniu obiegów.
Z osobnym zasobnikiem CWU dobranym do liczby użytkowników i charakterystyki poboru.
Z klimakonwektorami lub płaszczyznami przystosowanymi do chłodzenia wodnego.
W instalacji Split wykonanej i uruchomionej przez osobę z wymaganymi uprawnieniami chłodniczymi.
Podsumowanie specyfikacji Viessmann Vitocal 200-S D16 – Z021409
Zestaw Z021409 obejmuje jednostkę zewnętrzną oraz wiszącą jednostkę wewnętrzną AWB-E-AC 201.D16. Konstrukcja jest typu Split: jednostki łączy instalacja chłodnicza z czynnikiem R410A, a zestaw nie ma wbudowanego zasobnika CWU.
Przy A7/W35 producent podaje 10,11 kW mocy znamionowej, zakres modulacji 6,4–14,7 kW i COP 5,0. Przy A-7/W35 maksymalna moc wynosi 11,6 kW, a COP 3,0. SCOP wynosi 4,62 przy W35 oraz 3,42 przy W55.
Maksymalna temperatura zasilania wynosi 60°C. Poziom mocy akustycznej jednostki zewnętrznej podany w danych producenta to 55 dB(A). W trybie chłodzenia przy A35/W18 urządzenie osiąga znamionowo 9,2 kW i EER 3,8, a maksymalna moc chłodnicza wynosi 13,2 kW.

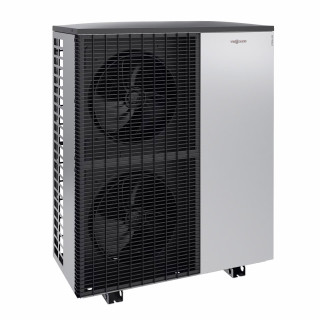

Jednostka zewnętrzna ma wymiary 1109 × 1377 × 546 mm i masę 148 kg, a jednostka wewnętrzna 450 × 880 × 370 mm i masę 45 kg. Zestaw jest zasilany trójfazowo 400 V, obieg zawiera 3,6 kg R410A, a zakres dostawy obejmuje moduł Vitoconnect OPTO.
Najczęściej zadawane pytania o Viessmann Vitocal 200-S D16
Czy kod Z021409 oznacza cały zestaw pompy ciepła?
Tak. Kod Z021409 oznacza komplet pompy ciepła Split złożony z jednostki zewnętrznej oraz wiszącego modułu wewnętrznego AWB-E-AC 201.D16. Zestaw nie ma wbudowanego zasobnika CWU.
Jaką moc ma Viessmann Vitocal 200-S 201.D16?
Przy A7/W35 moc znamionowa wynosi 10,11 kW, zakres modulacji 6,4–14,7 kW, a COP 5,0. Przy A-7/W35 producent podaje maksymalnie 11,6 kW i COP 3,0. Dobór powinien opierać się na charakterystyce urządzenia i OZC.
Czy Vitocal 200-S D16 nadaje się do grzejników?
Może współpracować z odpowiednio dobranymi grzejnikami. Maksymalna temperatura zasilania wynosi 60°C, a przy temperaturze zewnętrznej -15°C producent podaje do 55°C. Przed wyborem trzeba sprawdzić moc grzejników przy projektowych parametrach wody.
Czy Z021409 ma wbudowany zasobnik ciepłej wody?
Nie. Moduł wewnętrzny zawiera zawór przełączający do przygotowania CWU, ale sam zasobnik trzeba dobrać osobno do liczby użytkowników i profilu poboru wody.
Czy Vitocal 200-S D16 ma chłodzenie i obsługę przez aplikację?
Tak. Wariant AWB-E-AC obsługuje aktywne chłodzenie, jeśli instalacja odbiorcza jest do niego przygotowana. Przy A35/W18 znamionowa moc chłodnicza wynosi 9,2 kW, a EER 3,8. Obsługa przez ViCare jest możliwa za pośrednictwem modułu Vitoconnect OPTO.
Ile wynosi gwarancja na Vitocal 200-S?
Okres gwarancji może wynosić 60 miesięcy od uruchomienia, ale nie dłużej niż 63 miesiące od zakupu. Obowiązują aktualne warunki Viessmann, w tym wymagania dotyczące uruchomienia, rejestracji, regularnych odpłatnych konserwacji oraz połączenia internetowego przez ViCare.
Jak wygląda montaż pompy ciepła?
Montaż realizują certyfikowani instalatorzy z uprawnieniami F-gaz i doświadczeniem w systemach pomp ciepła.
Audyt / wycena
Montaż wyceniamy indywidualnie — koszt zależy m.in. od hydrauliki, elektryki i długości tras.
Montaż i uruchomienie
Wykonamy instalację, pierwsze uruchomienie i konfigurację zgodnie z wytycznymi producenta.
Cena dotyczy urządzenia
Cena obejmuje samo urządzenie. Montaż wyceniamy indywidualnie.
Kompleksowa realizacja
Dobór, projekt, montaż i pierwsze uruchomienie. Konfiguracja systemu w cenie realizacji.
Wsparcie i dotacje
Pomagamy w dokumentach do dotacji. Zapewniamy wsparcie po montażu.
